Вам необходится ясное, определяющее руководство, которое поможет уверенно выбрать подходящий металлический распределительный щит для критической инфраструктуры. Этот всеобъемлющий документ специально разработан для инженеров-электриков, руководителей объектов, менеджеров заводов и стратегических закупочных групп, работающих в США. Он содержит экспертные рекомендации по техническим характеристикам, строгим отраслевым стандартам, уникальным требованиям к объекту, тщательным процессам закупок, лучшим практикам монтажа и особому вниманию к полной себестоимости владения (TCO).
Это руководство тщательно разработано для того, чтобы помочь вашему предприятию существенно сократить незапланированные простои и повысить общую маржинальную безопасность эксплуатации. Каждая представленная рекомендация стратегически направлена на достижение наглядных, реальных инженерных результатов, которые имеют наибольшее значение. Решение, которое вы принимаете при выборе соответствующего распределительного щита электроснабжения, напрямую влияет на долгосрочную работоспособность системы, обеспечивает защиту работников и определяет общую полную себестоимость владения (TCO) на протяжении всей ее службы.
Вы получите важные знания об оценке ведущих американских производителей Tier 1, включая Eaton, ABB, Siemens и Schneider Electric, что позволит вам освоить сравнение ключевых параметров, таких как номинальные характеристики, сопротивляемость к коротким замыканиям и важное качество послепродажного обслуживания и поддержки.
Вы можете использовать это руководство последовательно, рассматривая его как пошаговый мастер-класс, или перейти напрямую к конкретным разделам, наиболее релевантным для текущей фазы и масштаба вашего проекта. По завершении чтения вы приобретете специализированные знания, необходимые для взвешенной оценки конкурсных предложений, тщательной проверки соответствия требованиям производителя и, в конечном итоге, выбора наиболее подходящего решения по металлическим распределительным щитам как для текущих потребностей объекта, так и для долгосрочных операционных целей.
⚡ Основные инженерные выводы: Освоение основ
Это руководство структурировано так, чтобы предоставить действенные, практические и высокопрофессиональные рекомендации, гарантируя, что вы вооружены необходимыми знаниями для принятия наиболее технически обоснованного инженерного решения при определении параметров металлического распределительного щита. Аппаратура, которую вы выберете, напрямую и измеремо влияет на профиль эксплуатационной безопасности объекта, частоту случаев незапланированных простоев и, что важно, прогнозируемую полную себестоимость владения (TCO) за два десятилетия. Для крупных американских проектов ваше основное внимание должно быть сосредоточено на проведении сравнения "равных с равными" по высокоспециализированным техническим различиям между признанными лидерами рынка, такими как Eaton, ABB, Siemens и Schneider Electric. При тщательной оценке возможных вариантов и соответствующих предложений всегда следует сосредоточить внимание на основные характеристики оборудования, его максимальной способности к отключению коротких замыканий и документированном качестве долгосрочной службы и инфраструктуры поддержки поставщика.
I. Техническое различие: Металлические распределительные щиты (Metal-Clad) и металлические щиты с герметичной упаковкой (Metal-Enclosed)
Когда приходит время определить параметры щитов для флагманского центра обработки данных, крупного производственного завода или подстанции электроснабжения, твердое понимание базовых терминов и технических определений становится абсолютно первостепенным. В этом начальном разделе подробно определяются металлические распределительные щиты (Metal-Clad), рассматриваются их основные компоненты и разъясняются важные технические различия между ними и другими типами корпусов. Эти базовые знания позволят вам правильно оценивать такие критические факторы, как безопасность работников, эффективное использование пространства и часто недооцененные требования к доступности для обслуживания в долгосрочной перспективе.
Что именно определяет металлические распределительные щиты (Metal-Clad)?
Основное определение металлических распределительных щитов (Metal-Clad) основывается на физической изоляции их основных заряженных компонентов. Эта классификация жестко требует, чтобы каждый основной компонент — включая центральный автоматический выключатель, основные шины и важные измерительные трансформаторы — располагался в собственном отдельном, независимо заземленном металлическом отсеке. Эта высокоспециализированная конструкция обычно используется для уровней распределительного напряжения от 5 кВ до 38 кВ, а ее инженерная цель — максимальное обеспечение безопасности персонала вблизи потенциально живых частей как при обычной эксплуатации, так и в процессе важного обслуживания.
🥇 Основное преимущество Metal-Clad: Аппаратура Metal-Clad специально разработана для надежной сдерживания и ограничения распространения внутренних дуговых повреждений, тем самым обеспечивая максимальный уровень защиты оператора среди оборудования этого класса.

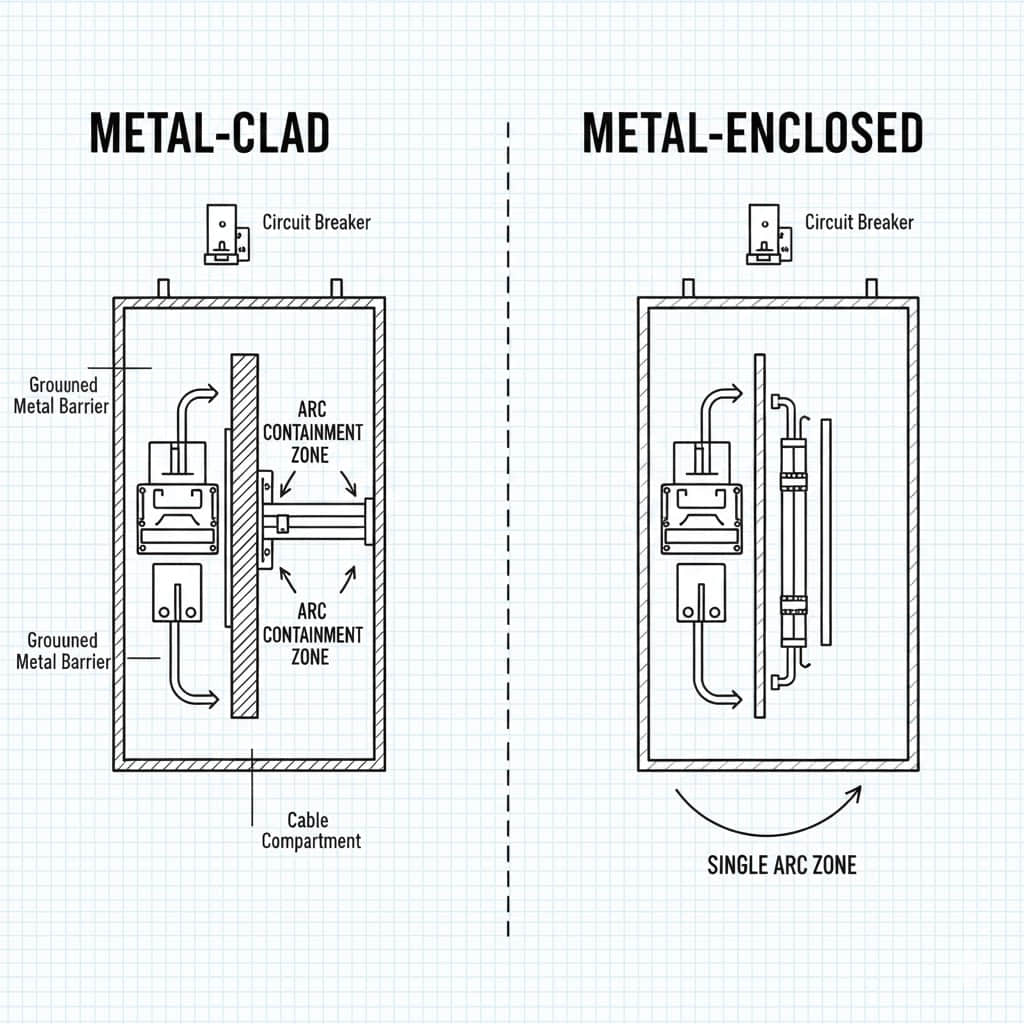

Критическое техническое сравнение: Clad vs. Enclosed
Для любого компетентного инженера первый шаг к правильному выбору — это углубленное понимание технических различий между щитами Metal-Clad, Metal-Enclosed и передовыми газоизолированными вариантами.
Основные компоненты (автоматический выключатель, шины, кабели) физически изолированы друг от друга заземленными барьерами.
Все внутренние компоненты обычно размещены в одном общем крупном отсеке.
Основные компоненты герметично запечатаны в среде газа SF₆.
Безопасность и контроль аварий
Максимальная категория. Конструктиво предназначены для сдерживания и перенаправления внутренних дугов; соответствуют стандарту IEEE C37.20.2.
Нижняя категория. Первоначальная стоимость ниже, но контроль над последствиями внутренних аварий значительно слабее.
Экстремально высокая. Герметичная среда эффективно предотвращает попадание внешних загрязнителей и воздействие окружающей среды.
Обслуживаемость

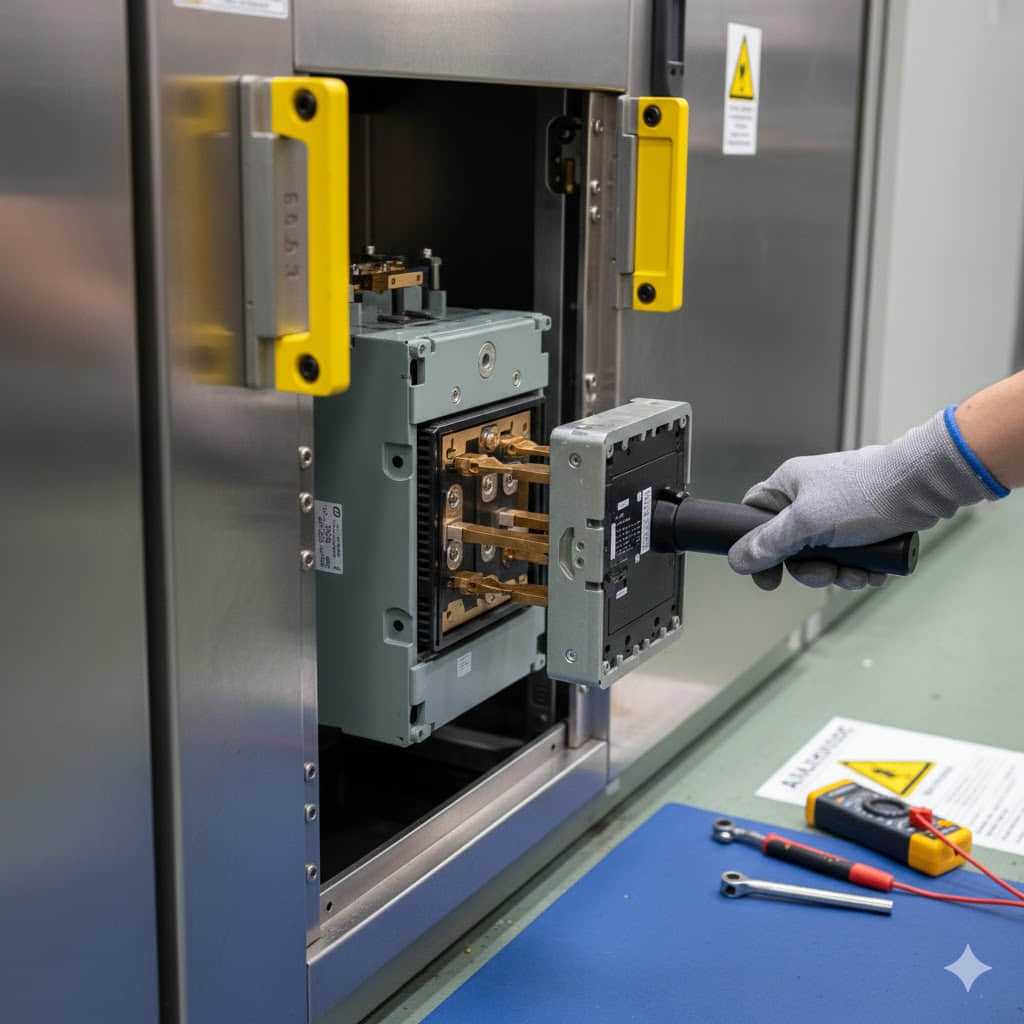

Отличный доступ. Стандартно оснащены выдвижными автоматическими выключателями для упрощенного, быстрого и безопасного обслуживания.
Низкий доступ. Обычно требует длительного и всестороннего отключения системы для обслуживания или замены внутренних компонентов.
Низкая. Интервалы обслуживания исключительно длинные, но внутренние ремонты (при необходимости) требуют чрезвычайно высокой сложности и специализированного оборудования.
Размеры
Наибольшие общие габариты. Требуют достаточного прилегающего пространства для безопасной эксплуатации, выдвижения автоматического выключателя и соблюдения обязательных зазоров.
Средние габариты. Обычно конструктивно более компактны, чем вариант Metal-Clad.
Наименьшие габариты. Оптимальный выбор для объектов с крайне ограниченным или дорогим земельным фондом.
Профиль стоимости
Наивысшая первоначальная закупочная стоимость обусловлена улучшенной конструкцией и элементами безопасности.
Наименьшая первоначальная закупочная стоимость.
Высокая первоначальная закупочная стоимость, но чрезвычайно подходят для суровых или сложных экологических условий.
💡 Видео-разъяснение: Основы средне напряжных распределительных щитов
Прежде чем мы приступим к детальному анализу методологий расчета нагрузки и проверки соответствия требованиям, пожалуйста, уделите несколько минут просмотру этого высокоинформативного экспертного видео. Этот профессиональный контент, предоставленный крупным производителем Eaton, даст немедленный визуальный контекст о конструкциях, встроенных элементах безопасности, регулирующих стандартах IEEE (например, C37.20.2) цифровых технологиях обслуживания, включая мониторинг частичных разрядов и дистанционное размещение компонентов.
Освоение компонентов и терминологии
Глубокое знание отдельных компонентов коммутационного оборудования абсолютно необходимо для точной интерпретации технических спецификаций и детализированных однолинейных схем. Эти термины являются основным языком проектирования средне напряжных электроснабжающих систем.
— Шина электропередач: Основные проводники, отвечающие за надежный транспортировку и распределение высоких токов внутри всей установки.— Выключатели: Как главные, так и связующие выключатели используются для целенаправленного регулирования потока электроэнергии; для менее критических питающих цепей часто достаточны простые нагрузочные выключатели.— Измерительные трансформаторы: Важные элементы, такие как трансформаторы тока (ТТ) и трансформаторы напряжения (ТН), используются для точного контроля реального электроэнергетического состояния системы в режиме реального времени.— Защитные реле: Эти устройства являются «электронным мозгом» системы, они точно обнаруживают аварийные режимы и мгновенно инициируют необходимые действия по отключению выключателей.— Параметры номинальной нагрузки: Ключевые эксплуатационные параметры включают номинальное напряжение, возможность непрерывного пропускания тока, параметр выключения при коротком замыкании и указанный тип выключателя. Эти показатели являются основными факторами, определяющими совместимость системы и эффективность защиты от аварий.
II. Стратегическое преимущество металлической конструкции: время непрерывной работы, безопасность и полная себестоимость (ТСС)
Стратегический выбор подходящего коммутационного оборудованияходит простое покупательское решение; по сути, это инвестиция, направленная на достижение высокого уровня непрерывной эксплуатации, гарантию безопасности персонала и, в конечном итоге, снижение долгосрочных затрат на жизненный цикл. Коммутационное оборудование с металлической конструкцией отличается присущей прочностью и стабильно соответствует самым строгим промышленным стандартам, предоставляя очевидные, ощутимые преимущества перед потенциально более дешёвыми, но при этом несущими в себе значительные риски альтернативами.
Преимущество 1: Повышенная прочность и устойчивая долгосрочная ценность
Конструкция с металлическим кожухом по своей природе обеспечивает высокий уровень механической и экологической защиты, эффективно изолируя чувствительные компоненты от пыли, влаги и возможного внешнего повреждения — что, в свою очередь, существенно продлевает срок полезного использования оборудования. Хотя начальные капитальные затраты несомненно выше, коммутационное оборудование с металлической конструкцией стабильно обеспечивает значительную экономию затрат на протяжении всего расширенного периода эксплуатации. Это напрямую трансформируется в меньшее количество и более предсказуемые случаи ремонта, документированную более высокую потенциальную рыночную стоимость при перепродаже и, что критически важно, значительное снижение риска как незапланированной простои, так и катастрофических затрат на экстренные ремонты. Мировые бренды, признанные за высокое качество (например, Eaton, Siemens, ABB и Schneider Electric), гарантируют долговечную работоспособность своих продуктов благодаря соблюдению чрезвычайно строгих, подлежащих аудиту мер контроля качества.
Преимущество 2: Максимальная безопасность и упрощённое обслуживание
Устройства с металлической конструкцией тщательно разработаны с учетом включения критически важных мер безопасности, включая базовую компартментализацию и современные технологии локализации дуговых разрядов. Высокоизолированная конструкция специально оптимизирована для ограничения распространения аварийных ситуаций в минимально необходимый участок — что делает оборудование с металлической конструкцией обязательным выбором для всех высокорисковых или критически важных эксплуатационных зон. Кроме того, оснащение выключателями с выдвижными ящиками позволяет быстро и безопасно изолировать и извлекать блок выключателя для осмотра или обслуживания без необходимости отключения всей электросистемы; эта уникальная функция существенно сокращает как время, так и инherentные риски для обслуживающих бригад, работающих вблизи или вокруг заряженных систем.
Идеальные области применения: где металлическая конструкция демонстрирует максимальную эффективность
Коммутационное оборудование с металлической конструкцией является неоспоримым стандартом высшего класса для любых критически важных объектов, включая дата-центры класса Tier IV, крупные медицинские комплексы, тяжелые промышленные предприятия, организации общественного назначения (энергоснабжение) и масштабные коммерческие сооружения. В этих эксплуатационных условиях существует общая, неизменная потребность в достижении максимально возможного уровня надежности, быстрого обслуживания и чрезвычайно прочных, систематизированных мерах безопасности.
— Основные преимущества: Гарантированный длительный срок службы, высоко предсказуемое и упрощённое планирование обслуживания, а также значительно повышённая защита от опасных ситуаций.— Альтернативы, подлежащие тщательному рассмотрению: Для объектов с крайне ограниченным пространством переход к газоизолированному оборудованию может быть оправданным, в то время как определённые потребности в распределении низкого напряжения могут быть удовлетворены за счёт низковольтных конструкций с болтовым соединением.
III. Определение потребностей в электроэнергии: анализ нагрузки, расчёт кратковременного замыкания и проверка однолинейной схемы
Прежде чем принять окончательное решение о выборе оборудования, разработка твёрдого, проверённого инженерного проекта является обязательным требованием. На этой стадии необходимо начать с всестороннего учёта всех существующих подключённых нагрузок, точного прогнозирования требований к пиковой нагрузке и планирования ожидаемого роста эксплуатационных показателей — это позволит тщательно избежать недостаточного размера итогового оборудования, ошибка, которая неизменно приводит к дорогостоящей незапланированной простои в будущем.
1. Точный расчёт нагрузки на коммутационное оборудование
Первое действие — проведение и тщательная проверка всестороннего расчёта нагрузки на коммутационное оборудование. Этот процесс требует рационального учёта реальных коэффициентов разнообразия нагрузок, точного отражения пиковых токов пуска электродвигателей и учёта ожидаемых циклов эксплуатации. Стратегическое Резервное обеспечение для будущего расширения имеет первостепенное значение: ответственный подход к планированию подразумевает создание дополнительного запаса мощности в размере 20–30% специально для прогнозируемого роста нагрузки, а также включение всех необходимых запасов по безопасности и эксплуатационным показателям сверх указанного.
2. Расчёт кратковременного замыкания и токоразрядная способность
Необходимо точно рассчитать потенциальный ток аварийного замыкания, который может возникнуть на главной шине. Этот критически важный расчёт кратковременного замыкания должен точно учитывать такие факторы, как импеданс источника электроснабжения, полный вклад от подключённых трансформаторов и конкретные импедансы всех основных питающих цепей.
⚠️ Обязательное требование для квалифицированных инженеров: Абсолютно обязательно привлечение лицензированного профессионального электротехнического инженера для тщательного проведения всестороннего исследования кратковременного замыкания и анализа координации защитных устройств с использованием специализированного программного обеспечения промышленного стандарта, такого как SKM PowerTools или ETAP. Детальный отчёт инженера будет окончательно определять точный класс напряжения, необходимые параметры номинального тока (непрерывного пропускания) и критический параметр токоразрядной способности. Это гарантирует, что минимальная токоразрядная способность (в кА) указанного выключателя безопасно превышает максимально рассчитанное значение токов кратковременного замыкания в худшем случае.
3. Центральная роль однолинейной схемы (ОЛС)
Необходимо обеспечить подготовку точной и тщательно проверённой однолинейной схемы (ОЛС), которая графически отображает все основные компоненты: трансформаторы, питающие цепи, защитные устройства, критические точки учёта энергопотребления и полную схему расположения шин. Однолинейная схема выступает в роли ключевого технического документа, который определяет все последующие решения по выбору размера шин, окончательному расположению выключателей и точной физической компоновке оборудования.
— Координация защитных устройств и селективность: Необходимо настоять на проведении исследований по координации и селективности, чтобы убедиться в том, что защитные реле и выключатели будут безупречно устранять аварийные ситуации — это гарантирует, что влияние любой аварии будет успешно минимизировано до наименьшей, максимально изолированной зоны.
🛑 Критическое инженерное предупреждение:
Значительная часть дорогостоящих электротехнических сбоев напрямую связана с недостаточными расчётами кратковременного замыкания или неправильно проведённой координацией защитных устройств. Прежде чем официально направить заявку на предложение (RFP) поставщикам, вы обязательно должны включить в комплект технических спецификаций полностью точную, окончательную однолинейную схему (ОЛС) и полные результаты расчёта кратковременного замыкания — эти компоненты являются обязательными и не подлежат обсуждению.
IV. Оценка технических спецификаций: пороговые значения безопасности и производительности
Прежде чем обосновать окончательный выбор коммутационного оборудования, необходимо провести тщательное, детальное изучение всех критически важных технических спецификаций. Параметр токоразрядной способности при кратковременном замыкании, номинальное напряжение и возможность непрерывного пропускания тока вместе представляют три неотъемлемых базовых порога для гарантии общей безопасности системы и эксплуатационной производительности.
1. Параметр токоразрядной способности при кратковременном замыкании и устойчивость к нагрузке
Необходимо убедиться, что максимальная токоразрядная способность коммутационного оборудования при кратковременном замыкании явно превышает абсолютный максимально возможный ток кратковременного замыкания, который реально может возникнуть на вашем конкретном объекте. Всегда указывайте и выбирайте оборудование, которое безопасно превышает рассчитанный сценарий в худшем случае — это гарантирует возможность безопасного преодоления последующих механических и тепловых нагрузок. Тщательно проверяйте на табличке оборудования как параметр токоразрядной способности (в кА), так и параметры механической устойчивости. При наличии каких-либо сомнений немедленно привлекайте профессионального электротехнического инженера для проведения необходимых исследований аварийных режимов.
2. Номинальное напряжение, ток и соображения по частоте
Основным, обязательным шагом является проверка того, что указанное номинальное напряжение, параметр непрерывного пропускания тока и частота (в США стандартная — 60 Гц) полностью соответствуют требованиям вашего объекта. Помимо базовых показателей, необходимо тщательно учесть возможные коэффициенты снижения тока, которые могут возникать из-за длительного высокого окружающего температуры или эксплуатации на большой высоте. В окончательных технических спецификациях должны чётко и однозначно быть перечислены все требуемые параметры, а также точные экологические условия эксплуатации.
3. Токоразрядная способность и совместимость выключателей
Вам необходимо обоснованно выбрать тип токоразрядного устройства: вакуумные, SF6-выключатели или традиционные воздушные автоматические выключатели — выбор зависит от конкретных циклов обслуживания вашего объекта и требуемого срока службы. Критически важным моментом является проверка того, что выдвижной механизм выключателя, его локальные блокировки и направляющие рельсы имеют сертификацию на полную и безопасную совместимость с рассматриваемым конкретным агрегатом коммутационного оборудования. Обратите особое внимание на указание стандартных, проверенных на практике серий выключателей, таких как Eaton Magnum DS, Schneider Masterpact и Siemens 3WL/3AH — это гарантирует доступность запасных частей.
V. Стандарты безопасности и соответствие требованиям: проверка квалификации поставщиков
Гарантия строгого соблюдения всех регулирующих стандартов безопасности является основой для защиты здоровья и жизни эксплуатационного персонала, а также для своевременного завершения всего проекта. В качестве ответственного стороны по закупке вы должны не только обладать теоретическими знаниями соответствующих стандартов, но и иметь чёткий процесс проверки фактического, подтверждённого соответствия производителя требованиям.
1. Основные руководства ANSI и IEEE
— IEEE C37.20.2: Документ, являющийся авторитетным стандартом, регулирующим конструкцию и минимальные требования к эксплуатационным характеристикам корпусов коммутационного оборудования с металлической конструкцией. Он устанавливает строгие требования к дизайну изоляции, методам заземления, уровням изоляции и процедурам приемочных испытаний.— Серия стандартов ANSI C37: Широкий комплекс стандартов, регулирующих техническую конструкцию, производительность и испытания как автоматических выключателей, так и агрегатов коммутационного оборудования, в которых они установлены.— IEEE Std 142 («Зелёная книга»): Стандарт, содержащий всесторонние руководства и обязательные требования к реализации правильных, эффективных практик заземления на всех объектах.
2. Классификация корпусов NEMA и окружающая среда объекта
Классификация NEMA определяет конкретный уровень защиты оборудования от попадания пыли, влаги и коррозии для как внутренних, так и внешних установок.
— NEMA 1: Стандартное использование в помещениях, обеспечивает защиту от падающей пыли.— NEMA 3R: Базовое требование для внешних установок, обеспечивает базовую защиту от дождя, мокрого снега, образования льда снаружи и пыли, переносимой ветром.— 🚨 Профессиональное предостережение: Необходимо тщательно убедиться, что указанная классификация корпуса NEMA полностью соответствует фактической эксплуатационной среде вашего объекта (например, сильно коррозионные прибрежные районы, сильно пыльные производственные цеха) — это поможет избежать дорогостоящих и ненужных доработок в дальнейшем.

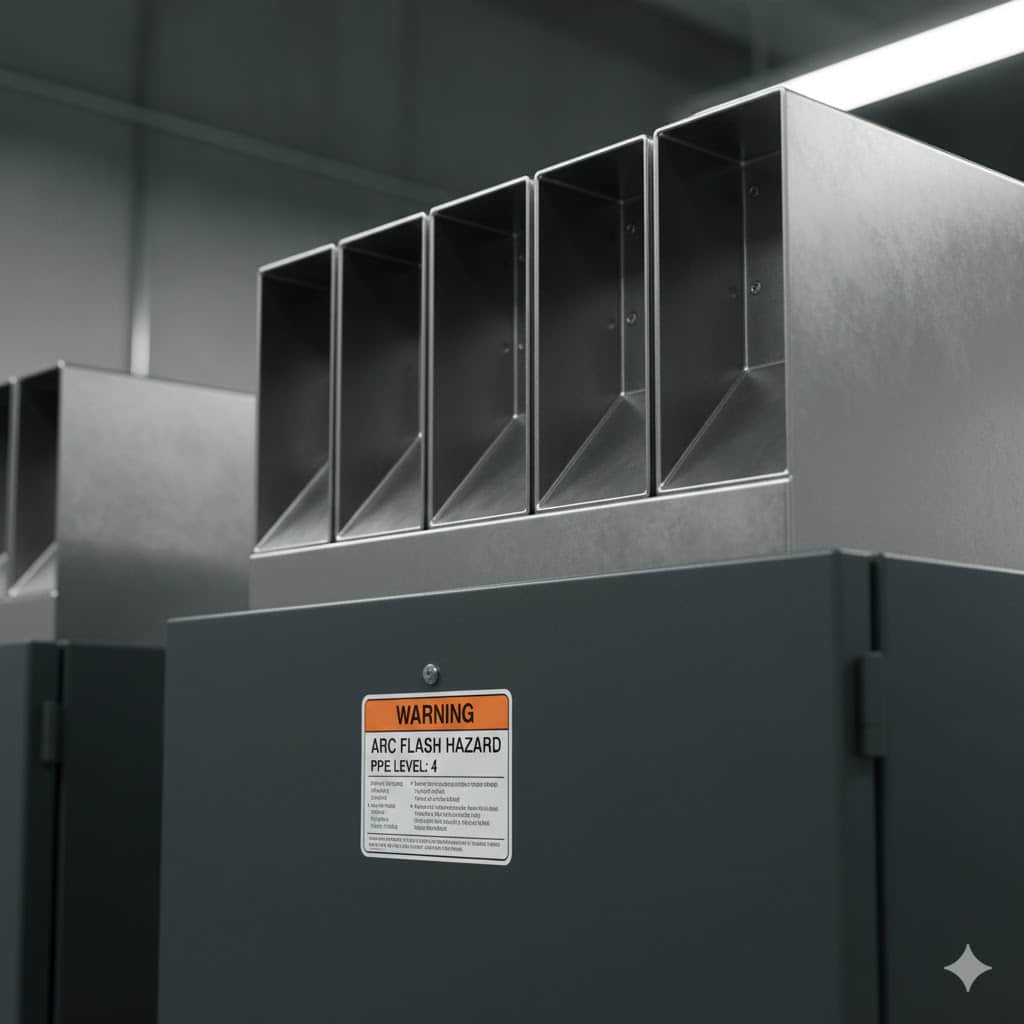

3. NFPA 70 и безопасность при дуговых разрядах
— NFPA 70 (Национальный электротехнический кодекс — NEC): Код устанавливает основные правила для маркировки оборудования, обязательных рабочих зазоров и безопасных, постоянных практик установки.— NFPA 70E: Параметрический отраслевой стандарт для безопасности при работе с электроустановками, регулирующий практики предотвращения дуговых разрядов. Он устанавливает требования к маркировке энергии аварийных ситуаций и определяет руководelines для персонала по правильному использованию необходимого индивидуального защитного средства (ИЗС).— Конструкция, устойчивая к дуговым разрядам: Для объектов, работающих в высокорисковых зонах, настоятельно рекомендуется рассматривать указание на коммутационное оборудование с металлической конструкцией, устойчивое к дуговым разрядам. Эти агрегаты специально разработаны для выдерживания и локализации энергии внутренних дуговых разрядов, что существенно снижает уровень опасной энергии аварийных ситуаций, к которой подвергается оператор.
4. Как проводить проверку соответствия производителя требованиям
Проверочный пункт
Инженерные требования (обязательная цепочка доказательств)
Основное обоснование и цель
Типовые испытания
Формально запросить все сертификаты заводских типовых испытаний и детальные отчёты.
Надёжно подтверждает, что базовый дизайн соответствует стандартам, таким как IEEE C37.20.2.
Сертификация третьей стороны
Получить официальную документацию о внесении в реестры UL/CSA. Подтвердить конкретное соответствие стандарту UL 1558 (при его применимости к агрегату).
Независимо подтверждает, что оборудование прошло тщательные аудиты безопасности в признанных независимых организациях по безопасности.
Контроль качества
Систематически рассмотреть внутренние сертификаты качества ISO производителя и технологическую документацию.
Обеспечивает стабильность, воспроизводимость и контроль всего производственного процесса.
Наблюдение на месте
Формально организовать наблюдение за испытаниями в ходе заводских приемочных испытаний (FAT) и приемочных испытаний на месте (SAT).
Обеспечивает абсолютную гарантию того, что доставленное оборудование полностью соответствует окончательным техническим спецификациям и заявленным характеристикам производительности.
VI. Стратегии обслуживания и расчёт полной себестоимости владения (ТСС)
Для обеспечения долгосрочной, стабильной и предсказуемой эксплуатации нового коммутационного оборудования с металлической конструкцией необходимо стратегически внедрить план обслуживания, который грамотно сочетает запланированное периодическое обслуживание (по времени) и современное прогнозирующее состояниеобусловленное мониторинг.
1. Профилактический (ПО) и прогнозирующий (ПрО) подходы
— Профилактическое обслуживание (ПО): Включает регулярные запланированные работы — такие как внутреннее очищение, замазка в соответствии с требованиями и обязательные визуальные осмотры — которые выполняются по фиксированному календарному графику. Данный метод в основе своей направлен на предотвращение простых механических отказов в течение срока эксплуатации.
— Прогнозирующее обслуживание (ПрО): Данная методология является очевидной тенденцией для современных передовых объектов. Оно стратегически использует технологию для грамотного выявления начальных проблем до того, как они превратятся в катастрофические отказы:

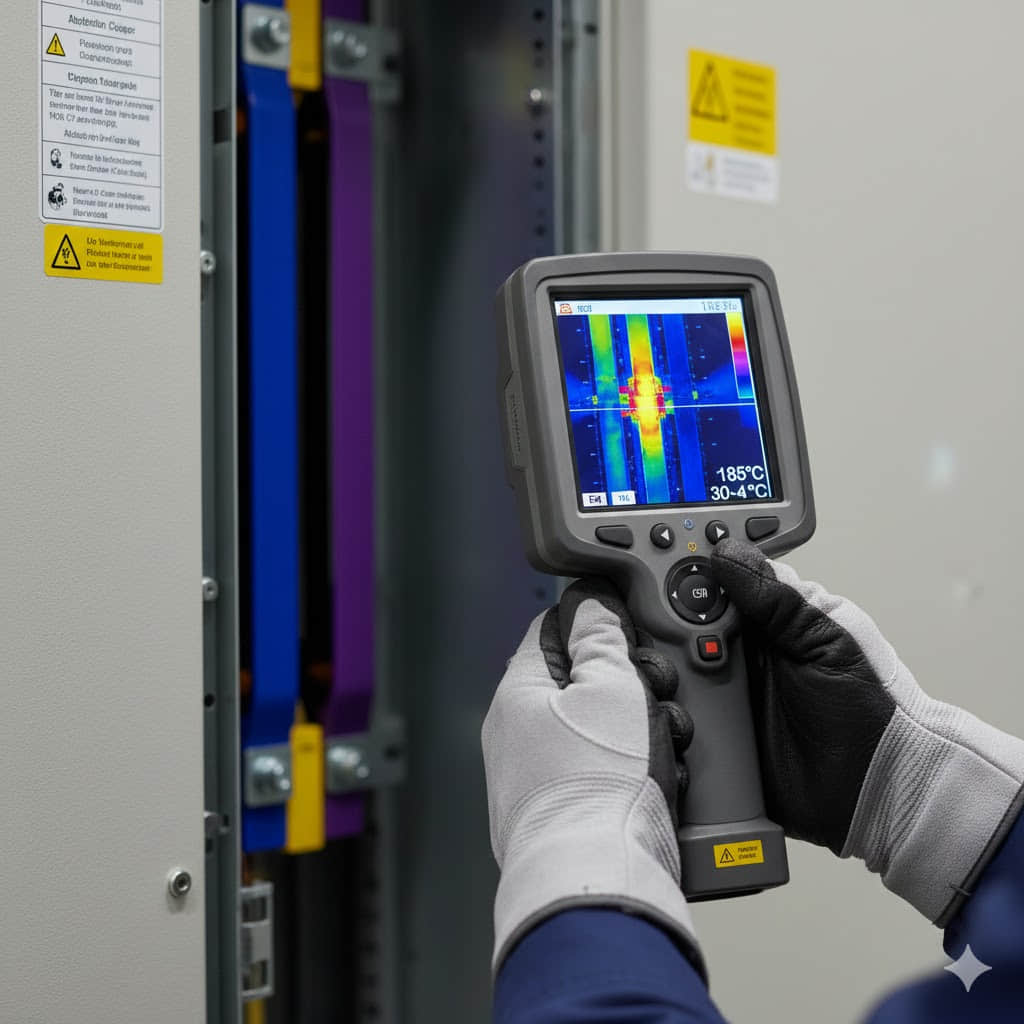

— Инфракрасная термография: Используется для быстрого выявления горячих точек с высоким сопротивлением в критических местах соединения шин, что указывает на ослабление соединений.— Исследование частичных разрядов: Критический диагностический инструмент для выявления и анализа проблем с изоляцией на ранних стадиях.— Анализ газа/масла: Используется для дистанционного мониторинга внутреннего химического и физического состояния изоляционного môiра оборудования.
2. Детальный график осмотров и испытаний
— Ежегодная проверка: Использовать инфракрасное сканирование для выявления тепловых аномалий или проблем в шинных устройствах и точках соединения.— Промежуточная проверка (1–3 года): В зависимости от эксплуатационной нагрузки и окружающей среды провести детальные внутренние визуальные осмотры и точные испытания на контактное сопротивление.— Глубокое обслуживание (3–6 года): Провести работы по глубокому обслуживанию и калибровку реле для всех автоматических выключателей и критически важных защитных устройств, чтобы убедиться, что параметры не отклонились от установленных.
3. Точная оценка полной себестоимости владения (ТСС)
При оценке любого предложения по коммутационному оборудованию обязательно избегайте соблазна сосредоточиться только на начальной стоимости закупки. Ответственная модель ТСС должна всесторонне включать следующие позиции:
— Начальную цену покупки, а также все связанные с ней затраты на установку и ввод в эксплуатацию.— Инвестиции в запасные части, текущие затраты на трудовые ресурсы для обслуживания и годовые контракты на обслуживание.— Стоимость гарантий и чрезвычайно высокие затраты на простои (часто являющиеся единой крупнейшей компонентой ТСС).
Инженерный расчёт: Ваш коллектив должен разработать реалистичный план жизненного цикла ТСС на 10–20 лет. Систематически сравнить прогнозируемые затраты программы только с профилактическим обслуживанием (ПО) и программы, сочетающей профилактическое и прогнозирующее обслуживание (ПО+ПрО). Значительная экономия затрат, достигаемая за счёт активного снижения риска катастрофических отказов, неизменно станет наиболее убедительным и твёрдым аргументом для руководства при разрешении на необходимые инвестиции в передовые технологии прогнозирующего обслуживания (ПрО).
VII. Стратегическая оценка поставщиков и производителей (Чек-лист для принятия решения)
Выбор наиболее подходящего долгосрочного поставщика является фундаментальной основой для обеспечения успешного завершения проекта и стабильной эксплуатации на десятилетия. Необходимо найти оптимальный баланс между конкурентоспособностью начальной цены и подтверждённым опытом долгосрочной работы, а также надёжной локальной поддержкой.
2. Детальный график осмотров и испытаний
— Ежегодная проверка: Использовать инфракрасное сканирование для выявления тепловых аномалий или проблем в шинных устройствах и точках соединения.— Промежуточная проверка (1–3 года): В зависимости от эксплуатационной нагрузки и окружающей среды провести детальные внутренние визуальные осмотры и точные испытания на контактное сопротивление.— Глубокое обслуживание (3–6 года): Провести работы по глубокому обслуживанию и калибровку реле для всех автоматических выключателей и критически важных защитных устройств, чтобы убедиться, что параметры не отклонились от установленных.
3. Точная оценка полной себестоимости владения (ТСС)
При оценке любого предложения по коммутационному оборудованию обязательно избегайте соблазна сосредоточиться только на начальной стоимости закупки. Ответственная модель ТСС должна всесторонне включать следующие позиции:
— Начальную цену покупки, а также все связанные с ней затраты на установку и ввод в эксплуатацию.— Инвестиции в запасные части, текущие затраты на трудовые ресурсы для обслуживания и годовые контракты на обслуживание.— Стоимость гарантий и чрезвычайно высокие затраты на простои (часто являющиеся единой крупнейшей компонентой ТСС).
Инженерный расчёт: Ваш коллектив должен разработать реалистичный план жизненного цикла ТСС на 10–20 лет. Систематически сравнить прогнозируемые затраты программы только с профилактическим обслуживанием (ПО) и программы, сочетающей профилактическое и прогнозирующее обслуживание (ПО+ПрО). Значительная экономия затрат, достигаемая за счёт активного снижения риска катастрофических отказов, неизменно станет наиболее убедительным и твёрдым аргументом для руководства при разрешении на необходимые инвестиции в передовые технологии прогнозирующего обслуживания (ПрО).
VII. Стратегическая оценка поставщиков и производителей (Чек-лист для принятия решения)
Выбор наиболее подходящего долгосрочного поставщика является фундаментальной основой для обеспечения успешного завершения проекта и стабильной эксплуатации на десятилетия. Необходимо найти оптимальный баланс между конкурентоспособностью начальной цены и подтверждённым опытом долгосрочной работы, а также надёжной локальной поддержкой.
Область оценки
Чек-лист вопросов старшего инженера (ключевые вопросы)
Основное обоснование
Технические параметры
Каковы подтверждённые параметры токоразрядной способности при кратковременном замыкании и устойчивости к нагрузке? Может ли поставщик предоставить заверенные сертификаты типовых испытаний?
Обеспечивает абсолютно безопасную эксплуатацию при максимальных аварийных режимах и подтверждает соответствие требованиям регулирующих органов.
Испытания и ввод в эксплуатацию
Какова чёткая область действия заводских приемочных испытаний (FAT)? Может ли поставщик предоставить образцы отчётов о вводе в эксплуатацию для рассмотрения?
Подтверждает целостность производительности перед финансовым передачей оборудования и существенно снижает риск дорогостоящих проблем при запуске на объекте.
Сроки поставки и индивидуализация
Каковы гарантированные сроки поставки для стандартных агрегатов по сравнению с сильно индивидуализированными? Какие варианты шин, реле и учёта энергопотребления полностью поддаются индивидуализации?
Обеспечивает соответствие графика закупок жестким срокам проектных этапов.
Обслуживание и запасные части
Каковы гарантированные сроки реакции на вызовы по экстренному обслуживанию на месте? Доступен ли локально относительно объекта инвентарь критически важных запасных частей?
Снижает риск катастрофической простои и надёжно поддерживает долгосрочное обслуживание оборудования.
Локальное присутствие
Входит ли производитель или его уполномоченный дистрибьютор в состав регионального офиса или сервисного центра, географически расположенного близко к вашему проектному объекту?
Значительно ускоряет необходимую поддержку и существенно снижает дорогостоящие логистические расходы.
Соответствие требованиям
Входит ли в окончательное предложение явно указанная сертификация UL/CSA и формализованный отчёт об изучении рисков дуговых разрядов, полностью соответствующий требованиям NFPA 70E?
Защищает ваши долгосрочные инвестиции и, что самое важное, безопасность вашего персонала.
Обслуживание, гарантия и договорная поддержка
Всегда формально уточняйте гарантированные сроки реакции на все вызовы по экстренному обслуживанию. Критически важно подтвердить наличие локально доступного запаса критически важных запасных частей (например, специализированных разрядных устройств, необходимых отключительных блоков и заменяющих трансформаторов тока). Надёжная, устоявшаяся локальная сеть полевых услуг с легко доступными запчастями может стать единственным наиболее важным фактором для значительного сокращения длительной простои и смягчения серьёзных логистических рисков в период критической чрезвычайной ситуации.
VIII. Индивидуализация, модернизация устаревшего оборудования и перспективы кибербезопасности
1. Стратегии индивидуализации и модернизации
— Когда требуется индивидуализация?Индивидуализация обычно необходима только для уникальных схем расположения шин, запросов на нестандартное измерительное оборудование или конкретного подбора размеров для установки в рамках существующих ограничений панелей контрольной комнаты. Имейте в виду, что индивидуализация неизменно приводит к увеличению сроков поставки и значительному росту начальных затрат.
— Анализ: модернизация или полная замена:— Модернизация: Если существующая конструкция шин, изоляция и корпус признаны конструкционно надёжными, вы можете заменить устаревшие выключатели на современные выдвижные блоки и высококачественные изолирующие перегородки. Хотя начальные затраты ниже, необходимо тщательно проверить, что параметр аварийного замыкания старого оборудования всё ещё соответствует всем действующим электротехническим нормам.— Полная замена: Если существующее устаревшее оборудование не обладает достаточным параметром аварийного замыкания или не соответствует действующим нормам, полная стратегическая замена может стать более безопасным и, в конечном счёте, более экономически целесообразным решением в долгосрочной перспективе.
2. Защита, управление и коммуникации: SCADA и кибербезопасность
— Защитные реле: Стандартизируйте использование передовых цифровых/микропроцессорных реле. Эти мощные устройства предлагают высокоразвитую логику, всестороннюю регистрацию событий и необходимые функции коммуникации. Всегда обеспечивайте абсолютную селективность защиты — её конфигурация должна изолировать аварийную зону в минимально возможном объёме.
— Интеграция с SCADA: Необходимо полностью интегрировать все данные учёта энергопотребления, журналы непрерывного мониторинга энергии и информацию о состоянии сигналов тревоги напрямую в надзорную систему центральной контрольной комнаты. Интеграция с SCADA предоставляет операторам данные о текущем положении выключателей в режиме реального времени, тенденции изменения температуры и текущие показатели нагрузки.
— Протоколы коммуникации: Подтвердите, что коммутационное оборудование поддерживает все необходимые стандартные протоколы, включая Modbus TCP, DNP3 и передовой стандарт IEC 61850.
⚠️ Предупреждение о кибербезопасности: Кибербезопасность сети коммутационного оборудования необходимо рассматривать как важнейший аспект, интегрированный напрямую в начальную фазу проектирования. Для этого требуется использование стратегий сегментации сети, надёжных протоколов аутентификации и коммуникаций с шифрованием от конца до конца. При использовании передовых протоколов, таких как IEC 61850, ваша эксплуатация должна строго соответствовать утверждённому фреймворку кибербезопасности NIST, а также тщательно обеспечивать регулярное обновление и исправление прошивки всех устройств.
🔚 Заключение: Надёжное инженерное решение гарантирует будущее
Окончательный выбор средне напряжного коммутационного оборудования с металлической конструкцией является критической долгосрочной капитальной инвестицией в надёжность и безопасность всей системы распределения электроэнергии. Начните с полного понимания базовых принципов изоляции оборудования с металлической конструкцией, обязательно обеспечьте соответствие параметров напряжения, токоразрядной способности и устойчивости к кратковременному замыканию оборудования требованиям вашей системы, а также соблюдайте строгие, обязательные требования всех стандартов ANSI, IEEE и NFPA.
Ваши окончательные, применимые следующие шаги:
— Завершить однолинейную схему и расчёты: Обеспечьте официальное утверждение и заверение основной однолинейной схемы (ОЛС) и всесторонних расчётов кратковременного замыкания лицензированным профессиональным инженером (PE).— Создать чек-лист для оценки: Используйте технические спецификации и чек-лист для оценки поставщиков, представленные в этом руководстве, для тщательного формирования окончательного комплекта документов заявки на предложение (RFP).— Обеспечить вовлечение заинтересованных сторон: На ранних стадиях и совместно вовлекайте в весь процесс выбора команды по эксплуатации, обслуживанию, закупкам и инженерии.
Встроенные преимущества указания на коммутационное оборудование с металлической конструкцией абсолютно очевидны: оно существенно сокращает незапланированную простои, значительно снижает долгосрочные затраты на обслуживание и фундаментально повышает уровень безопасности для всего персонала. При твёрдом принятии этого инженерного подхода, ориентированного на полную себестоимость владения (ТСС), ваш объект стратегически подготовится к получению наиболее надёжной защиты и минимальной общей полной себестоимости владения.
