I. Введение: Определение принципиальных различий
Основное различие между защитным разрядником (ЗР) и прибором защиты от перенапряжений (ПЗП) обусловлено уровнем энергии, который они рассчитаны выдерживать. Защитный разрядник выступает как надежная первая линия защиты от мощных высокоэнергетических разрядов при прямом попадании молнии.
В свою очередь, термин «прибор защиты от перенапряжений (ПЗП)» охватывает более широкую категорию устройств. Их задача — защищать чувствительное оборудование от различных кратковременных перенапряжений, включая косвенное воздействие молнии и процессы коммутации в системе.
Кратковременные перенапряжения, часто называемые просто импульсами, представляют собой постоянную скрытую угрозу для стабильности и долговечности современных электропитательных систем. Независимо от того, возникают ли эти импульсы в результате природной молнии или внутренних сетевых процессов (например, плановой коммутации), они способны нанести необратимый ущерб за доли секунды.
Для каждого электротехника овладение правильным применением и техническим пониманием защитных разрядников и приборов защиты от перенапряжений имеет критическое значение. Это необходимо для обеспечения непрерывности работы и надежности электроснабжения. В этом всеобъемлющем руководстве мы подробно рассмотрим основные технологии, соответствующие стандарты и необходимую инженерную координацию этих двух видов защитных устройств. Наша цель — вооружить читателей знаниями для создания надежной многоуровневой системы защиты.
Основные выводы: Краткий обзор защиты систем
Ключевое различие: Защитные разрядники специально разработаны для преодоления высокоэнергетических импульсов при прямом попадании молнии, их главный приоритет — высокая способность поглощения энергии. Приборы защиты от перенапряжений оптимизированы для работы с низко- и среднеэнергетическими кратковременными импульсами разного происхождения, с акцентом на низкий уровень сдерживающего напряжения (остаточное напряжение).
Технологическое ядро: Защитные разрядники преимущественно используют объемные оксидцинковые вольтатронные резисторы (ОВР), обеспечивающие высокую тепловую емкость для выдерживания длительных импульсов. Приборы защиты от перенапряжений оснащены сложной комбинацией компактных ОВР, газоразрядных ламп (ГРЛ) и кремниевых диодов на аваланшемном пробое (КДАП), что позволяет достичь сверхбыстрой скорости отклика икого сдерживающего напряжения.
Различия в стандартах: Для защитных разрядников действует стандарт IEC 60099-4, который акцентирует внимание на устойчивости устройства к жесткому импульсу с формой волны 10/350 мкс — характерному для прямого молниевого тока. Приборы защиты от перенапряжений регулируются главным образом стандартом IEC 61643-11, где основное внимание уделяется импульсу с формой волны 8/20 мкс и ключевому параметру Up (уровень защитного напряжения).
Инженерная практика: Эффективная защита обеспечивается за счет слаженной работы этих двух типов устройств. Расчеты координации остаточного напряжения имеют решающее значение: они гарантируют, что остаточное напряжение от устройства на верхнем уровне не превысит допустимую величину для изоляции оборудования на нижнем уровне и конечного защищаемого агрегата.
Роль в системе: Защитный разрядник выполняет функцию грубой защиты (Тип 1), охраняя основные сетевые сооружения и оборудование подстанций. Прибор защиты от перенапряжений выступает как средство тонкой защиты (Тип 2/Тип 3), предназначенное специально для защиты чувствительного конечного электронного оборудования.
II. Четкие задачи: Цели проектирования и область защиты

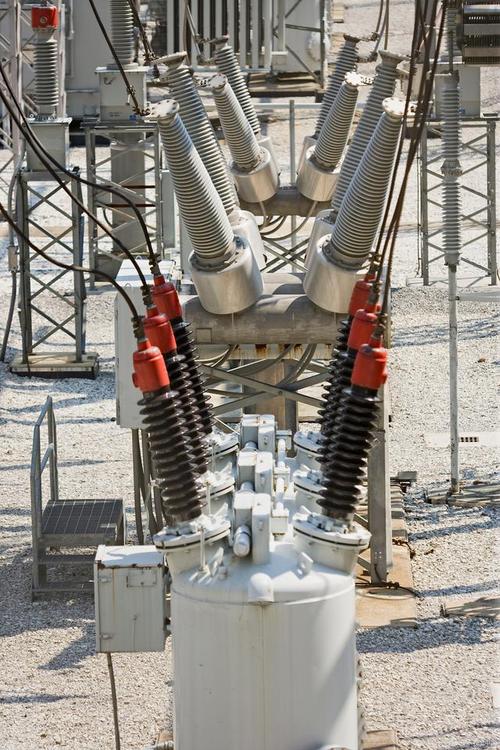

2.1 Защитный разрядник (ЗР): Защита высоковольтного основного тракта
2.1 Защитный разрядник (ЗР): Защита высоковольтного основного тракта
Основная задача проектирования защитного разрядника — эффективное подавление перенапряжений чрезвычайно высокой амплитуды и энергии, возникающих при ударе молнии. Эти устройства являются последней и важнейшей линией защиты, предотвращающей катастрофическое повреждение основного оборудования электросети. В современных системах они чаще всего представлены в виде оксидметаллических разрядников (ОМР).
Защитный разрядник выполняет функцию нелинейного резистивного элемента в электросистеме. При номинальном напряжении системы он имеет чрезвычайно высокое импедансе, что обеспечивает его электрическую изоляцию и пассивное состояние. Однако как только кратковременное перенапряжение превысит установленное срабатывающее напряжение, импеданс разрядника мгновенно упадет до практически нулевого значения, быстро отводя мощный молниевой ток в землю.
Основная задача защиты разрядником направлена на охрану высоковольтных опор ЛЭП и наиболее важного, высокобюджетного оборудования подстанций. К такому оборудованию относятся силовые трансформаторы, выключатели и шины. В подобных условиях любая неисправность системы защиты немедленно приведет к длительному простою, цепной реакции отказов в системе и огромным финансовым потерям.
Защитные разрядники устанавливаются стратегически на открытом воздухе, на высоковольтной стороне оборудования. Как правило, монтаж осуществляется в точках ввода линий электропередач на подстанцию или в непосредственной близости от обмоток трансформаторов. Они выступают как первая абсолютная линия защиты от внешних атмосферных молниевых импульсов и обычно классифицируются как средства защитыIEC Тип 1 или выше.
2.2 Прибор защиты от перенапряжений (ПЗП): Защита низковольтной периферии
2.2 Прибор защиты от перенапряжений (ПЗП): Защита низковольтной периферии
Термин «прибор защиты от перенапряжений» имеет гораздо более широкое значение и обычно используется для обозначения средств точной, тонкотюнированной защиты низковольтных распределительных систем. Ключевой особенностью ПЗП является их адаптация к работе с разнообразными и часто возникающими источниками кратковременных перенапряжений.
Основная функция ПЗП — жесткое ограничение и активное сдерживание любых видов кратковременных перенапряжений, независимо от их происхождения. Цель заключается в том, чтобы снизить пиковое напряжение до заранее заданного допустимого низкого уровня, известного как уровень защитного напряжения (Up). Благодаря этому удается надежно защитить все чувствительное электронное оборудование, расположенное на последующих этапах цепи.
Основные объекты защиты ПЗП — низковольтные распределительные щиты, отдельные ответвления цепей и, самое важное, чувствительное конечное электронное оборудование. К такому оборудованию относятся персональные компьютеры, программируемые логические контроллеры (ПЛК), серводрайверы и светодиодные осветительные приборы.

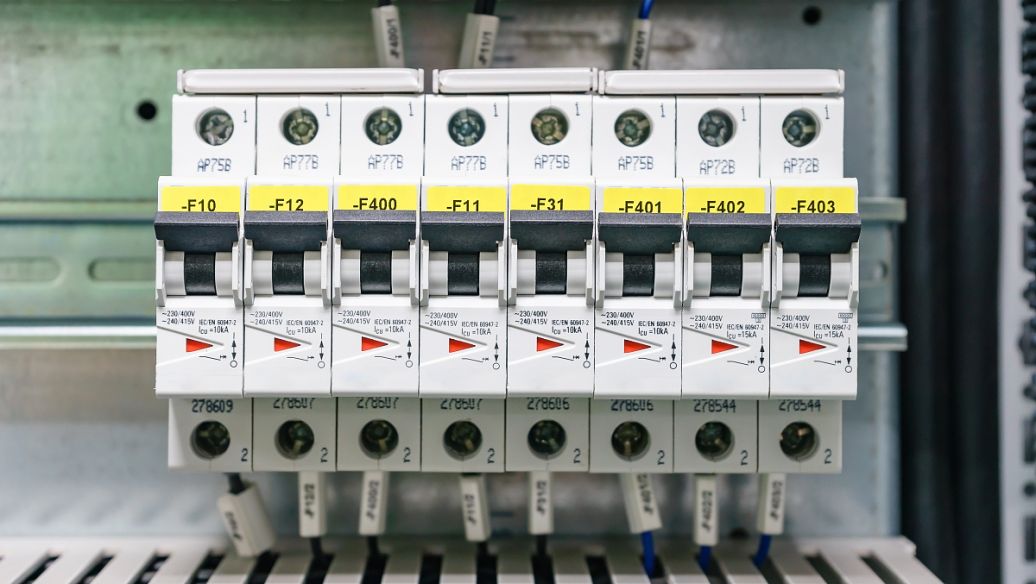

Установка ПЗП обычно выполняется в помещениях: они монтируются в низковольтных главных распределительных шкафах (Тип 2), этажных распределительных щитах (Тип 2/Тип 3) и непосредственно у точек потребления электроэнергии (Тип 3). Основная задача ПЗП — обработка остаточных импульсов, ослабленных устройствами верхнего уровня (защитными разрядниками/средствами защиты Тип 1), а также постоянного большого количества внутренних импульсов, генерируемых самой системой.
III. Основные технологии: Различия в принципиальных схемах
Фундаментальное различие между защитным разрядником и прибором защиты от перенапряжений не ограничивается только физическими размерами или номинальными характеристиками. Оно заложено в особенностях выбора материалов и оптимизации конструкции, которые обеспечивают эффективную работу с определенными типами энергии и длительностью импульсов. Именно эти параметры определяют роль каждого устройства в иерархии системы защиты.
3.1 Основной рабочий механизм и выбор материалов
Ключевым моментом при понимании конструкции защитного разрядника является его ориентация на высокую тепловую емкость, позволяющую выдерживать катастрофические высокоэнергетические воздействия. В качестве основного функционального элемента защитные разрядники преимущественно используют специализированные объемные оксидцинковые вольтатронные резисторы (ОВР). При их разработке приоритет отдается исключительно долговечности и способности рассеивать энергию, а не достижению сверхнизкого уровня сдерживающего напряжения.
Импульс молниевого тока с формой волны 10/350 мкс, который должен выдерживать защитный разрядник, характеризуется не только экстремально высоким пиковым током, но и значительной длительностью. Это приводит к выделению огромного количества теплоты Джоуля в защитном элементе. Чтобы справиться с этим, блоки оксидцинковых вольтатронных резисторов, используемые в защитных разрядниках, обычно имеют большой объем и соединяются по схеме «серия-параллель». Такое решение обеспечивает достаточную физическую массу для поглощения и безопасного рассеивания высокоэнергетической тепловой нагрузки длительного действия, предотвращая при этом тепловой прогорев и катастрофический выход устройства из строя.
Напротив, низковольтные ПЗП разрабатываются с учетом необходимости обеспечения как низкого уровня защитного напряжения, так и исключительно высокой скорости отклика. Требования к маневренности и точности делают необходимым использование гораздо более разнообразной и модульной схемы защиты по сравнению с защитными разрядниками.
Хотя вольтатронные резисторы остаются основным компонентом, они обычно имеют меньший размер и максимально оптимизированы для улучшения характеристик сдерживания напряжения, а не для чистой поглощающей способности по энергии. Кроме того, в состав ПЗП часто включаются газоразрядные лампы (ГРЛ), которые обладают высоким сопротивлением изоляции и большой способностью к выдерживанию импульсных токов. Однако их скорость отклика ниже, поэтому они идеально подходят для защиты по общим цепям на этапах Тип 1 или Тип 2, а также для последовательного соединения с ОВР.
Для наиболее чувствительного слоя защиты используются кремниевые диоды на аваланшемном пробое (КДАП), также известные как диоды ограничителей кратковременных напряжений (ДОКН). Эти устройства имеют максимально высокую скорость отклика (пикосекунды) и минимальный уровень сдерживающего напряжения, хотя их допустимый ток ограничен. Это делает их идеальными для защиты Тип 3 или защиты линий передачи данных.
Основная цель комбинирования различных технологий в ПЗП — достижение возможно наименьшего уровня защитного напряжения (Up). Это критически важно для защиты микроэлектронных чипов и компонентов, чрезвычайно чувствительных к кратковременным колебаниям напряжения.
Примечание: Защитный разрядник в основе своей разработан для «выживания» — он должен поглощать катастрофически большие объемы энергии, не разрушая основную систему. Прибор защиты от перенапряжений предназначен для «точного сдерживания напряжения» — ограничения его уровня до безопасного значения, которое выдерживают современные электронные устройства.
Особое наблюдение: Стоит также упомянуть механизмы безопасного отказа устройств после воздействия мощного импульсного тока. Для защитных разрядников основной задачей является восстановление изоляционных свойств в условиях высокого напряжения. В низковольтных ПЗП же обязательно предусматривается тепловой разъединитель или тепловой выключатель. Они предотвращают катастрофический выход из строя или взрыв, который может возникнуть в результате теплового прогорания после деградации ОВР или при длительном воздействии перенапряжений промышленной частоты.
3.2 Способность к поглощению энергии: Акцент на «мощности» против «скорости»
Защитные разрядники относятся к классу мощностных устройств: они работают с токами большой амплитуды, несущими значительную энергию. При испытаниях защитные разрядники должны успешно выдерживать жесткий импульс молниевого тока с формой волны10/350 мкс, известный как полная форма волны молниевого тока. Эта форма волны математически моделирует разрушительную энергию прямого удара молнии.
Основные параметры защитного разрядника — номинальный разрядный ток (In) и максимальный разрядный ток (Imax) — часто имеют значения в десятки и даже сотни килоампер (кА). Такие высокие номиналы напрямую отражают основной приоритет при их разработке: исключительную способность к поглощению энергии. Устройство должно безопасно отводить этот ток без выхода из строя и без создания опасного остаточного напряжения.
Напротив, ПЗП относятся к классу высокоскоростных устройств и предназначены преимущественно для работы с импульсами с формой волны8/20 мкс. Эта форма волны соответствует перенапряжениям при коммутации или индуцированным импульсам от молнии. Хотя энергетическая насыщенность таких импульсов ниже, их скорость нарастания часто значительно выше, что требует практически мгновенного отклика от устройства.
Самым важным показателем эффективности ПЗП являетсяуровень защитного напряжения. Его значение должно быть значительно ниже допустимого уровня напряжения, выдерживаемого изоляцией оборудования на последующих этапах цепи. Поэтому при разработке ПЗП приоритет отдается как скорости сдерживания напряжения, так и обеспечению исключительно низкого уровня выходного остаточного напряжения.
IV. Основные сравнения и требования к стандартизации
4.1 Обзор сравнительных характеристик: ЗР против ПЗП
Эта таблица содержит основные сравнительные характеристики двух типов устройств, представленные в наглядном виде. Она демонстрирует технические и функциональные различия, определяющие особенности их применения на практике. Для профессиональных инженеров понимание этих точных различий является обязательным условием для правильного проектирования системы.
Характеристика
Защитный разрядник (ЗР)
Прибор защиты от перенапряжений (ПЗП)
Основная задача
Отвод и рассеивание высокоэнергетических молниевых импульсов; защита основного оборудования системы
Ограничение и сдерживание перенапряжений различного происхождения; защита конечного оборудования
Основной материал
Объемные оксидцинковые вольтатронные резисторы (ОВР) (акцент на тепловой емкости)
Оксидцинковые вольтатронные резисторы (ОВР), газоразрядные лампы (ГРЛ), кремниевые диоды на аваланшемном пробое (КДАП) (акцент на скорости отклика)
8/20 мкс (перенапряжения при коммутации, индуцированные молниевые импульсы), комбинированные волны
Ключевые параметры
Номинальный разрядный ток (In), максимальное длительное рабочее напряжение (Uc)
Уровень защитного напряжения (Up), максимальный разрядный ток (Imax)
Инженерная роль
Грубая защита / первая стадия (Т1)
Тонкая защита / вторая и третья стадии (Т2, Т3)
4.2 Различия в требованиях к стандартизации и испытаниям
Серьезность инженерной практики проявляется прежде всего в соблюдении отраслевых стандартов, которые точно отражают требования реальных эксплуатационных условий. Защитные разрядники и приборы защиты от перенапряжений регулируются различными международными стандартами Международной электротехнической комиссии (МЭК), что обусловлено их разными рабочими средами.
Стандарты для защитных разрядников строго соответствуютIEC 60099-4, который регулирует бесщелевые оксидметаллические разрядники, применяемые в высоковольтных электросистемах. Программа испытаний разработана для имитации жестких эксплуатационных условий высоковольтной сети и акцентирует внимание на способности устройства выдерживать многократные импульсные токи и тепловые циклы.
Эти испытания гарантируют сохранение надежной тепловой стабильности даже при максимальном длительном рабочем напряжении. Стандарты направлены на проверку пределов выживаемости устройства в катастрофических условиях.
Стандарты для приборов защиты от перенапряжений основаны наIEC 61643-11, который распространяется на ПЗП в низковольтных распределительных системах. По этому стандарту ПЗП классифицируются на Тип 1 (Т1), Тип 2 (Т2) и Тип 3 (Т3) в зависимости от их расположения и функции в системе.
Основной акцент при испытаниях делается науровне защитного напряжения (Up)— параметре, который определяет максимальное остаточное напряжение, пропускаемое устройством на последующие этапы цепи. Также проверяется способность ПЗП поддерживать безопасную работу при максимальном длительном рабочем напряжении системы (Uc).
Примечание: Различие между импульсной волной10/350 мкс(основной для ЗР) и волной8/20 мкс(основной для ПЗП) является фундаментальным критерием для инженеров при определении требуемого класса защиты. Первая волна является абсолютным показателем энергетической насыщенности, а вторая в первую очередь характеризует пиковое значение тока и скорость кратковременного импульса.
V. Практическое инженерное применение: Координация и взаимодействие
Почти во всех профессиональных электротехнических проектах системы защиты не ограничиваются только защитным разрядником или только прибором защиты от перенапряжений. Вместо этого создается многоуровневая система защиты, которая должна функционировать как единое целое и требует тщательной проработки. Философия такого взаимодействия основана на точном «управлении энергией» и решении ключевой технической задачи — «координации остаточного напряжения».
При возникновении кратковременного импульса даже после того, как мощный защитный разрядник (Т1) успешно отведет основную часть молниевой энергии в землю, само устройство все равно пропустит остаточное напряжение на последующие этапы цепи. В зависимости от амплитуды тока пик этого остаточного напряжения может достигать 1,5 кВ и даже выше.
Если такой уровень напряжения абсолютно безопасен для высоковольтных трансформаторов и коммутационного оборудования, то для современных микроэлектронных устройств он часто становится фатальным. Например, уровень выносливости изоляции (Uw) таких компонентов, как процессоры, ПЛК или сенсоры, может составлять всего несколько сотен вольт, поэтому остаточное напряжение от ЗР остается серьезной угрозой.
Принцип эффективного многоуровневого проектирования строго регламентируется стандартомIEC 61643-12, который требует соблюдения двух условий: координации по энергии и координации по напряжению.
Координация по энергиигарантирует, что каждый уровень защиты надежно распределяет и рассеивает энергию импульсного тока, проходящего через него.Координация по напряжению— наиболее сложная техническая задача — требует, чтобы остаточное напряжение устройства верхнего уровня (Upres) было ниже срабатывающего напряжения устройства защиты последующего этапа (ПЗП Тип 2/Тип 3, Ua).
Это строгое требование обеспечивает, что после срабатывания устройства верхнего уровня на устройстве нижнего уровня возникает достаточный разностной напряжение для надежной активации его функции низкосдерживания. В результате достигается постепенное снижение напряжения на всех этапах системы.
Основной метод обеспечения такой координации часто заключается в использованиилинейного импедансадля декуплирования между уровнями защиты. Инженеры достигают этого, поддерживая достаточное расстояние между различными уровнями защиты при их монтаже.
Обычно для этого требуется прокладка кабеля длиной 30 футов (около 10 метров), что обеспечивает необходимую индуктивность (L) в линии. Собственная индуктивность кабеля такой длины создает критически важное падение напряжения во время прохождения кратковременного импульсного тока, гарантируя, что на ПЗП второго уровня возникает достаточно большой разностной напряжение для запуска процесса разряда и безопасного сдерживания напряжения.
Если физическое расстояние нереализуемо или недостаточно, между двумя уровнями защиты необходимо последовательно включить специальный декуплирующий индуктор, который искусственно создает требуемый импеданс.
С развитием технологий были разработаны комбинированные ПЗП типа Т1+Т2, которые быстро завоевали популярность. Эти модульные устройства интегрируют технологии газоразрядных ламп и оксидцинковых вольтатронных резисторов в согласованную каскадную структуру в одном корпусе. Такое интегрированное решение существенно упрощает для инженеров традиционную задачу координации между уровнями защиты, поэтому оно все чаще используется в современных низковольтных распределительных шкафах, где часто ограничено свободное пространство.
Примечание: При детальном инженерном проектировании необходимо убедиться, что уровень защитного напряжения (Up) выбранного ПЗП составляет минимум на 20% меньше уровня выносливости изоляции (Uw), указанного производителем конечного оборудования. Этот 20%-ный запас безопасности считается золотым стандартом для обеспечения долговременной надежности работы системы.
5.2 Распространенные ошибки при выборе и заблуждения
Заблуждение 1: Чрезмерная зависимость от защитных разрядников с игнорированием внутренних перенапряжений. На практике до 80% всех кратковременных перенапряжений возникают из-за внутренних процессов — регулярных операций по коммутации оборудования. К таким источникам относятся, например, коммутация банков конденсаторов или запуск мощных электродвигателей. Защитные разрядники по своей природе не могут эффективно справляться с этими частыми низкоэнергетическими внутренними импульсами.
Заблуждение 2: Игнорирование параметра Uc (максимального длительного рабочего напряжения). Значение Uc устройства должно быть обязательно выше максимального рабочего напряжения системы. В противном случае ПЗП будет постоянно находиться в напряженном режиме или под напряжением. Такое постоянное нагружение приводит к деградации оксидцинковых вольтатронных резисторов, тепловому прогоранию и, в конечном итоге, к катастрофическому выходу устройства из строя прямо в распределительном щите.
Заблуждение 3: Убеждение, что все оксидцинковые вольтатронные резисторы одинаковы. Как указано в разделе 3.1, блоки ОВР, используемые в защитных разрядниках, специально разработаны для обеспечения большой тепловой емкости и долговечности при воздействии высокоэнергетических импульсов. Они имеют принципиально отличающиеся эксплуатационные характеристики и ожидаемый срок службы по сравнению со стандартными ОВР низкого класса, применяемыми в низковольтных ПЗП.
VI. Заключение: Единый подход к обеспечению надежности электросистем
Защитные разрядники и приборы защиты от перенапряжений выполняют взаимно исключительные, но при этом высоко дополняющие друг друга функции в электросистеме. Защитный разрядник предназначен для борьбы с высокоэнергетическими внешними молниевыми импульсами и выступает как основная линия защиты для дорогостоящего оборудования сети.
В свою очередь, ПЗП сосредоточен на сдерживании кратковременных перенапряжений различного происхождения во всем диапазоне и выполняет роль точной линии защиты для конечной электронной аппаратуры. Их взаимоотношение не является конкурентным, а представляет собой необходимое взаимодействие и взаимовыгодное сотрудничество.
Для каждого специалиста в области электротехники истинное владение вопросами защиты электросистем требует не просто различения этих двух устройств. Необходимо глубокое понимание их отличающихся технических принципов работы, требований к испытаниям и сложных инженерных условий для их координации.
Только реализация схемы «многоуровневой защиты с координацией по энергии» позволяет гарантировать комплексную, надежную и безопасную защиту электрооборудования — от основного источника питания до самых чувствительных конечных устройств. Полноценная защита электросистем по своей сути является дисциплиной системного проектирования, которая равнозначно зависит от слаженной работы защитных разрядников, ПЗП, надежной заземляющей сети и эффективных экранов.
💡 Действуйте сейчас: Получите индивидуальное решение для защиты вашей системы
Столкнулась ли ваша электросистема с сложными и постоянными проблемами, связанными с перенапряжениями? Простое понимание различий между защитными разрядниками и ПЗП недостаточно — тщательная координация остаточного напряжения является конечной гарантией долговечности и безопасности оборудования.
Как опытные специалисты в области защиты электросистем, мы хорошо понимаем, что каждый проект имеет свои уникальные задачи и эксплуатационные параметры. Если ваш объект требует индивидуального подхода, мы готовы предложить специализированные решения.
Обратитесь к нашей команде, если ваш проект нуждается в:
Разработке индивидуальной многоуровневой системы защиты (с координацией типов Т1/Т2/Т3).
Профессиональных услугах по расчету и проверке остаточного напряжения для критически важных объектов инфраструктуры.
Экспертной консультации по выбору защитных разрядников и ПЗП для объектов с повышенным риском воздействия молнии (например, зон прямых ударов молнии).
👉 Нажмите здесь, чтобы связаться с нашей командой старших электротехнических инженеров, и вы получите бесплатную оценку состояния защиты вашей системы и специализированные решения, разработанные специально для ваших потребностей!
❓ Часто задаваемые вопросы (FAQ)
Можно ли заменить ПЗП защитным разрядником?
Ответ: Нет, защитный разрядник не может полностью заменить прибор защиты от перенапряжений. Хотя защитный разрядник (ПЗП типа Т1) обладает большой способностью к пропусканию тока, его остаточное напряжение относительно высокое по сравнению с устройствами типов Т2 или Т3. Защитный разрядник успешно защищает систему от катастрофического выхода из строя,но его остаточное напряжение может все еще превышать уровень выносливости изоляции (Uw) чувствительных электронных устройств. Функция ПЗП (типов Т2/Т3) критически важна для дальнейшего снижения напряжения до безопасного допустимого уровня, поэтому их совместное использование является обязательным.
Способен ли ПЗП защитить от прямого удара молнии?
Ответ: Только приборы защиты от перенапряжений типа Т1 сертифицированы для выдерживания части импульса прямого молниевого тока, при этом они обычно монтируются на входе основного электроснабжения. Однако стандартные ПЗП типов Т2/Т3 не способны справиться с мощным высокоэнергетическим воздействием прямого удара молнии.Они предназначены прежде всего для обработки кратковременных перенапряжений, индуцируемых в линии электропередачи через длинные кабельные линии после удара молнии, а также для сдерживания остаточного напряжения, которое было успешно отведено ПЗП типа Т1. Для защиты высоковольтной инфраструктуры обязательное использование специализированных защитных разрядников.
Почему может выйти из строя или «сгореть» прибор защиты от перенапряжений?
Ответ: Выход ПЗП из строя обычно вызван одной из трех основных причин:
1. Конец срока службы: Компоненты на основе ОВР имеют ограниченное количество циклов разряда, их характеристики постепенно ухудшаются со временем и после каждого воздействия импульса.
2. Тепловой прогорев: Возникает, если выбранное значение Uc (максимального длительного рабочего напряжения) недостаточно высоким, или если устройство постоянно работает с высокоэнергетическими импульсами, превышающими его номинал. Это приводит к постоянному перегреву и последующему тепловому разрушению.
3. Внешние неисправности: Неполадки в системе, такие как обрыв нейтральной линии или короткое замыкание между фазами, могут подвергнуть ПЗП длительному воздействию перенапряжений промышленной частоты, а не кратковременным импульсам. Это может вызвать катастрофический выход устройства из строя. Все профессиональные ПЗП оснащены визуальными индикаторами или разъединителями, сигнализирующими о их работоспособности.
Что такое уровень защитного напряжения (Up) и почему он критически важен?
Ответ: Up (уровень защитного напряжения) — один из самых важных параметров ПЗП. Он представляет собой максимальный пиковый моментальный уровень напряжения, который возникает на выходных клеммах устройства при его активном пропускании импульсного тока. Его значение напрямую определяет безопасность работы оборудования на последующих этапах цепи.При выборе ПЗП необходимо гарантировать, что его значение Up значительно ниже уровня выносливости изоляции (Uw), указанного производителем оборудования. Это различие создает необходимый запас безопасности для всех подключенных устройств.
Как обеспечивается «координация остаточного напряжения» между защитными разрядниками и ПЗП?
Ответ: Координация остаточного напряжения — это обязательное требование для эффективной многоуровневой защиты. Наиболее распространенный метод заключается в поддержании достаточного электрического расстояния между устройством первой стадии (например, ПЗП типа Т1) и устройством второй стадии (ПЗП типа Т2). Обычно для этого требуется прокладка кабеля длиной 30 футов (около 10 метров).Такое расстояние обеспечивает необходимую индуктивность (L) линии, которая создает достаточно большое падение напряжения во время прохождения кратковременного импульсного тока. Это падение напряжения гарантирует, что на ПЗП второй стадии возникает достаточное повышение напряжения для надежной активации и сдерживания напряжения в пределах безопасного значения Up. Если обеспечение такого расстояния нереализуемо, между двумя стадиями необходимо последовательно включить специальный декуплирующий индуктор.
Каково взаимосвязь между молниезащитным стержнем, защитными разрядниками и ПЗП?
Ответ: Молниезащитный стержень (или система воздушных заземлителей) функционально отличается, но дополняет защитные разрядники и ПЗП. Молниезащитный стержень является первой линией внешней молниезащиты; его задача — активное захватить удар молнии, а затем безопасно отвести мощный ток в землю через отдельные отводящие конDUCTORS, предотвращая прямой удар молнии по сооружению или оборудованию.Защитные разрядники и ПЗП являются ключевыми компонентами внутренней молниезащиты и отвечают за обработку мощных токов, попадающих в линии электропередачи (или линии связи), а также индуцируемых перенапряжений. Полноценная и надежная система защиты требует слаженной работы всех трех компонентов — молниезащитного стержня, защитного разрядника и ПЗП.
