Руководство по 120-вольтным трансформаторам развязки: преимущества, область применения и выбор

Работа с подключенным к сети 120-вольтным оборудованием переменного тока без надлежащей защиты — это буквально играть с огнем. Достаточно одного неверного движения при обслуживании устройства с «горячим корпусом», винтажного лампового усилителя или шумной аудиораке, и вы рискуете получить удар электрическим током, повредить оборудование или потратить часы на поиск источника непонятного гула.

Именно здесь 120-вольтный трансформатор развязки полностью меняет ситуацию.

Качественный 1:1 трансформатор развязки на 120 В обеспечивает гальваническую развязку, устраняет заземлительные петли, фильтрует электромагнитные и радиочастотные помехи (ЭМИ/РЧИ), а также создает значительно более безопасную среду для ремонта электроники, работы с высококачественным аудиооборудованием и лабораторных испытаний на рабочем столе. Вместо того чтобы гадать, какой дешевый прибор из интернет-магазина действительно защитит ваше оборудование (и вас самого), вы будете точно знать, на что обратить внимание: номинальную мощность, экранирование, тип сердечника и сертификаты соответствия.

В этом руководстве вы узнаете, как на самом деле работает 120-вольтный трансформатор развязки, почему он является обязательным инструментом для серьезных специалистов и аудиолюбителей, а также как выбрать надежное устройство (в том числе качественные модели от производителя WEISHO), не тратя деньги на неподходящее оборудование.

Что такое 120-вольтный трансформатор развязки?

120-вольтный трансформатор развязки — это специальный трансформатор, который принимает на вход напряжение переменного тока 120 В и выдает на выход отдельное, электрически развязанное напряжение переменного тока 120 В.

Напряжение остается тем же, но ваше оборудование больше не связано напрямую с электросетью и заземлением здания. Этот дополнительный слой — называемый гальванической развязкой — и обеспечивает повышение безопасности, снижение уровня помех и защиту оборудования.

Как работает 120-вольтный трансформатор развязки?

1:1 трансформатор развязки на 120 В имеет два отдельных медных обмотки:

Компонент	Название	Назначение
Входная обмотка	Первичная обмотка	Подключается к сети электросupply дома (переменный ток, 120 В)
Выходная обмотка	Вторичная обмотка	Подает развязанное напряжение переменного тока 120 В на нагрузку
Магнитное ядро	Ядро (железо/сталь)	Передает энергию посредством магнитного поля, а не напрямую по проводам

Передача энергии от первичной обмотки к вторичной осуществляется только через магнитное ядро.

Прямой электрической связи между входом и выходом не существует.

Это и есть гальваническая развязка.

Пояснение соотношения витков 1:1 и гальванической развязки

Большинство трансформаторов развязки для рабочих столов с напряжением 120 В используют соотношение витков 1:1:

Вход: 120 В переменного тока
Выход: 120 В переменного тока (то же самое напряжение, но от развязанного источника)

Гальваническая развязка означает:

Отсутствие общего нулевого провода между сетью в доме и выходом трансформатора
Отсутствие прямого проводящего пути для тока короткого замыкания
Касание одного выходного провода и заземления значительно безопаснее, чем касание фазного и нулевого проводов напрямую от сети

Трансформатор развязки соотношения 1:1 не используется для изменения напряжения.

Его используют для разрыва прямого соединения с сетью электросupply и управления опорным заземлением.

Трансформатор развязки vs автотрансформатор vs «стандартный» трансформатор

Эти термины часто путают, но они не являются синонимами:

Тип устройства	Наличие развязки	Общая обмотка	Основное применение
1:1 трансформатор развязки 120 В	Да	Нет	Безопасность, снижение аудиопомех, ремонтное дело
Автотрансформатор (вариак)	Нет	Да (одна обмотка)	Регулировка напряжения, испытания, оборудование для экспорта
Стандартный трансформатор повышения/понижения напряжения	Иногда	Часто отдельные	Преобразование 120 В в 240 В или 240 В в 120 В

Основные различия:

Трансформатор развязки: имеет отдельные первичную и вторичную обмотки, обеспечивает настоящую гальваническую развязку.
Автотрансформатор/вариак: имеет одну общую обмотку, не обеспечивает развязку, не является заменой трансформатора развязки для рабочего стола.
«Стандартный» трансформатор может обеспечивать развязку или нет — это зависит от конструкции, тогда как 120‑вольтный трансформатор развязки создается специально для обеспечения развязки.

Технические параметры 120 В переменного тока в российских электросистемах

На российском рынке устройства трансформаторов развязки на 120 В разрабатываются с учетом следующих типовых параметров:

Параметр	Типовое значение
Номинальное линейное напряжение	120 В переменного тока
Частота	60 Гц
Допуск	Около ±5% (на практике примерно 114–126 В)
Тип розетки	NEMA 5-15 (15 А) или 5-20 (20 А)
Заземление	Требуется защитное заземление оборудования

Качественный 120-вольтный трансформатор развязки предназначен для работы в условиях реальных колебаний напряжения в сети, наличия помех и скачков, после чего на вторичной стороне он обеспечивает более чистый и безопасный развязанный 120-вольтный переменный ток.

Основные преимущества 120-вольтного трансформатора развязки

120-вольтный трансформатор развязки обеспечивает более безопасный, чистый и стабильный электропитание — это особенно важно для рабочих столов с 120 В переменного тока в России, студий и при работе с чувствительной электроникой.

Защита от поражения электрическим током и повышение безопасности при ремонте электроники

1:1 трансформатор развязки на 120 В разрывает прямую электрическую цепь (гальваническую развязку) между пользователем и сетью электросupply. Это означает:

Снижение риска смертельного поражения электрическим током при диагностике подключенных к сети цепей
Значительно более безопасную работу с ламповыми усилителями, винтажным оборудованием и платами с импульсными блоками питания
Улучшенную защиту при использовании металлических инструментов, осциллографов и лабораторного оборудования при работе с открытыми корпусами

Для любой надежной системы обеспечения безопасности при ремонте электроники трансформатор развязки на рабочем столе — это необходимый инструмент, а не дополнительная роскошь.

Фильтрация помех, снижение ЭМИ/РЧИ и получение более чистого питания

Качественное устройство для развязки 120 В переменного тока также помогает очистить электросеть:

Ядро трансформатора естественным образом фильтрует часть электромагнитных и радиочастотных помех
Модели с конструкцией трансформатора с фарадеевым экраном блокируют высокочастотные помехи
Чувствительные лабораторные приборы, цифроаналоговые преобразователи и цифровое оборудование работают более стабильно при питании от очищенной сети

Если вы работаете рядом с крупными моторами, сварочным оборудованием или импульсными блоками питания, такое очищенное питание может заметно улучшить производительность устройства — по аналогии с тем, как хорошо спроектированный маслонаполненный трансформатор с регулировщиком напряжения под нагрузкой стабилизирует напряжение в масштабе электросети.

Устранение гула и проблем с заземлительными петлями в аудиосистемах

Для использования 120-вольтного аудиотрансформатора развязки очень важно поддерживать разделение заземлений переменного тока:

Разрывает заземлительные петли между усилителями, интерфейсами и оборудованием в стойках
Устраняет гул с частотой 50/60 Гц, потрескивание и тихий шипящий шум
Обеспечивает более чистую запись и воспроизведение в высококачественных аудиосистемах и студийных комплексах

При сочетании с правильным заземлением сигнала или изолятором заземлительных петель качественный трансформатор для снижения аудиопомех может значительно понизить уровень фонового шума.

Защита чувствительного оборудования от скачков и пиков напряжения

Многие конструкции трансформаторов с защитой от скачков напряжения добавляют дополнительный уровень безопасности:

Трансформатор поглощает и ограничивает некоторые быстрые пики напряжения
В сочетании с металлооксидными варасторами или модулями защиты от скачков он помогает защитить лабораторное оборудование, студийное техника и персональные компьютеры
Снижает нагрузку на медицинские системы трансформаторов развязки, морские и автомобильные трансформаторы развязки на 120 В

Для мастерских, лабораторий и небольших промышленных щитов простой способ повысить надежность и непрерывность работы — это сочетание 120-вольтного промышленного трансформатора развязки с соответствующими автоматическими выключателями и устройствами защиты от скачков напряжения.

Области применения 120-вольтных трансформаторов развязки

120-вольтный трансформатор развязки — это инструмент, который незаметно выполняет важную работу в самых разных системах в России. Вот где он особенно необходим:

Рабочие столы для электроники и лабораторные работы

На рабочем столе для ремонта трансформатор развязки практически является обязательным элементом. Он позволяет безопасно диагностировать подключенные к сети цепи, особенно импульсные блоки питания и оборудование на переменном токе, разрывая прямую связь с электросетью. Для любителей, специалистов и небольших лабораторий он является основой для обеспечения безопасности при ремонте электроники и стабильной развязки 120-вольтного переменного тока.

Ремонт винтажного оборудования и ламповых усилителей

Старые радиоприемники, гитарные усилители и ламповое оборудование часто имеют конструкцию с «горячим корпусом». 1:1 трансформатор развязки на 120 В не позволяет напрямую связывать ваше измерительное оборудование и тело с линейным напряжением. Это правильный способ работать с винтажными усилителями в стиле Fender/Marshall, классической высококачественной аудиосистемой и восстановленными радиоприемниками, не рискуя получить удар электрическим током.

Высококачественные аудиосистемы и студийные комплексы

Для домашних студий и аудиолюбителей 120-вольтный аудиотрансформатор развязки помогает устранить гул, потрескивание и шум от заземлительных петель, которые возникают между усилителями, цифроаналоговыми преобразователями, интерфейсами и компьютерами. Качественный трансформатор для снижения аудиопомех с фильтрацией электромагнитных и радиочастотных помех обеспечивает более чистое питание, благодаря чему цепь сигнала работает тише, а мониторинг становится более точным.

Развязка медицинского и клинического оборудования

Больницы и клиники используют медицинские трансформаторы развязки, чтобы обеспечить электрическую развязку устройств, контактирующих с пациентами, от сети здания. Эти устройства соответствуют строгим стандартам безопасности и часто используются в комплексе с надежным коммутационным оборудованием, аналогичным тому, что применяется в защищенных распределительных шкафах и системах внутриквартирных коммутационных аппаратов под нагрузкой, например, в узлах коммутации на газоразрядном изоляторе SF6 — там критически важна контролируемая и безопасная работа с питанием при возникновении неисправностей.

Морское, автомобильное и промышленное применение

На судах и автомобильных домах морской или автомобильный 120-вольтный трансформатор развязки помогает решать проблемы с питанием от береговых сетей, предотвращает гальваническую коррозию и подавляет помехи в сети автocampов или морских причалов. В мастерских и легкой промышленности 120-вольтный промышленный трансформатор развязки защищает стенды испытаний, программируемые логические контроллеры и управленческое оборудование от помех и пиков в сети, а также повышает безопасность работников при обслуживании подключенного к питанию оборудования.

Как выбрать подходящий 120-вольтный трансформатор развязки

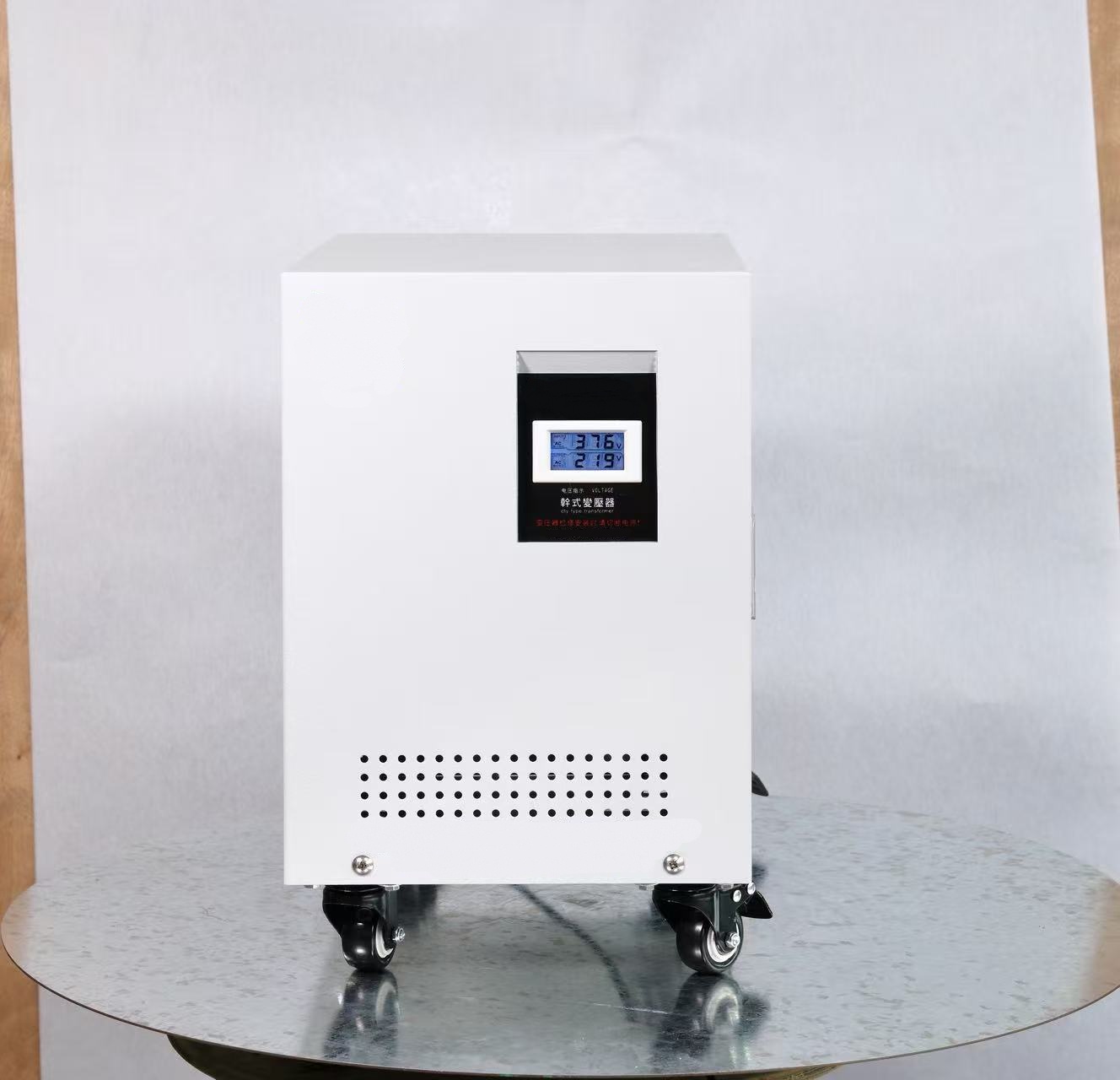

Руководство по 120-вольтным трансформаторам развязки: преимущества, область применения и выбор

Подбор мощности по показателям ВА и ватт для вашей нагрузки

При выборе 120-вольтного трансформатора развязки начните с расчета нагрузки:

Найдите значения мощности в ваттах или тока в амперах на этикетке оборудования (обозначаются как W или A при напряжении 120 В).
Переведите полученные данные в ВА

Для большинства электронных устройств: ВА ≈ Ватты ÷ 0,8 (при коэффициенте мощности 0,8).
Если указан ток, используйте формулу: ВА = Вольты × Амперы.

Суммируйте показатели всех устройств, которые вы планируете подключить, затем добавьте запас мощности в 30–50% — это позволит трансформатору работать без перегрева и продлит его срок службы.

Пример: Общая мощность оборудования составляет 400 Вт → выберите трансформатор развязки для рабочего стола мощностью не менее 600–700 ВА.

Если вы планируете подключать оборудование, которое потребляет повышенный ток при старте (ламповые усилители, моторы, электроинструменты), выберите трансформатор с еще большим запасом мощности, чтобы избежать ложных срабатываний защитных устройств и перегрева.

Торовидное и ламинированное ядро: влияние на шум и эффективность

Тип ядра напрямую влияет на повседневную работу 1:1 трансформатора развязки на 120 В:

Торовидный трансформатор развязки

Более эффективен, компактнее и легче при одинаковой мощности в ВА.
Работает тише, создает слабые рассеянные магнитные поля — идеально подходит для снижения аудиопомех, студийных стойок и домашних лабораторий.
Стоит немного дороже, может потреблять повышенный пусковой ток при включении в сеть.

Ламинированное EI-ядро

Более громоздкое, может издавать более сильный механический гул.
Отличается высокой прочностью и экономичностью — подходит для промышленных 120-вольтных трансформаторов развязки и использования в обычных мастерских.
Чаще является более выгодным выбором, если вес и размер не являются критичными параметрами.

Для высококачественных аудиосистем, студий и рабочих столов с чувствительной электроникой я рекомендую выбирать модели с торовидным ядром. Для эксплуатации в условиях интенсивной работы в мастерских и промышленных помещениях ламинированные трансформаторы являются отличным надежным вариантом.

Экранирование, фарадеевы экраны и качество сборки

Если вы хотите получить действительно чистое развязанное питание 120 В переменного тока, не пренебрегайте экранированием:

Электростатический/фарадеев экран между первичной и вторичной обмотками помогает блокировать электромагнитные и радиочастотные помехи, а также высокочастотный шум. Это особенно важно для 120-вольтных аудиотрансформаторов развязки и чувствительных измерительных приборов.
Ищите модели с выводом экрана для заземления и четко обозначенным заземляющим клеммником.
Предпочтение стоит отдавать устройствам, оснащенным:

Толстым металлическим корпусом;
Надежными креплениями для фиксации проводов и клеммами;
Качественной внутренней проводкой и изоляцией.

Если вы уже модернизируете свою систему электропитания, сочетание данного трансформатора с понижающим трансформатором прочной конструкции станет разумным шагом для обеспечения долговременной надежности и безопасности.

Полезные функции: розетки, переключатели, измерительные приборы, защита от скачков напряжения

Наличие нужных функций упрощает эксплуатацию и повышает безопасность использования:

Несколько розеток (предferably в отдельной развязанной группе) для подключения нескольких устройств одновременно.
Выключатель питания и автоматический выключатель с функцией сброса — позволяют отключить питание без необходимости извлекать вилку из розетки.
Вольтметр/амперметр для отображения текущих параметров нагрузки в реальном времени.
Защита от скачков напряжения и фильтрация — помогают подавлять пики напряжения, что особенно важно для винтажного оборудования и ламповых усилителей.
Развязанная заземляющая розетка — обеспечивает более чистый звук и снижает вероятность возникновения заземлительных петель.

Для интенсивно используемого трансформатора развязки на рабочем столе я рекомендую выбирать модели с минимум одной фронтальной розеткой, основным переключателем и защитным устройством от перегрузки.

Безопасностная сертификация: EAC

В России, если вы придаете большое значение безопасности и страхованию, наличие сертификации — это не преимущество, а необходимость:

Знак EAC свидетельствует о том, что трансформатор соответствует российским стандартам безопасности.

Для клинических условий выбирайте медицинские трансформаторы развязки, обладающие следующими характеристиками:

Низкий ток утечки
Медцинские розетки
Специальная медицинская сертификация (например, эквивалентная сертификации UL 60601)

Если вы проводите установку вблизи критически важного электрооборудования или щитов с автоматическими выключателями, вы также должны следовать требованиям NEC и местным нормативам — так же, как это требуется при безопасной замене распределительных щитов.

Категории ценового сегмента: начальный, средний, профессиональный

Подбирайте трансформатор в соответствии с предполагаемым сценарием использования:

Начальный сегмент

Компактные 120-вольтные трансформаторы развязки (мощность 150–500 ВА).Подходят для ремонта электроники в качестве хобби, самодельных проектов и небольших измерительных работ.

Средний сегмент

Трансформаторы мощностью 500–1500 ВА с улучшенным экранированием и фильтрами переменного тока.Идеальны для высококачественных аудиосистем, домашних студий и серьезных лабораторных рабочих столов.

Профессиональный / промышленный сегмент

Трансформаторы мощностью от 2 кВА и выше, с прочным корпусом, часто подключаемые напрямую проводами (без розеток).Лучший выбор для мастерских, морских систем с трансформатором развязки, автомобильных установок с 120-вольтным трансформатором развязки и коммерческих аудиостойок.

Я всегда рекомендую выбирать трансформатор с запасом мощности — список вашего оборудования неизменно расширяется, и трансформатор никогда не должен стать слабым звеном в цепи.

Лучшие варианты 120-вольтных трансформаторов развязки

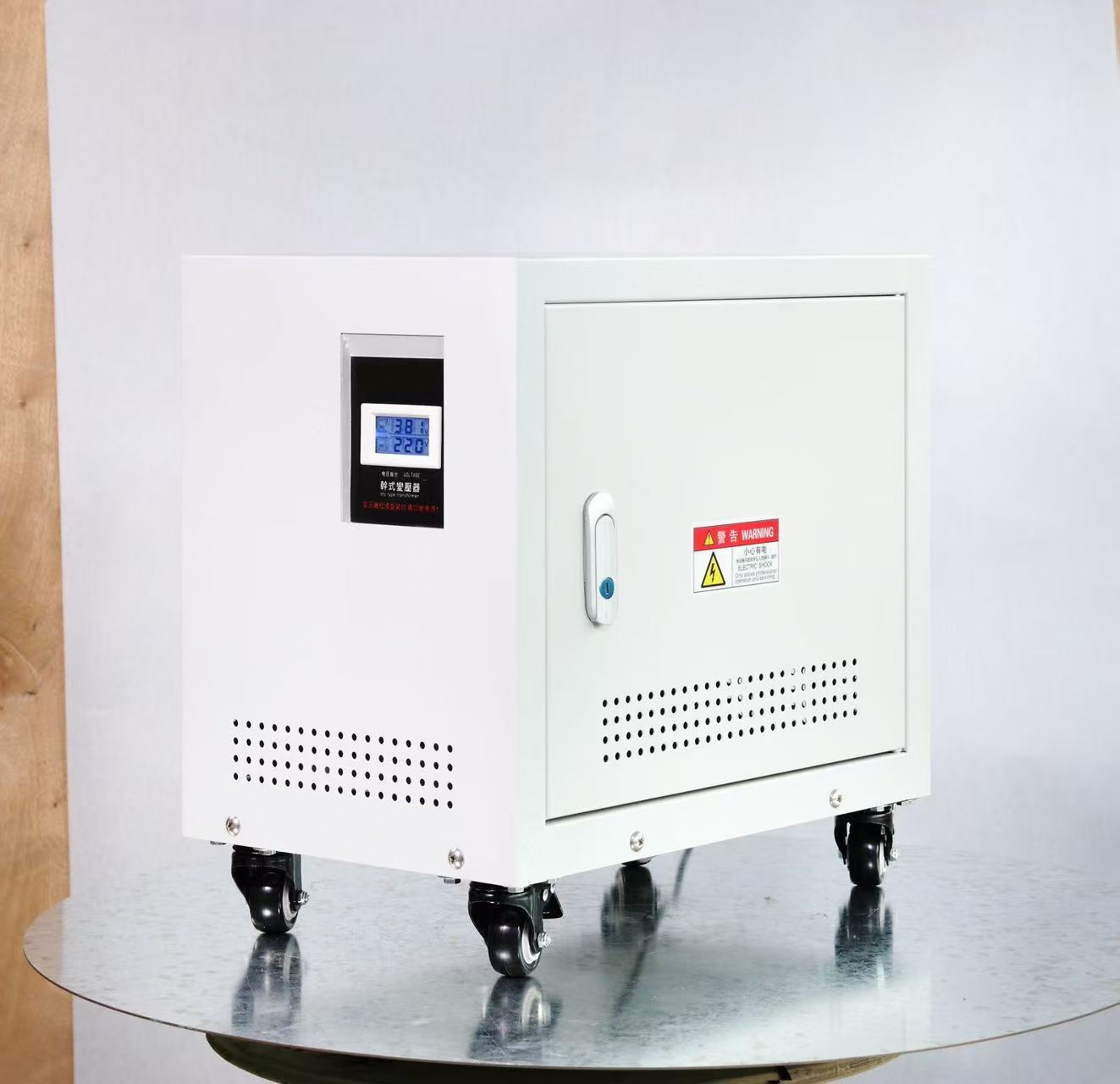

Руководство по 120-вольтным трансформаторам развязки: преимущества, область применения и выбор

Маломощные 120-вольтные трансформаторы развязки (для рабочих столов и хобби)

Для ремонта электроники, самодельных проектов и небольшого измерительного оборудования обычно достаточно компактного 1:1 трансформатора развязки на 120 В мощностью 300–500 ВА. Мне нравятся модели, оснащенные следующими элементами:

1–2 заземленными розетками на 120 В на передней панели
Защитой от перегрузки и четко видимым выключателем питания
Базовой фильтрацией ЭМИ/РЧИ для обеспечения более чистого питания на рабочем столе

Качественный трансформатор развязки для рабочего стола снижает риск поражения электрическим током при диагностике подключенных к сети цепей и защищает измерительное оборудование от помех в домашней электросети.

Трансформаторы развязки среднего класса на 120 В (для аудиосистем и домашних лабораторий)

Для домашних студий, высококачественных аудиосистем и более серьезных лабораторий оптимальным выбором является 120-вольтный аудиотрансформатор развязки мощностью 1000–2000 ВА. Обратите внимание на наличие таких характеристик:

Конструкции с торовидным трансформатором развязки для минимизации гула
Встроенного фарадеева экрана для эффективной фильтрации ЭМИ/РЧИ помех
Нескольких развязанных розеток для подключения усилителей, цифроаналоговых преобразователей и интерфейсов
Опциональных измерительных приборов для контроля напряжения и тока

Эти модели идеально подходят как трансформаторы для снижения аудиопомех и изоляторы заземлительных петель, особенно когда вам нужно устранить последний след фонового гула.

Мощные 120-вольтные трансформаторы развязки (для мастерских и промышленности)

Для мастерских, промышленных рабочих столов, автодомов и небольших морских установок более целесообразно использовать промышленные 120-вольтные трансформаторы развязки мощностью 3000–10000 ВА. Вот что я рекомендую:

Прочный металлический корпус и надежные варианты крепления
Высокую способность выдерживать пусковые токи для инструментов, компрессоров или крупных ламповых усилителей
Тепловую защиту, автоматические выключатели и четкие индикаторы состояния

В условиях интенсивной эксплуатации трансформатор развязки работает в паре с защитным оборудованием на входной стороне, включая автоматические выключатели и системы предохранителей, аналогичные тем, которые рассматриваются в обзоре пяти основных типов предохранителей от компании Weisho.

Что выделяет 120-вольтные трансформаторы развязки WEISHO

Трансформаторы развязки WEISHO разработаны для реального использования в России, а не только для соответствия лабораторным параметрам. На что я обращаю особое внимание:

Истинная гальваническая развязка с надежной отделкой первичной и вторичной обмоток
Прочные медные обмотки и низкошумные ядра для стабильной развязки 120-вольтного переменного тока
Модели с фарадеевым экраном, защитой от скачков напряжения и панелями с несколькими розетками
Конструкции, ориентированные на получение сертификата EAC, а также варианты медицинского класса, разработанные с учетом нашего опыта в области высоковольтного оборудования, например, серии комбинированных измерительных трансформаторов

Будь то обеспечение безопасности при ремонте электроники, очистка питания в студии или развязка нагрузок в автодомах и морских установках, я разрабатываю и рекомендую трансформаторы WEISHO как оборудование, которое покупают один раз и используют надежно на протяжении многих лет.

Безопасная установка и эксплуатация 120-вольтного трансформатора развязки

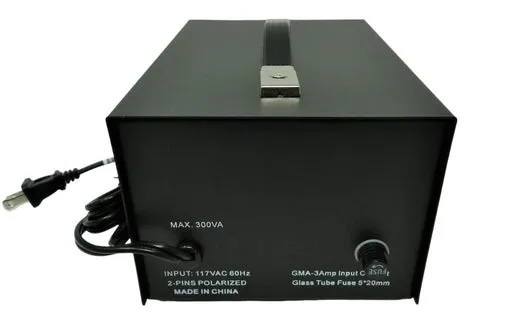

Руководство по 120-вольтным трансформаторам развязки: преимущества, область применения и выбор

Основные правила прокладки проводов и заземления — их нельзя игнорировать

При установке 120-вольтного трансформатора развязки прокладка проводов и заземление являются обязательными требованиями:

По возможности используйте должным образом заземленную трехконтактную розетку, подключенную к отдельной цепи.
Фазный, нулевой и заземляющий провода необходимо подключать строго в соответствии с инструкцией производителя — не догадывайтесь, а следуйте схеме.
Обеспечьте надежное и непрерывное соединение входного заземления (от сети в доме) — никогда не отключайте защитное заземление «для устранения помех».
На выходной стороне помните: 1:1 трансформатор развязки на 120 В разрывает прямую электрическую цепь, но для корпуса оборудования все равно требуется правильное заземление.
В крупных или ответственных системах (рабочие столы, лаборатории, коммерческое оборудование) трансформатор развязки следует дополнить соответствующими защитными устройствами на входной стороне, например, автоматическими выключателями или высоковольтным оборудованием, таким как внутриквартирные вакуумные автоматические выключатели, для безопасного распределения электроэнергии.

Оптимальное размещение трансформатора на рабочем столе или в стойке

120-вольтный трансформатор развязки работает более холодно и безопасно при правильном размещении:

Не ставьте его на пол, чтобы избежать попадания пыли и металлической стружки.
На рабочем столе разместите трансформатор сзади или сбоку, обеспечивая свободный доступ воздуха к вентиляционным отверстиям.
В стойке оставьте 1U пространства сверху и/или снизу для охлаждения — особенно это важно для торовидных трансформаторов развязки, которые нагреваются под нагрузкой.
Разместите аудиооборудование немного дальше от крупных трансформаторов, чтобы избежать появления магнитного гула в чувствительных предусилителях или микрофонах.

Распространенные ошибки и вредные привычки, которых следует избегать

Эти действия могут повредить оборудование или представлять угрозу для вашей безопасности:

Использование трансформатора развязки исключительно как устройства защиты от скачков напряжения — его назначение заключается в обеспечении гальванической развязки и безопасности, а не только в подавлении пиков напряжения.
Прямое подключение к домашней электросети без использования соответствующих розеток, крепежей для фиксации проводов или корпусов.
Перегрузка трансформатора сверх его номинальной мощности в ВА — это приводит к перегреву и сокращению срока службы устройства.
Обход предохранителей или автоматических выключателей «из-за частых срабатываний». Если они срабатывают, это означает, что в системе есть неисправность, которую нужно устранить.
Использование трансформатора развязки с оборудованием, которое уже оснащено импульсными блоками питания с встроенными фильтрами, и последующее необоснованное предположение о полной защите от поражения электрическим током. Вы все равно должны соблюдать осторожность при работе с подключенными к сети цепями.

Уход, охлаждение и техническое обслуживание для длительной службы

Если вы хотите, чтобы ваша система с 120-вольтным трансформатором развязки переменного тока служила долго, относитесь к ней как к важной части рабочего места:

Поддерживайте вентиляционные отверстия и входы вентиляторов свободными от засоров; время от времени очищайте их от пыли с помощью пылесоса.
Убедитесь, что трансформатор нагревается умеренно, а не до сильной горячести. Если вы не можете удерживать руку на корпусе несколько секунд, это означает либо перегрузку, либо недостаточный приток воздуха.
Не менее двух раз в год проверяйте кабели, разъемы и розетки на наличие потемнений, ослабления контактов или трещин.
Не ставьте тяжелое оборудование на трансформатор — обеспечьте ему устойчивое основание и свободное пространство для циркуляции воздуха.

При правильном обращении 120-вольтный трансформатор развязки становится одним из самых безопасных и надежных инструментов на рабочем столе для ремонта электроники, работы с аудиооборудованием и защиты чувствительных устройств.

Часто задаваемые вопросы о 120-вольтных трансформаторах развязки

Нужен ли мне трансформатор развязки для ремонта?

Если вы работаете напрямую с подключенными к сети 120-вольтным оборудованием переменного тока — ламповыми усилителями, блоками питания, винтажными радиоприемниками, гитарными усилителями, лабораторными стендами — 120-вольтный трансформатор развязки является необходимым инструментом, а не роскошью. Он:

Разрывает прямую цепь с электросетью (обеспечивает гальваническую развязку)
Снижает риск поражения электрическим током при касании корпуса и заземления
Существенно повышает безопасность при диагностике неисправностей винтажного оборудования с «горячим корпусом»

Если ваша «ремонтная» работа ограничивается заменой платы или диагностикой низковольтных цепей постоянного тока с помощью блоков питания от розетки, обойтись без трансформатора развязки можно. Но для работы с открытыми цепями сети переменного тока в российских мастерских с напряжением 120 В трансформатор развязки на рабочем столе является правильным и безопасным решением.

Трансформатор развязки vs вариак vs устройство защиты от скачков напряжения

Эти три устройства выполняют совершенно разные функции:

120-вольтный трансформатор развязки (1:1)

Развязывает вас и ваше оборудование от заземления здания
Повышает безопасность при ремонте электроники, устраняет заземлительные петли и помех
Часто оснащен фильтрами от электромагнитных и радиочастотных помех (ЭМИ/РЧИ)

Вариак (автотрансформатор)

Позволяет регулировать напряжение переменного тока в диапазоне (обычно от 0 до 140 В)
Не обеспечивает гальванической развязки
Лучше всего использовать после трансформатора развязки при ремонте оборудования

Устройство защиты от скачков напряжения / удлинитель с защитой

Снижает амплитуду пиков и скачков напряжения
Не обеспечивает развязки, слабо устраняет помех
Является хорошим дополнением, но не заменяет 120-вольтный трансформатор развязки

Для правильного оснащения российского рабочего стола: сначала устанавливается трансформатор развязки, затем — вариак (если требуется регулируемое напряжение), а на входной стороне дополнительно подключается качественное устройство защиты от скачков напряжения.

Стандартный и медицинский 120-вольтный трансформатор развязки

Оба устройства обеспечивают развязку 120-вольтного переменного тока, но они изготовлены в соответствии с разными требованиями:

Стандартный 120-вольтный трансформатор развязки

Идеально подходит для аудиооборудования, лабораторий, морских судов, автодомов и общего электроники
Обладает хорошим уровнем изоляции, имеет небольшой или умеренный ток утечки
Как правило, имеет сертификацию EAC для общего использования

Медицинский 120-вольтный трансформатор развязки

Разработан для оборудования, контактирующего с пациентами, и для эксплуатации в больничных условиях
Обладает очень низким током утечки, изготовлен с соблюдением более строгих требований к изоляции и проходит дополнительные испытания
Часто используется в больничных системах с 120-вольтными трансформаторами развязки и клиническом оборудовании

Если вы работаете с высококачественными аудиосистемами, студийным оборудованием, лабораторными стендами или промышленными системами управления, стандартный 1:1 трансформатор развязки на 120 В обычно достаточно. Если трансформатор будет использоваться вблизи пациентов или критического оборудования для поддержания жизнедеятельности, необходим медицинский трансформатор развязки и система заземления, соответствующая медицинским нормам. Для более глубокого понимания различий между заземлением и конструкцией трансформаторов развязки рекомендуется изучить специализированный справочник по этим темам.

Диагностика распространенных неисправностей трансформаторов развязки

Когда 120-вольтный трансформатор развязки начинает работать некорректно, первым делом проверяю несколько базовых моментов:

Гул или вибрация

Легкий механический гул является нормальным явлением; громкий гул указывает на ослабление стальных листов сердечника, перегрузку или наличие постоянного тока в линии.

Проверьте крепление устройства, величину нагрузки и убедитесь, что она не превышает номинальную мощность в ВА.

Перегрев

Проверьте общую мощность подключенного оборудования в ваттах/ВА.

Для непрерывной работы нагрузка должна составлять не более 70–80% от номинальной мощности трансформатора.

Обеспечьте достаточный приток воздуха; торовидные трансформаторы развязки работают более холодно и тихо, чем многие трансформаторы с ламинированным сердечником.

Срабатывание автоматического выключателя или предохранителя

Начальный ток при включении крупных трансформаторов или ламповых усилителей может вызывать срабатывание быстродействующих автоматических выключателей.

Попробуйте использовать меднореагирующий предохранитель (в рамках допустимых норм) или включайте крупные нагрузки последовательно, а не одновременно.

Отсутствие выходного напряжения / низкое напряжение

Убедитесь, что входное напряжение действительно составляет 120 В.

Проверьте встроенные автоматические выключатели, переключатели или тепловые реле.

Осмотрите розетки и места подключения проводов на наличие ожогов или ослабленных контактов.

Если эти простые проверки не решают проблему, выньте устройство из эксплуатации и отправьте его на диагностику — особенно если он используется для питания критических нагрузок, например, медицинского, морского или промышленного оборудования на 120 В.
