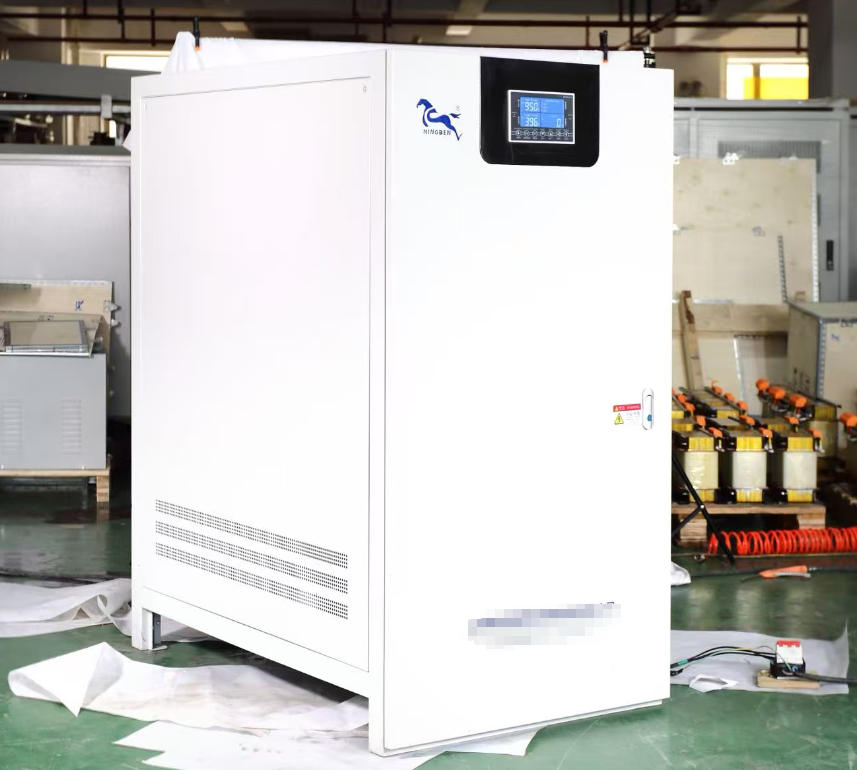

Принцип работы стабилизаторов напряжения простыми словами

Что такое стабилизатор напряжения?

Определение и основное назначение

Стабилизатор напряжения, часто называемый автоматическим стабилизатором напряжения (АСН), — это электротехническое устройство, предназначенное для подачи постоянного напряжения на нагрузку к его выходным клеммам, независимо от изменений во входящей электросети или входном напряжении. Его основная функция — выступать как защитный буфер между основной электросетью и чувствительным оборудованием.

Система непрерывно контролирует работу электросети. При выявлении колебаний напряжения, выходящих за установленные пределы, внутренняя контрольная схема запускает корректирующий механизм. Независимо от того, используется ли серводвигатель или релейное переключение, стабилизатор подстраивает напряжение под требуемый рабочий уровень (например, 220 В) и обеспечивает подачу чистого стабильного питания на подключенное электроприборы.напряжения:

Значение стабильности напряжения для электронной техники

Стабильное электропитание имеет ключевое значение для срока службы и эксплуатационных характеристик современной электронной техники. Пиксы напряжения (внезапные скачки) и его провалы могут привести к катастрофическому выходу из строя чувствительных компонентов.

Промышленное оборудование: Тяжелое машиностроительное оборудование требует точного соблюдения напряжения для поддержания крутящего момента и скорости; нестабильность приводит к простоям в производстве.
Медицинское оборудование: Высокоточное оборудование (например, КТ-сканеры) функционирует только при стабильном выходном напряжении — это гарантирует получение точных диагностических данных.
Бытовая техника: В холодильниках и кондиционерах есть электродвигатели, которые могут перегреться или выгореть при слишком сильном падении напряжения в сети.

Поддерживая эталонное напряжение, стабилизатор обеспечивает надежную защиту оборудования от перепадов, предотвращая немедленное повреждение аппаратуры и снижая степень износа внутренних схем в долгосрочной перспективе.

Разница между стабилизатором и регулятором напряжения

Хотя в профессиональной среде эти термины часто используют как синонимы, между универсальным регулятором и стабилизатором переменного напряжения есть существенные технические отличия.

Характеристика	Стабилизатор напряжения	Регулятор напряжения
Основное назначение	Корректирует сильные перепады входного напряжения в сети переменного тока до безопасного диапазона	Поддерживает строго постоянный уровень напряжения, чаще всего для отдельных электронных схем
Область применения	Предназначен для нагрузок переменного тока в масштабе всего дома, промышленного объекта или для отдельной бытовой техники	Часто используется как мелкий компонент внутри устройств (например, в блоках питания постоянного тока)
Принцип действия	Использует понижающий/повышающий трансформатор для физической корректировки формы переменного напряжения	Как правило, применяет электронное рассеивание или коммутацию для точной подгонки напряжения
Точность выходного параметра	Обеспечивает поддержание напряжения в безопасном рабочем диапазоне (например, ±1% – ±3%)	Гарантирует максимальную точность с практически нулевым отклонением

В компании «Вэйшоу» наши автоматические регуляторы напряжения (АРН) сочетают в себе надёжность стабилизатора и точность регулятора. Благодаря передовому микропроцессорному управлению они обеспечивают подключённым устройствам именно тот уровень питания, который необходим для оптимальной работы.

Зачем вам нужен стабилизатор напряжения?

Принцип работы стабилизаторов напряжения простыми словами

В идеальном мире напряжение в розетке было бы стабильным и неизменным. Но на практике электросеть динамична и часто нестабильна. Мы разработали наши стабилизаторы напряжения, чтобы они выступили в роли защитного буфера между непредсказуемой сетью и вашей ценной техникой. Без такой защиты оборудование напрямую подвергается хаотическим перепадам питания — это может привести к мгновенному выходу из строя или постепенному накопительному повреждению со временем. Как для промышленного оборудования, так и для чувствительных медицинских устройств, обеспечение постоянного напряжения не роскошь, а необходимость для бесперебойной работы.

Защита от перегрузки и понижения напряжения

Наиболее частыми угрозами для электроники являются провалы (понижение напряжения) и скачки (перегрузка напряжения). Эти колебания возникают, когда входное напряжение отклоняется от номинального значения. При слишком сильном падении напряжения двигатели в холодильниках или промышленных насосах не справляются с работой, потребляют избыточный ток и перегреваются. Наоборот, скачок напряжения за пределы безопасного порога мгновенно уничтожает чувствительные микросхемы.

Наши стабилизаторы оснащены схемой контроля, которая непрерывно отслеживает напряжение в сети. Если оно выходит за установленные пределы, система мгновенно активируется и корректирует показатели. Это гарантирует, что выходное напряжение остаётся в безопасном рабочем диапазоне, независимо от нестабильности входного сигнала.

Борьба с импульсными перегрузками и скачками

Помимо обычных колебаний, оборудование подвержено опасности кратковременных, но интенсивных всплесков энергии. Они возникают из-за разрядов молнии, переключений в сети или включения/выключения крупного оборудования поблизости. В то время как стандартные регуляторы напряжения лишь поддерживают стабильный уровень, наши продвинутые стабилизаторы имеют встроенные функции защиты от таких аномалий.

Для полной безопасности системы мы рекомендуем рассматривать комплексные меры защиты. Например, понимание принципа работы предохранительного выключателя поможет оценить важность изоляции оборудования при серьёзных сбоях в сети. Наши стабилизаторы подавляют эти скачки, не позволяя им повредить чувствительные внутренние компоненты подключённых устройств.

Увеличение срока службы и безопасности оборудования

Эксплуатация электроники при нестабильном питании подобна езде по дороге с множеством ям — она может работать некоторое время, но износ усилятся. Постоянная защита от перепадов обеспечивает работу устройств на проектной эффективности, снижая нагрев и нагрузку на внутренние детали.

Преимущества использования наших стабилизаторов:

Снижение риска отказов: Предотвращает преждевременный выход из строя двигателей и блоков питания.
Целостность данных: Защищает компьютеры и серверы от внезапных отключений и повреждения информации.
Экономия средств: Увеличивает срок службы дорогостоящего оборудования, откладывая необходимость в замене.

Благодаря стабильному выходному напряжению ваша техника работает точно так, как задумано производителем, что защищает ваши инвестиции на долгие годы.

Как работает стабилизатор напряжения?

Основной принцип работы: режимы понижения и повышения напряжения

В основе каждого автоматического стабилизатора напряжения (АСН) лежит возможность работы в режимах понижения и повышения напряжения — именно так мы компенсируем его колебания и обеспечиваем стабильный выходной параметр. Если входное напряжение в электросети опускается ниже требуемого уровня (провал), стабилизатор запускает режим повышения, добавляя недостающее напряжение до заданного значения. Наоборот, при резком росте или скачках напряжения он переходит в режим понижения, снижая параметр до нормы. Эта динамическая балансировка гарантирует, что нагрузка на выходных клеммах получает постоянное напряжение, защищая чувствительную электронику от повреждений.

Ключевые внутренние компоненты и их функция

Для эффективной работы стабилизатора напряжения отвечает набор специальных внутренних элементов:

Понижающий/повышающий трансформатор: Основной исполнительный элемент, физически изменяющий уровень напряжения за счет электромагнитной индукции.
Микропроцессор/электронное управление: «Мозг» устройства, обрабатывающее данные и определяющее момент корректировки напряжения.
Реле или серводвигатели: Механические исполнители, переключающие обмотки трансформатора или перемещающие угольные щетки для регулировки диапазона напряжения.
Системы защиты: В промышленных установках стабилизатор часто дополняется надежным коммутационным оборудованием (например, наружным вакуумным выключателем типа ZW32-12FG) или интегрируется с ним — это позволяет изолировать систему при критических отказах и обеспечить полную защиту электропитания.

Автоматический механизм обнаружения и корректировки напряжения

Эффективность стабилизатора обеспечивается непрерывным контролем параметров сети. Электронная система управления постоянно считывает показатели входящего питания и сравнивает их с стабильным эталонным напряжением. Если входной параметр выходит за установленные пределы или критический порог, микропроцессор мгновенно запускает корректировку:

Обнаружение: Сенсор фиксирует отклонение от нормы.
Сравнение: Логическая плата вычисляет разницу между фактическим входным и требуемым выходным напряжением.
Корректировка: Система активирует проходные переключатели или регулирует серводвигатель, выравнивая выходной параметр.

Весь этот процесс занимает миллисекунды — благодаря этому электрооборудование работает плавно и без перебоев.

Основные типы стабилизаторов напряжения

Не все устройства для защиты электропитания созданы одинаково. В зависимости от чувствительности оборудования и степени выраженности колебаний напряжения в сети разные технологии обеспечивают разный уровень защиты и скорость реакции. Ниже представлен разбор основных типов автоматических стабилизаторов напряжения (АСН), представленных на рынке.

Релевое стабилизатор напряжения

Это основной вариант для бытового использования. Если вы когда-либо слышали щелчки от стабилизатора, подключенного к холодильнику или кондиционеру — это именно релевое устройство.

Принцип работы: Использует электронную схему и набор реле для переключения между разными обмотками трансформатора. При обнаружении выхода напряжения за установленные пределы контрольная схема переключает реле в режим понижения или повышения напряжения.

Идеально для: Стандартной бытовой техники (холодильники, телевизоры), где сверхвысокая точность не является критической.

Плюсы: Экономичность, простая конструкция, надежность для повседневного домашнего использования.

Минусы: Скорость переключения немного ниже, чем у цифровых моделей; точность выходного напряжения обычно составляет ±5% – ±10%.

Сервоуправляемый стабилизатор напряжения

Для чувствительной электроники, требующей высокой точности питания, сервоуправляемые модели являются выбором номер один. В отличие от ступенчатого переключения реле, они обеспечивают непрерывную корректировку напряжения.

Принцип работы: Система оснащена серводвигателем, соединенным с понижающим/повышающим трансформатором. Микропроцессор или электронная схема управления управляет двигателем, регулируя положение рычага на трансформаторе и поддерживая постоянное выходное напряжение. Этот механизм основан на тех же принципах, что и управление электрическими сигналами в токовых и напряжительных трансформаторах — благодаря этому нагрузка получает точно необходимый параметр питания.

Идеально для: Промышленного оборудования, медицинской техники, а также для стабилизации напряжения во всем доме при сильных колебаниях входного параметра в сети.Плюсы: Экстремально высокая точность (часто ±1%), способность справляться с сильными скачками напряжения, надежность при работе с высокой нагрузкой.

Минусы: Наличие подвижных частей (двигателя), которые могут требовать технического обслуживания со временем.

Статический (без контактный) стабилизатор напряжения

Для критически важных приложений, где даже миллисекундная задержка недопустима, предназначены статические стабилизаторы. Как следует из названия, в их конструкции нет подвижных частей.

Принцип работы: Эти устройства используют силовые электронные преобразователи (например, ИGBT) и высокоскоростной микропроцессор для управления напряжением. Вместо механического переключения регулировка выходного параметра осуществляется электронным путем.

Идеально для: ЧПУ-оборудования, чувствительной лабораторной техники, центров обработки данных, требующих мгновенной защиты электропитания.

Плюсы: Молниеносная скорость реакции (практически мгновенная), бесшумная работа, высокая надежность (нет механических частей, подверженных износу).

Минусы: Как правило, более высокая стоимость по сравнению с сервоуправляемыми и релевыми моделями.

Магнитно-индукционный стабилизатор напряжения

Также известный как феррорезонансный стабилизатор — это надежное устройство, регулирующее питание за счет магнитных свойств, а не электронных компонентов.

Принцип работы: Операция основана на принципе магнитной насыщенности. Конструкция изолирует выходные клеммы от колебаний входного напряжения за счет схемы насыщенного трансформатора.

Идеально для: Жестких эксплуатационных условий, где электрооборудование нуждается в защите от сильного электрического шума и критических импульсных перегрузок.

Плюсы: Экстремальная прочность, отсутствие подвижных частей, отличная изоляция от линейного шума сети.Минусы: Большой вес и габариты, чувствительность к изменениям частоты питания в сети.

Область распространенного применения стабилизаторов напряжения

Принцип работы стабилизаторов напряжения простыми словами

Стабилизаторы напряжения – универсальное оборудование, обязательное там, где надежное электропитание неотъемлемое условие работы

В компании Вэйшоу наши устройства используются в самых разных условиях – от жилых квартир до высокотехнологических производственных цехов, обеспечивая бесперебойную работу оборудования независимо от колебаний входного напряжения.

Бытовое использование для домашней техники

В обычном жилом помещении электроника постоянно подвержена риску из-за нестабильности электросети. Мы разработали однофазные релевое и сервоуправляемые стабилизаторы специально для защиты чувствительной техники: холодильников, кондиционеров, телевизоров. Без защиты частые скачки и провалы напряжения постепенно повреждают внутренние компоненты устройств, приводя к их преждевременному выходу из строя.

Холодильники и морозильники: предотвращают выгорание компрессоров при понижении напряжения
Домашние развлекательные системы: исключают внезапные отключения и защищают чувствительные печатные платы
Климатическое оборудование: обеспечивает работу двигателей на номинальной частоте вращения, увеличивая их эффективность и срок службы

Защита промышленного и коммерческого оборудования

В промышленных условиях последствия нестабильного питания гораздо серьезнее: даже кратковременный провал напряжения может остановить производственную линию и привести к большим финансовым потерям. Наши мощные трехфазные стабилизаторы (например, серия SBW) разработаны для работы с тяжелыми индуктивными нагрузками на предприятиях. Они интегрируются в общую электропитательную инфраструктуру и обычно устанавливаются после промышленного коммутационного оборудования, очищая входящее в производство электропитание от колебаний.

ЧПУ-оборудование: поддерживает высокую точность автоматических резальных и фрезерных станков
Печатные машины: предотвращают смещение позиционирования и потерю бумаги из-за колебаний скорости работы
Лифты и эскалаторы: обеспечивают плавную работу и безопасность пассажиров

Специализированное использование в медицинских учреждениях и лабораториях

Медицинское и лабораторное оборудование относится к наиболее чувствительной категории. Устройства seperti КТ-сканеры, МРТ-аппараты, гематологические анализаторы требуют абсолютно постоянного напряжения для получения точных диагностических результатов. Для таких задач мы рекомендуем высокоточные сервоуправляемые или статические стабилизаторы. Они обеспечивают стабильный выходной параметр с мгновенной скоростью реакции, поэтому даже при проблемах в верхних участках сети – например, при диагностике и ремонте распределительных трансформаторов – чувствительное медицинское оборудование продолжает работать без сбоев и сохраняет точность измерений.

Медицинская визуализация: исключает артефакты на рентгеновских и МРТ-изображениях
Лабораторные анализаторы: гарантирует воспроизводимость результатов химических и биологических исследований
Системы жизнеобеспечения: обеспечивает бесперебойную работу оборудования для интенсивной терапии

Как выбрать правильный стабилизатор напряжения

Выбор стабилизатора не ограничивается покупкой самого мощного устройства – главное, подобрать параметры оборудования под конкретные условия электропитания. При недостаточной мощности защитные схемы будут постоянно срабатывать, а перепродажа устройства без необходимости приведет к лишним расходам.

Определение номинальной мощности и нагрузочной способности

Самый важный шаг – расчет общей мощности потребления всех защищаемых устройств. Необходимо учитывать не только рабочий мощность, но и пусковой ток – особенно для индуктивных нагрузок (двигатели, холодильники, кондиционеры), который часто превышает номинальный в 3–5 раз.Для надежной защиты и увеличения срока службы стабилизатора мы всегда рекомендуем выбирать устройство с номиналом на 20–30% выше рассчитанной общей нагрузки. Этот запас позволяет справляться с непредвиденными скачками напряжения и предотвращает постоянную работу оборудования на максимальной мощности, которая приводит к чрезмерному нагреву.

Алгоритм подбора мощности стабилизатора:

Перечислите все устройства: укажите мощность (Вт) или ток (А) каждого подключаемого электроприбора
Рассчитайте суммарное значение: сложите все указанные параметры
Примите коэффициент запаса: умножьте суммарное значение на 1,25 или 1,3
Проверьте пусковые нагрузки: для тяжелого оборудования уточните требования к пусковому току

Для сложных схем полезно разобраться в правильном расчете мощности трансформаторов – это гарантирует, что стабилизатор справится с пиковыми нагрузками всей инфраструктуры.

Однофазные и трехфазные системы

Определение типа входного электропитания простое, но обязательное условие – стабилизатор должен соответствовать существующей проводке здания.

Однофазные стабилизаторы: стандартный вариант для большинства жилых домов и небольших офисов (обычно 220 В). Для защиты компьютера, телевизора или обычного холодильника подходит однофазный сервоуправляемый или релевой стабилизатор.
Трехфазные стабилизаторы: требуются для промышленных объектов, крупных коммерческих зданий sowie жилых домов с тяжелым оборудованием (центральным климатическим системой, крупными насосами) на линии 380/400 В. Эти устройства контролируют три отдельные фазы, обеспечивая сбалансированное стабильное напряжение на всех линиях.

Основные функции и защитные блоки, на которые стоит обратить внимание

Современный стабилизатор напряжения должен выполнять не только функцию регулировки, но и выступать как комплексная защита для электроники. Мы проектируем наши устройства с интегрированными защитными комплексами, которые автоматически отключают нагрузку при опасных условиях работы сети.

При выборе устройства обратите внимание на эти ключевые параметры:

Характеристика	Функция	Преимущество и необходимость использования
Защита от перевысокого/пониженного напряжения	Отключает питание при выходе входного напряжения за установленные пределы	Предотвращает мгновенное выгорание компонентов при перепаде напряжения и повреждение двигателей при его понижении
Цифровой дисплей (LED/LCD)	Отображает показатели входного/выходного напряжения и тока	Позволяет контролировать состояние системы и уровень нагрузки в режиме реального времени
Система временной задержки	Задерживает восстановление выходного питания после отключения сети	Защищает компрессоры кондиционеров и холодильников от повреждений, вызванных слишком частым включением/выключением
Тепловая/защита от перегрузки	Отключает устройство при превышении допустимой температуры	Предотвращает внутреннее возгорание и повреждение трансформатора при длительной работе на пиковых нагрузках
Байпасный переключатель	Позволяет вручную подключить напрямую сетевой питание	Удобен при техническом обслуживании – не требует полного отключения всей схемы нагрузки

Если ваш стабилизатор оснащен этими встроенными защитными функциями, выходные клеммы всегда будут подавать чистое стабильное питание — независимо от любых нестабильностей в электросети.

Принцип работы стабилизаторов напряжения простыми словами

Советы по установке и техническому обслуживанию

Максимальная эффективность работы автоматического стабилизатора напряжения (АСН) начинается с правильной установки и регулярного ухода. Корректная монтаж обеспечивает точную работу электронных систем управления, а плановое обслуживание увеличивает срок службы внутреннего понижающего/повышающего трансформатора и серво механизмов.

Требования к правильной установке

Чтобы гарантировать стабильный выходной параметр и безопасную эксплуатацию, следуйте этим важным правилам монтажа. Окружение и проводка напрямую влияют на способность стабилизатора компенсировать колебания напряжения.

Вентиляция – главный фактор: Устанавливайте устройство в хорошо проветриваемом сухом помещении. Внутренние компоненты, особенно обмотки трансформатора, выделяют тепло во время корректировки напряжения. Обеспечьте зазор вокруг корпуса не менее 15 см для свободного циркуляции воздуха.

Соответствующий сечение проводов: Используйте провода с сечением, подходящим под номинальную мощность стабилизатора. Провода малого сечения создают дополнительное сопротивление, приводя к нагреву контактов на входных и выходных клеммах.

Защита входной линии: Рекомендуется установить предохранитель или автоматический выключатель на входной линии. Это обеспечивает необходимую изоляцию и защиту от мощных коротких замыканий до того, как питание поступит на микропроцессор стабилизатора.

Заземление: Надежно подключите заземляющий провод. Он отводит паразитные токи в землю, защищая как электрооборудование, так и пользователя от поражения электрическим током.

Проверка нагрузки: Перед включением убедитесь, что подключенная нагрузка не превышает номинальную мощность устройства. Для оптимальной защиты электропитания рекомендуем поддерживать нагрузку на уровне 80% от максимального номинала стабилизатора.

Плановое техническое обслуживание для долгосрочной надежности

Регулярные проверки предотвращают непредвиденные отказы и поддерживают точность эталонного напряжения. Если статические стабилизаторы практически не требуют обслуживания, то сервоуправляемые модели нуждаются в периодическом внимании.

Мероприятие технического обслуживания	Частота проведения	Необходимые действия
Визуальный осмотр	Ежемесячно	Проверить показания на LED/LCD дисплее, убедиться, что значения входного и выходного напряжения соответствуют установленным пределам
Уборка пыли	Ежеквартально	Удалить пыль из вентиляционных отверстий — скопление пыли на печатной плате управления приводит к перегреву
Проверка соединений	Раз в шесть месяцев	Затянуть все винтовые соединения на входных и выходных клеммах — ослабленные соединения вызывают искрение и падение напряжения
Проверка угольных щеток	Ежегодно	Для сервоуправляемых моделей осмотреть контакт угольных щеток с тороидальным трансформатором; заменить изношенные щетки, чтобы сохранить плавную работу в режимах понижения и повышения напряжения

Признаки необходимости ремонта или замены стабилизатора напряжения

Если автоматический стабилизатор напряжения начинает выходить из строя, ваше оборудование оказывается под угрозой перепадов напряжения. Обращайте внимание на эти сигналы, свидетельствующие о том, что устройство больше не обеспечивает эффективную корректировку напряжения:

Постоянный перегрев: Если корпус устройства горячий на ощупь даже при обычной нагрузке, вероятно, повреждены внутренние обмотки или система охлаждения.
Нестабильный выходной параметр: Если выходное напряжение сильно колеблется или существенно отклоняется от заданного значения (220 В) при стабильном входном напряжении, это может указывать на отказ электронной контрольной схемы или серводвигателя.
Частое срабатывание защиты: Если устройство постоянно отключает питание (активирует режим защиты) при нормальном входном напряжении в сети, неисправны внутренние сенсоры или защитные реле.
Непривычные звуки: Громкий гул или скрип чаще всего свидетельствуют о механических неисправностях серводвигателя или об ослаблении сердечника понижающего/повышающего трансформатора.
