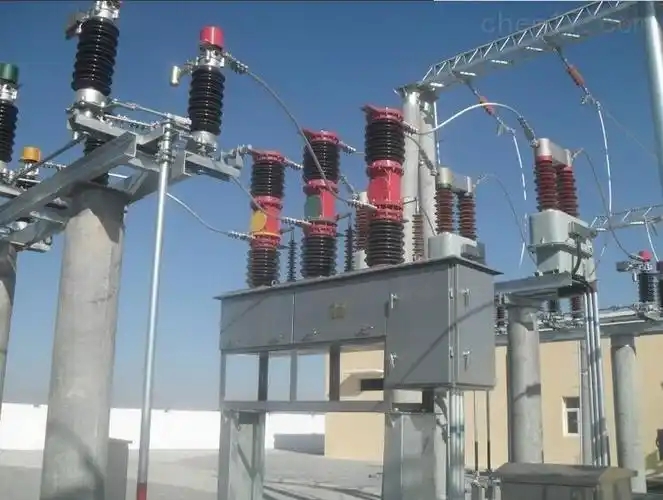

Понимание принципа работы вакуумного выключателя
Как вакуумные дугогасители гасят дугу
Контакты размыкаются внутри герметичной вакуумной камеры (очень низкое давление, практически отсутствие газа).
Дуга представляет собой металлическую паровую дугу, а не дугу в воздухе или SF₆.
Когда переменный ток проходит через нулевой переход, металлический пар конденсируется обратно на контактах и экранах.
При практически полном отсутствии газа дуга не может поддерживать себя, поэтому гасится быстро, а диэлектрическая прочность (изоляционная способность) восстанавливается мгновенно.

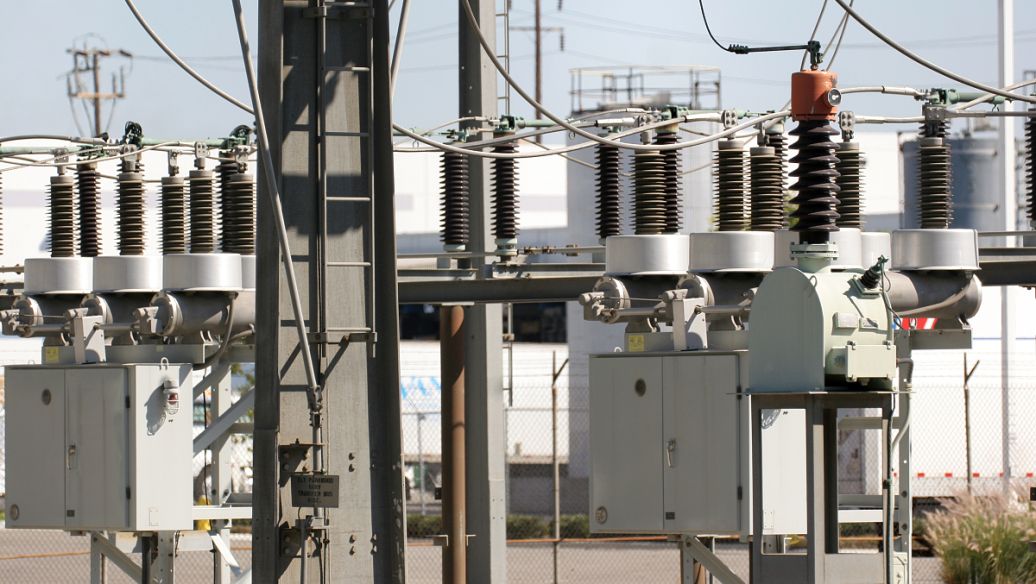

Ключевые компоненты вакуумного выключателя
Неподвижной контакт — Статичный контакт внутри вакуумной камеры, подключённый к шине или линии.
Подвижной контакт — Контакт, который размыкается и замыкается вместе с приводным механизмом.
Вакуумная камера (вакуумный дугогаситель) — Герметичный керамический/металлический корпус, поддерживающий вакуум вокруг контактов.
Приводной механизм — Пружинный заряжающий механизм или моторно-пружинная система, обеспечивающая силу для замыкания и отключения (отсечки) выключателя.
Изолированная тяговая связь и толкательные стержни — Передают движение от механизма к подвижному контакту.
Вспомогательные контакты и положительные переключатели — Передают статус защитным реле, системам SCADA и локальным индикаторам.
Преимущества перед SF₆-, воздушными и масляными выключателями
Отсутствие работы с газом SF₆ — Исключает проблемы с парниковыми газами и сложное управление утечками газа.
Отсутствие масла — Нет риска пожара из-за масла, снижается риск экологического заражения при активации.
Компактность и чистота — Меньшие габариты, более чистые помещения с распределительным оборудованием, сниженный риск загрязнения.
Низкие требования к обслуживанию — Длинный механический и электрический ресурс, меньше внутренних компонентов, требующих обслуживания.
Быстрое прерывание тока — Очень короткая длительность дуги, снижающая тепловое и механическое напряжение на оборудовании.
Как конструкция ВВ влияет на безопасную эксплуатацию
Быстрое герметичное гашение дуги снижает энергию дугового всплеска по сравнению с устаревшими масляными или воздушными выключателями.
Встроенные механические и электрические запорные механизмы помогают предотвратить:
Установку/удаление под нагрузкой
Замыкание на заземлённую цепь
Работу с разряжённой пружиной
Чёткие механические индикаторы (ОТКЛЮЧЁН/ЗАМКНЁН, пружина заряжена, положение установки) снижают ошибки оператора и неверное интерпретирование статуса.
Встроенное устройство защиты от многократного замыкания блокирует повторяющиеся команды на замыкание при неисправности, предотвращая опасное быстрое перезакрытие.
Предостережения безопасности перед любой операцией с вакуумным выключателем
ЛИБО (Личное защитное оборудование) для эксплуатации ВВ (защита от дугового всплеска и электротраumas)
Комплект для защиты от дугового всплеска или спецодежда с сертифицированным классом защиты от дугов, соответствующая энергии воздействия на оборудовании
Изолирующие резиновые перчатки с кожаными защитными накладками, прошедшие испытания и имеющие действующий срок годности
Маска или капюшон с сертифицированным классом защиты от дугов, защищающие подбородок и шею
Каска/шлем, защитные очки и средства защиты слуха
Защитные ботинки с сертификацией на защиту от электрических опасностей и не поскользкими подошвами
Локализация и маркировка (LOTO) при работе с вакуумным выключателем
Отключите и отсеките вакуумный выключатель с помощью обычной ручки управления или пускового переключателя
Откройте и изолирующие устройства в соответствии с процедурой
Установите персональную запорную накладку и маркировку на каждом изолирующем пункте с чёткой идентификацией
Проверка на работоспособность: после выполнения LOTO попытайтесь замыкнуть выключатель с локального пуска, чтобы подтвердить, что он не будет работать
Убедитесь, что никто не удаляет запорную накладку и не обходит запорные механизмы «только чтобы закончить работу».
Проверка на отсутствие напряжения и заземление
Используйте сертифицированный детектор напряжения соответствующего класса: сначала проверьте детектор на известном живом источнике, затем протестируйте все фазы, после чего снова проверьте детектор (метод «живой — мёртвый — живой»)
Подтвердите отсутствие напряжения на выводах линии и нагрузки ВВ связанных проводниках
Убедитесь в состоянии заземления: проверьте, что заземляющий переключатель распределительного оборудования (если установлен) визуально находится в заземлённом положении, а все переносные заземления правильно установлены на стороне линии и нагрузки в соответствии с требованиями
Никогда не полагайтесь только на имитационную схему или индикацию в пульте управления — всегда проверяйте непосредственно на оборудовании
Разрешение на работу и авторизация руководителя
Получите письменное разрешение на работу или распоряжение на переключения для любой запланированной операции
Убедитесь, что план переключений рассмотрен и одобрен квалифицированным руководителем или владельцем системы
Перед эксплуатацией убедитесь, что вы понимаете состояние системы (нагрузку, обратное питание, параллельные источники, параметры автоматического перезакрытия)
Проведение процедур эксплуатации вакуумного выключателя должен поручаться только квалифицированному и обученному персоналу, особенно при дистанционном управлении через SCADA или при риске возникновения неисправностей
Проверочный список перед эксплуатацией вакуумного выключателя
1. Визуальная проверка ВВ и распределительного оборудования
Ищите трещины, утечки масла/смазки, ржавчину, накопление пыли или любое загрязнение на:
Вакуумных камерах/дугогасителях
Изоляторах и барьерах (фарфоровые, эпоксидные или стеклянные изоляторы)
Соединениях и выводах шин
Крышках механизма и дуговых гасителей
Убедитесь, что нет болтов с ослабленными креплениями, отсутствующих болтов, сломанных шторок или искажений направляющих рельсов для установки.
Если видите следы утечки тока, ожоги или углеродные отложения — не эксплуатируйте выключатель до его осмотра и признания годным.
2. Проверка напряжения управляющей цепи и вспомогательного питания
Подтвердите, что постоянное напряжение управления находится в диапазоне, указанном производителем (обычно 110–125 ВДС или 48 ВДС на американских заводах).
Убедитесь, что переменное вспомогательное питание (для моторов заряда пружин, обогревателей и индикаторных ламп) доступно и находится в диапазоне ±10%.
Если при попытке замыкания напряжение на панели падает — остановитесь и устраните неисправность: слабое питание управления может привести к неполным операциям.
3. Проверка механических индикаторов
Индикатор «ОТКЛЮЧЁН/ЗАМКНЁН»: Подтвердите, что фактическое положение соответствует ожидаемому перед подачей любой команды.
Индикатор заряда пружины: Убедитесь, что замыкающая пружина показывает «ЗАРЯЖЕНА» (или зелёный/готовный статус). Никогда не пытайтесь замыкать выключатель с разряжённой или частично заряженной пружиной.
Положение установки
«РАЗЪЕДИНЁН» / «ИЗОЛИРОВАН»
Положение «ТЕСТ»
Положение «ОБСЛУЖИВАНИЕ» / «ПОДКЛЮЧЁН»
Положение установки должно полностью соответствовать процедуре — без исключений.
4. Исследование изоляционной прочности (тест на мегомметре)
Используйте мегомметр на 5 кВ для большинства средневысоковольтных ВВ (уточните у производителя).
Типичное ориентирное значение: >100 МОм между фазами и между фазами и землей обычно считается допустимым для чистого и сухого ВВ, но всегда сравнивайте с:
Минимальными значениями, указанными производителем
Предыдущими результатами тестов (отслеживайте тенденции)
Если результаты низкие — высушите/очистите оборудование и повторите тест. Не эксплуатируйте выключатель до стабилизации показателей изоляционной прочности.
5. Тест контактного сопротивления основных контактов ВВ
Используйте микроомметр (обычно с током испытания 100 А и выше).
Для большинства средневысоковольтных ВВ требуется
Контактное сопротивление в десятках микрооммов (например, 20–80 мОм на полюс в зависимости от номинала)
Приблизительно одинаковое значение для всех трёх фаз (ни одна фаза не должна отличаться более чем на ~30–50% от среднего показателя других)
Отслеживайте показания во времени. Рост сопротивления или существенно высокое значение у одной фазы — серьёзный сигнал о ослабленных соединениях или изношенных контактах.
6. Подтверждение соответствия номиналов на табличке системе
Сопоставьте номинальное напряжение ВВ (на табличке) с системным (например, класс 4,16 кВ, 13,8 кВ, 15 кВ).
Проверьте номинал номинального тока (например, 1250 А, 2000 А, 3000 А) на соответствие ожидаемой нагрузке.
Убедитесь, что номинал короткозамкнутого тока (симметричный и асимметричный в кА) равен или превышает доступный аварийный ток в этом месте.
Подтвердите класс времени прерывания и любые специальные функции (переключение конденсаторов, пусковой ток трансформатора и т.д.) в соответствии с приложением; это напрямую связано с защитой и оборудования и общей надёжностью системы, аналогично тому, как важно обеспечить согласование выключателей с устройствами, такими как заземляющие переключатели в средневысоковольтном распределительном оборудовании.
Если хотя бы один из этих тестов не пройден или вызывает подозрения — расценивайте это как сигнал к остановке. Попросите привлечь обслуживающий персонал или инженеров перед эксплуатацией вакуумного выключателя.
Правильная последовательность эксплуатации вакуумного выключателя (ВВ) в ручном и электрическом режимах
Пошаговая процедура замыкания вакуумного выключателя
Последовательность ручного замыкания (локальный панель):
Подтверждение готовности
Выключатель в правильном положении (в зависимости от требований — «ТЕСТ» или «ОБСЛУЖИВАНИЕ»).
Индикатор заряда пружины показывает «ЗАРЯЖЕНА».
Управляющее напряжение доступно; сигнал отсечки отсутствует.
Проверка статуса
Механический указатель показывает «ОТКЛЮЧЁН».
Имитационная схема или светодиоды панели подтверждают, что линия и шина находятся в ожидаемом состоянии.
Замыкание выключателя
Встаньте сбоку (и помните о границе дугового всплеска).
Нажмите кнопку «ЗАМЫКАНИЕ» или твёрдо поверните ручную ручку замыкания.
Подтверждение успешного замыкания
Механический индикатор переключается в положение «ЗАМКНЁН».
Ток в катушке замыкания снижается, как ожидается.
Статус в SCADA/DCS и имитационная схема показывают, что выключатель «ЗАМКНЁН».
Отсутствуют необычные звуки, вибрации или запахи.
Электрическое замыкание (дистанционная команда):
Переключатель «локальный/дистанционный» установлен в положение «ДИСТАНЦИОННЫЙ».
На этом линии нет активных отсечек/тревог.
Персонал по эксплуатации подтвердил безопасность включения в сеть.
Подтверждение дистанционного замыкания:
Индикатор «ЗАМКНЁН» в SCADA.
Ток линии и напряжение шины ведут себя как ожидается.
Отсутствуют неожиданные отсечки защиты или тревоги.
Пошаговая процедура отключения и отсечки ВВ
Нормальное отключение (локальное):
Проверьте, что отключение не нарушит работу критических нагрузок без резервного источника.
Встаньте сбоку от ячейки, находясь в рамках ЛИБО и границы дугового всплеска.
Нажмите кнопку «ОТКЛЮЧЕНИЕ/ОТСЕЧКА».
Подтвердите
Механический индикатор показывает «ОТКЛЮЧЁН».
Катушка отсечки кратковременно включается, затем выключается.
Ток на линии становится равным нулю (учтите возможные остаточные или ёмкостные токи).
SCADA/DCS и имитационная схема показывают статус «ОТКЛЮЧЁН».
Отсечка защитой (автоматическая):
Выключатель переходит в положение «ОТКЛЮЧЁН» без вмешательства оператора.
Локально и в SCADA появляется индикация тревоги/отсечки.
Не перемыкайте выключатель сразу; сначала выясните причину отсечки.
Как безопасно выполнить аварийную ручную отсечку
Если доступно, используйте дистанционную/аварийную станцию отсечки вне помещения с распределительным оборудованием.
Если необходимо выполнить отсечку локально
По возможности не стоит находиться прямо перед ячейкой.
Наденьте полное ЛИБО для защиты от дугового всплеска, соответствующее уровню энергии воздействия.
Используйте специальную кнопку «АВАРИЙНАЯ ОТСЕЧКА» или механический рычаг отсечки.
Незамедлительно подтвердите, что выключатель «ОТКЛЮЧЁН», и защитите район.
Дистанционная эксплуатация ВВ через SCADA или DCS
Используйте переключатель «локальный/дистанционный»: выключатель должен быть в режиме «ДИСТАНЦИОННЫЙ».
Подтвердите у персонала на месте:
Линия и нагрузка готовы к работе.
На цепи никто не работает (локализация и маркировка LOTO снята).
Выдавайте команды «ЗАМЫКАНИЕ» или «ОТКЛЮЧЕНИЕ» из пульта управления:
Отслеживайте обратную связь по статусу (ОТКЛЮЧЁН/ЗАМКНЁН, ВКЛЮЧЁН/ВЫКЛЮЧЁН).
Следите за неожиданными сигналами отсечки или тревогами.
Никогда не полагайтесь только на дистанционную индикацию при работе с оборудованием; всегда используйте проверку на месте и процедуру LOTO.
Рекомендуемые времена операций ВВ
Большинство средневысоковольтных вакуумных выключателей спроектированы для очень быстрой работы:
Типичное время замыкания: около 50–100 мс.
Типичное время отключения: около 40–80 мс.
В обычных условиях эксплуатации эти параметры не измеряются на месте, но вы должны:
Сравнивать результаты периодических измерений времени с значениями, указанными производителем.
Любая заметная замедлённость (видимая задержка между командой и движением) считать серьёзным сигналом и запланировать обслуживание.
Подтверждение успешной эксплуатации
Механические индикаторы
Указатель «ОТКЛЮЧЁН/ЗАМКНЁН» соответствует команде.
Индикатор заряда пружины («ЗАРЯЖЕНА/РАЗРЯЖЕНА») корректен.
Имитационные схемы и светодиоды
Однолинейная имитационная схема на ячейке показывает правильный статус выключателя.
Индикаторы шины и линии соответствуют ожидаемому потоку электроэнергии.
Обратная связь SCADA/DCS
Параметры статуса (выключатель отключён/замкнён, отсечка/тревога) соответствуют физическим индикаторам.
Измеряемые ток и напряжение соответствуют новой конфигурации.
Тревоги
Отсутствуют постоянные тревоги по катушке отсечки, мотору заряда пружины или запорным механизмам.
Любая необычная тревога после операции должна быть зафиксирована и проверена.
Строгое соблюдение этой безопасной последовательности эксплуатации ВВ каждый раз формирует привычки и снижает риск дуговых всплесков, ложных отсечек и повреждения выключателя.
Безопасная установка и извлечение выдвижного вакуумного выключателя (ВВ)
Положение «ТЕСТ» против положения «ОБСЛУЖИВАНИЕ»
Положение «ОБСЛУЖИВАНИЕ» (Подключён) — Основные первичные контакты полностью зацеплены; ВВ может переносить и прерывать рабочий и аварийный ток. Все управляющие цепи подключены к сети.
Положение «ТЕСТ» (Изолирован) — Управляющие цепи доступны для испытаний, но первичные контакты физически изолированы от шины. Выключатель не должен быть способен включать линию в сеть.
Положение «Разъединён/Извлечён» — Выключатель полностью извлечён из ячейки; используется для обслуживания, замены или хранения.
Всегда подтверждайте положение по:
Механическому индикатору положения на ВВ
Имитационной схеме или индикатору положения на двери распределительной ячейки
Пошаговая процедура установки (выдвижной ВВ)
Подтверждение изоляции и заземления
Убедитесь, что входные источники отключены и помечены.
Подтвердите, что заземляющий переключатель (если установлен) включен в требуемых местах.
Убедитесь, что ВВ отключён, а пружинные механизмы разряжены.
Осмотр ячейки и направляющих
Проверьте направляющие, шторки и контактные пальцы на наличие повреждений, грязи или препятствий.
Убедитесь, что все связанные устройства (например, внутренний изолирующий переключатель) находятся в правильном изолированном положении; если используется панельный внутренний изолирующий переключатель типа GN19, подтвердите, что он заблокирован в отключённом положении в соответствии с процедурой.
Вставка ВВ в ячейку
Сдвиньте или прокатите выключатель в отсек до положения «разъединён» или «промежуточное».
Подключите ручку для установки или встроенный механизм установки.
Перемещение в положение «ТЕСТ»
Медленно и плавно поверните ручку установки.
Внимательно следите за индикатором положения до тех пор, пока он не покажет «ТЕСТ/ИЗОЛИРОВАН».
Подтвердите соединение вторичного разъёма (если требуется) и наличие вспомогательного питания.
При разрешении процедуры выполните функциональные испытания (кратковременное замыкание/отсечка из управляющих цепей) при оставшейся изоляции первичной цепи.
Перемещение в положение «ОБСЛУЖИВАНИЕ»
Подтвердите, что ВВ отключён.
Продолжите установку из положения «ТЕСТ» в положение «ОБСЛУЖИВАНИЕ/ПОДКЛЮЧЁН».
Незамедлительно остановитесь, если почувствуете необычное сопротивление или услышите скрежет.
Подтвердите, что индикатор показывает «ОБСЛУЖИВАНИЕ/ПОДКЛЮЧЁН», а шторки полностью открыты.
Никогда не устанавливайте выключатель, если есть сомнения в:
Состоянии заземления шины или линии
Соответствии номиналов выключателя для данной ячейки
Механических повреждениях или невыровненности
Пошаговая процедура извлечения и изоляции
Отключение и отсечка выключателя
Отсеките ВВ с помощью локального пускового переключателя или дистанционной системы.
Подтвердите индикатор «ОТКЛЮЧЁН» и, если есть измерительное оборудование, что ток равен нулю.
Применение LOTO и подтверждение отсутствия напряжения
Соблюдайте процедуру локализации и маркировки (LOTO).
Используйте сертифицированные измерительные инструменты для подтверждения отсутствия напряжения на стороне линии и нагрузки в соответствии с требованиями NFPA 70E и правил завода.
Перемещение из положения «ОБСЛУЖИВАНИЕ» в «ТЕСТ»
Присоедините ручку для извлечения.
Медленно извлеките выключатель из положения «ОБСЛУЖИВАНИЕ» в «ТЕСТ/ИЗОЛИРОВАН».
Подтвердите, что индикатор показывает «ТЕСТ».
Перемещение из положения «ТЕСТ» в «Разъединён/Извлечён»
Продолжите извлечение до тех пор, пока индикатор не покажет «РАЗЪЕДИНЁН» (или полностью извлечён).
После полного разъединения выключатель можно вытащить по направляющим.
Физическая изоляция ВВ
Перенесите выключатель в безопасную зону для обслуживания.
Пометьте его как «НЕ В ЭКСПЛУАТАЦИИ», если он извлечён из-за неисправностей или для осмотра.
Запорные механизмы, которые никогда не стоит обходить
Запор на установку/извлечение — Предотвращает установку/извлечение выключателя, если он замыкнут.
Запор на дверь ячейки — Предотвращает открытие двери ячейки, если выключатель в положении «ОБСЛУЖИВАНИЕ» или замыкнут.
Запор на замыкание — Предотвращает замыкание выключателя в любом положении, кроме «ОБСЛУЖИВАНИЕ» или «ТЕСТ» (в зависимости от конструкции).
Запор на заземляющий переключатель — Предотвращает замыкание выключателя, если заземляющий переключатель включён.
Запор на вторичный разъём — Обеспечивает отключение управляющих цепей в определённых положениях.
Если запорный механизм блокирует действие:
Остановитесь.
Выясните причину (невыровненность, неправильное положение, механическая неисправность).
Обратитесь к инженерам или обслуживающему персоналу; не принуждайте механизм или используйте «хищные трюки» для обхода запора.
Проверки перед и после перемещения ВВ
Статус выключателя: Отключён, пружины разряжены, нет видимых повреждений.
Соответствие выключателя: Номиналы на табличке (напряжение, ток, короткозамкнутый ток) соответствуют ячейке.
Ячейка: Чистая, сухая, нет болтов с ослабленными креплениями, нет чужеродных предметов.
Запорные механизмы: Работают нормально, не заблокированы.
После установки/извлечения:
Индикатор положения: Чётко показывает «ТЕСТ» или «ОБСЛУЖИВАНИЕ» в зависимости от назначения.
Механические индикаторы: Индикаторы «ОТКЛЮЧЁН/ЗАМКНЁН» и заряда пружины соответствуют фактическому статусу.
Работа управления: Локальные и дистанционные пуски реагируют корректно (где разрешено).
Отсутствие необычных звуков, заёма или механических ударов при перемещении.
Предотвращение установки/извлечения под нагрузкой и избежание рисков дугового всплеска
Всегда сначала отключите и отсеките выключатель; подтвердите его отключение по индикатору, а при возможности — по измерительным данным или статусу реле.
Никогда не извлекайте замыкнутый выключатель — если механизм установки не двигается, остановитесь и подтвердите статус выключателя.
Наденьте соответствующее ЛИБО для защиты от дугового всплеска, соответствующее уровню энергии воздействия на распределительное оборудование: спецодежду с сертифицированным классом защиты от дугов, перчатки, маску, средства защиты слуха и ботинки в соответствии с требованиями NFPA 70E.
При установке/извлечении встаньте сбоку от двери ячейки, а не прямо перед ней.
Используйте дистанционные инструменты для установки/извлечения, если они имеются на объекте, особенно для средневысоковольтного оборудования с высоким уровнем энергии.
Убедитесь, что связанное оборудование (трансформаторы, предохранители и внутренние изолирующие переключатели, такие как внутренний силовой изолирующий переключатель GN19-12ST-1250A) находится в правильном изолированном состоянии перед перемещением выключателя.
Если что-то кажется неправильным — требуется чрезмерная сила для вращения ручки установки, необычный скрежет или несовпадающие индикаторы — немедленно остановитесь и относитесь к этому как к потенциальной опасности, а не к мелкому неудобству.
Распространённые ошибки при эксплуатации вакуумных выключателей
1. Замыкание ВВ на известную или подозреваемую неисправность
Если защитные реле отсекли выключатель — считайте, что неисправность существует (или существовала), пока это не подтвердится обратным.
Слепо перемыкание может:
Натянуть вакуумный дугогаситель и основные контакты
Повредить шины и кабели средневысоковольтного распределительного оборудования
Создать серьёзный риск дугового всплеска для оператора
Всегда:
Проанализируйте индикации реле и записи о неисправностях
Позвольте обслуживающему персоналу или инженерам устранить неисправность
Соблюдайте процедуры перезакрытия и включения в сеть, установленные на заводе
2. Эксплуатация с разряжённой или частично заряженной замыкающей пружиной
Индикатор заряда пружины не чётко показывает «ЗАРЯЖЕНА»
Мотор заряда пружины работает нестабильно или прерывисто
Замыкание с слабой пружиной может привести к:
Замедлённому перемещению контактов
Чрезмерному износу контактов
Незавершённому замыканию или ложным отсечкам
Если пружина не заряжается:
Снимите выключатель из эксплуатации
Устраните неисправности в замыкающем механизме и питании управления — не «принуждайте» его к работе
3. Игнорирование или неправильное понимание реле защиты от многократного замыкания
Скорее всего, существует активный сигнал отсечки или проблема с защитой
Исследуйте цепь отсечки и тревоги реле — не противодействуйте им
Уважайте защиту от многократного замыкания — она предотвращает быстрое перезакрытие и повреждение оборудования
4. Обход цепей отсечки или защитных запорных механизмов
Запирайте механические защёлки
Обходите запорные механизмы на двери, при установке/извлечении или по положению
Шунтируйте цепи отсечки, чтобы «сохранить его в эксплуатации»
Эти запорные механизмы предотвращают:
Установку/извлечение под нагрузкой
Замыкание в неправильном положении
Работу с открытыми дверями и подверженными риску персоналом
5. Неправильное чтение индикаторов заряда пружины и положения
Индикатор «ОТКЛЮЧЁН/ЗАМКНЁН» на выключателе
Положение установки (ТЕСТ, РАЗЪЕДИНЁН, ОБСЛУЖИВАНИЕ)
Окно индикатора заряда пружины («ЗАРЯЖЕНА»/«РАЗРЯЖЕНА»)
Не полагайтесь на:
Память («я оставил его отключённым ранее»)
Только имитационную схему в пульте управления — всегда проверяйте локальные механические индикаторы
6. Формирование хороших привычек при эксплуатации ВВ
Используйте чек-лист
Стандартную безопасную последовательность эксплуатации ВВ для отключения/замыкания/установки/извлечения
Включите проверку визуальных индикаторов, статуса пружины и запорных механизмов
Замедлите операцию
Один шаг за раз: проверка → команда → подтверждение
Не используйте «дважды повторяющуюся» команду на замыкание
Обучайтесь на реальном оборудовании
Практикуйтесь на деэлектризованном выдвижном вакуумном выключателе
Проведите операторов по каждому индикатору и запорному механизму, объяснив их назначение
Фиксируйте все необычные события
Неудачное замыкание, ложная отсечка, замедлённое отключение, странный звук
Используйте эти записи для доработки процедур и обслуживания
Проверки после эксплуатации и ведение учёта для ВВ
Подтверждайте итоговое положение каждый раз
Проверьте механический индикатор «ОТКЛЮЧЁН/ЗАМКНЁН» на ВВ.
Подтвердите имитационную схему и индикаторные лампы на распределительном оборудовании или экране SCADA.
Убедитесь, что положение установки (тест/обслуживание/изолирован) соответствует предполагаемому.
Осматривайте, слушайте и чуйте запахи на предмет проблем
Звуки: Слушайте необычный гул, стук или скрежет от ВВ или приводного механизма.
Вibration: Лёгкое прикосновение руки к панели (в соответствующем ЛИБО) может выявить необычную вибрацию.
Запах: Любой резкий, горелый или озоновый запах может указывать на ослабленное соединение, частичный разряд или внутреннюю неисправность.
Используйте ИК-сканирование для выявления горячих точек
Сканируйте шины, зажимы кабелей и первичные выводы ВВ на наличие горячих точек.
Сравнивайте фазы: если одна фаза нагревается сильнее других — это серьёзный сигнал.
Используйте ИК-данные для выявления ослабленных соединений или высокого контактного сопротивления до возникновения поломок.
Фиксируйте каждую эксплуатацию вакуумного выключателя
Запишите дату, время, идентификатор ВВ, название линии, имя оператора и причину эксплуатации.
Укажите, была ли эксплуатация локальной или дистанционной, ручной или электрической, а также обычное отключение/замыкание или отсечка.
Зафиксируйте все необычные явления (замедлённая операция, странный звук, задержка индикации, тревоги).
Отслеживайте количество операций для обслуживания и определения срока службы
Общее количество операций по сравнению с пределами, указанными производителем.
Количество прерываний неисправностей (отсечки при коротком замыкании) — они изнашивают ВВ намного быстрее, чем обычные переключения.
Тренды в результатах тестов (например, контактного сопротивления) в зависимости от количества операций.
Скоростно сообщайте и поднимайте в цепочке команд необычное поведение
Документируйте симптомы в журнале.
Немедленно уведомите инженерный отдел завода или электрообслуживание.
Если проблема может быть связана с дизайном или производством — поднимите вопрос в техническую поддержку производителя с историей эксплуатации и результатами тестов.
Если есть сомнения в безопасности — снимите ВВ из эксплуатации и пометьте его, пока не проведётся полный осмотр.
Рoutine обслуживание, обеспечивающее безопасность вакуумных выключателей
Рутиновое обслуживание, обеспечивающее безопасность вакуумных выключателей
Проверка ВВ каждые 6 месяцев
Эксплуатируйте ВВ локально (отключение/замыкание) и подтвердите плавное движение и нормальный звук.
Проверьте индикаторы положения и заряда пружины: «ОТКЛЮЧЁН/ЗАМКНЁН», пружина «ЗАРЯЖЕНА», положение «ТЕСТ/ОБСЛУЖИВАНИЕ».
Визуальная проверка выключателя и средневысоковольтного распределительного оборудования:
Отсутствие трещин на изоляторах или вакуумных камерах
Отсутствие утечек масла/смазки из механизма
Отсутствие чрезмерного накопления пыли, ржавчины или следов влаги
Проверьте питание управления (ПН/ПВ) на выводах и подтвердите, что катушки замыкания/отсечки получают правильное напряжение.
Подтвердите, что запорные механизмы (дверной, на установку/извлечение, ключевой) работают исправно и не обходятся.
Годовая программа профилактического обслуживания ВВ
Полное механическое функциональное тестирование: 10–20 ручных и электрических операций отключения/замыкания.
Тест контактного сопротивления на каждой фазе с сравнением с пределами, указанными производителем, и данными прошлого года.
Тест изоляционной прочности (мегомметр) между фазами и между фазами и землей (в соответствии с номиналами производителя/стандартом IEC 62271-100).
Проверьте счётчик операций, чтобы определить, приближается ли срок капитального ремонта.
Проанализируйте журнал выключателя, чтобы сопоставить фактическое количество операций с кривой обслуживания производителя.
Точки смазки и выбор смазки
Точки смазки (типичные)
Подшипники главного приводного вала
Шарниры рычагов/связей
Точки защёлки и элементов разблокировки замыкания/отключения
Направляющие для установки/извлечения (где указано)
Используйте только смазку, одобренную производителем (обычно)
Высокопроизводительная синтетическая или литиевая смазка
Ненасыщающая, широкого температурного диапазона, совместимая с пластиком
Никогда не перемазкивайте: только тонкий слой; предварительно удалите старую грязную смазку.
Визуальная и механическая проверка контактов и связей
Контакты (через окна для осмотра или инструменты производителя)
Проверьте индикаторы износа или нанесите метки; сравните с пределами ресурса.
Подтвердите равномерный износ контактов на всех трёх фазах.
Связи и приводные пружины
Ищите трещины, коррозию или удлинение на растяжных пружинах.
Проверьте, что все болты, штифты и расклинивающие ключи на месте и затянуты.
Подтвердите отсутствие заёма на всём протяжении хода — эксплуатируйте выключатель, наблюдая за механизмом.
Тест герметичности вакуума вакуумных дугогасителей
Проводите тесты герметичности вакуума с интервалами, рекомендованными производителем (часто раз в 3–5 лет или привязанными к количеству операций):
Распространённые методы: измерение износа контактов, тест на высокое напряжение (Hi-Pot) или портативный прибор для проверки вакуума по методике производителя.
Любая камера, не прошедшая тест или показавшая негативную тенденцию, немедленно снимите из эксплуатации и замените как полную сборку дугогасителя.
Очистка и затяжка соединений в средневысоковольтном распределительном оборудовании
Очистка
Протрите поверхности сухой неопиленной тканью; используйте только одобренные чистящие средства.
Удалите пыль с шин и изоляторов; используйте пылесос или сухой воздух низкого давления.
Затяжка
Проверьте момент затяжки на первичных соединениях, шинных стыках, зажимах кабелей и заземлительных шинах в соответствии с требованиями производителя.
Осмотрите на наличие обезцветения или точки коррозии, указывающих на предыдущее перегрев.
Диагностика проблем при эксплуатации вакуумных выключателей
Диагностика проблем при эксплуатации вакуумных выключателей
Диагностика ВВ, который не замыкается
Подтвердите питание управления: Убедитесь, что постоянное питание, предохранители и цепь замыкания выключателя исправны.
Проверьте заряд пружины: Убедитесь, что пружинный заряжающий механизм ВВ показывает «ЗАРЯЖЕНА», и мотор работает нормально.
Подтвердите запорные механизмы: Убедитесь, что выключатель полностью находится в правильном положении установки, двери закрыты, и никакой механический или электрический запор не блокирует замыкание.
Осмотрите катушку замыкания и проводку: Измерьте напряжение на катушке замыкания при подаче команды на замыкание; отсутствие напряжения указывает на проблему с上流 управлением, а наличие напряжения без движения — на неисправную катушку или заклинивший механизм.
Диагностика ВВ, который не отключается или не отсекается
Проверьте цепь команды отсечки: Подтвердите выходной сигнал реле отсечки, постоянное питание катушки отсечки и параметры защитного реле.
Протестируйте локальную отсечку: С безопасно деэлектризованным оборудованием используйте локальную кнопку «ОТСЕЧКА», чтобы проверить работоспособность механизма.
Ищите замедлённое или заклинившее движение: Любая задержка или замедлённое отключение указывает на высохшую смазку, изношенные связи или частичное механическое заём.
** Никогда не обходите цепи отсечки**: Если выключатель работает только при «помощи» — немедленно снимите его из эксплуатации.
Распространённые неисправности управляющих цепей и механизма
Вспомогательные контакты: Невыровненные или неисправные вспомогательные контакты ВВ могут блокировать замыкание, отсечку или передавать ложный статус в SCADA.
Ослабленные зажимы: Проверьте всю управляющую проводку, разъёмные блоки и плагиновые разъёмы на наличие ослабления или загрязнения.
Катушки и моторы: Стареющие катушки замыкания/отсечки и моторы заряда пружины могут потреблять большой ток, перегреваться или выходить из строя под нагрузкой.
Механическое заклинивание: Высохшая смазка, изогнутые связи или чужеродные предметы в направляющих выдвижного механизма могут вызвать заём в механизме ВВ. Современные конструкции ручков внутренних вакуумных выключателей помогают уменьшить такие проблемы, но всё равно требуют осмотра.
Безопасная изоляция и тестирование подозрительного ВВ
Примените локализацию и маркировку (LOTO): Откройте устройства, установите запорные накладки и маркировку, документируйте изоляцию.
Подтвердите отсутствие напряжения: Используйте измерительное устройство соответствующего класса для подтверждения отсутствия напряжения на стороне линии и нагрузки, затем установите заземление в требуемых местах.
Переместите в положение «ТЕСТ» или «ИЗОЛИРОВАН»: Никогда не диагностируйте выдвижной вакуумный выключатель в положении «ОБСЛУЖИВАНИЕ» с подключённой к сети шиной.
Проведите контролируемые тесты: При изолированном выключателе вы можете выполнить процедуру тестирования вакуумного выключателя (механические функциональные тесты, вторичное инжектирование в катушки, проверки изоляционной прочности и контактного сопротивления) без подвержения персонала риску дугового всплеска.
Когда обращаться к производителю или снимать из эксплуатации
Повторяющиеся неудачи при замыкании или отключении, даже после базовых проверок
Признаки внутреннего повреждения, ожогов, трещин в изоляции или необычных звуков/запахов
Неуспешное прохождение тестов на герметичность вакуумного дугогасителя или износ контактов за пределами лимитов, указанных производителем
Частые ложные отсечки, указывающие на глубокие проблемы с управлением или механизмом
Стандарты и регулименты для безопасной эксплуатации ВВ
Требования IEC 62271-100 для вакуумных выключателей
Определяет номинальное напряжение, ток и способность прерывания короткозамкнутого тока.
Устанавливает требования к типам испытаний: испытания на замыкание/прерывание тока, коротковременный ток, нагревание и механическая долговечность.
Требует доказанной возможности гашения дуги в вакуумных дугогасителях без выхода из строя внешней изоляции.
Требует проверённой координации изоляции и достаточных расстояний между проводниками/изоляторами.
IEEE C37.04 и C37.09 — Номиналы и испытания
IEEE C37.04:
Определяет номиналы: симметричный прерывистый ток, кратковременный ток, способность выдерживать коротковременный ток и цикл работы.
Согласовывает возможности ВВ с уровнями неисправностей системы и областью применения (внутреннее распределительное оборудование, наружный ВВ и т.д.).
IEEE C37.09:
Охватывает процедуры испытаний: испытания на замыкание/прерывание тока, переключение ёмкостей, механические операции и диэлектрические испытания.
Подтверждает, что выключатель действительно соответствует своим номиналам при реальных нагрузках.
Правила безопасности NFPA 70E при дуговом всплеске
Оценка риска дугового всплеска перед установкой/извлечением, замыканием или отключением выключателя.
Категория ЛИБО/класс защиты от дугов в зависимости от энергии воздействия на оборудование: спецодежда, маска, перчатки, балаклава, средства защиты слуха.
Строгие границы безопасного приближения (ограниченная, запрещённая) и защита от электротраumas.
Предпочтение к дистанционной эксплуатации ВВ в местах с высокой энергией дугового всплеска.
Правила электрической безопасности и стандартные операционные процедуры (SOP) завода
Письменные SOP для эксплуатации ВВ, установки/извлечения, изоляции и распоряжений на переключения.
Обязательная локализация и маркировка (LOTO) перед обслуживанием или тестированием.
Определённые уровни авторизации: кто может эксплуатировать, кто может выдавать/одобрять распоряжения на переключения.
Координация с другим оборудованием (трансформаторами, средневысоковольтным распределительным оборудованием) для избежания опасного обратного питания или неправильных операций.
Требования к обучению и компетентности
Формальное обучение по
Принципу работы ВВ и гашению дуги в вакуумном дугогасителе.
Локальным SOP, NFPA 70E и процедуре LOTO.
Установке/извлечении выдвижного ВВ и работе запорных механизмов.
Практические оценки: обучённая эксплуатация, имитация неисправностей, тренировки по аварийной отсечке.
Повторное обучение после инцидентов, изменений процедур или модернизации оборудования.
Документированные списки компетентных и авторизованных операторов и технических специалистов.
