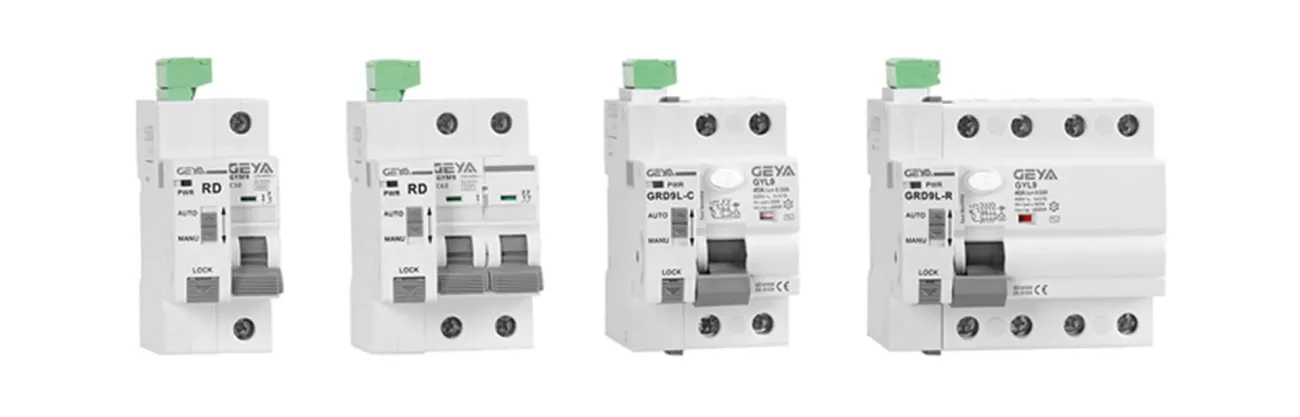

Как безопасно вручную сбросить автоматический релеавтомат

Когда требуется ручной сброс автоматического релеавтомата?

Ручной сброс автоматического релеавтомата (АР) следует выполнять только тогда, когда вы уверены, что устройство выполняет свою функцию, а не просто « доставляет неудобства». Заблокированный АР сигнализирует о том, что он обнаружил достаточный ток аварии, поэтому дальнейшее автоматическое замыкание уже не безопасно.

Блокировка после достижения максимального количества отключений АР

Большинство современных АР, включая устройства серии WEISHO WSR, имеют предустановленный максимальный счетчик отключений (например, 2, 3 или 4 отключения, после которых наступает блокировка). После того как АР достигает этой запрограммированной границы, он переходит в режим блокировки и остается в разомкнутом состоянии. В этом случае:

Автоматическое замыкание полностью прекращается.
После расследования причины необходимо выполнить ручной сброс (или ручное замыкание через панель управления).
Блокировку следует рассматривать как сигнал о постоянной неисправности, а не как обычное событие.

Если вам приходится постоянно выполнять ручной сброс одного и того же релеавтомата...

Меры безопасности перед ручным сбросом автоматического релеавтомата

Речь о ручном сбросе автоматического релеавтомата (АР) никогда не сводится к «просто переключению его обратно в положение «включено». В США при выполнении этой работы необходимо соблюдать требования OSHA и NFPA 70E, а также правила по коммутации и обеспечению безопасности, установленные вашим энергоснабжающим предприятием. Каждый ручной сброс релеавтомата следует рассматривать как высокорисковую работу.

Оценка риска дуговых вспышек и основы NFPA 70E

Прежде чем взять в руки изолирующую палку, вы должны знать следующее:

Проведите оценку риска дуговых вспышек на основе доступного тока аварии, напряжения системы и времени отключения. Используйте данные исследования системы или маркировку на риск дуговых вспышек, если они имеются.
Соблюдайте требования NFPA 70E в отношении:

1.Границ поражения током и дуговых вспышек

2.Ограничений на приближение (ограниченное, ограниченное, запрещенное)

3.Ситуаций, при которых требуется разрешение на работу с подключенным к сети оборудованием

Если линия или релеавтомат могут все еще находиться под напряжением, считать, что опасность дуговых вспышек реальна, даже если устройство «разомкнуто».

Обязательная средства индивидуальной защиты (СИЗ) для ручного сброса АР

Для большинства релеавтоматов распределительного уровня (15–38 кВ) обычно требуется СИЗ категории не ниже 2–4, в зависимости от результатов исследования. Как минимум, для ручного сброса вам понадобятся:

Одежда из огнестойкого материала (рубашка и брюки или комбинезон) с номиналом, превышающим рассчитанную энергию воздействия
Изолирующие резиновые перчатки класса 2 и выше с кожаными защитными накладками (или соответствующие уровню напряжения)
Щиток для лица или капюшон из огнестойкого материала с защитой подбородка и балахона
Каска, защитные очки и средства защиты слуха
Обувь класса EH (с защитная от электроудара) с хорошей сцепью для работы на опорах

Если маркировка на риск дуговых вспышек вашего энергоснабжающего предприятия указывает на необходимость использования СИЗ более высокой категории, ее следует соблюдать без исключений.

Безопасные дистанции приближения к релеавтомату

При ручном сбросе автоматического релеавтомата:

Соблюдайте минимальные дистанции приближения для вашего класса напряжения (в соответствии с требованиями OSHA/IEEE).
Оставайтесь вне границы риска дуговых вспышек, если работа не может быть выполнена дистанционно, и вы не используете полный комплект СИЗ.
Разместитесь сбоку, никогда не прямо перед изоляторами или механизмом управления — местами, где дуга или взрыв могли бы вырваться наружу.
Используйте изолирующую палку, соответствующую напряжению системы, чтобы максимально удалить тело от оборудования.

Отключение от сети, заземление и проверка на отсутствие напряжения

Если условия работы позволяют, всегда сначала отключите оборудование от сети:

1.Разомкните устройства восходящего направления и изолируйте релеавтомат.

2.Используйте детектор напряжения на всех фазах (с линии и нагрузочной стороны), чтобы подтвердить отключение от сети.

3.Приложите видимые заземляющие устройства ко всем фазам, если это предусмотрено процедурой и оборудованием позволяет.

4.Считать все оборудование подключенным к сети, пока вы не проверите отсутствие напряжения с помощью детектора соответствующей номинальной характеристики — который предварительно проверяется на известном источнике напряжения, а после использования проверяется повторно.

Для оборудования с газовой или масляной изоляцией (аналогично работе с выключателями на SF₆ при соблюдении процедур для оборудования с открытыми токосъемными зажимами) учитывайте: даже при разомкнутой линии внутренняя неисправность все еще может привести к опасному столкновению.

Правильное блокирование с маркировкой (LOTO) для АР

Прежде чем касаться какого-либо элемента автоматического релеавтомата:

Выполняйте процедуру LOTO пошагово — это обязательное требование, а не опциональное.
Заблокируйте и пометьте маркировкой все необходимые точки изоляции восходящего и нисходящего направления.
Проверьте, что контрольное напряжение (постоянный ток для управления АР) находится в состоянии, предусмотренном процедурой (часто для механических работ его отключают и фиксируют в этом положении).
Убедитесь, что все участники работ действуют в рамках одного разрешения/документа на обеспечение безопасности, а также что существует один ответственный за порядок коммутации.

Риски, связанные с окружающей средой и погодой, для наружных релеавтоматов

Наружные релеавтоматы (устанавливаемые на опорах или в наземных шкафах) несут дополнительные риски:

Дождь, снег, туман или высокая влажность увеличивают риск пробоя изоляции и падений. Если условия (погодные)…

Инструменты и оборудование, необходимые для ручного сброса автоматического релеавтомата

Как безопасно вручную сбросить автоматический релеавтомат

При планировании ручного сброса автоматического релеавтомата (АР) наличие подходящих инструментов в автомобиле (служебной машине) обеспечивает быстроту и безопасность выполнения работы.

Выбор подходящей изолирующей палки

Для ручного сброса и ручного замыкания/размыкания релеавтоматов, установленных на опорах:

Подберите изолирующую палку в соответствии с напряжением системы (согласно таблицам OSHA/IEEE).

— Класс 15 кВ: обычно палка длиной 8–12 футов (2,4–3,7 м)

— Класс 27–38 кВ: палка длиной 12–16 футов (3,7–4,9 м) или более

Используйте только проверенную изолирующую палку с отметкой даты и сертификацией ASTM.
Храните палку чистой, сухой и проверяйте ее регулярно (отсутствие трещин, сколов и загрязнений).

Рычаг управления/ручной рычаг сброса WEISHO

На релеавтоматах WEISHO обычно используется желтый рычаг управления или рычаг сброса:

Используйте универсальную головку для изолирующей палки, подходящую к рычагу управления WEISHO.
Убедитесь, что крюк или съемное устройство полностью входит на желтый рычаг WEISHO перед тем, как тянуть или вращать его.
Для тесных мест возьмите с собой как прямую, так и телескопическую изолирующую палку — чтобы достичь нужного угла к рычагу.

Предварительное использование детектора напряжения

Прежде чем выполнять любой ручной сброс релеавтомата:

Используйте детектор напряжения соответствующей номинальной характеристики (неконтактный или контактный, подходящий к напряжению линии).
Протестируйте детектор на известном источнике напряжения, проверьте изоляторы/линию релеавтомата, затем снова протестируйте детектор на известном источнике напряжения (проверка по трем точкам).
Никогда не полагайтесь только на устройство — считайте линию подключенной к сети, если она не изолирована, не заземлена и не проверена на отсутствие напряжения.

Визуальная проверка: бинокль или дрон

Для релеавтоматов на опорах внимательно осмотрите оборудование перед тем, как касаться чего-либо:

Бинокль: Быстрая проверка на наличие:

— Трещин или следов пробоя на изоляторах

— Утечек масла, поврежденных изоляторов

— Следов горения, птичьих гнёзд, контакта с деревьями

Камера дрона (где это разрешено и есть соответствующее обучение):

— Идеально для труднодоступных участков или крутых рельефов

— Помогает выявить проблемы на релеавтомате, соседних защитах от перенапряжений или примыкающем оборудовании (например, наружных трансформаторах), которые могли пострадать.

Если на релеавтомате или окружающем оборудовании есть механические повреждения — не выполняйте сброс, пока инженерный или технический персонал не подтвердит безопасность.

Запасные части и базовые инструменты для транспортировки

Я всегда планирую ручной сброс релеавтомата как небольшой выезд в поле:

Запасные батарейки для панели управления (24 В или 48 В, в зависимости от панели управления WEISHO)
Запасные низковольтные предохранители для управляющей цепи
Изолированные ручные инструменты (отвертки, ключи с шестигранником, крутящий ключ — по мере необходимости)
Средства для очистки: безлистовые тряпки, одобренный очиститель для терминалов панели управления
Портативный тестер (для измерения напряжения постоянного тока батареек и базовой проверки на целостность цепи)

Наличие подходящей изолирующей палки, инструментов для управления WEISHO, детектора напряжения и базовых запасных частей решает разницу между сбросом за 10 минут и долгим возвращением за недостающими предметами.

Общая процедура ручного сброса для большинства автоматических релеавтоматов (АР)

Если вы хотите узнать, как выполнить ручной сброс автоматического релеавтомата — шаги примерно одинаковы для большинства марок и моделей. Ниже приведен практический гид, адаптируемый к процедурам вашего энергоснабжающего предприятия и конкретному релеавтомату.

1. Подтверждение статуса блокировки АР

Прежде чем касаться чего-либо, подтвердите, что релеавтомат действительно в режиме блокировки, а не просто в обычном разомкнутом состоянии:

Проверьте панель управления на наличие индикаторов:

— «Lockout» (Блокировка), «L/O», «Max Trips» (Макс. отключений), «Fail to Close» (Не удалось закрыть)

— Счетчики отключений показывают достижение запрограммированного максимального количества операций

Осмотрите механический индикатор положения на корпусе или механизме:

— Флажок или диск с надписью «Open/Tripped/Lockout» (От разомкнут/Отключен/Заблокирован)

— Любой индикаторный переключатель или лампа «не замыкать», которая горит

Сверьте данные с диспетчером/SCADA, чтобы подтвердить, что они видят из удаленного режима.

Если индикаторы не совпадают (например, панель показывает «closed» (замкнут), но линия явно отключена от сети) — остановитесь и рассматривайте это как проблему с панелью управления, а не как простой ручной сброс.

2. Предварительное подтверждение устранения неисправности

Никогда не выполняйте ручной сброс релеавтомата «чтобы проверить, что произойдет». Вам нужно иметь достаточные основания полагать, что неисправность устранена:

Изучите данные о токе аварии, журналы защиты или записи реле (если доступны).
Получите отчет о патрулировании: была ли проверена линия на наличие:

— Падших проводов

— Контакта с деревьями

— Поврежденных изоляторов или крепежных элементов

Используйте соответствующий детектор напряжения (для линии) на сторонах источника и нагрузки, следуя правилам безопасности.

Если есть сомнения (частые отключения, видимые повреждения, запах горения, утечка масла) — не выполняйте сброс. Оставьте устройство неиспользуемым и передайте информацию вышестоящему уровню.

3. Безопасное позиционирование для работы с изолирующей палкой

Для релеавтомата на опоре безопасное положение — это всё:

Стоите сбоку, а не прямо под устройством или проводами.
Оставляйте себе свободный путь для отступления сзади.
Соблюдайте минимальную дистанцию приближения, соответствующую напряжению системы.
Используйте изолирующую палку нужной длины (с соответствующей номинальной напряжением, чистой, сухой и проверенной).

Если вам нужно больше деталей о безопасности при работе с коммутационным оборудованием — стоит согласовать процесс с надежным руководством по эксплуатации и безопасности коммутационного оборудования, например, тем, которое мы разработали для оптимизации безопасности и надежности коммутационного оборудования.

4. Пошаговый ручной сброс с использованием изолирующей палки

Каждая модель немного отличается, но большинство шагов ручного сброса релеавтомата выглядят так:

1.Подтвердите положение « разомкнут/заблокирован» по индикатору.

2.Убедитесь, что устройство находится в режиме «Non‑Reclose» (не замыкать), если это требуется процедурой.

3.С помощью изолирующей палки:

— Зафиксируйте ручной рычаг управления/сброса.

— Переместите рычаг по всей длине хода сброса (часто тяните вниз, затем вверх или вращайте по определенному дугу).

— Если производитель требует, удерживайте рычаг на мгновение в конце хода.

4.Позвольте механизму полностью вернуться в нормальное положение — не «подталкивайте» рычаг обратно.

5.Подтвердите по механическому индикатору положения: теперь он должен показывать «Closed» (замкнут) (если вы замыкаете) или «Ready to Close» (готов к замыканию) — в зависимости от конструкции.

6.Подтвердите на панели управления:

— Счетчик отключений сброшен или показывает «available» (доступен).

— Нет активной тревоги о блокировке

— Статус «Ready/Healthy» (Готов/Норма).

Замыкайте релеавтомат только при наличии разрешения на работу с системой и разрешения диспетчера.

5. Визуальные и звуковые индикаторы успешного сброса

При правильном ручном сбросе обычно есть явные сигналы:

Звуковые:

— Твердый щелчок или клик при зацеплении или замыкании механизма

Визуальные:

— Флажок положения изменяется с «Open/Trip/Lockout» (От разомкнут/Отключен/Заблокирован) на «Closed/Ready» (Замкнут/Готов)

— Индикаторные лампы на панели управления меняют цвет с красного («Trip/Lockout» — Отключен/Заблокирован) на зеленый («Ready/Closed» — Готов/Замкнут) или аналогичный

— Счетчик отключений сбрасывается до нуля или показывает обычный статус ожидания

Если индикаторы расходятся (механический показывает «замкнут», а панель все еще показывает «блокировка») — рассматривайте это как проблему, а не как успешный сброс.

6. Распространенные ошибки, которые нужно избежать при ручном сбросе АР

Вот ошибки, которые вызывают проблемы в полевых условиях:

Сброс до устранения неисправности
Замыкание обратно на постоянную неисправность может повредить АР

Пошаговый ручной сброс опорного релеавтомата WEISHO

Когда опорный автоматический релеавтомат (АР) WEISHO переходит в режим блокировки, требуется четкая, безопасная и воспроизводимая процедура ручного сброса. Ниже представлен простой практический гид, который можно использовать на распределительных линиях США.

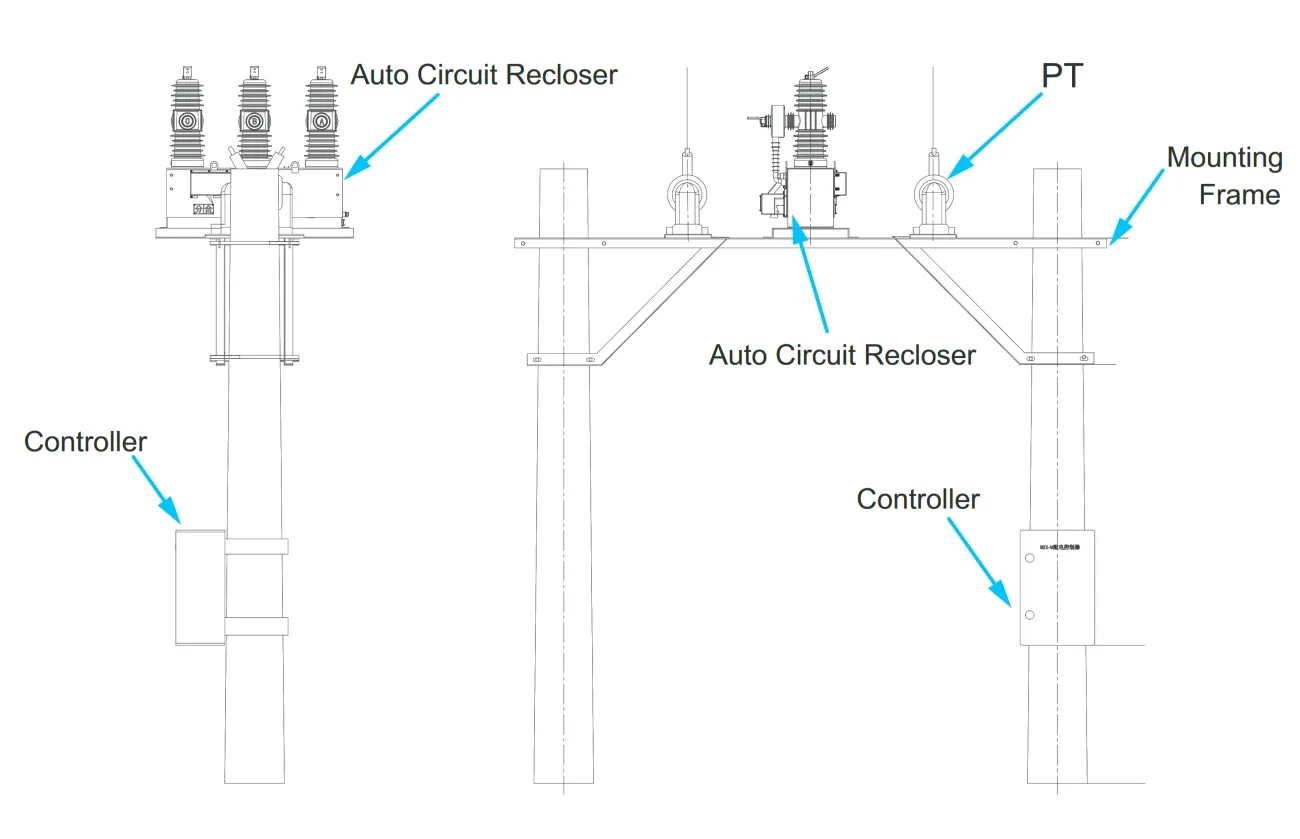

Определение опорных релеавтоматов WEISHO WSR‑15 / WSR‑27 / WSR‑38

Опорные автоматические релеавтоматы серий WEISHO WSR‑15, WSR‑27 и WSR‑38 — типовое оборудование для распределительных линий классов напряжения 15 кВ, 27 кВ и 38 кВ.

Они обычно узнаваемы по следующим признакам:

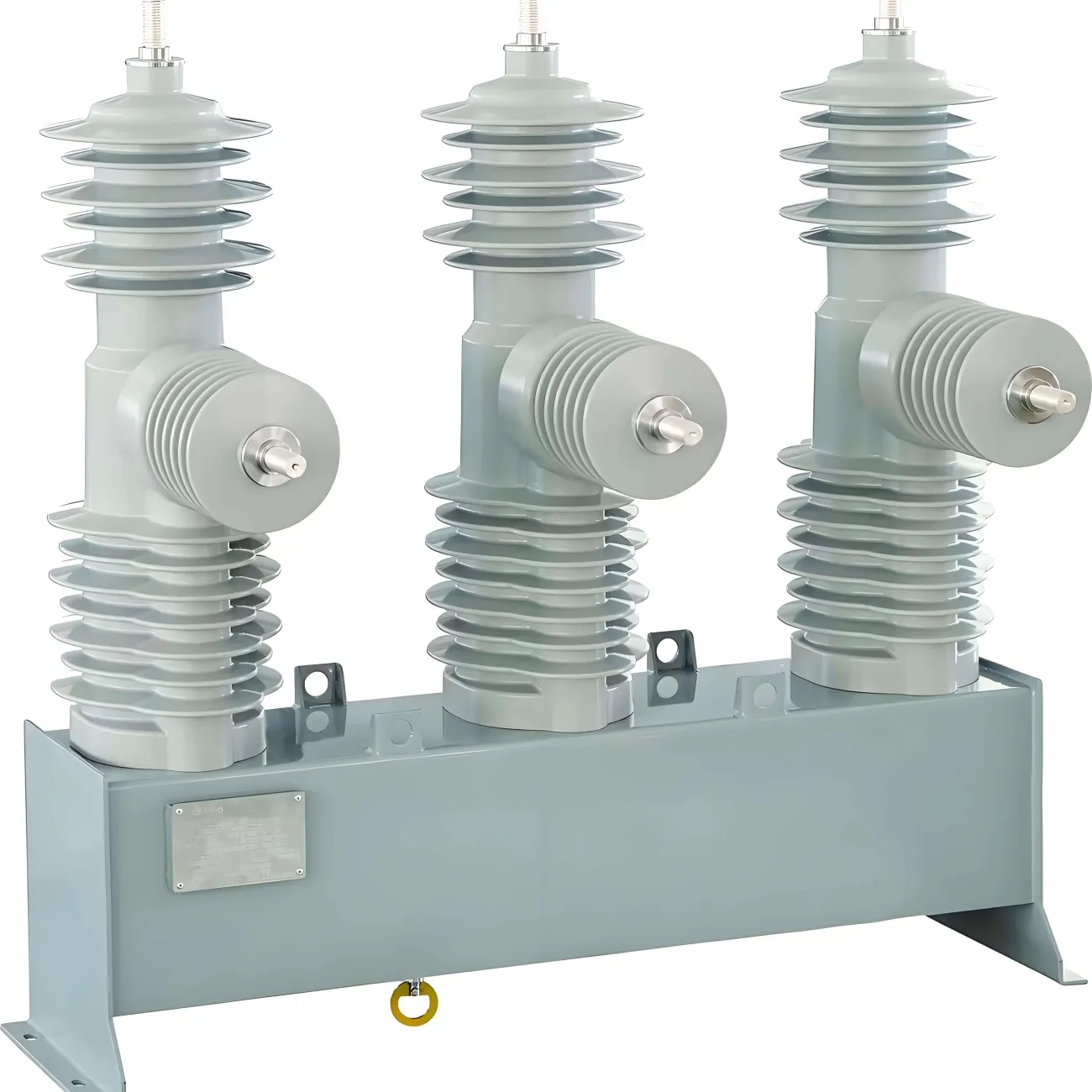

Однофазный или трехфазный бак, установленный на опоре, с эпоксидными или фарфоровыми изоляторами
На заводской табличке или маркировке указана модель: «WSR‑15», «WSR‑27» или «WSR‑38»
Компактный контрольный кабель, идущий к наземному шкафу управления (если он установлен)
Желтый ручной рычаг управления, смонтированный на корпусе механизма или рядом с ним

Если заводскую табличку с земли видно нечетко, используйте бинокль или камеру дрона для подтверждения модели и номинальных характеристик перед тем, как касаться оборудования.

Поиск желтого ручного рычага управления

На опорных релеавтоматах WEISHO желтый ручной рычаг управления является основным элементом для ручного сброса и эксплуатации.

Типичное расположение:

Смонтирован на боковой или нижней части корпуса механизма управления
Ясно окрашен в желтый цвет для высокой видимости
Расположен так, чтобы стандартный крюк изолирующей палки мог легко захватить и управлять им с земли

Если рычаг видно нечетко, переместитесь для получения лучшего ракурса, но всегда оставайтесь вне минимальной дистанции приближения.

Точная последовательность ручного сброса (Тянуть → Повернуть на 90° по часовой стрелке → Удерживать → Отпускать)

После подтверждения безопасности работы с линией и получения разрешения на сброс выполните следующую последовательность ручного сброса WEISHO:

1.Захват рычага изолирующей палкой

Захватите желтый рычаг крюком изолирующей палки надежно.

Стоите сбоку, никогда не прямо под релеавтоматом.

2.Тянуть

Тяните желтый рычаг прямо вниз или наружу (в зависимости от расположения) до тех пор, пока не почувствуете, что он достиг положения сброса.

3.Повернуть на 90° по часовой стрелке

Пока продолжаете тянуть, поверните рычаг на 90° по часовой стрелке с помощью изолирующей палки.Должны почувствовать явное механическое сопротивление, после чего — уверенное движение при сбросе механизма.

4.Удерживать

Удерживайте рычаг в этом повернутом положении в течение 1–2 секунд.
Это позволяет механизму и управляющей логике зарегистрировать ручной сброс.

5.Отпускать

Медленно верните рычаг в исходное положение и удалите изолирующую палку.
Не позволяйте ему резко вернуться без контроля.

Если рычаг не поворачивается полностью или чувствуется застревание — остановитесь. Это признак механической или внутренней неисправности, а не ситуации, когда стоит «двигать насилием».

Использование изолирующей палки с желтым рычагом WEISHO

Для бригад США основные правила остаются прежними:

Используйте изолирующую палку соответствующей номинальной напряжению линии и процедурам вашей компании
Старайтесь стоять на устойчивой сухой поверхности
Держите тело вне минимальной дистанции приближения, избегайте перетягивания
Убедитесь, что головка изолирующей палки чиста, без сколов и трещин, а крюк надежно захватил рычаг

Если работа ведется вблизи другого высоковольтного оборудования, рассмотрите возможность сочетания релеавтомата с близлежащими изоляторами для видимой изоляции и дополнительной гибкости коммутации — например, с высоковольтными изоляционными узлами, которые мы разрабатываем для аналогичных условий эксплуатации.

Поведение индикаторов LED и статусов после сброса

После успешного ручного сброса электронноуправляемых моделей WEISHO должны наблюдаться следующие изменения:

Индикатор «LOCKOUT» (Блокировка) или «TRIP» (Отключение) на панели управления гаснет
Загорается индикатор LED «READY» (Готов) или «CLOSED PERMITTED» (Замыкание разрешено) (точная маркировка зависит от конкретного контроллера)
Если релеавтомат замыкнут, индикаторы статуса линии или фаз могут показывать нормальное состояние (без индикации неисправности)

С земли также может услышать:

Четкий механический звук при сбросе или перезарядке механизма
Отсутствие постоянного щелчка или гудения (это признак проблем с контроллером)

Если индикаторы LED продолжают показывать блокировку, режим «не замыкать» или сигнализировать о низком заряде батареи — рассматривайте это как проблему с контроллером перед повторной попыткой ручных операций.

Практические советы для тесных или труднодоступных мест

Опорные релеавтоматы редко устанавливаются в идеальныхенных местах. В США их можно встретить на узких-stripах (зонах обслуживания), рядом с дорогами или в лесных участках. Несколько практических советов:

Планируйте подход: Разместите автоподъемник или лестничный автомобиль так, чтобы можно было безопасно работать с изолирующей палкой, не сталкиваясь с ветками, забором или препятствиями у дороги.
Используйте оптические приспособления: Бинокль или камера дрона помогают подтвердить положение рычага, состояние изоляторов и признаки повреждений перед сбросом.
Остерегайтесь загрязнения: В соленых, прибрежных или промышленных районах проверяйте накопление загрязнений на изоляторах; сочетание АР с надлежащей защитой от перенапряжений и молний (например, в соответствии с рекомендациями нашего руководства по защите от молний) помогает уменьшить количество ненужных отключений, которые требуют повторных визитов на место.
Уважайте погодные условия: Избегайте ручного сброса во время активных штормов, сильного дождя или сильных ветров — они увеличивают риск пробоя изоляции и дуговых вспышек.
Не занимайтесь постоянными сбросами при повторной блокировке: Если релеавтомат WEISHO снова переходит в режим блокировки сразу после правильного ручного сброса — рассматривайте это как реальную, вероятно, постоянную неисправность на линии и передайте вопрос на полное патрулирование и диагностику, а не просто выполняйте новый сброс.
Используйте ручной сброс для восстановления подачи электроэнергии только тогда, когда уверены, что неисправность устранена и оборудование исправно — не как временное решение для постоянных проблем с распределительной линией.

Ручной сброс наземного релеавтомата WEISHO

Как безопасно вручную сбросить автоматический релеавтомат

Определение моделей наземных релеавтоматов WEISHO WSR‑P

Наземные автоматические релеавтоматы WEISHO WSR‑P разработаны для североамериканских распределительных сетей, которые требуют компактного оборудования в городских, коммерческих и промышленных условиях. Их обычно можно определить по следующим признакам:

Низкий зеленый стальной наземный шкаф с передними дверьми для доступа
Заводская табличка с указанием серии WSR‑P, номинального напряжения (кВ), номинала разрыва тока и напряжения управления
Интегрированная компартмент для электронного управления и отдельный компартмент для высоковольтного оборудования

Если у вас также эксплуатируются наружные вакуумные выключатели или опорные устройства, наземные релеавтоматы WEISHO WSR‑P имеют схожую управляющую логику с опорными автоматическими релеавтоматами того же производителя — это упрощает обучение персонала directly in the field.

Безопасное открытие шкафа и доступ к внутренним компонентам

Прежде чем касаться шкафа наземного релеавтомата (АР), считайте его подключенным к сети, пока не подтвердите обратное. В большинстве энергоснабжающих компаний и промышленных объектов США это означает выполнение следующих действий:

Подтвердите наличие разрешения на работы, распорядения по коммутации и процедуры блокировки с маркировкой (LOTO).
Протестируйте детектор напряжения на известном источнике напряжения, затем на входных точках шкафа.
При разблокировке и открытии двери стоите сбоку от нее — чтобы снизить риск поражения при дуговой вспышке.
Сначала откройте раздел низковольтного оборудования/управления; доступ к высоковольтному разделу разрешен только после полного отключения от сети, заземления и подтверждения этого.
Никогда не протягивайте руки за защитные барьеры или крышки, если это не предусмотрено процедурой и вы не используете соответствующее средства индивидуальной защиты (СИЗ).

Расположение и эксплуатация ручного рычага сброса наземного релеавтомата WEISHO

В корпусе наземного релеавтомата WEISHO WSR‑P обычно находятся следующие компоненты:

Четко маркированный ручной рычаг управления/сброса — чаще всего на передней панели механизма.
Индикаторы положения: «OPEN» (Разомкнут) / «CLOSED» (Замкнут), а иногда и флажок «LOCKOUT» (Блокировка).
Механическое блокировочное устройство (при находении устройства в режиме «не замыкать» или блокировки).

Основные шаги ручного сброса (всегда следуйте локальной процедуре):

1.Подтвердите, что релеавтомат находится в положении «Разомкнут» и «Блокировка».

2.Используйте изолирующую штангу/руку (если предоставляется в комплекте) или утвержденную изолирующую палку для:

— Перемещения механизма в отмеченное положение «RESET» (Сброс) или «CHARGE» (Заряд).

— Перемещения в положение «Замкнут» только после получения разрешения на коммутацию и подтверждения безопасности.

3.Подтвердите, что механический индикатор положения четко показывает ожидаемое состояние.

Команды сброса на электронной панели управления WEISHO

Наземные релеавтоматы WSR‑P используют электронную панель управления WEISHO для отслеживания количества отключений, режима блокировки и режима «не замыкать». На передней панели управления обычно находятся:

Кнопки «TRIP» (Отключить), «CLOSE» (Замкнуть) и «RESET / LOCKOUT RESET» (Сброс / Сброс блокировки).
Клавиши или переключатели режима: «LOCAL / REMOTE» (Локальный / Удаленный), «AUTO / MANUAL / NON‑RECLOSE» (Автоматический / Ручной / Не замыкать).
Индикаторы LED для сигнализации: «LOCKOUT» (Блокировка), «TRIP» (Отключение), «READY» (Готов), «COMM/SCADA» (Связь/SCADA).

Типичная последовательность действий при блокировке устройства:

1.Подтвердите, что неисправность устранена, и линия безопасна для повторного подключения к сети.

2.Переключите панель управления в режим «Локальный» и «Ручной» (или аналогичный) — чтобы запретить удаленные операции.

3.Нажмите кнопку «RESET / LOCKOUT RESET» (Сброс / Сброс блокировки) до тех пор, пока индикатор LED «Блокировка» не погаснет.

4.Если это разрешено…

Гидравлические и электронные автоматические релеавтоматы при ручном сбросе

При работе в поле, когда нужно выполнить ручной сброс автоматического релеавтомата, важна разница между гидравлическим устройством и современным электронным релеавтоматом с магнитным приводом. Поведение при сбросе, ощущения при использовании изолирующей палки и типы возможных проблем кардинально различаются.

Поведение гидравлических релеавтоматов при блокировке

Гидравлические автоматические релеавтоматы (АР) преимущественно механические устройства с масляной или дюсного регулировкой времени. Когда они переходят в режим блокировки после последнего отключения:

Механизм управления «занимает» четкое положение блокировки.
Обычно наблюдаются следующие признаки:

— Видимый зазор внутри корпуса (если оборудование имеет просмотрное окно).

— Индикатор или флажок «блокировки» в просмотрном окне.

— Четкое ощущение «неработоспособности» при попытке эксплуатации без предварительного заряда механизма.

Логика электронного сброса отсутствует — после достижения установленного количества отключений механизм остается разомкнутым до ручного сброса.

Ручной заряд рабочего пружины гидравлических релеавтоматов

Для гидравлических релеавтоматов ручной сброс обычно включает заряд рабочего пружины и сброс внутреннего счетчика отключений:

Используйте ручной рычаг или кольцо для изолирующей палки на приводном валу.
Типичные шаги (всегда следуйте указаниям на заводской табличке/инструкции производителя):

— Тяните или крутите рычаг на всю длину хода для заряда пружины.

— При заряде пружины ощущайте увеличение сопротивления.

— В конце хода должно быть ощущено или услышено четкое щелчоковое зацепление — это сигнал о том, что механизм заряжен и готов к замыканию по команде.

Если рычаг не зацепляется или возвращается с ощущением «мягкости», возможны следующие проблемы:

— Механическое переклинивание в тяговых органах.

— Внутренние повреждения от сильной неисправности.

— Низкий уровень или загрязнение изолирующего масла (для масляных устройств).

Электронные релеавтоматы с магнитным приводом и их логика сброса

Электронные релеавтоматы с магнитным приводом (например, большинство современных вакуумных релеавтоматов) ведут себя значительно иначе:

Замыкание и размыкание управляются магнитным приводом или двигателем под контролем электронного реле.
Панель управления отслеживает следующие параметры:

— Количество отключений и режим блокировки.

— Временно‑токовые характеристики (ВТХ) и логику защиты.

— Параметры режима (например, режим «не замыкать» или автоматическое замыкание).

При переходе в режим блокировки:

— Механизм часто остается полностью функциональным, но панель управления не отправляет команду на замыкание до выполнения сброса.

— В зависимости от модели сброс может требовать команды на панели управления, удаленного сброса через SCADA или использования физического рычага сброса.

Если вы работаете с современным наружным оборудованием, это поведение аналогично действиям вакуумного автоматического выключателя под контролем электронной системы.

Как электронные панели управления WEISHO обрабатывают количество отключений и блокировку

На электронных автоматических релеавтоматах (АР) WEISHO логика управления продумана тщательно:

Панель управления подсчитывает каждое отключение («выстрел») при возникновении неисправности.
После достижения настроенного максимального количества отключений панель отправляет команду на блокировку:
— Релеавтомат удерживается в разомкнутом положении.
— На панели управления загораются индикаторы LED режима «блокировки»/«не замыкать» и отображаются статусные сообщения.
Ручной сброс обычно включает следующие шаги:
— Сброс состояния блокировки в меню панели (команды «RESET» (Сброс), «CLOSE ENABLE» (Разрешить замыкание) или аналогичные).
— Обеспечение отключения режима «не замыкать» для устройства.
Если на линии все еще присутствует неисправность, электронная панель WEISHO немедленно отключит релеавтомат при попытке замыкания — это предотвращает «частые переключения» (pumping) линии и повреждение оборудования.

Различия в сбросе: устаревшие гидравлические и современные электронные устройства

Вот практические различия при выполнении ручного сброса релеавтомата в полевых условиях:

Гидравлические АР

Сброс = исключительно механический процесс (заряд пружины, сброс счетчика).
Отсутствие внутренних записей о неисправностях или кодов ошибок.
При невозможности сброса в первую очередь подозреваются механические или изоляционные проблемы.

Электронные АР с магнитным приводом

Сброс = логика + механизм (сброс панели управления + команда на замыкание).
На дисплее панели управления отображаются коды ошибок, журналы и статусы.
Параметры защиты (временно‑токовые характеристики ВТХ, количество отключений, режим «не замыкать») существенно влияют на возможность замыкания.
Электронные устройства обеспечивают более детальную диагностику и лучшую координацию с другим оборудованием (например, разделительными выключателями или коммутационным оборудованием GIS), что аналогично оптимизированной защите в современных системах коммутационным оборудованием GIS.

Когда стоит подозревать механические проблемы или проблемы с управляющей цепью при сбросе

Если автоматический релеавтомат не поддается ручному сбросу, нужно быстро определить: это механическая проблема или проблема с управляющей цепью:

Вероятно, механическая проблема, если:

Ручной рычаг чувствуется застрявшим, шероховатым или не движется на всю длину хода.
При заряде пружины гидравлического АР не ощущено зацепление фиксатора.
Есть видимые утечки масла, трещины на изоляторах или искажение корпуса.

Диагностика при невозможности сброса автоматического релеавтомата

Если автоматический релеавтомат (АР) не поддается ручному сбросу, не пытайтесь действовать насилием. Обычно это означает, что логика панели управления все еще «обнаруживает» проблему, или существует механическая/электрическая неисправность. Ниже представлен пошаговый гид диагностики в поле.

1. Проверка управляющего напряжения и напряжения на постоянном токе (ПТ) батареек (24/48 В)

Большинство автоматических релеавтоматов WEISHO зависят от источника управляющего напряжения ПТ (24 В или 48 В). Низкое или отсутствующее управляющее напряжение — одна из самых распространенных причин невозможности сброса или замыкания АР.

Проверьте напряжение ПТ на терминалах панели управления с помощью прибора:

Для систем 24 В обычно требуется напряжение > 24 В при нагрузке.
Для систем 48 В обычно требуется напряжение > 48 В при нагрузке.

Проверьте:

Предохранители батареек и разъединители ПТ.
Ослабленные или окисленные терминалы батареек.
Состояние зарядного устройства и источник переменного тока (ПН) для зарядного устройства.

Если панель управления темная, тусклая или перезагружается — сначала устраните проблему с напряжением ПТ. Релеавтомат не будет надежно сбрасываться до тех пор, пока управляющее напряжение не стабилизируется.

2. Осмотр корпуса, изоляторов и разъемов

Если релеавтомат подвергался (действиям, которые могли привести к повреждению — например, сильной неисправности, ударному воздействию, перегрузке или неблагоприятным погодным условиям, таким как сильный дождь, гроза или снегопад), проведите тщательный визуальный осмотр [указанных компонентов — корпуса, изоляторов и разъемов] для выявления скрытых повреждений.

Тестирование релеавтомата после ручного сброса перед повторным подключением к сети

Как безопасно вручную сбросить автоматический релеавтомат После того как вы выполнили ручной сброс автоматического релеавтомата (АР), никогда не ограничивайтесь только «замыканием и надеждой». Необходимо проводить проверку. Именно на этом этапе многие проблемы либо выявляются, либо остаются незамеченными.

Быстрая визуальная проверка после ручного сброса

Перед любым тестированием или подключением к сети я всегда выполняю быструю, но целенаправленную визуальную инспекцию:

Подтвердите, что релеавтомат находится в правильном механическом положении (после сброса — «разомкнут», а не частично зацепленный).
Проверьте изоляторы, изоляционные компоненты и корпус на наличие трещин, утечек, следов горения или загрязнений.
Убедитесь, что все кабели, выводы ТТ/ТН и управляющие провода надежно закреплены и не повреждены.
Подтвердите, что информация на заводской табличке и маркировках читаема и соответствует вашему распоряжению на работы.
Для вакуумных моделей (например, 27 кВ автоматического вакуумного релеавтомата) убедитесь, что на механизме управления нет явных механических повреждений.

Если что‑либо выглядит не так — остановитесь на этом и проведите расследование, прежде чем даже думать о замыкании.

Использование панели управления для тестов отключения и замыкания

После сброса релеавтомата и подтверждения его визуальной исправности я использую панель управления для проверки базовой функциональности:

Переведите устройство в режим тестирования/локального управления в соответствии с процедурами вашей энергоснабжающей компании.
Выполните ручное замыкание через панель управления (при возможности — без нагрузки) и подтвердите:

— Корректное индицирование замыкания на светодиодах/графическом интерфейсе (HMI).

— Перемещение механического индикатора положения в положение «ЗАМКНУТО» (CLOSED).

Выполните ручное отключение и подтвердите:

— Корректное индицирование отключения.

— Возвращение индикатора положения в положение «РАЗОМКНУТО» (OPEN).

Слушайте, чтобы операция была плавной и четкой (без скрежетных звуков, застреваний или задержек в движении).
Зафиксируйте любые медленные или нестабильные работы для последующего технического обслуживания.

Проверка защиты от перегрузки и заземляющих неисправностей

Прежде чем доверить релеавтомат работающему линии электроснабжения, нужно убедиться, что система защиты действительно функционирует:

Проверьте, что параметры защиты панели управления (фазная защита от перегрузки, защита от заземляющих неисправностей, чувствительная защита от заземления и т.д.) соответствуют данным вашего координационного анализа.
Если на месте есть тестовое оборудование:

— Проверьте фазную защиту от перегрузки.

— Проверьте элементы защиты от заземляющих неисправностей.

Подавайте тестовые токи, чтобы подтвердить срабатывание и отключение при:

— Сравнении времени отключения с программными временно‑токовыми характеристиками (ВТХ) реле.

Как минимум подтвердите:

— Корректная регистрация тестов счетчиками отключений и журналами событий.

— Отсутствие отключенных элементов, которые должны быть активными.

Согласование с системой SCADA для удаленного замыкания и проверки статуса

После успешного завершения локальных тестов я включаю в процесс центр управления:

Подтверждаю с помощью SCADA, что:— Статус релеавтомата (разомкнут/замкнут/блокировка) соответствует тому, который виден локально.— Сигналы тревоги и индикации нормальны (нет блокировки, нет запретов на операцию).
Договариваюсь о контролируемом первом замыкании:— Либо выполняю замыкание локально, при этом SCADA осуществляет онлайн‑мониторинг.— Либо запрашиваю у диспетчера выполнение удаленного замыкания, наблюдая за работой релеавтомата на месте.
Подтверждаю, что система SCADA регистрирует:— Корректную обратную связь о состоянии (разомкнуто/замкнуто).— Отсутствие неожиданных сигналов тревоги или неправильных операций во время замыкания.

Этот этап обеспечивает согласованную работу служб эксплуатации, защиты и персонала, работающего в поле.

Предупредительное обслуживание для снижения частоты блокировок автоматических релеавтоматов

Как безопасно вручную сбросить автоматический релеавтомат

Чтобы предотвратить частую блокировку автоматического релеавтомата (АР), в первую очередь необходимо соблюдать дисциплинированное предупредительное обслуживание. На американском рынке энергоснабжающие компании, которые относятся к релеавтоматам так же, как и к другим критически важным активам — с составлением графика обслуживания, регистрацией данных и документированием — наблюдают меньше ненужных отключений и быстрее ликвидацию неисправностей.

График плановых осмотров релеавтоматов (АР)

Разработайте четкую программу полевых осмотров и придерживайтесь её:

Визуальный обход (автомобильный/пешеходный): 2–4 раза в год для опорных релеавтоматов; чаще в регионах с высоким риском стихийных бедствий.
Проверка с непосредственным контактом и тестирование: каждый 1–3 года в зависимости от нагрузки при неисправностях, окружающей среды и стандартов энергоснабжающей компании.
После любой крупной неисправности или стихийного бедствия: проведите целенаправленный осмотр на механические повреждения, загрязнение и следы пробоя тока.

Для линий электроснабжения с использованием наружного оборудования (например, релеавтоматов) также проверяйте сопутствующее оборудование — изоляторы и трансформаторы напряжения, так как проблемы с ними могут вызвать неправильную работу релеавтомата. Например, использование релеавтомата вместе с пинированными силовыми изоляторами соответствующей номинальной мощности помогает снизить количество пробоев и блокировок.

Обслуживание и замена батарей

Большинство электронных контроллеров WEISHO зависят от исправной батарейки постоянного тока (24 В/48 В) для работы и регистрации событий:

Тестирование батарейки: не менее дважды в год; регистрируйте напряжение при нагрузке.
Замена по графику: придерживайтесь рекомендуемого срока службы от WEISHO, не ждите сигнала тревоги о сбое.
Проверка терминалов: должны быть чистыми, плотно закрепленными и свободными от коррозии; затяните их в соответствии с техническими требованиями.
Состояние зарядного устройства: убедитесь, что зарядное устройство поддерживает плавное напряжение, не перезаряжая и не недозаряжая батарейку.

Очистка изоляторов и проверка сопротивления контактов

Загрязненные или поврежденные цепи тока являются обычной причиной нагрева, ложных отключений и блокировок:

Очистка изоляторов: регулярно удаляйте соль, пыль, птичье дерьмо и загрязнения с фарфоровых или полимерных изоляторов.
Инфракрасное сканирование: используйте инфракрасную термографию для выявления нагретых соединений на терминалах и переходных проводах.
Сопротивление контактов: измеряйте микрооммы на основных соединениях; любое увеличение значений требует затягивания, очистки или ремонта.
Дополнительное оборудование: проверяйте ближайшие трансформаторы напряжения или внутренние вакуумные устройства (например, внутренний вакуумный автоматический выключатель ZN28-12), если они находятся на одной линии электроснабжения и могут способствовать появлению ненормальных токов.

Обновление прошивки и конфигурации контроллеров WEISHO

Современные автоматические релеавтоматы WEISHO зависят от своей электронной платформы управления:

Поддержание актуальности прошивки: планируйте периодические обновления для исправления ошибок, улучшения алгоритмов и добавления функций. Никогда не обновляйте прошивку в рабочем режиме без проверенной процедуры.
Резервное копирование конфигураций: экспортируйте и архивируйте параметры защиты и коммуникационные параметры до и после любых изменений.
Стандартные шаблоны настроек: используйте утвержденные энергоснабжающей компанией шаблоны для параметров перегрузки, заземляющих неисправностей и логики переключения, чтобы каждое устройство WSR работало последовательно.

Проверка счетчиков отключений, журналов событий и параметров защиты

Используйте данные контроллера WEISHO для выявления проблем до того, как они превратятся в постоянные блокировки:

Проверка счетчиков отключений: рост числа отключений на одном релеавтомате по сравнению с другими на той же линией — сигнал о проблеме.
Анализ журналов событий: ищите закономерности — одинаковая фаза, время суток или погодные условия — которые указывают на конкретную причину.
Проверка параметров: после любых работ с реле, введения в эксплуатацию или обновления прошивки убедитесь, что временно-токовые характеристики, моментное срабатывание и последовательность переключения соответствуют данным координационного анализа.

Защита от влияния окружающей среды для снижения ложных отключений

Большинство ложных блокировок в распределительных системах США обусловлены окружающей средой, а не оборудованием:

Защита от диких животных: установите защита от диких животных, крышки от птиц и фазовые барьеры в местах, где проблемы с животными известны.
Уход за растительностью: координируйте работу бригад по удалению деревьев для поддержания безопасного расстояния от линий и релеавтоматов.
Защита от погодных условий: используйте предохранители от перенапряжений, защитные провода и более прочные изоляторы в регионах с высоким количеством гроз или на побережье; герметизируйте шкафы от влаги и насекомых.
Контроль загрязнения: в промышленных зонах или на побережье планируйте более частую очистку и осмотр.

Если вы разработаете простой, повторяемый план предупредительного обслуживания на основе этих пунктов, ваши автоматические релеавтоматы WEISHO будут блокироваться значительно реже — и при возникновении блокировки вы точно знаете причину.

Основные вопросы и ответы о ручном сбросе автоматического релеавтомата (АР)

Можно ли ручно сбросить релеавтомат на напряженной линии?

Короткий ответ: обычно нет, это не безопасно, если только письменная процедура вашей энергоснабжающей компании не разрешает это явно, и вы обладаете соответствующими квалификациями.

Большинство американских энергоснабжающих компаний требуют:

Разрядки линии, ее изоляции и заземления перед ручным сбросом/замыканием.
Полной оценки риска появления дугового разряда и использования соответствующего индивидуального защитного средства (ИЗО), если есть хоть малейшая вероятность того, что линия
