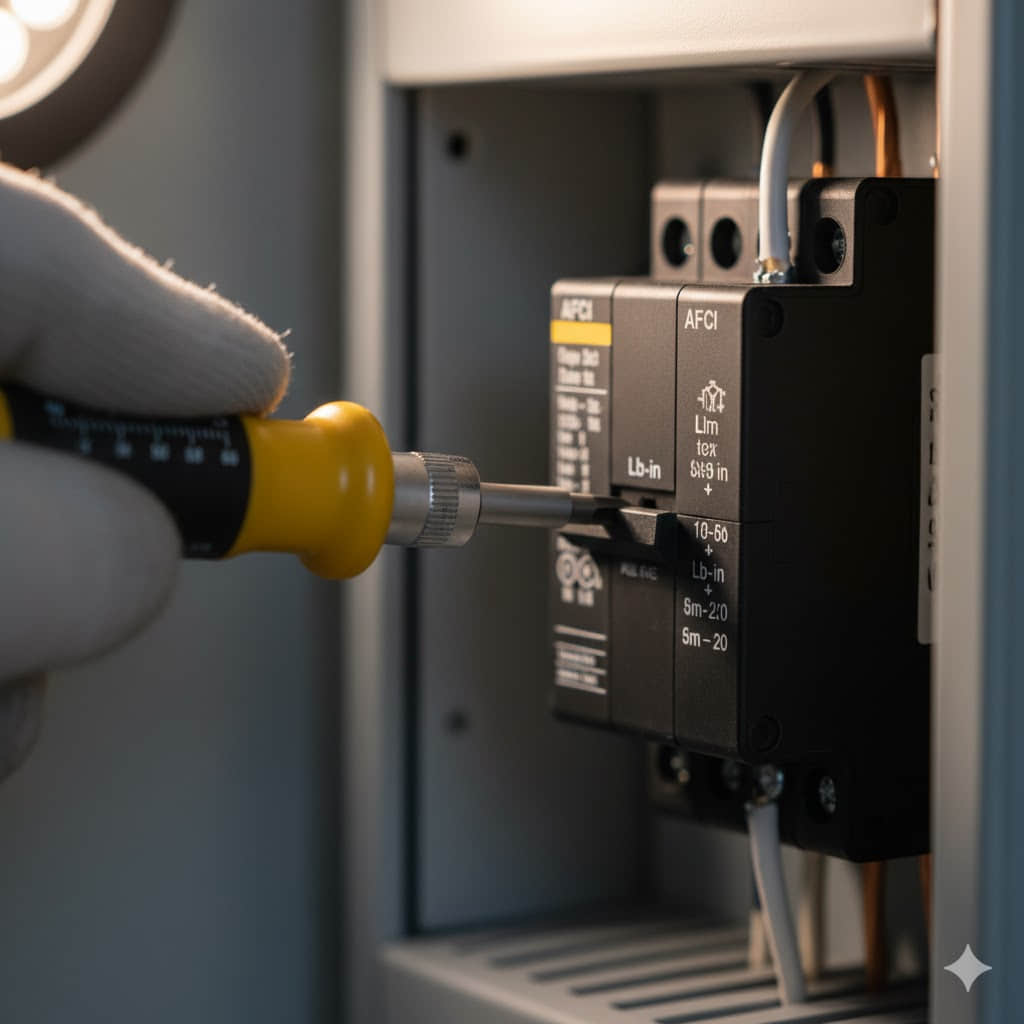

Как установить выключатель защитный от дуговых перегрузок (ВДП)
December 21, 2025
Повышение электробезопасности в жилых помещениях
Основным первоочередным шагом при установке выключателя защитного от дуговых перегрузок (ВДП) является полное отключение основного электропитания для обеспечения комплексной безопасности. После обеспечения необходимой безопасности демонтируется существующий стандартный автоматический выключатель, что позволяет приступить к основной процедуре подключения современного устройства.
Для нового автоматического выключателя ВДП необходимо надежно закрепить его собственный белый нейтральный «хвостовик» на нейтральной шине щита. Одновременно входящий нейтральный провод цепи (белый) и фазный провод (черный) должны быть тщательно подключены соответственно к серебряной клемме «N» и латунной клемме «L» автоматического выключателя.
После этого выполняется подача питания в систему и проверка ее защитной функции путем обязательного нажатия кнопки «ТЕСТ».
Выключатели защитные от дуговых перегрузок (ВДП) являются абсолютно важным компонентом любой современной системы электробезопасности. Эта сложная технология разработана для обнаружения и мгновенного прерывания опасных дуговых разрядов в электрической цепи, которые, согласно статистическим данным, являются основной причиной пожаров в жилых зданиях.
Поскольку данная операция предъявляет высокие требования к безопасности и является более сложной, чем установка стандартного тепловомагнитного автоматического выключателя, успешная установка требует контроля совместимости системы и точного соблюдения моментов затяжки проводов — эти требования выходят за рамки простых стандартных шагов. Такой тщательный подход гарантирует долговечную надежность и эффективность работы устройства.
Это всеобъемлющее руководство выходит за рамки простых инструкций; оно создано с точки зрения опытного электротехника и содержит детальное разъяснение каждой критической стадии установки выключателя ВДП. Цель руководства — гарантировать, что вы не только узнаете, как установить устройство, но и действительно поймете, зачем выполняется каждый шаг и какие последствия он имеет для обеспечения безопасности.
Основные выводы для профессиональной установки
Безопасность не подлежит обсуждению: прежде чем положить руку внутрь щита, необходимо отключить главный автоматический выключатель. Используйте специализированный тестер напряжения для однозначного подтверждения того, что все шины распределительного щита обестояны и находятся в состоянии нулевого напряжения.
Проверка совместимости: выбранный автоматический выключатель ВДП должен быть полностью совместим с маркой производителя и номинальным напряжением существующего электрического щита. Несоответствие марок аннулирует сертификаты безопасности и создает чрезвычайные риски.
Проблема с нейтральным проводом имеет критическое значение: белый «хвостовик», постоянно прикрепленный к автоматическому выключателю ВДП, должен быть подключен к нейтральной шине щита — это обеспечивает питание внутренней электронной части выключателя. Напротив, собственный белый нейтральный провод цепи должен быть подключен к специальной серебряной клемме «N» автоматического выключателя ВДП. Смешение этих двух различных белых проводов — это наиболее распространенная ошибка при установке, приводящая к немедленным ложным срабатываниям.
Техническая точность через соблюдение момента затяжки: каждый винтовой контакт клеммы необходимо затягивать с помощью калиброванного отвертки с контролем момента затяжки, соблюдая точное значение в дюймово-фунтах, указанное производителем выключателя. Это значение обычно находится в конкретном диапазоне от 20 до 30 дюймово-фунтов; такая точность жизненно важна для долгосрочной безопасности.
Проверка работоспособности является обязательной: после полного завершения установки и восстановления питания вы обязательно должны нажать кнопку «ТЕСТ», расположенную на лицевой панели выключателя. Это действие подтверждает успешное срабатывание устройства, тем самым проверяя, что сложный механизм обнаружения дуг полностью функционирует и готов защищать цепь.
Часть I: Основы электротехники и оценка совместимости
1.1 Основная технология выключателей защиты от дуговых разрядов (ВДП) и дифференциация типов
Перед началом любых работ по физической установке фундаментально важно понять принцип работы ВДП и конкретные типы этих устройств, представленных на рынке. Выключатель защиты от дуговых разрядов непрерывно контролирует параметры тока и напряжения в цепи.
Он использует высокоэффективные и чувствительные электронные алгоритмы для выявления уникальных высокочастотных энергетических характеристик, характерных для опасных электрических дуговых разрядов, отличая их от нормальных режимов тока, возникающих при запуске электрооборудования (например, электродвигателей). Это уровень защиты, который значительно превосходит возможности стандартных тепловомагнитных автоматических выключателей, которые реагируют только на длительные перегрузки или серьезные короткие замыкания.
Два основных типа ВДП и рекомендации по выбору
Для большинства жилых и небольших коммерческих объектов используются два основных типа выключателей защиты от дуговых разрядов. Выбор правильного типа определяется действующими нормативными требованиями и желаемым уровнем защиты.
ВДП типа "линейный/подающий кабель".
Этот базовый тип автоматического выключателя устанавливается в начале распределительного щита и предназначен прежде всего для защиты проводки от места установки выключателя до первого розеточного или выключателя в цепи. Хотя такие устройства обеспечивают защиту от параллельных дугов (обрывов между фазным и нейтральным или фазным и заземляющим проводами), они значительно менее эффективны при обнаружении более распространенных и опасных последовательных дугов, возникающих в поврежденных участках кабеля.
Комбинированный тип ВДП (К-ВДП)
Это современный стандарт, обеспечивающий наивысший уровень защиты. Согласно последней версии Национального электротехнического кодекса (НЭК), он фактически является обязательным для всех новых строительных проектов и реконструкций. Комбинированные выключатели защиты от дуговых разрядов оснащены усовершенствованной сенсорной технологией, что позволяет им эффективно обнаруживать как последовательные дуговые разряды (возникающие при обрыве или ослаблении контакта одного проводника, приводящем к образованию опасного зазора), так и параллельные дуговые разряды (перерывы между двумя проводниками).
ВДП и УЗО: различия и совместное использование
Очень часто новички, а иногда даже опытные любители самоделок путают выключатели защиты от дуговых разрядов (ВДП) с устройством защитного отключения (УЗО). С точки зрения электротехнической безопасности, цели их защиты принципиально различны, хотя оба устройства являются абсолютно критически важными для современного жилого дома.
Они направлены на устранение совершенно разных видов неисправностей в электрической системе, и понимание этих различий является признаком настоящего профессионала.
Характеристика
ВДП (выключатель защитный от дуговых перегрузок)
УЗО (устройство защитного отключения)
Основная цель безопасности
Предназначен для предотвращения пожаров, вызываемых опасными дуговыми разрядами.
Предназначен для предотвращения смертельного поражения электрическим током при утечке тока через человека или ненадлежащий путь к земле.
Принцип обнаружения
Контролирует форму сигнала тока на предмет уникальных для дуговых разрядов высокочастотных, случайных и нестабильных электрических помех.
Контролирует разницу между током в фазном и нейтральном проводах (небаланс тока).
Обязательные зоны по НЭК
Жилые зоны, спальни, кабинеты, библиотеки и другие жилые помещения с повышенным риском возникновения пожара.
Мокрые зоны, такие как кухонные столешницы, ванные комнаты, гаражи, открытые пространства и неотделанные подвалы.
Требование совместного использования
В отдельных жилых зонах, таких как прачечные, кухни и иногда гаражи, Национальный электротехнический кодекс (НЭК) может фактически предписывать одновременное использование защиты как ВДП, так и УЗО. В таких случаях типовое инженерное решение заключается в установке специальногодвуфункционального автоматического выключателя (ВДП/УЗО), который интегрирует оба защитных механизма в единое устройство, установленное в распределительном щите.
В качестве альтернативы можно использовать автоматический выключатель ВДП в щите для защиты от дуговых разрядов, а в конце нагрузки — розетку УЗО для защиты от утечек тока на землю. Эта конфигурация требует тщательного подхода к подключению проводов, чтобы избежать конфликтов.
Совет: Комбинированный тип ВДП (К-ВДП) является нынешним промышленным стандартом, поскольку его возможности обнаружения являются наиболее всеобъемлющими и охватывают как последовательные, так и параллельные дуговые разряды. При покупке всегда убедитесь, что на упаковке продукта явно указано «Комбинированный тип» или «К-ВДП», чтобы гарантировать соответствие высшему стандарту безопасности.
1.2 Проверка совместимости щита перед установкой
Перед окончанием покупки и, безусловно, перед началом установки проведение тщательной проверки совместимости является ключевым профессиональным шагом в планировании проекта. Установка несовместимого автоматического выключателя — это не просто неудобство; это создает катастрофическую угрозу безопасности, которая может потенциально повредить весь распределительный щит или привести к пожару.
1. Соответствие бренда и модели (производственная специфика)
Главное правило: Выбранный автоматический выключатель должен точно соответствовать производителю и конкретной товарной линии существующего электрического щита. Например, для щита Square D HomeLine абсолютно необходим автоматический выключатель ВДП марки Square D HomeLine; несовпадение является непреодолимым препятствием.
Это строгое требование существует потому, что каждый производитель использует собственные разработки для интерфейса с шинами, механизма крепления-клипса и физического электрического соединения. Несовместимый автоматический выключатель не может обеспечить безопасное, надежное и сертифицированное UL соединение.
2. Тип шин и номинальное напряжение
Необходимо убедиться, что номинальное напряжение автоматического выключателя ВДП (обычно 120 В для однополюсных цепей освещения и розеток в жилых помещениях или 240 В для двухполюсных цепей мощных бытовых приборов) идеально соответствует требуемой нагрузке цепи. Кроме того, внимательно осмотрите конструкцию шин распределительного щита.
Если большинство современных жилых щитов имеют конструкцию с подключением через втыкание, то некоторые старые или промышленные щиты могут использовать болтовое соединение, что требует совершенно другого типа автоматического выключателя.
3. Оценка свободного пространства и пространства для прокладки проводов
Учет физических размеров
Из-за интегрированной электроники, сложной схемы обнаружения и обязательного испытательного механизма выключатели ВДП (особенно комбинированные или двуфункциональные модели) неизбежно физически крупнее стандартных тепловомагнитных аналогов. Необходимо визуально убедиться, что внутри щита есть достаточное боковое пространство для размещения нового выключателя ВДП с увеличенной шириной.
Пространство для прокладки проводов
Установка ВДП требует тщательной организации прокладки проводов: собственный нейтральный «хвостовик» выключателя, а также нейтральный и фазный провода цепи должны быть размещены внутри щита. Это обязывает проверить наличие достаточного пространства для прокладки (зона между боковыми стенками щита и окружающим металлическим корпусом), чтобы предотвратить чрезмерное изгибание или защемление проводов, что может со временем привести к повреждению изоляции.
4. Проверка пропускной способности нейтральной шины для подключений
Требование к «хвостовику»
Поскольку каждый выключатель ВДП требует подключения собственного белого нейтрального «хвостовика» к основной нейтральной шине, необходимо осмотреть шину и убедиться, что на ней достаточно свободных винтовых клемм для надежного подключения каждого нового выключателя ВДП, который вы планируете установить. Если нейтральная шина уже заполнена, вам придется законно установить утвержденный комплект для расширения нейтральной шины, чтобы получить дополнительные точки подключения, прежде чем продолжать установку.
Примечание: Точное соответствие бренда щита является жестким требованием без каких-либо исключений. Использование выключателя другого производителя чрезвычайно опасно, немедленно аннулирует сертификацию UL вашего щита и сделает страховку жилого дома и гарантию на продукт недействительными в случае выхода устройства из строя. Перед покупкой любого заменяющего выключателя всегда сверяйтесь с маркировкой модели, расположенной на внутренней стороне двери щита.
Часть II: Правила техники безопасности, проверка инструментов и процедуры демонтажа
2.1 Подготовка и неукоснительное соблюдение правил техники безопасности
Работы с электричеством должны выполняться в соответствии с наивысшими стандартами безопасности, и ни один шаг не должен выполняться в спешке или в ущерб безопасности. Это не сфера для предположений; это дисциплина, требующая строгого соблюдения установленных протоколов.
1. ⚡️ Обязательное отключение основного электропитания
Необходимо найти главный выключатель, расположенный либо внутри распределительного щита, либо непосредственно рядом с ним, и четко перевести его в положение «ОТКЛЮЧЕНО». Это действие физически разрывает входящее электропитание от сети энергоснабжения и обесточивает основные шины.
После этого, перед снятием внешней крышки щита, обязательно прикрепите яркую, прочную предупреждающую табличку (например, с надписью «ОПАСНО: НЕ ВКЛЮЧАТЬ / ВЫПОЛНЯЮТСЯ РАБОТЫ ПО ЦЕПИ») на главный выключатель и все групповые выключатели, чтобы предотвратить случайное включение питания другими людьми.
2. Двойная проверка состояния отсутствия напряжения
Осторожно и методично открутите винты крепления крышки щита, снимите крышку и поставьте ее в безопасное место, где она не может быть повреждена или случайно наступить на нее. С помощью надежного бесконтактного тестера напряжения (БТН) проверьте каждую видимую фазную шину и каждый открытый клеммный блок на наличие признаков напряжения — это будет ваше первоначальное подтверждение.
Профессиональный второй шаг: Бесконтактный тестер напряжения является лишь индикатором; настоящая безопасность требует более надежного прибора. Необходимо использовать откалиброванный цифровой мультиметр (ЦММ) или надежный контактный тестер напряжения для прямого измерения напряжения между фазными шинами и нейтральной шиной, а также между фазными шинами и шиной заземления. Вы должны убедиться, что показание составляет четко0 Вольт, поскольку измерение с использованием контактного метода является единственным надежным способом абсолютного подтверждения отсутствия напряжения перед дальнейшим входом в корпус щита.
3. Соблюдение требований к индивидуальным средствам защиты (ИСЗ)
На протяжении всего процесса всегда носите полностью сертифицированные изолированные защитные очки или маски, чтобы защитить глаза от мелких частиц, случайных искр или непредвиденных вспышек. Убедитесь, что вы стоите в сухой обуви с резиновой подошвой — она выступает в роли важного дополнительного изолирующего слоя между вашим телом и землей.
Изоляция инструментов: Используйте только инструменты с полностью сертифицированными изолированными ручками, например, набор сертифицированных изолированных отверток. Этот простой предосторожный шаг предотвращает случайное превращение вашей руки в проводник при неосторожном касании живых элементов внутри щита.
Демонтаж старого автоматического выключателя должен быть систематическим и контролируемым процессом, направленным на предотвращение случайного контакта или коротких замыканий внутри высокочувствительного щита.
1. Достоверная идентификация цепи
Перед тем как коснуться любых элементов, повторно проверьте конкретную цепь, предназначенную для замены, и соответствующий слот для выключателя, обратившись к схеме или маркировке щита. Проследите провода, относящиеся к этой цепи, до точки ввода кабеля, чтобы подтвердить соответствие фазного и нейтрального проводов.
2. Строго последовательное отключение проводов
Сначала отключите фазный провод: С помощью изолированной отвертки аккуратно ослабьте винт клеммы, фиксирующий черный (или красный) фазный провод на латунной клемме старого выключателя. Затем плавно, но уверенно извлеките провод, убедившись, что обнаженный медный конец не касается никаких голых металлических поверхностей внутри щита.
Во-вторых, отключите нейтральный провод: Если ваш старый выключатель был стандартным, его белый нейтральный провод почти наверняка был подключен напрямую к нейтральной шине щита. Ослабьте винт клеммы и аккуратно извлеките этот белый нейтральный провод из шины, снова обеспечивая его изоляцию.
Заземляющий провод отключается последним: Заземляющий провод (обычно голый медный или зеленый) обычно остается подключенным к специальной шине заземления щита. Если для установки нового ВДП требуется какое-либо перемещение этого провода, выполняйте эту операцию только после того, как фазный и нейтральный провода будут полностью закреплены и изолированы.
3. Демонтаж и осмотр старого выключателя
Немного наклоните старый выключатель наружу и уверенно выньте его из зажимного элемента, соединяющего с шиной, и извлеките из слота. Сразу утилизируйте старый выключатель — он не подлежит повторному использованию в схеме с защитой ВДП.
Проверка состояния проводников: Перед установкой нового ВДП тщательно осмотрите концы только что извлеченных проводов. Если на проводниках видны признаки обрыва жил, повреждения изоляционного слоя или сильного деформирования концов из-за чрезмерного давления от винта клеммы старого выключателя, необходимо с помощью острого инструмента для снятия изоляции отрезать поврежденный участок и снова снять изоляцию с нового чистого участка проводника. Это критически важно для обеспечения надежного электрического соединения с низким сопротивлением с новым устройством ВДП.
Совет: При выполнении любых работ внутри электрического щита всегда стоите на сухой непроводящей изолирующей поверхности. Сознательно старайтесь выполнять все работы внутри щита одной рукой, удерживая другую руку подальше от любых металлических поверхностей корпуса. Это значительно снижает вероятность образования цепи для тока через ваше тело при случайном касании живого элемента.
Профессиональный источник информации: Визуализация процесса установки выключателя ВДП
Чтобы предоставить вам наиболее наглядный и авторитетный материал о процессе демонтажа старого выключателя, специфической схеме подключения ВДП и итоговой проверке работоспособности, мы настоятельно рекомендуем ознакомиться с профессиональным обучающим видео «Как установить выключатель ВДП», опубликованным компанией The Home Depot.
Ключевые фрагменты этого видео (в частности, от 01:27 и далее) являются отличным наглядным пособием, четко демонстрирующим следующие критически важные шаги:
Точная последовательность отключения проводов: Видео показывает правильный профессиональный подход — сначала отключить фазный провод, затем нейтральный провод от нейтральной шины.
Обязательное трехпроводное подключение ВДП: Четко иллюстрируется прокладка постоянно прикрепленного белого нейтрального «хвостовика» ВДП к основной нейтральной шине. Одновременно оригинальный белый нейтральный провод цепи подключается к клемме «N» на корпусе выключателя ВДП.
Обязательная проверка работоспособности: На заключительном этапе четко показано необходимое нажатие кнопки «ТЕСТ» для подтверждения активности защитной функции.
Часть III: Ключевая часть — подключение выключателя ВДП и контроль момента затяжки
3.1 Уникальные требования к подключению выключателя ВДП
Внутренняя технология выключателя ВДП предназначена для непрерывного контроля и сравнения тока, протекающего по фазному проводу от щита, и тока, возвращающегося по нейтральному проводу по всей цепи. Чтобы обеспечить работу этого сложного механизма сравнения и обнаружения дуговых разрядов, нейтральный провод цепиобязательно должен сначала пройти через корпус выключателя ВДП.
Это является ключевым отличием от стандартных автоматических выключателей, у которых нейтральный провод просто подключается напрямую к нейтральной шине щита, минуя сам выключатель.
Происхождение/тип провода
Место подключения
Цвет/маркировка клеммы
Анализ внутренней функции
Инженерная важность
Собственный нейтральный провод (хвостовик) ВДП
Нейтральная шина щита
Белый (часто свернутый в спирали)
Обеспечивает непрерывное опорное напряжение 120 В и источник рабочего питания для внутренней электронной схемы контроля ВДП
Подключение обязательно; без этого специального источника питания выключатель не будет работать
Белый нейтральный провод распределительной цепи
Серебряная клемма «N» выключателя ВДП
Пропускает обратный ток цепи через внутреннюю сенсорную катушку для балансировки тока и обнаружения сигналов дуговых разрядов
Запрещено подключать к нейтральной шине щита; такое подключение обходит сенсор и неизбежно приведет к немедленным ложным срабатываниям
Черный фазный провод распределительной цепи
Латунная клемма «L» выключателя ВДП
Основной силовой провод для нагрузки цепи
Соединяет входящее питание от шины щита с проводами цепи, питающими розетки и освещение
Подключите «хвостовик» ВДП: Возьмите собственный свернутый белый провод (хвостовик) выключателя ВДП и надежно закрепите его на свободной винтовой клемме основной нейтральной шины щита.
Установите корпус выключателя: Твердо вставьте основной корпус выключателя ВДП на предназначенный зажим шин, убедившись, что он полностью установлен и надежно зафиксирован. Ручка выключателя должна оставаться в положении «ОТКЛЮЧЕНО».
Подключите нейтральный провод цепи: Возьмите белый нейтральный провод, исходящий из распределительной цепи, и тщательно закрепите его в серебряной клемме «N», расположенной непосредственно на корпусе выключателя ВДП.
Подключите фазный провод цепи: Возьмите черный фазный провод, исходящий из распределительной цепи, и надежно закрепите его в латунной клемме «L» на корпусе выключателя ВДП.
Примечание: Это наиболее значимый и повторяющийся недостаток при установке для всех непрофессиональных монтажников. Принцип не подлежит обсуждению: белый провод цепи (нейтральный провод нагрузки) теперь должен подключаться к клемме выключателя, а не напрямую к основной нейтральной шине щита. Если вы сделаете это неправильно, выключатель немедленно сработает в момент восстановления питания.
3.2 Критически важное инженерное требование: момент затяжки клемм
В мире электрических соединений точное соблюдение момента затяжки клемм является единственным наиболее важным параметром, определяющим долговечность, надежность и, в конечном счете, безопасность соединения. Этот шаг обычно игнорируется непрофессиональными монтажниками, но является строго обязательным требованием для каждого профессионального электротехника и лицензированного электрика.
Требование кодекса
Согласно разделу 110.14(D) Национального электротехнического кодекса (НЭК), все винты клемм и соединители проводов должны затягиваться до точного значения в дюймово-фунтах, указанного в инструкциях производителя оборудования. Это означает, что простое затяжение «на ощупь» или «достаточно крепко» явно нарушает кодекс и представляет серьезную угрозу безопасности.
Технические характеристики производителя
Для большинства жилых автоматических выключателей требование к моменту затяжки винтов клемм обычно находится в диапазоне от 20 до 30 дюймово-фунтов. Однако ваша ответственность заключается в тщательном ознакомлении с маркировкой, напечатанной на боковой стороне вашего конкретного выключателя, для определения точного значения.
Анализ рисков неправильного момента затяжки
Низкий момент (недостаточное затяжение)
Если винт клеммы не затянут достаточно, недостаточное давление между проводником и поверхностью клеммы приведет к высокому контактному сопротивлению. При протекании тока через эту точку с высоким сопротивлением выделяется чрезмерное количество тепла в соответствии с физическим принципом закона Ома: P = I²R.
Это нагрев ускоряет разрушение изоляции провода, вызывает расширение и сужение металлических проводников, что приводит к ослаблению соединения, и в конечном счете приведет к опасному дуговому разряду или пожару.
Высокий момент (избыточное затяжение)
Применение слишком большой силы рискует перезатяжкой винта, что может физически деформировать или повредить отдельные жилы медного или алюминиевого проводника, уменьшив его эффективное поперечное сечение и снизив токопроводимость. Избыточный момент также может навсегда повредить внутренние резьбы клеммы выключателя или сломать пластиковый корпус, что потребует замены всего устройства.
Профессиональный инструмент
Настоятельно рекомендуется приобрести и использовать откалиброванную отвертку с контролем момента, специально предназначенную для электромонтажных работ, для выполнения всех подключений клемм. Это единственный способ гарантировать, что каждый проводник закреплен с точной заданной механической силой, обеспечивая как низкоомный электрический путь, так и долговечную надежность и безопасность соединения.
Совет: При закреплении винта клеммы сначала полностью установите провод в паз клеммы, затем затяните винт в соответствии с обязательным нормативным значением; если конкретное значение не указано на маркировке, ориентируйтесь на приблизительно 25 дюймово-фунтов (хотя всегда следует стремиться к определению точного значения). Никогда не пытайтесь использовать силу запястья или определять степень затяжки «на ощупь» — это неизбежно приведет к долгосрочным опасностям для безопасности.
3.3 Финальная установка и восстановление щита
Организация проводов
Уделите время тщательной прокладке и фиксации всех проводников, уделяя особое внимание «хвостовику» ВДП, нейтральному и фазному проводам цепи. Убедитесь, что провода аккуратно организованы, и ни один из них не пересекается и не прижимается к острым краям щита или другим внутренним компонентам, что может нарушить целостность изоляции.
Установка крышки щита
Осторожно и медленно установите основную крышку щита, убедившись, что ни один провод не защемлен и не подвергается чрезмерному напряжению, прежде чем выровнять отверстия для винтов. Наконец, надежно затяните все крепежные винты, чтобы закрепить крышку щита на месте.
Часть IV: Тестирование, расширенная диагностика и долгосрочное обслуживание
4.1 Включение питания и стандартизированный протокол испытаний
Критический финальный этап любой профессиональной электромонтажной работы — проверка работоспособности, которая подтверждает, что сложный электронный защитный механизм ВДП полностью функционирует и обеспечивает защиту. Эта последовательная процедура разработана для предотвращения внезапных перегрузок оборудования.
1. Последовательное включение питания (холодный запуск)
Сначала убедитесь, что ручка нового установленного выключателя ВДП остается надежно в положении «ОТКЛЮЧЕНО». Далее перейдите к главному выключателю щита и переведите его в положение «ВКЛЮЧЕНО», что восстановит питание основных шин внутри корпуса щита.
Наконец, последовательно переведите ручку выключателя ВДП в положение «ВКЛЮЧЕНО», возобновив подачу электроэнергии на конкретную распределительную цепь, находящуюся под его защитой.
2. Обязательный стандартный тест
Найдите и нажмите заметную кнопку «ТЕСТ», расположенную непосредственно на лицевой панели выключателя ВДП. Это действие запускает внутреннюю испытательную последовательность, имитирующую сигнал опасного дугового разряда в схеме устройства.
Ожидаемый результат и устранение неисправностей: Выключатель должен немедленно сработать (разорвать цепь), переместив ручку в промежточное или полностью «ОТКЛЮЧЕНО» положение. При успешном тесте необходимо сбросить выключатель, твердо переведя ручку в крайнее положение «ОТКЛЮЧЕНО», а затем снова в «ВКЛЮЧЕНО», чтобы восстановить питание цепи. Если выключатель не срабатывает, это указывает на критическую ошибку при установке (например, неправильное подключение или отсутствие нейтрального «хвостовика») или возможную неисправность самого устройства, что требует немедленного отключения питания и тщательной диагностики или замены.
Ложное срабатывание — наиболее частая жалоба пользователей выключателей ВДП, возникающее, когда устройство разрывает цепь без наличия реальной опасности дугового разряда. Для эффективного решения этой проблемы необходим профессиональный подход к диагностике, основанный на систематическом алгоритме, а не на пробах и ошибках.
Анализ причин возникновения
Многие старые бытовые приборы, особенно электроинструменты с изношенными щеточными двигателями (например, старые пылесосы или дрели), неисправные выключатели или некоторые виды низкокачественных или поврежденных импульсных блоков питания могут генерировать всплески высокочастотных электрических помех во время запуска или работы. Эти помехи имеют волновые характеристики, которые высокочувствительная электроника ВДП может ошибочно интерпретировать как сигнатуру опасного дугового разряда, приводя к раздражающим ложным срабатываниям.
Метод диагностики для электротехников: изоляция нагрузки
Отключение питания и всех нагрузок
Сначала переведите выключатель ВДП в положение «ОТКЛЮЧЕНО», затем выньте штепсельные вилки или физически отключите все бытовые приборы, лампы и электронные устройства от всех розеток и выключателей на срабатывающей цепи.
Проверка целостности цепи
Сбросьте выключатель ВДП в положение «ВКЛЮЧЕНО». Если выключатель остается в этом положении (не срабатывает) при отсутствии подключенных нагрузок, проблема однозначно заключается в нагрузке (бытовом приборе или устройстве), а не в самой проводке цепи.
Последовательное подключение
Систематически подключайте или включайте устройства по одному. В тот момент, когда подключение конкретного устройства вызовет срабатывание ВДП, это устройство будет определено как источник неисправности. Пользователю необходимо либо заменить неисправный прибор, либо перенести его на цепь без защиты ВДП (если это разрешено действующими локальными нормативами).
Проверка целостности проводки
Если выключатель ВДП продолжает срабатывать даже после отключения всех нагрузок, проблема однозначно находится в проводке цепи или соединениях в щите. Наиболее частая проводковая неисправность, вызывающая такое поведение, — это случайное или неправильное подключение белого нейтрального провода к заземляющему проводу (голый медный) или его непреднамеренное подключение обратно к нейтральной шине щита в любой точке цепи (это состояние известно как «множественное подключение нейтрали» или «общая нейтраль»).
Эта неисправность разрушит основной механизм контроля баланса тока в ВДП. В случае возникновения такой ситуации необходимо немедленно обратиться к лицензированному электрику для проведения комплексного визуального осмотра всех распределительных коробок, розеток и коробок с выключателями на данной цепи.
Совет: При устранении ложных срабатываний следуйте этому профессиональному последовательному алгоритму: сначала однозначно исключите проблему с нагрузкой (отключив все приборы), затем исключите проблему с проводкой (проверив на неправильные соединения нейтрали и заземления). Этот систематический подход является самым быстрым и надежным методом диагностики.
4.3 Обслуживание и расширенные проверки
Выключатель ВДП — это сложное электронное устройство, а не простой электромеханический компонент, поэтому его электронные узлы требуют регулярного тестирования для сохранения работоспособности. Пользователям настоятельно рекомендуется нажимать кнопку «ТЕСТ» хотя бы один раз в год, чтобы убедиться, что внутренние механизмы способны немедленно и корректно выполнять свои защитные функции.
Расширенная диагностическая память: Важной функцией многих современных моделей ВДП является наличие диагностической памяти. При срабатывании устройства записывается специальный внутренний код, детализирующий причину неисправности (например, тепловая перегрузка, короткое замыкание или определенный тип дугового разряда). Лицензированный электрик с помощью специализированного портативного считывающего устройства (например, определенных фирменных анализаторов автоматических выключателей) может получить доступ к этим кодам и прочитать их. Эти данные являются бесценными для точного определения, было ли срабатывание вызвано реальной опасной неисправностью или являлось лишь повторяющимся ложным срабатыванием, что значительно повышает эффективность процесса устранения неполадок.
Заключение
Правильная установка выключателя ВДП — это высокотехническая задача, требующая тщательного сочетания высокоточных механических операций и строгого соблюдения нормативных требований. Эффективное функционирование этого критически важного защитного устройства достигается путем строгого следования основным процедурам техники безопасности, тщательного учета сложных и уникальных требований к подключению нейтрального провода ВДП, а также использования откалиброванного инструмента для контроля момента затяжки, чтобы гарантировать надежность, низкое сопротивление и прочность каждого подключения провода.
В данном руководстве, подготовленном с точки зрения электротехника, подчеркиваются ключевые детали правильного выбора типа ВДП, проверки совместимости с распределительным щитом, инженерной необходимости точного контроля момента затяжки и методов расширенной диагностики. Только интегрирование этих требований, соответствующих инженерному уровню, в процесс установки позволяет обеспечить для домашней электрической системы максимальный уровень защиты от пожаров и долгосрочную стабильность работы.
Помните это финальное предписание в области безопасности: если у вас возникнут какие-либо сомнения относительно любого этапа работы, или если вы столкнетесь с повторяющимися ложными срабатываниями, которые не удается устранить с помощью предложенных методов диагностики, ради вашей безопасности и сохранности дома немедленно обратитесь к лицензированному и сертифицированному профессиональному электрику.
Весьма актуальные и авторитетные вопросы и ответы
Вопрос: Разрешено ли мне устанавливать ВДП и УЗО последовательно в одну и ту же цепь?
Ответ: Да, такая конфигурация не только распространена, но и часто прямо требуется современными электротехническими нормативами, особенно в высокорисковых зонах, таких как прачечные и кухни. Однако вам не нужно физически соединять их последовательно.
Наиболее простое профессиональное решение — установитьдвуфункциональный автоматический выключатель (ВДП/УЗО), который элегантно интегрирует обе технологии защиты в единое устройство, установленное в распределительном щите. Альтернативный подход предполагает использование выключателя ВДП в щите для защиты всей распределительной цепи, а затем установку розетки УЗО как первой в этой линии, тем самым распространяя защиту от утечек тока на последующие участки.
Вопрос: Я закончил все работы по подключению проводов, но выключатель ВДП немедленно срабатывает, как только я включаю основное питание. Какова наиболее вероятная причина?
Ответ: Немедленное и повторяющееся срабатывание почти всегда указывает на фундаментальную ошибку в подключении проводов внутри самого щита, в частности, связанную с соединениями нейтральных проводов. Самая частая ошибка заключается в том, что исходный нейтральный провод цепи (белый) был ошибочно подключен обратно к основной нейтральной шине щита, а не правильно закреплен на специальной серебряной клемме «N» выключателя ВДП.
Вы должны немедленно обесточить весь щит и проверить два соединения: подключен ли собственный белый «хвостовик» ВДП к нейтральной шине? И подключен ли белый нейтральный провод цепи к клемме «N» корпуса выключателя? Если эти соединения перепутаны или неправильно прокладываются, выключатель ВДП всегда будет немедленно срабатывать.
Вопрос: Я приобрел выключатель ВДП другого бренда, чем мой существующий старый электрический щит. Можно ли его использовать для дома?
Ответ: Ни в коем случае нельзя, при любых обстоятельствах. Это представляет собой серьезную угрозу безопасности и строго запрещено всеми основными электротехническими кодексами и организациями по безопасности в мире. Вы обязаны законом использовать выключатель, который точно соответствует производителю и товарной серии вашего электрического щита (например, для щита Siemens должен использоваться выключатель Siemens).
Использование несовместимого выключателя препятствует созданию безопасного, гарантированного соединения с шиной, часто приводя к плохому контакту, перегреву и риску пожара. Это немедленно аннулирует сертификацию UL вашего дома и потенциально вашу страховку.
Вопрос: Почему так сильно подчеркивается необходимость точного соблюдения момента затяжки винтов? Действительно ли затяжка «на ощупь» недостаточна?
Ответ: Да, затяжка на ощупь по своей сути недостаточна и опасна. Подчеркивание точного момента затяжки винтов является краеугольным камнем профессиональной электротехнической инженерии. Ориентация на приблизительную степень затяжки «на ощупь» ненадежна и не может гарантировать безопасное соединение.
Недостаточный момент затяжки приводит к ослаблению соединения и высокому контактному сопротивлению. Это высокое сопротивление генерирует опасное тепло — известный предшественник многих пожаров, вызванных электричеством. Только правильно откалиброванная отвертка с контролем момента гарантирует, что проводник закреплен с точным давлением, указанным производителем, обеспечивая долгосрочную безопасность, стабильную надежность и предотвращая повреждение изоляции от перегрева.
Вопрос: Если мой старый пылесос постоянно вызывает срабатывание выключателя ВДП, это означает, что в проводке моей цепи есть серьезная скрытая проблема?
Ответ: Не обязательно. Этот сценарий чаще всего называется «ложным срабатыванием», и проблема, как правило, заключается в самом приборе. Многие старые бытовые приборы, инструменты с изношенными универсальными моторами или недорогие блоки питания генерируют значительное количество высокочастотных электрических помех во время работы или запуска.
Форма волны этих помех очень похожа на сигнатуру реального дугового разряда, заставляя высокочувствительный выключатель ВДП ошибочно срабатывать. Обычное решение — переместить проблемный прибор на цепь без защиты ВДП (если это разрешено местными нормативами), или, в идеале, заменить его на более новую модель, соответствующую современным стандартам электромагнитной совместимости. В таких случаях ваша проводка часто абсолютно безопасна, даже если старый прибор вызывает проблемы с выключателем.
