Как устранить неисправности с красным и зеленым индикаторами автоматического выключателя

I. Немедленный ответ инженера

Для эффективного устранения неисправностей с красным и зеленым индикаторами вакуумного автоматического выключателя (ВАВ) ключевой первый шаг заключается в определении конкретного инженерного значения указателей. Красный индикатор всегда сигнализирует о том, что выключатель находится в разомкнутом, сработанном или неисправном состоянии, тогда как зеленый индикатор указывает на его замкнутое состояние, наличие напряжения и работоспособность.

Основной способ устранения постоянного горения красного индикатора — выполнить стандартную процедуру сброса: сначала надежно перевести выключатель в положение «Разомкнуть/Выключено», после чего попытаться перевести в положение «Замкнуть/Включено». Если после такой первоначальной попытки ВАВ сразу срабатывает или отказывается закрываться, это означает, что проблема значительно усугубилась.

Такое усугубление указывает на скрытую электрическую неисправность, сильную перегрузку или — что встречается чаще всего для ВАВ — на внутренний механический отказ или неисправность вторичной цепи управления, касающуюся катушки замыкания или рабочего механизма. На этом критическом этапе пользователи должны прекратить повторные попытки включения и немедленно ознакомиться с записями защитных реле.

Ознакомление с этими записями необходимо для определения точного типа неисправности, после чего следует привлечь квалифицированного электротехника для комплексной диагностики и профессионального ремонта. Неисправность индикаторов ВАВ никогда не является незначительным визуальным дефектом; это прямое отражение конкретного сбоя в сложной системе — начиная от высоковольтной первичной цепи и заканчивая низковольтной вторичной цепью управления.

I. Основные выводы: Проверочный список профессиональной диагностики

Индикаторная система вакуумного автоматического выключателя (ВАВ) функционирует по трем критическим параметрам: красный индикатор (разомкнутое состояние/неисправность), зеленый индикатор (замкнутое состояние/наличие напряжения) и специальный индикатор заряженной пружины (сигнализирует о накопленной механической энергии). Состояние «заряженной пружины» является абсолютным предварительным условием для любого операции замыкания.
Первоначальные шаги устранения неисправностей предусматривают выполнение стандартной последовательности сброса «сначала разомкнуть — затем замкнуть». Если выключатель снова сразу срабатывает, необходимо немедленно применить метод изоляции нагрузки. Этот метод позволяет определить, возникает ли неисправность в нагрузке на стороне потребителя или в самой силовой разводке ВАВ.
Требуется переход к углубленной диагностике, если ВАВ остается заблокированным в разомкнутом положении (постоянно горит красный индикатор). Основное внимание должно быть переключено на проверку состояния заряженной пружины и подтверждение электрической непрерывности и целостности катушки замыкания.
Для углубленного поиска неисправности обязательно требуется изучение протоколов срабатываний защитного реле. Этот критически важный шаг позволяет различить срабатывания из-за короткого замыкания, перегрузки или внутренних защитных механизмов оборудования, и именно он является ключевым отличием профессиональной инженерной диагностики.
Безопасностные правила являются непреложными в средневольтных условиях. Перед любым внутренним осмотром необходимо выполнить проверку на отсутствие напряжения, и оператор никогда не должен пытаться принудительно удерживать выключатель в положении «включено».
Долговечная надежность обеспечивается путем превентивного технического обслуживания, которое включает плановые измерения контактного сопротивления, измерения изоляционного сопротивления и смазку механизмов. Эти мероприятия предотвращают последующие тепловые или механические отказы, обеспечивая долгий срок службы ВАВ.

II. Индикаторы состояния ВАВ: трехмерный инженерный подход

2.1 Инженерная интерпретация традиционных красного и зеленого индикаторов

Красный и зеленый индикаторы ВАВ, как правило, управляемые контактами вспомогательного выключателя, являются наиболее видимым сигналом для оператора о состоянии основных контактов. Однако для высоковольтных ВАВ состояние индикаторов представляет собой сильно упрощенную информацию о работе сложной электротехнической системы.

Цвет индикатора	Стандартное значение состояния ВАВ	Состояние первичной цепи	Возможная проблема / Требуемое действие
Красный	РАЗОМКНУТО / СРАБОТАНО	Основные контакты разомкнуты	Сигнализирует о срабатывании защитного реле из-за перегрузки или короткого замыкания. Необходимо немедленно определить причину срабатывания.
Зеленый	ЗАМКНУТО / НАПРЯЖЕНО	Основные контакты замкнуты	Цепь под напряжением. Перед работой на стороне потребителя необходимо строго соблюдать процедуры обесточивания.
Центральное положение	Механическая точка срабатывания	Основные контакты разомкнуты	Прежде чем попытаться повторно замкнуть, механизм должен быть сначала сброслен путем полного перевода в положение «ВЫКЛЮЧЕНО».

В практически всех высоковольтных распределительных системах красный сигнал по своей сути связан с опасностью (произошло срабатывание защиты), поскольку это указывает на операцию первичного защитного устройства. Необходимо провести тщательное расследование, чтобы выяснить причину срабатывания.

Наоборот, зеленый сигнал означает безопасную эксплуатацию (замкнутое состояние), но всегда подчеркивает фундаментальный факт: система находится под напряжением и работает в живом режиме. Промышленные стандарты жестко регулируют цвета сигнальных ламп: красный цвет указывает на необходимость немедленных действий (размыкание цепи), а зеленый – на нормальное рабочее состояние (замкнутое состояние цепи).

Примечание: В промышленных или высоковольтных условиях «горящая красная лампа» принципиально отличается от состояния «выключено» у низковольтных тепловых автоматических выключателей. Красная лампа означает, что защитная система была вынуждена сработать, причину этого срабатывания необходимо диагностировать и устранить, а не просто обойти защиту.

2.2 Уникальный третий параметр ВАВ: индикатор заряженной пружины

Эта специфическая функция является наиболее существенным отличием в работе между вакуумным автоматическим выключателем и стандартным низковольтным автоматическим выключателем. Часто именно это является основным решением для неисправностей типа «отказ от замыкания» (постоянно горит красная лампа). Мощное замыкание ВАВ в принципе обеспечивается большой пружиной с накопленной энергией, а не просто прямым электромагнитным усилием.

Желтый/белый индикатор заряженной пружины имеет критическое значение, поскольку он подтверждает, что пружина замыкания рабочего механизма полностью заряжена потенциальной энергией. Специальный зарядный двигатель ВАВ с помощью редукторной механизма физически сжимает эту массивную пружину.

После полной зарядки пружины действует конечный выключатель внутри механизма, который загорает индикатор заряженной пружины и одновременно отключает питание зарядного двигателя. Этот механизм необходим для обеспечения быстрого замыкания с высоким усилием, требуемого для средневольтных коммутационных устройств.

Инженерные блокировки предотвращают неправильную эксплуатацию и серьезные повреждения оборудования. ВАВ оснащен блокировками против многократного замыкания («прыжков») и блокировками против замыкания без предварительной зарядки. Цепь замыкания электрически активируется и физически допускает выполнение операции только после полной зарядки пружины (что индицируется горящей лампой).

Основной диагностический момент простой, но часто упускается из виду: если горит красная лампа (разомкнутое состояние) и выключатель отказывается закрываться, первоочередной этап расследования должен быть направлен на исключение неисправности зарядного механизма. Такая ситуация напрямую указывает на отказ самого зарядного двигателя, плавкого предохранителя его питания или механическую неисправность конечного выключателя зарядного механизма.

Совет: Если ВАВ не закрывается, сразу проверьте индикатор заряженной пружины. Если он не горит, неисправность локализуется в зарядном двигателе, источнике его питания или конечном выключателе зарядного механизма. Если индикатор горит, но выключатель все равно не закрывается, неисправность заключается в катушке замыкания или в механической/электрической блокировке.

Профессиональный справочный материал: Принцип работы и механизм ВАВ

Для более глубокого понимания внутреннего механизма ВАВ настоятельно рекомендуется использовать это визуальное дополнение.

Оно наглядно пояснит сложный рабочий механизм, зарядную систему и функции катушек срабатывания/замыкания, упомянутые в этом руководстве. Наблюдение за работой ВАВ в реальном времени является важным условием для понимания корневой причины неисправностей с постоянным горением красной лампы.

III. Основные этапы ремонта: сброс, безопасность и изоляция нагрузки

3.1 Непреложные правила безопасности и проверка на отсутствие напряжения

Любой осмотр вакуумного автоматического выключателя (ВАВ), даже базовая диагностика неисправностей, должен основываться на самых высоких стандартах безопасности. ВАВ эксплуатируются в средневольтных условиях, где ошибка может привести к катастрофическим последствиям, значительно превышающим последствия неисправностей в низковольтных цепях.

Обязательное обесточивание: строгое соблюдение «Пяти правил безопасности» и системы разрешений на выполнение работ является обязательным требованием. Перед началом работ с ВАВ необходимо оперативно отключить и заземлить передний автоматический выключатель или изолятор (разъединитель), чтобы физически изолировать ВАВ от всех потенциальных источников питания.

Протокол проверки: оператор должен использовать калиброванный высоковольтный детектор (или вольтметр), чтобы подтвердить полное отсутствие напряжения (нулевое напряжение) на входных и выходных клеммах ВАВ. Этот критически важный шаг должен быть последовательно выполнен для всех трех фаз как на линии, так и на стороне нагрузки ВАВ.

Требование заземления: после изоляции как источника питания на линии, так и нагрузки на стороне потребителя необходимо физически закрыть заземляющий разъединитель. Это действие обеспечивает надежное заземление, снижая риски возникновения индукционного напряжения или случайного повторного подачи напряжения.

Примечание: для проверки на отсутствие напряжения необходимо использовать проверенное и сертифицированное оборудование. Никогда не следует полагаться только на цвет индикаторной лампы для подтверждения обесточивания цепи, так как из-за неисправности вспомогательного выключателя лампа может давать ложный сигнал.

3.2 Стандартный сброс ВАВ и дифференциация режимов эксплуатации

Стандартная последовательность сброса разработана для полной разблокировки внутреннего механического срабатывающего устройства ВАВ. Это действие готовит механизм к последующей команде на замыкание.

Проверка состояния: убедиться, что рукоятка выключателя находится либо в положении срабатывания (центральное положение), либо в положении полного размыкания (горит красная лампа).
Принудительное размыкание/сброс: уверенно переместить рабочую рукоятку или кнопку в положение полного «Размыкание/Выключено». Это действие механически сбрасывает свободно срабатывающий механизм внутри ВАВ, который был активирован защитным реле.
Проверка энергии замыкания: убедиться, что горит индикатор заряженной пружины. Если он не горит, перед продолжением работы необходимо попытаться выполнить ручную или электрическую зарядку.
Попытка повторного замыкания: переместить рукоятку или кнопку в положение «Замыкание/Включено».

3.2.1 Диагностика различий между ручным и электрическим режимами работы (уникальный контент)

ВАВ поддерживают два различных режима эксплуатации, и сравнение их результатов является эффективным диагностическим инструментом для инженеров. Это сравнение является ключом к быстрой локализации неисправности.

Ручной режим работы использует ручной рычаг или кнопку для механического обхода электрической катушки замыкания. Электрический режим работы использует катушку замыкания и катушку срабатывания для реагирования на дистанционные сигналы от панели управления или реле.

Симптом неисправности	Результат ручного режима работы	Результат электрического режима работы	Область диагностического контроля
Возвратимый сбой	Замыкание выполняется успешно	Замыкание выполняется успешно	Временная перегрузка или кратковременная неисправность (устранилась самостоятельно)
Засор механизма	Ошибка (ручная рукоятка сопротивляется движению)	Ошибка (катушка не движется или ее ход недостаточен)	Внутренняя механическая неисправность (засор, поломка пружин и т.п.)
Неисправность вторичной цепи	Замыкание выполняется успешно	Ошибка (отсутствие реакции)	Вторичная цепь управления (разрыв катушки замыкания, потеря питания, отказ дистанционного управления)

Если ВАВ успешно закрывается вручную, но не закрывается в электрическом режиме, неисправность почти наверняка локализована в низковольтной вторичной цепи управления. Такое сравнение исключает короткое замыкание в первичной цепи, механический зазор и основные электрические неисправности как корневые причины.

3.3 Метод изоляции нагрузки при постоянном срабатывании защиты

Если ВАВ защищает ответвление в низко- или средневольтной системе и продолжает срабатывать (постоянно горит красная лампа) после сброса, для систематического устранения неисправностей необходимо применить метод изоляции нагрузки.

Изолировать всю нагрузку: Отключить всю нагрузку на стороне потребителя или перевести все низковольтные автоматические выключатели ответвлений, питаемые от данного ВАВ, в положение «Выключено». В высоковольтных системах это может означать физическую изоляцию трансформатора или выводов крупного электродвигателя.
Попытаться повторно закрыть: Выполнить сброс и попытаться закрыть ВАВ.
Проанализировать результат

Если ВАВ успешно закрывается, источник неисправности однозначно находится в нагрузке на стороне потребителя или в ответвлении цепи. После этого необходимо последовательно подключать нагрузки, пока не будет выявлен неисправный элемент.
Если ВАВ снова срабатывает, неисправность локализована в основной питающей кабельной линии, в основной цепи заземления или вызвана срабатыванием внутренней защиты ВАВ. Необходимо немедленно прекратить попытки закрытия и передать оборудование для профессиональной диагностики.

Примечание: Повторные попытки закрытия ВАВ, который мгновенно срабатывает, могут привести к катастрофическому выходу из строя вакуумного разрядника или серьезному повреждению основной шины питания. По требованиям безопасности допускается не более двух попыток закрытия перед проведением профессионального анализа.

IV. Углубленная диагностика: Анализ внутренних узлов и вторичной цепи ВАВ

Если основные этапы ремонта не увенчались успехом, неисправность относится к категории, требующей специальных знаний и приборов. Теперь электротехнику необходимо переместить фокус с простых операций на состояние системы защитных реле и внутренних компонентов ВАВ.

4.1 Данные защитного реле: Углубленная классификация неисправностей (профессиональная дифференциация)

Срабатывание ВАВ (горение красной лампы) является прямым следствием работы системы защитных реле. Первый шаг диагностики для профессионального инженера — не осмотр самого ВАВ, а проверка верхнего по схеме блока защитных реле.

Микропроцессорное защитное реле является основным диагностическим инструментом. Инженеру необходимо извлечь историю событий и записи параметров неисправностей (осциллограммы) реле. Запись параметров неисправностей содержит формы волн напряжения и тока в момент срабатывания защиты и служит окончательным доказательством при определении характера неисправности.

Тип защитного срабатывания	Индикатор записи реле	Электрическая природа неисправности	Область диагностики ВАВ
Внезапный переток тока (I>>)	Экстремально короткое время срабатывания (< 50 мс)	Серьезное короткое замыкание в первичной цепи (например, фазо-фазное короткое замыкание, твердое заземление)	Изоляция первичной цепи и проверка изоляционного сопротивления (с использованием мегомметра)
Задержанное переток тока (I>)	Длительное время срабатывания (> 100 мс)	Постоянная перегрузка или неверные настройки защиты	Измерение нагрузочного тока и проверка разводки трансформатора тока (ТТ) вторичной цепи
Защита от замыкания на землю (Io)	Превышение значения нулевой последовательности тока	Фазо-заземельное короткое замыкание	Локализация фазо-заземельного короткого замыкания, проверка системы нейтрального заземления
Неэлектрическая защита	Зафиксировано срабатывание газовой защиты, температурной защиты и т.п.	Неисправность в корпусе защищаемого оборудования (трансформатор, электродвигатель)	Проверка состояния оборудования, подтверждение логики срабатывания ВАВ

Совет: Записи защитного реле — это «навигатор» для диагностики. Они указывают, где расположена неисправность (линия, трансформатор, шина) и какой её тип (короткое замыкание, перегрузка, заземление), позволяя избежать слепого осмотра ВАВ. Эта возможность является отличительной чертой профессиональной практики электротехнических инженеров.

4.2 Внутренние механические неисправности и неисправности катушек (специфичные для ВАВ)

Отказ ВАВ закрыться (постоянно горит красная лампа) почти всегда связан с катушкой замыкания или механическим узлом.

4.2.1 Диагностика катушек и зарядной системы

Отказ зарядного двигателя: Если индикатор заряженной пружины не горит, измерьте напряжение и сопротивление на клеммах зарядного двигателя. Часто причиной является выход двигателя из строя или пробитой плавкий предохранитель/сработавший автоматический выключатель в цепи его питания.
Проверка катушки замыкания: Катушка замыкания получает команду на замыкание; в случае ее неисправности замыкание становится невозможным. При отключенном питании измерьте сопротивление катушки и сравните результат с заводскими параметрами. Обрыв цепи (бесконечное сопротивление) или короткое замыкание (сопротивление близкое к нулю) указывают на выход катушки из строя.
Для дальнейшего подтверждения измерьте управляющее напряжение на клеммах катушки во время подачи команды на замыкание. Если напряжение соответствует норме, но катушка не срабатывает — она неисправна; если напряжение низкое или отсутствует — проблема кроется в вторичной цепи управления. Проверка катушки срабатывания также имеет решающее значение: хотя ее отказ не приводит к постоянному горению красной лампы, он снижает способность выключателя устранять будущие неисправности в цепи.

4.2.2 Засор механизма и механические блокировки

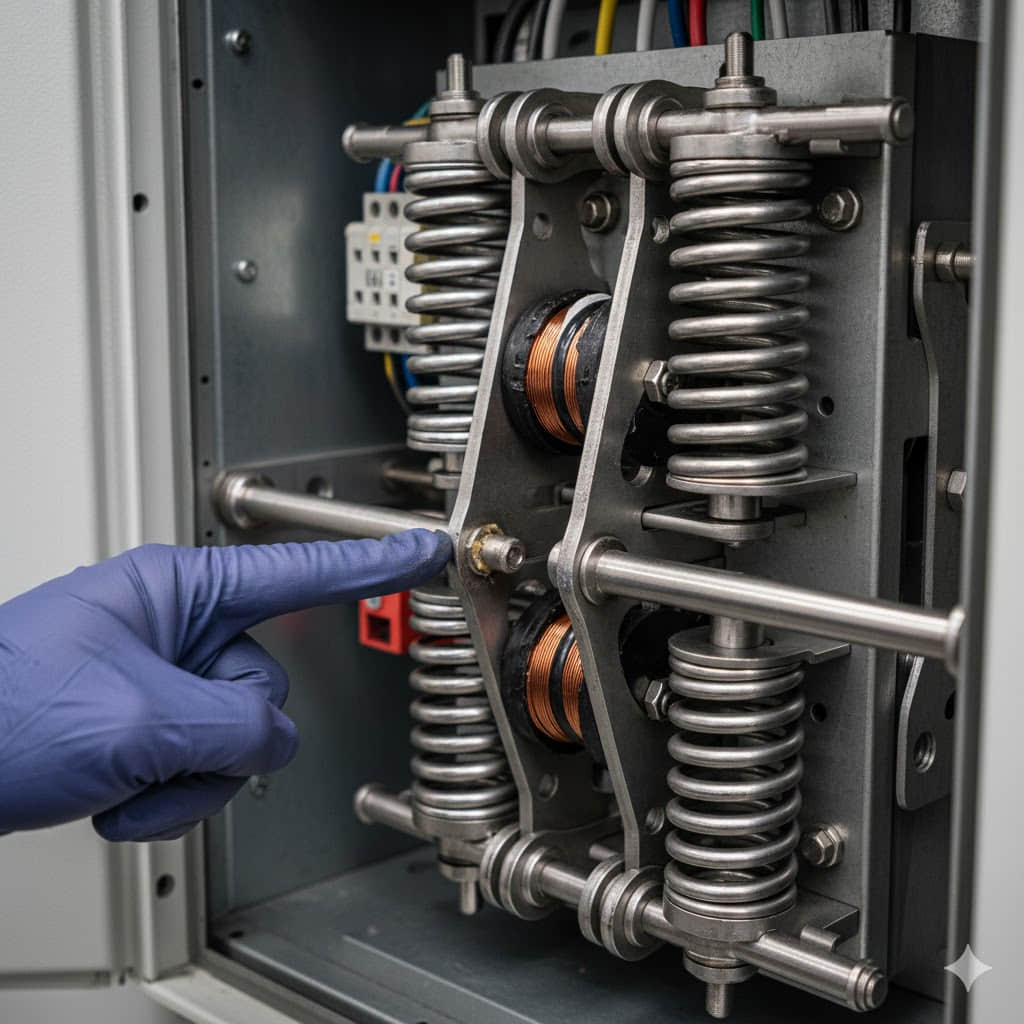

Засор механизма: После обесточивания попытайтесь выполнить ручное управление механизмом и оцените плавность движения рукоятки или тяговых элементов. Загрязнение, недостаточная смазка или повреждение деталей приведут к засору, из-за которого ВАВ не сможет полностью закрыться, что будет сопровождаться ложным сигналом горящего красного индикатора.
Блокировка при ручной установке в рабочее положение: Для выдвижных (тележных) моделей ВАВ, если выключатель не установлен полностью и правильно в «рабочее положение», блокировка принудительно преградит выполнение операции замыкания, и красный индикатор будет оставаться включенным. Техник должен использовать инструмент, рекомендованный производителем, чтобы убедиться в надежной фиксации тележки в рабочем положении.
Неисправность вспомогательного выключателя: Вспомогательный выключатель формирует сигнал для индикаторных ламп. При приварении контактов или их смещении индикатор может сигнализировать о «разомкнутом состоянии» (красный цвет) даже после движения механизма, передавая ложную информацию о статусе в систему управления.

Как устранить неисправности с красным и зеленым индикаторами автоматического выключателя

4.3 Блокировки, вторичные цепи и неисправности вспомогательных контактов

Низковольтная вторичная цепь управления является другим основным узлом, подверженным отказам у ВАВ.

Питание вторичной цепи: Управляющее питание ВАВ (обычно постоянное напряжение) должно быть стабильным. Потеря этого питания приведет к выходу из строя зарядного двигателя, катушек и всех индикаторных ламп.
Разводка на клеммной колодке: Осмотреть все винтовые клеммы на клеммной колодке на предмет ослабления, повреждения изоляции или коррозии. Простое ослабление провода может привести к обрыву цепи замыкания и блокировать электрическое управление.
Цепь защиты от многократного замыкания («прыжков»): ВАВ оснащен цепью защиты от многократного замыкания, предотвращающей повторное замыкание и срабатывание выключателя после возникновения неисправности. Если какой-либо компонент этой цепи (например, реле времени) выйдет из строя, это может блокировать последующие попытки замыкания, что приведет к постоянному горению красной лампы.

V. Долговременная надежность: Профилактическое обслуживание и профессиональные протоколы

5.1 Основные контрольные точки профилактического обслуживания (долгосрочная дифференциация)

Профилактическое обслуживание является наиболее эффективной инженерной стратегией для обеспечения долговечности ВАВ и предотвращения неисправностей индикации и эксплуатации. Проактивная проверка всегда предпочтительнее реактивного ремонта, особенно для высоковольтного оборудования.

Счетчик операций и капитальный ремонт: Вакуумный разрядник ВАВ имеет строгие электрические и механические пределы ресурса (например, 10 000 операций). Необходимо вести тщательный журнал подсчета операций и планировать капитальный ремонт при приближении к лимитам ресурса.
Проверка сопротивления контактов: Регулярно измерять сопротивление контактов первичной цепи ВАВ с помощью микроомметра. Любое значительное увеличение (например, превышение заводского значения на 30%) является важным ранним предупреждающим сигналом о генерировании тепла и возможном тепловом срабатывании.
Проверка изоляционного сопротивления: Периодически проверять изоляционное сопротивление ВАВ (между фазами и фаза-земля) с помощью мегомметра. Снижение сопротивления указывает на наличие влаги или загрязнения, что свидетельствует о высоком риске короткого замыкания.
Смазка механизма: Строго следовать рекомендациям производителя, использовать указанный специализированный смазочный состав для очистки и смазки подшипников и тяговых элементов рабочего механизма. Это предотвращает высокое трение, которое приводит к механическому засору и отказам в работе.

Как устранить неисправности с красным и зеленым индикаторами автоматического выключателя

5.2 Когда необходимо обращаться к профессиональным электротехническим инженерам

При устранении неисправностей ВАВ любые сомнения или затруднения непрофильного персонала должны немедленно стать причиной вызова специалистов. Безопасность должна быть поставлена превыше всего.

Привлечение профессиональных специалистов является обязательным при любых неисправностях после срабатывания защитного реле, особенно в случаях, связанных с коротким замыканием или замыканием на землю. Также их участие требуется при внутренних механических неисправностях или неисправностях катушек, так как для их устранения необходимы специализированные инструменты и знания.
Любые ситуации, требующие испытаний на высоковольтной стороне — например, измерение изоляционного сопротивления или испытание на пробой (высокое напряжение) — должны выполняться сертифицированными специалистами. Кроме того, проблемы с перемещением тележки или работой блокировок во время процедур установки/выемки из рабочего положения требуют вмешательства экспертов.

5.3 Требуемые профессиональные инструменты и навыки

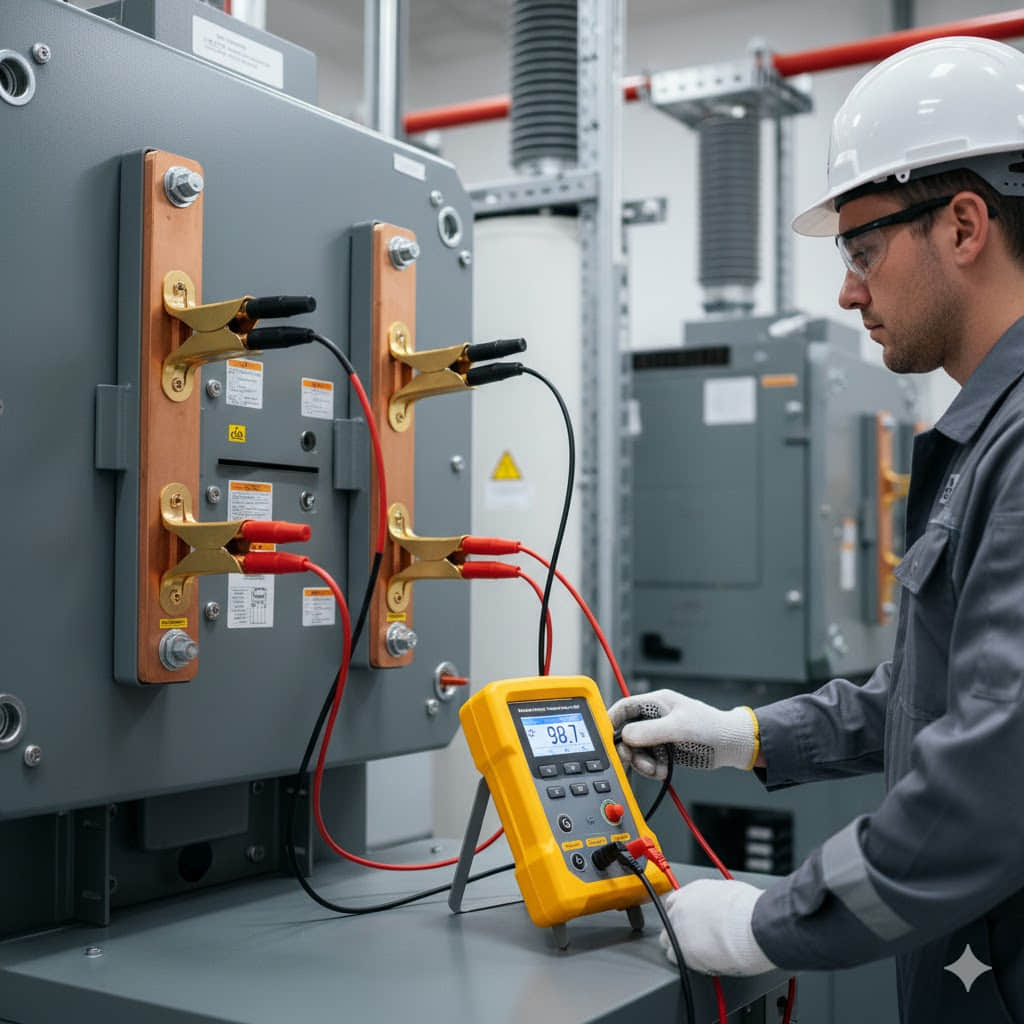

Основные инструменты: К ним относятся микроомметр (DLRO) для измерения сопротивления контактов, мегомметр (изоляционная тестер) для измерения изоляционного сопротивления и высокоточный цифровой мультиметр (ЦММ) для проверки вторичных цепей. Калиброванный динамометрический ключ является обязательным для обеспечения необходимой затяжки клемм и предотвращения термического сбоя.
Основные навыки: Профессиональные инженеры должны владеть умением читать и интерпретировать схемы вторичных цепей управления ВАВ. Они также должны иметь глубокое понимание логики работы защитных реле и принципов работы четырех/пяти блоков безопасности, чтобы точно диагностировать системные неисправности.
Примечание: Управление неисправностями ВАВ является специализированной областью в средне- и высоковольтных распределительных системах. Персонал без специальной подготовки и соответствующего разрешения никогда не должен иметь доступ к высоковольтному отсеку ВАВ или крышкам рабочего механизма. Строгое соблюдение процедур блокировки/маркировки (LOTO) и системы разрешений на выполнение работ является непременным требованием.

Часто задаваемые вопросы (FAQ)

Вопрос 1: У ВАВ постоянно горит красная лампа (не закрывается), но горит индикатор заряженной пружины. Какова наиболее вероятная причина?

Если горит индикатор заряженной пружины, это означает, что пружина замыкания накопила достаточную энергию, и неисправность с высокой вероятностью локализована в цепи замыкания или неисправной блокировке. Две наиболее частые причины — выход из строя катушки замыкания (обрыв цепи, подтверждаемый с помощью цифрового мультиметра) или активная блокировка против многократного замыкания или блокировка по положению.

Возможно, защитное реле не полностью сбросилось, или тележка ВАВ немного смещена. Любая из этих проблем может оставить вспомогательный контакт разомкнутым, блокируя тем самым команду на электрическое замыкание.

Вопрос 2: Что такое «проверка на отсутствие напряжения», и почему она является обязательной при работе с ВАВ?

Проверка на отсутствие напряжения — это самый важный этап безопасности при электротехнических работах. Она требует использования сертифицированного высоковольтного детектора или вольтметра для прямого измерения напряжения на клеммах ВАВ, чтобы подтвердить его полное отсутствие перед началом любых работ.

Цель этой процедуры — исключить высокий риск случайного подачи напряжения, возникновения индукционного напряжения или ложного сигнала о разомкнутом состоянии. Проверка на отсутствие напряжения обязательна для безопасного выполнения работ.

Вопрос 3: Как различить короткое замыкание, перегрузку и внутреннюю неисправность оборудования после срабатывания ВАВ?

Отличить эти неисправности только по горящей красной лампе невозможно; необходимо ориентироваться на записи защитного реле. Короткое замыкание (серьезная неисправность) будет зафиксировано как срабатывание по внезапному перетоку тока (I>>) с практически нулевым временем срабатывания.

Перегрузка (незначительная неисправность) будет зафиксирована как срабатывание по задержанному перетоку тока (I>) с более длительной задержкой. Внутренняя неисправность оборудования будет зафиксирована как неэлектрическое срабатывание, например, по газовой или температурной защите.

Вопрос 4: У ВАВ не горит индикатор заряженной пружины, и выключатель не закрывается. Какова рекомендуемая последовательность диагностики?

Неисправность, скорее всего, ограничена зарядной системой. Последовательность диагностики должна быть следующей: сначала проверить питание зарядного двигателя (подтвердить наличие управляющего напряжения и целостность плавкого предохранителя).

Далее проверить сам зарядный двигатель (измерить сопротивление для выявления обрыва цепи). Наконец, проверить конечный выключатель зарядного механизма на предмет механического зажатия или неисправности контактов, поскольку этот небольшой выключатель управляет всей последовательностью зарядки.

Вопрос 5: Почему «проверка сопротивления контактов» и «смазка механизма» являются столь важными, и как они связаны с неисправностями индикации?

Проверка сопротивления контактов: Высокое сопротивление контактов приводит к выделению избыточного тепла при протекании тока (по формуле P = I²R). Это тепло может вызвать срабатывание ВАВ по перегреву (горящая красная лампа) или, в долгосрочной перспективе, привести к необратимому повреждению основных контактов.

Смазка механизма: Недостаточная смазка увеличивает трение, что приводит к механическому зажатию. Это препятствует полному ходу механизма ВАВ, в результате чего вспомогательный выключатель не переключается корректно, вызывая ложный сигнал горящей красной лампы.

Вопрос 6: Почему мой ВАВ закрывается вручную, но не закрывается в электрическом режиме?

Это однозначно указывает на неисправность вторичной цепи управления. Поскольку ручное закрытие является чисто механической операцией, успешное замыкание подтверждает исправность первичной цепи и основного механизма с пружиной.

Проблема локализована в электрическом управлении: либо выход из строя катушки замыкания (обрыв цепи), либо отсутствие управляющего напряжения для замыкания, либо ослабление провода, либо активный вспомогательный контакт (например, реле против многократного замыкания), который физически блокирует путь электрической команды на замыкание.
