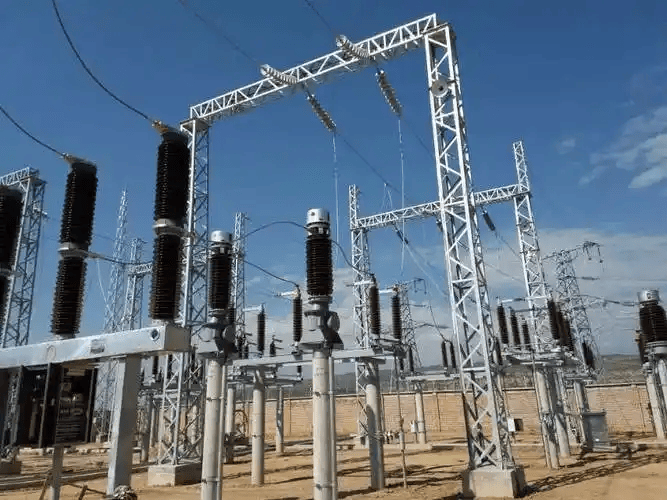

Если вы работаете с высоковольтным оборудованием, вы знаете, как важна правильная заправка газом SF6 в выключатели. Независимо от того, идет ли речь о выполнении технического обслуживания, устранении утечек или вводе в эксплуатацию новых выключателей, точная заправка газом SF6 имеет решающее значение для безопасной эксплуатации, эффективного гашения дуги и надежной изоляции. Однако эта задача не сводится к простому открытию клапана — она требует строгого соблюдения стандартов IEC 62271-100 и IEEE C37, квалифицированного обращения для предотвращения попадания влаги, а также внимания к чистоте газа и уровням давления.
В этом руководстве представлена пошаговая профессиональная процедура заправки газом SF6 в выключатели, дополненная мерами безопасности, рекомендуемым оборудованием и советами по избежанию распространенных ошибок. Если вы хотите безопасно и эффективно заправить свои SF6-выключатели, это именно тот окончательный материал, который вы искали. Давайте начнем.
Предостережения безопасности перед началом работы
Перед заправкой газом SF6 в выключатель безопасность должна быть вашим главным приоритетом. Следуйте этим важным мерам предостережения:
1.Носите обязательную индивидуальную защитную экипировку (ИЗО): Всегда используйте изолирующие перчатки, защитные очки и защитную одежду. Газ SF6 является инертным, но при выбросе под давлением может вызвать обморожение.
2.Обеспечьте достаточную проветривку: Работайте в хорошо проветренном помещении. Используйте газовые мониторы для обнаружения возможных утечек газа SF6, так как он тяжелее воздуха и может накапливаться в нижних участках.
3.Следуйте процедурам блокировки/маркировки (LOTO): Отключите выключатель от источника питания и примените процедуры блокировки/маркировки (LOTO), чтобы предотвратить случайное включение во время заправки. Правильное заземление выключателя имеет решающее значение для предотвращения электроопасности.
4.Потребляйте газ SF6 ответственно: Газ SF6 является мощным парниковым газом с высоким потенциалом влияния на глобальное потепление. Никогда не выпускайте газ SF6 напрямую в атмосферу. Используйте системы восстановления газа и минимизируйте выбросы на протяжении всего процесса.
При соблюдении этих мер вы обеспечите свою безопасность и защитите окружающую среду во время заправки газом SF6.
Необходимое оборудование и инструменты
Для правильной заправки газом SF6 в выключатель убедитесь, что у вас под рукой есть подходящее оборудование и инструменты:

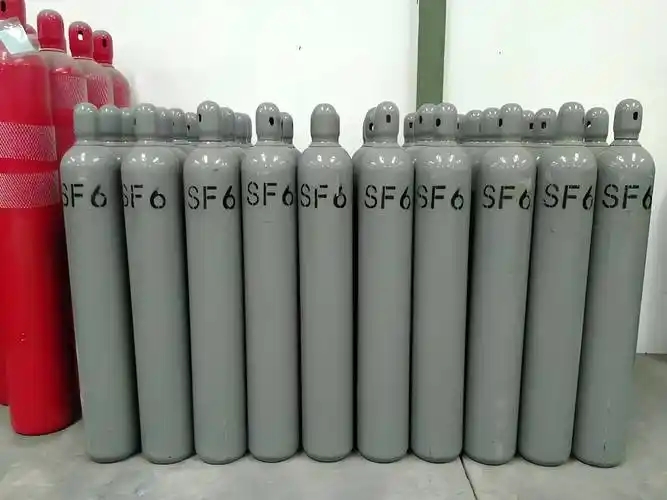

1.азовый баллон с газом SF6 и погружным трубкой: обеспечивает безопасное и эффективное отбор газа, как при заправке в жидкой, так и в газообразной фазе.
2.Одобренный комплект для заправки газом SF6: включает шланги, клапаны и соединители, разработанные в соответствии с отраслевыми стандартами и предотвращающие утечки.
3.Вакуумный насос: необходим для вакуумирования выключателя и шлангов перед заправкой с целью удаления влаги и воздуха.
4.Анализатор газа SF6: для проверки чистоты газа и выявления загрязнителей, таких как влага, воздух и продукты разложения.
5.Цифровой манометр и программное обеспечение для заправки: помогают контролировать и регулировать точное давление газа во время заправки, включая корректировки с учетом температуры.
Использование правильного оборудования является ключом к плавной и безопасной процедуре заправки газом SF6. Для получения высококачественного и надежного оборудования многие американские специалисты доверяют оригинальные комплекты для работы с газом SF6, такие как те, которые предлагает компания WEISHO — они также поставляются с удобным программным обеспечением для заправки, адаптированным к соблюдению стандартов IEC 62271-100 по заправке газом SF6.
Проверки и подготовка перед заправкой
Перед началом процедуры заправки газом SF6 сначала проверьте данные на табличке идентификации выключателя. Это гарантирует, что вы будете заправлять газ под правильным номинальным давлением, указанным производителем. Далее проведите тщательный тест на утечку газа SF6 в местах всех уплотнений и соединений, чтобы предотвратить потерю газа во время или после заправки.
После того как вы убедитесь, что у выключателя нет утечек, эвакуируйте камеру выключателя с помощью вакуумного насоса. Поддерживайте вакуум в течение рекомендуемого времени, чтобы удалить оставшийся воздух и влагу. Удаление влаги и воздуха имеет решающее значение, поскольку они могут вызвать проблемы с изоляцией и снизить производительность выключателя, а также его срок службы. Влага в газе SF6 может привести к коррозии и снижению диэлектрической прочности, поэтому перед заправкой всегда стремитесь к достижению точки росы значительно ниже −40 °C.
Правильное вакуумирование и осушение готовят выключатель к обеспечению наилучшей газовой изоляции, гарантируя плавную и безопасную заправку газом SF6 без загрязнений. Для получения дополнительной информации о правильном обслуживании и проверках распределительных устройств обратитесь к нашему подробному руководству, посвященному сравнению твердотельных распределительных устройств и вакуумных выключателей.
Пошаговая процедура заправки газом SF6
Заправка газом SF6 в автоматический выключатель осуществляется по четкому процессу, обеспечивающему безопасность и точность. Ниже представлена пошаговая процедура:
1.Подключить заправочную шланговую линию
Присоединить баллон с газом SF6 к автоматическому выключателю с использованием одобренной заправочной шланговой линии и фитингов. Убедиться, что все соединения затянуты плотно, чтобы предотвратить утечки.
2.Эвакуировать шланговую линию
Использовать вакуумный насос для эвакуации заправочной шланговой линии и соединений. Это позволяет удалить воздух или влагу перед подачей газа SF6.
3.Установить давление редуктора на баллоне
Регулировать редуктор на баллоне с газом SF6 до рекомендуемого начального давления — обычно немного выше номинального заправочного давления автоматического выключателя.
4.Медленно открыть клапаны и произвести заправку
Медленно открыть клапан баллона, чтобы начать заправку. Газ SF6 можно заправлять как в газовой, так и в жидкой фазе — заправка в жидкой фазе ускоряет процесс. Тщательно контролировать расход газа, чтобы избежать внезапных скачков давления.
5.Контролировать температуру и давление
Следить за показаниями цифрового манометра и окружающей температурой. Поскольку давление газа SF6 изменяется в зависимости от температуры, важно использовать расчеты температурной компенсации для определения правильного заправочного давления.
6.Заправить до 90–95% номинального давления
Первоначально наполните автоматический выключатель до примерно 90–95% номинального давления. Приостановите наполнение, чтобы температура газа внутри выключателя стабилизировалась.
7.Расчет температурной компенсации
Рассчитайте окончательную установку давления на основе текущей температуры, обеспечивая соответствие плотности и давления газа требованиям автоматического выключателя в соответствии с рекомендациями IEC 62271-100.
8.Финальное дозаправление до номинального давления
Завершите наполнение, добавив газ до точного номинального давления. Это гарантирует оптимальную изоляционную и коммутационную характеристики.
9.Закрыть клапаны и провести окончательную проверку на утечки
Безопасно закройте все клапаны и отключите напольный шланг. Проведите тест на утечку в местах всех соединений и на самом автоматическом выключателе, чтобы подтвердить отсутствие утечек газа SF6.
Точный контроль и мониторинг во время заполнения гарантируют безопасную и эффективную работу автоматического выключателя. Для получения справочной информации о сопутствующем оборудовании и процедурах обращения с ним рекомендуем ознакомиться с высококачественными ресурсами по коммутационному оборудованию, такими как эта информация о металлических распределительных устройствах среднего напряжения.
Проверка качества после заправки
После завершения процедуры заправки газом SF6 крайне важно проверить качество, чтобы гарантировать безопасную и надежную работу автоматического выключателя. Вот что необходимо проверить:
Тест чистоты газа SF6: Подтвердить, что чистота газа составляет не менее 99,9%. Примеси могут снизить изоляционную производительность и вызвать пробои.
Проверка точки росы: Убедиться, что содержание влаги низкое, при этом точка росы равна или ниже −40 °C. Влага может привести к коррозии и повлиять на срок службы автоматического выключателя.
Диоксид серы (SO2) и продукты разложения: Провести анализ на наличие диоксида серы (SO2) и других продуктов разложения. Их присутствие свидетельствует о возможном внутреннем искровом разряде или ухудшении изоляционных свойств.
Функциональные тесты: Провести операционные проверки и подтвердить правильную активацию давленческого выключателя для обеспечения надлежащего контроля газового давления.
Проведя данные проверки качества, вы способствуете поддержанию оптимальной производительности автоматического выключателя и увеличению его срока службы. Для детального ознакомления с основами устройства и обслуживания автоматических выключателей вы можете обратиться к нашему руководству «Изолятор против автоматического выключателя».
Общие ошибки и способы их избежания
Наполнение автоматического выключателя газом SF6 может показаться простым процессом, однако пропуск нескольких критически важных шагов может привести к серьезным проблемам. Ниже приведены распространенные ошибки, на которые стоит обратить внимание, и способы их предотвращения:
Заправка без эвакуации: Никогда не заправляйте газом SF6 автоматический выключатель без предварительной эвакуации. Влага и воздух внутри могут ухудшить изоляционные свойства и вызвать ложные показания давления. Всегда проводите тщательную эвакуацию для удаления загрязнителей перед повторной заправкой.
Передавление автоматического выключателя: Перезаправка газом SF6 сверх номинального заправочного давления может повредить внутренние компоненты и повлиять на работоспособность автоматического выключателя. Тщательно контролируйте давление, соблюдайте рекомендуемые производителем пределы и корректируйте параметры с использованием правильных расчетов температурной компенсации.
Использование неодобренных адаптеров или комплектов: Использование неодобренных или несовместимых адаптеров может привести к утечкам газа в процессе заправки или выпуска. Всегда используйте одобренный комплект для работы с газом SF6, предназначенный для вашего конкретного типа автоматического выключателя, чтобы обеспечить надежную герметизацию.
Игнорирование температурной компенсации: Давление газа SF6 зависит от температуры. Игнорирование влияния температуры при заправке может привести к недостаточному или избыточному давлению после ввода автоматического выключателя в эксплуатацию. Используйте методы заправки с температурной компенсацией для получения точных показаний давления и безопасной эксплуатации.
Избегание этих ошибок гарантирует правильную заправку автоматического выключателя на газе SF6, его надежную работу и соблюдение норм безопасности. Для получения надежных инструментов для работы с газом SF6 и профессиональной поддержки рекомендуется обращаться к проверенным решениям, таким как оригинальные комплекты и услуги по работе с газом SF6 компании WEISHO. Подробнее о профессиональных энергетических решениях можно узнать по ссылке.
Восстановление и рециклинг газа SF6 (экологическая ответственность)

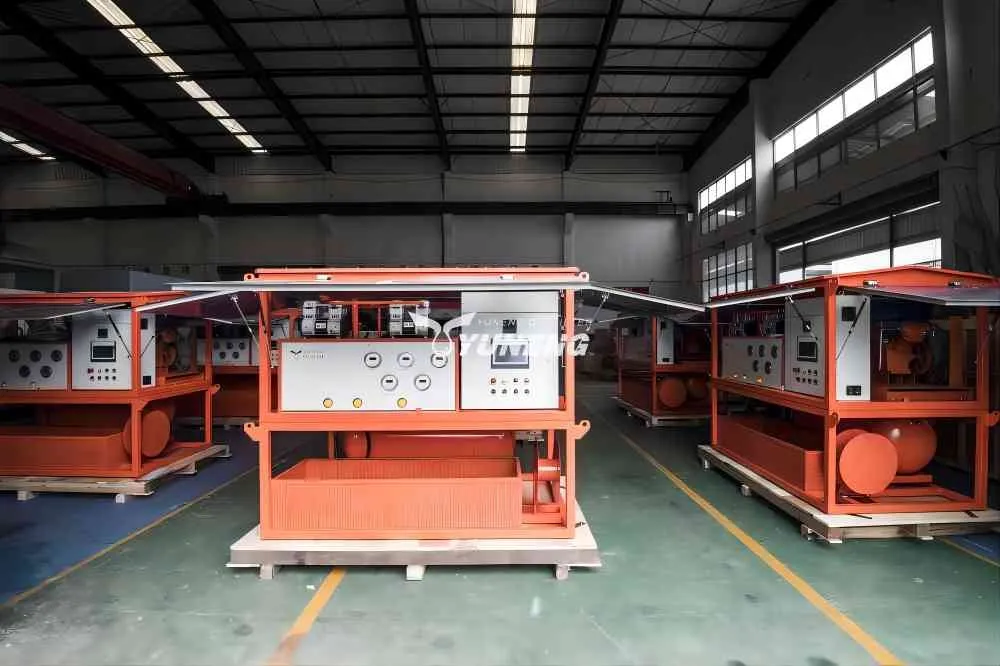

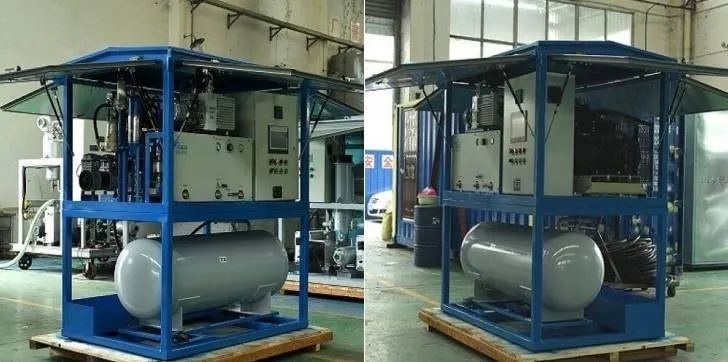

Ответственное обращение с газом SF6 имеет решающее значение, поскольку он является мощным парниковым газом. Никогда не выпускайте газ SF6 непосредственно в атмосферу во время технического обслуживания или заправки. Вместо этого всегда используйте специально разработанные устройства для рекуперации, которые соответствуют стандарту IEC 60480 для безопасной рекуперации газа.
Эти системы рекуперации улавливают газ SF6, фильтруют примеси и хранят его надлежащим образом для повторного использования или безопасной утилизации в будущем. Это не только предотвращает нанесение ущерба окружающей среде, но и снижает затраты за счет повторного использования ценного газа. Приверженность этим практикам гарантирует, что техническое обслуживание ваших выключателей SF6 соответствует стандартам экологической безопасности и нормам США.
