• точную методику подбора реле масляного разрыва по мощности трансформатора (МВА), типу коммутатора нагрузки и диаметру трубопровода;

• какие параметры времени срабатывания и расхода масла нужно указать для трансформаторов 33 кВ, 66 кВ, 132 кВ и 220 кВ;

• пошаговый селектор моделей реле масляного разрыва WEISHO, благодаря которому вы сможете без догадок заказать нужную модель с требуемыми контактами и в заданном месте монтажа.

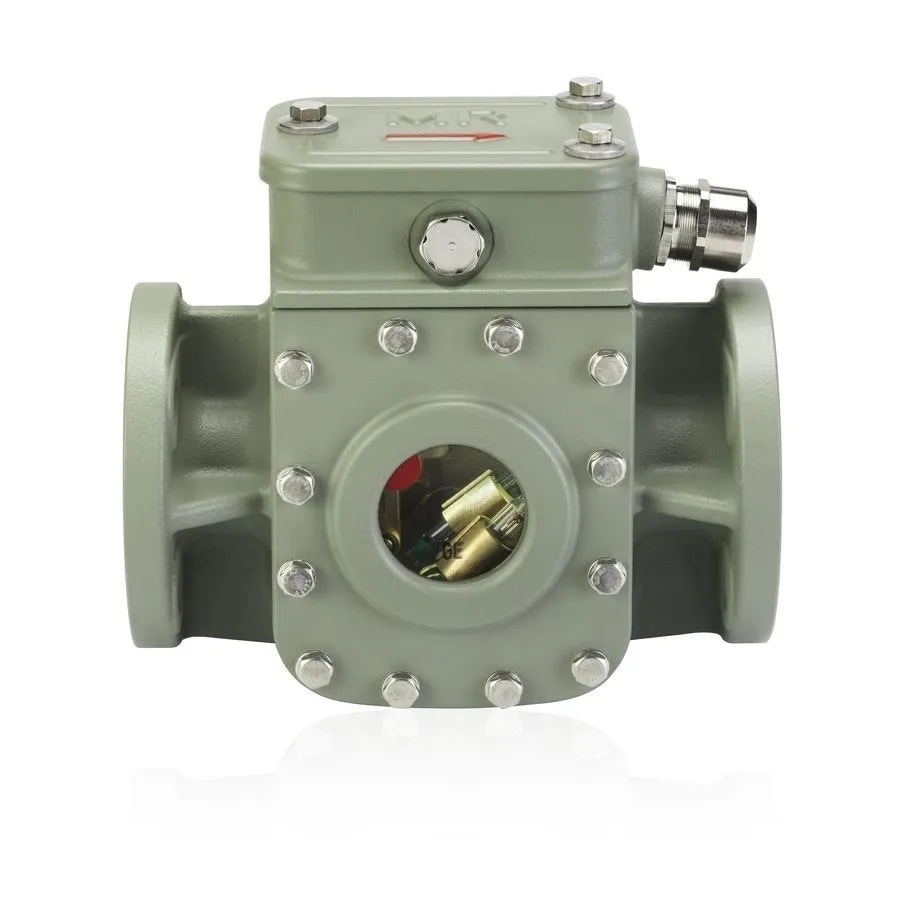

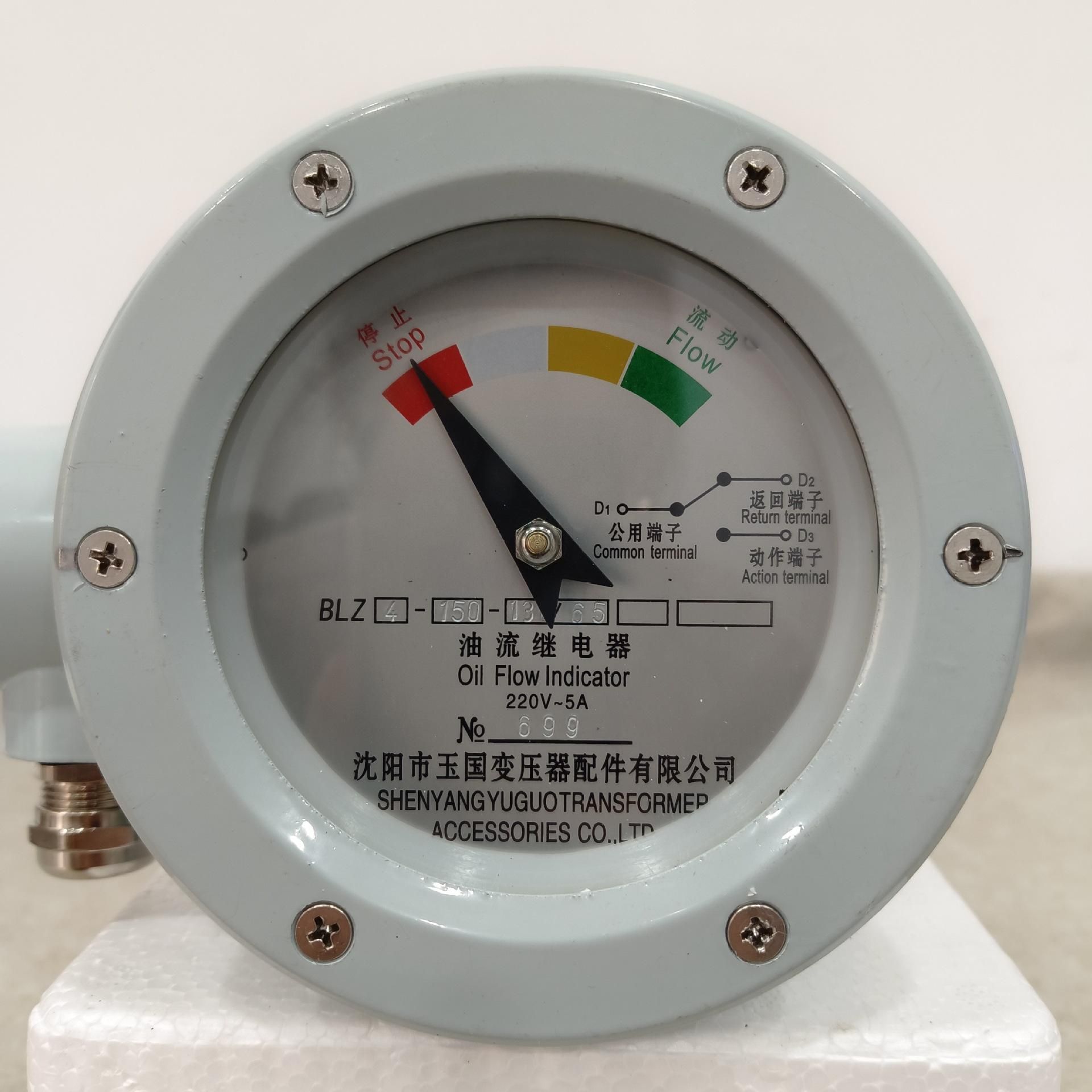

Что такое реле масляного разрыва и почему оно важно

Практическая роль реле масляного разрыва в защите коммутатора нагрузки

• Оно изолирует трансформатор от развивающейся неисправности коммутатора быстрее, чем только газовая защита.

• Ограничивает рост давления в баке коммутатора, снижая вероятность разрыва корпуса и выброса горячего масла.

• Дополняет электрические защитные системы (дифференциальную, защитную реактивного замыкания, токовую) — реагирует на гидравлический эффект отказа, а не только на изменение тока.

Без правильно подобранного реле масляного разрыва локальная неисправность коммутатора нагрузки может перерасти в серьезный инцидент с трансформатором, затрагивающий основной бак и соседнее оборудование.

Как реле масляного разрыва предотвращает превращение мелких неисправностей в серьезные поломки

• Энергия дуги быстро нагревает масло в секции коммутатора нагрузки.

• Горячее масло и газ устремляются к расширителю, создавая резкий всплеск потока масла в трубопроводе.

• Реле масляного разрыва обнаруживает этот всплеск, срабатывает контактами и выполняет следующие действия:

• Отключает трансформатор или систему управления коммутатором нагрузки в соответствии с установленной схемой.

• Блокирует дальнейшую переключение тапов, чтобы избежать повторного возникновения дуги.

• Генерирует сигнал тревоги, чтобы операторы могли провести проверку перед повторным включением трансформатора в сеть.

Пример реальной простоя оборудования

• На трубопроводе коммутатора нагрузки этого агрегата не было установлено реле масляного разрыва — только реле Бухгольца на основном баке.

• Энергия неисправности коммутатора нагрузки имела больше времени для накопления давления, поскольку ни одно устройство не реагировало на первоначальный всплеск потока масла в секции коммутатора.

• Результат: деформация бака коммутатора нагрузки, разлив масла, длительные работы по очистке и простоя оборудования на три недели — время, затраченное на поиск запасных частей для коммутатора и ремонт бака.

На аналогичном трансформаторе в той же подстанции, где был установлен правильно подобранное реле масляного разрыва, позднее произошла аналогичная неисправность коммутатора — при этом сработало реле масляного разрыва, повреждений бака не возникло, и агрегат был возвращен в эксплуатацию через несколько дней после целенаправленного ремонта коммутатора. Разница в длительности простоя и стоимости ремонта во многом обусловлена наличием и правильным выбором реле масляного разрыва.

Реле масляного разрыва против реле Бухгольца — быстрый сравнительный анализ

Фокус защиты: секция коммутатора нагрузки против основного бака

Реле масляного разрыва

• Монтаж: в масляной трубопроводе между секцией коммутатора нагрузки и его расширителем

• Фокус: неисправности коммутатора нагрузки — возникновение дуги, отказ контактов, механическое заклинивание

• Цель: предотвращение быстрых, разрушительных поломок коммутатора нагрузки до разрыва его бака

Реле Бухгольца

• Монтаж: между основным баком трансформатора и главным расширителем

• Фокус: неисправности обмоток/сердечника, медленно развивающиеся внутренние дефекты

• Цель: обнаружение образования газа и медленного движения масла, вызванных повреждением внутренних элементов трансформатора

Принцип работы: всплеск потока масла против накопления газа

Места монтажа и схема прокладки трубопроводов

Типичный монтаж реле масляного разрыва

• В трубопроводе между секцией коммутатора нагрузки и его расширителем

• Трубопровод с небольшим уклоном (около 2°–5°) в сторону расширителя

• Короткий, прямолинейный участок без выступов, где может скапливаться воздух

Типичный монтаж реле Бухгольца

• В трубопроводе между основным баком и главным расширителем

• Всегда на самой высокой точке основного масляного контура

• Горизонтальное расположение или с мягким уклоном, обеспечивающее сбор газа в корпусе реле

Когда необходимо использовать и реле масляного разрыва, и реле Бухгольца

• Трансформатор оборудован коммутатором нагрузки со своейной масляной системой

• Номинальное напряжение — 33 кВ и выше, особенно 66/132/220/400 кВ

• Коммутатор нагрузки выполнен отдельно от основного бака (Большинство средних и крупных силовых трансформаторов в российской электросистеме)

• Технические требования энергетических компаний или стандарты IEC/IEEE предписывают отдельную защиту коммутатора нагрузки и основного бака

Распространенные заблуждения, приводящие к неправильному выбору реле

• «Реле Бухгольца также защитит коммутатор нагрузки»

  Неверно. Если коммутатор нагрузки имеетную масляную систему, реле Бухгольца не регистрирует всплеск потока масла в его контуре.

• «Один реле на один трубопровод — дешевле и достаточно»

  Экономия на одном устройстве может обойтись в полную замену коммутатора нагрузки и длительный простой после разрушительной поломки.

• «Реле масляного разрыва — опциональное оборудование для трансформаторов небольшой мощности»

Даже «небольшой» отказ коммутатора нагрузки может привести к разрыву бака, выбросу горячего масла и отключению всей подстанции.

• «Все реле масляного разрыва взаимозаменяемы с реле Бухгольцем»

Они разработаны для разных диапазонов потока масла, типов неисправностей и мест монтажа. Рассмотрение их как взаимозаменяемых устройств приводит либо к ложным срабатываниям, либо — что еще опаснее — к отсутствию срабатывания при реальной неисправности.

Кратко говоря:

• Используйте реле масляного разрыва — для быстрой защиты секции коммутатора нагрузки от всплеска потока масла

• Используйте реле Бухгольца — для защиты основного бака от неисправностей, сопровождающихся накоплением газа и медленным потоком масла

Как работает реле масляного разрыва в системе коммутатора нагрузки

Как работает реле масляного разрыва (РМР) для защиты коммутатора нагрузки

Нормальный поток масла при работе коммутатора нагрузки

• Разделительный выключатель коммутатора нагрузки перемещается и создает короткие, контролируемые движения масла в трубопроводе коммутатора.

• Поток масла медленный и стабильный, его скорость значительно ниже установленного порога срабатывания реле масляного разрыва.

• Лопасть (отражатель) внутри реле остается в исходном положении, поэтому сигналов тревоги или отключения не генерируется.

Режимы неисправностей, вызывающие внезапный всплеск потока масла

• Возникновение дуги, пробой изоляции, сваривание контактов или механическая поломка приводят к быстрому высвобождению энергии.

• Это вызывает образование газа и высокоскоростной всплеск потока масла из камеры разделительного выключателя коммутатора в сторону расширителя.

• Масло движется по трубопроводу через реле масляного разрыва со значительно большей скоростью, чем при обычном переключении тапов.

• Реле масляного разрыва регистрирует именно этот резкий всплеск потока — а не любое незначительное движение масла..

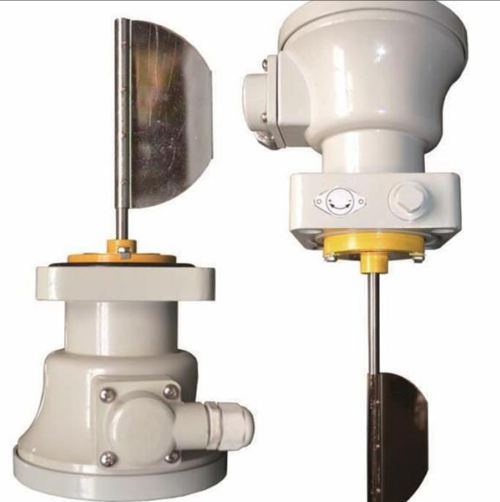

Основные внутренние компоненты реле масляного разрыва

• Лопасть (отражатель): Устанавливается в пути потока масла; смещается, когда скорость всплеска превышает установленный порог.

• Магнит и механический защелок: Фиксируют лопасть в нормальном положении; освобождают ее при достижении лопастью критической скорости смещения.

• Микропереключатель (концевой выключатель): Меняет состояние контактов при освобождении защелка.

• Контакты тревоги: Часто используются для раннего предупреждения или регистрации нештатных ситуаций в работе коммутатора нагрузки.

• Контакты отключения: Подключаются напрямую к схеме защиты и управления для отключения выключателя и изоляции коммутатора нагрузки.

Последовательность работы реле масляного разрыва: от всплеска потока до изоляции неисправности

• Возникает неисправность в разделительном или селекторном выключателе коммутатора нагрузки.

• Газ и высокоскоростной поток масла устремляются к расширителю через трубопровод с реле масляного разрыва.

• Всплеск потока масла ударяет о лопасть (отражатель), заставляя ее быстро выйти из нормального положения.

• Магнит освобождает защелок, и внутренний переключатель срабатывает.

• Контакты отключения замыкаются или размыкаются (в зависимости от схемы), отправляя сигнал для:

• Отключения соответствующего высоковольтного выключателя.

• Блокировки дальнейших команд на переключение тапов.

• Запуска сигнала тревоги и регистрации события.

• Трансформатор изолируется от системы до того, как неисправность приведет к разрыву бака, пожару или серьезному повреждению коммутатора нагрузки..

Типичное время срабатывания реле масляного разрыва и координация с другими защитными устройствами

• Типичное время срабатывания реле — от 10 до 30 миллисекунд от момента всплеска потока масла до изменения состояния контактов.

• Общее время отключения выключателя зависит от типа схемы защиты и самого выключателя, но контакты реле масляного разрыва работают исключительно быстро.

На практике осуществляют координацию:

• Сигнала отключения реле масляного разрыва с дифференциальной защитой трансформатора и защитой от реактивного замыкания (REF).

• Сигнала тревоги реле масляного разрыва с системой контроля коммутатора нагрузки, блокировкой переключения тапов и системой SCADA.

Основные защитные функции и преимущества реле масляного разрыва

Основная функция реле масляного разрыва: быстрая диагностика неисправностей коммутатора нагрузки

• Быструю диагностику дуги, короткого замыкания или механической поломки внутри секции коммутатора нагрузки

• Независимую резервную защиту в дополнение к электронному контролю коммутатора нагрузки

• Простое устройство с жестким электропитанием, которое продолжает работать даже при отказе электронных систем управления

Снижение рисков: взрыв, пожар, разрыв бака, разлив масла

• Отключение коммутатора нагрузки и выключателя трансформатора до накопления опасного давления

• Снижение вероятности разрыва бака, повреждения изоляторов или выхода из строя расширителя

• Минимизация разлива масла и распространения пожара по территории подстанции

• Сокращение сопутствующего повреждения соседнего коммутационного оборудования и открытых выключателей (особенно в компактных схемах, аналогичных схемам с открытыми установочными выключателями)

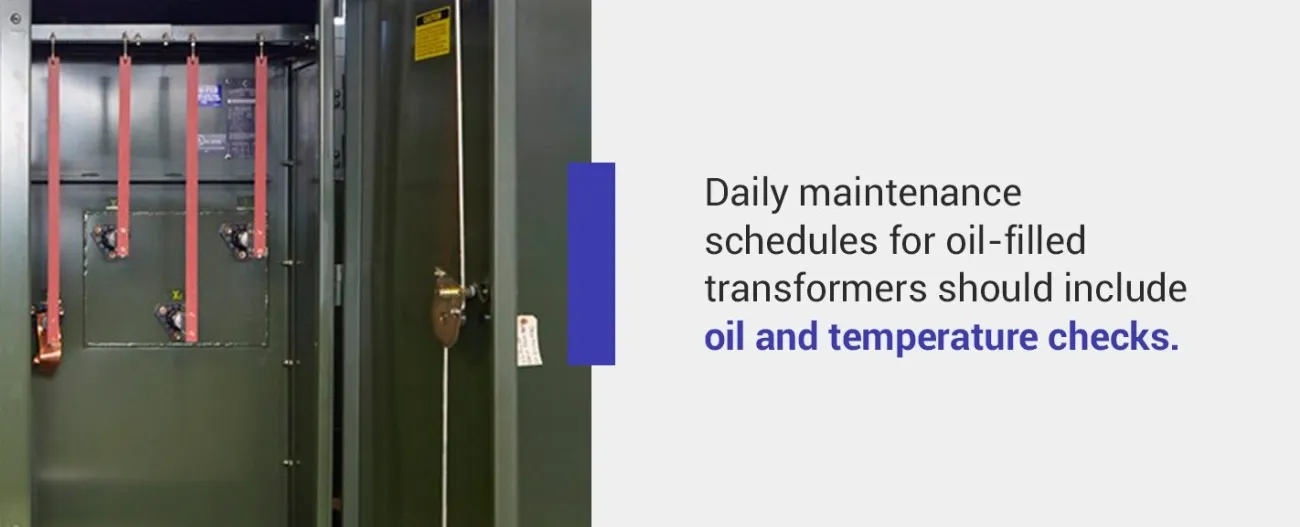

Влияние на срок службы трансформатора и техническое обслуживание

• Ограничивает тепловое и механическое напряжение при внутренних неисправностях

• Преобразует большинство поломок в «ремонтируемые» дефекты, вместо того чтобы приводить к полной утилизации трансформатора

• Поддерживает техническое обслуживание по состоянию: каждый сигнал тревоги или команда отключения от реле является четко фиксируемым событием для регистрации и анализа

• Сокращает незапланированные простои, что защищает изоляцию обмоток от повреждений при повторных аварийных переключениях и перегрузках

Как правильно подобранное реле масляного разрыва повышает надежность подстанции

• Сокращение времени вынужденных простоев критических линий питания и трансформаторов-замыкателей

• Более быстрая изоляция неисправностей и восстановление работы после проблем с коммутатором нагрузки

• Улучшение показателей SAIDI/SAIFI и снижение количества жалоб потребителей

• Простая интеграция с системами SCADA и панелями защиты за счет четких сигналов тревоги и команд отключения

Реальные примеры применения (33 кВ–400 кВ)

7 критических факторов выбора реле масляного разрыва (РМР)

При выборе реле масляного разрыва для трансформатора с коммутатором нагрузки я всегда сначала проверяю эти семь пунктов. Если вы правильно учтете их, вы избежите 90% проблем с реле масляного разрыва в эксплуатации.

1.Подбор реле масляного разрыва по классу напряжения и мощности трансформатора (МВА)

Класс напряжения и мощность трансформатора напрямую определяют габариты реле масляного разрыва и диапазон контролируемого потока масла.

Рекомендации для практического применения:

• Всегда проверяйте следующие параметры перед подбором реле масляного разрыва: класс напряжения + мощность (МВА) + номинал коммутатора нагрузки.

• Чем выше мощность (МВА), тем больше объем масла + выше энергия всплеска потока = требуется шире диапазон расхода масла для реле масляного разрыва.

• Для трансформаторов с коммутатором нагрузки высокой мощности (≥132 кВ/200 МВА) реле масляного разрыва следует рассматривать как критическое защитное устройство, а не дополнительное оборудование:

• Уточняйте данные по расходу масла у изготовителя трансформатора.

• Используйте реле, прошедшее типовые испытания, с высокой стойкостью к коротким замыканиям и соответствующим уровнем изоляции.

2.Тип коммутатора нагрузки и детали эксплуатации

Когда требуется использовать реле масляного разрыва, маркированное как «для трансформаторов с коммутатором нагрузки»:.

• Когда коммутатор нагрузки является внешним или размещен в отдельной секции от основного бака.

• Когда местные нормативные акты или требования энергетических компаний предписывают установку защиты, ориентированной именно на коммутатор нагрузки.

• Когда требуется быстрая направленная детекция всплеска потока масла, а не только обнаружение газа.

Всегда проверяйте в техническом паспорте устройства, что оно специально разработано для защиты коммутатора нагрузки от всплеска потока масла, а не является универсальным регулятором расхода.

3.Как подобрать реле масляного разрыва по скорости потока масла

Диаметр трубопровода

• Больший диаметр → при одинаковом объемном расходе скорость потока ниже → может потребоваться режим с повышенной чувствительностью.

Длина трубопровода

• Длинные трубопроводы ослабляют всплеск потока → реле масляного разрыва должно быть правильно расположено и подобрано по параметрам, чтобы обеспечить быструю реакцию.

4. Время срабатывания на отключение, время срабатывания на тревогу и логика работы контактов

• Рекомендация по стандарту IEC 60214

• Время срабатывания реле масляного разрыва при неисправностях коммутатора нагрузки: как правило, менее 50–100 мс от момента всплеска потока до изменения состояния контактов.

• Функции контактов:

• Контакт тревоги: для раннего предупреждения (при аномальном движении масла / небольшом всплеске потока).

• Контакт отключения: для отключения электродвигателя привода коммутатора нагрузки и выключателя трансформатора.

Распространенные конфигурации:

Координируйте работу контактов реле масляного разрыва с:

• Логикой работы дифференциальной, токовой защиты трансформатора и реле Бухгольца (при их использовании).

• Реле блокировки и схемами защиты от отказа выключателя, чтобы реле масляного разрыва не конфликтовало с другими защитными устройствами.

5. Конфигурация контактов и взаимодействие с схемами управления

• Сухие контакты (без напряжения) с

• Достаточной номинальной мощностью (обычно 5–10 А при 250 В переменного тока / 30 В постоянного тока).

• Уровнем изоляции, соответствующим напряжению системы трансформатора.

• Определите, сколько контактов «замкнуто при нормальном состоянии»/«разомкнуто при нормальном состоянии» (НО/НР) вам действительно нужно для:

• Индикации на местной панели.

• Удаленного управления через SCADA.

• Блокировок и защитных реле.

Распространенные ошибки, приводящие к ложным сигналам тревоги/отключениям:

• Подключение контактов реле масляного разрыва к слишком большому количеству устройств без промежуточных реле.

• Неверное подключение контактов НО/НР в цепях отключения.

• Отсутствие защиты от всплесков напряжения на обмотках постоянного тока, вызывающей дребезг контактов.

Организуйте взаимодействие реле масляного разрыва так же, как и для любого критического устройства подстанции (например, комбинированных измерительных трансформаторов или наружных высоковольтных компонентов): используйте соответствующие схемы подключения, маркировку и системы изоляции.

6. Место монтажа, угол наклона трубопровода и детали прокладки труб

• Место монтажа:

• На трубопроводе между секцией коммутатора нагрузки и его расширителем, максимально близко к коммутатору нагрузки.

• Угол наклона трубопровода (критически важный параметр):

• Стабильный столб масла.

• Отсутствие воздушных пробок.

• Надежная передача сигнала всплеска потока.

• Поддерживайте угол наклона вверх 2°–5° от коммутатора нагрузки к расширителю через реле масляного разрыва.

• Это гарантирует:

Ограничения по параметрам трубопровода (типовые рекомендации):

Примеры неправильного монтажа:

• Наклон вниз или обратный наклон → образование воздушных пробок и задержка срабатывания.

• Монтаж реле масляного разрыва в самой высокой точке с задержанием газа → ложные сигналы тревоги/отключения.

• Чрезмерное количество острых изгибов вблизи реле → ослабление всплеска потока и ненадежная работа устройства.

7. Температурный режим эксплуатации, класс защиты IP и условия окружающей среды

• Для большинства регионов России: безопасным считается диапазон от –60 °C до +40 °C.

• Для зон с экстремально низкими температурами (северные субъекты): рекомендуется использовать оборудование класса от –40 °C.

Класс защиты IP и условия окружающей среды:

Рекомендуемые материалы:

• Корпус и крепежные элементы, устойчивые к коррозии.

• Лакокрасочное покрытие, устойчивое к УФ-излучению — для долгого срока службы на открытых распределительных площадках.

Если учесть эти семь факторов перед покупкой, ваше реле перепада масла действительно будет защищать трансформатор с регулировкой напряжения под нагрузкой, а не просто выполнять формальную функцию на трубопроводе.

Селектор моделей реле перепада масла WEISHO — Пошаговая контрольная таблица

Шаг 1: Записать класс напряжения трансформатора, мощность по MVA и параметры РНН (регулятора напряжения под нагрузкой)

Данные трансформатора

• Класс напряжения: 33 / 66 / 132 / 220 / 400 кВ

• Мощность по MVA (базовая, а также значения для режимов работы с естественным воздушным охлаждением/воздушно-воздушным охлаждением с принудительной циркуляцией воздуха — ONAN/ONAF)

• Схема соединения обмоток (необязательно, но рекомендуется для полноты документации)

Данные РНН

• Тип РНН: резисторный или реакторный

• Местоположение: РНН внутри бака трансформатора или в отдельном отсеке

• Масляная система: отдельный расширитель для РНН или общий с основным баком трансформатора

• Маршрут трубопровода от бака РНН до расширителя (простой эскиз будет полезен)

Быстрый совет: Сделайте четкие фотографии табличных данных трансформатора и РНН, а также участка трубопровода РНН. Эти материалы обычно содержат 80–90% информации, необходимой для подбора размеров реле перепада масла.

Шаг 2: Подобрать модель реле перепада масла WEISHO по расходу масла и диаметру трубопровода

Основные проверки

Измерьте или подтвердите следующие параметры:

• Внутренний диаметр трубопровода (номинальный диаметр DN)

• Длина трубопровода между баком РНН и расширителем

• Уклон трубопровода (рекомендуется угол от 2° до 5° в сторону подъема к расширителю)

Примерная таблица сопоставления (для иллюстрации только)

*Точный код модели зависит от типа контактов, способа монтажа и наличия сертификационных документов.

Шаг 3: Выбрать конфигурацию сигнальных и отключающих контактов

• 1 сигнальный + 1 отключающий контакт (стандартный вариант)

• Сигнальный контакт — для ранней индикации и передачи данных в систему SCADA

• Отключающий контакт — для изоляции регулятора напряжения под нагрузкой/трансформатора

• 2 отключающих контакта

• Один — для отключения выключателя

• Второй — для привода регулятора напряжения под нагрузкой, системы блокировок или резервной схемы защиты

Как выбрать вариант:

• Если реле перепада масла используется преимущественно для быстрого отключения при отказе регулятора напряжения под нагрузкой с индикацией в системе SCADA:

• выбирайте вариант 1 сигнальный + 1 отключающий контакт

• Если ваша энергетическая компания или предприятие требует двух каналов защиты или имеет строгие требования к блокировкам:

• выбирайте вариант двух отключающих контактов

Шаг 4: Подтвердить ориентацию монтажа и механический интерфейс

• Тип и размер фланца

• Стандартный номинальный диаметр фланца (например, DN 50, DN 65, DN 80)

• Диаметр окружности крепежных болтов и их количество

• Ориентация трубопровода и реле

• Реле перепада масла должно устанавливаться последовательно в трубопровод

• Стрелка на корпусе реле должна совпадать с фактическим направлением потока масла

• Уклон трубопровода: 2°–5° в сторону подъема к расширителю

• Реле перепада масла должно устанавливаться последовательно в трубопровод

• Стрелка на корпусе реле должна совпадать с фактическим направлением потока масла

• Уклон трубопровода: 2°–5° в сторону подъема к расширителю

Должен быть достаточно места для

• Работы с тестовым рычагом или тестовой ручкой

• Демонтажа реле для технического обслуживания

• Визуального осмотра корпуса реле и кабельных вводов

Шаг 5: Проверить соответствие стандартам, класс защиты по окружающей среде и наличие сертификатов

• Соответствие требованиям IEC 60214 (нормы, касающиеся регуляторов напряжения под нагрузкой)

• Соответствие дополнительным спецификациям энергетических компаний или генподрядных организаций в России

• Необходимые документы по испытаниям и сертификации:

• Протоколы рутинных испытаний

• Резюме типовых/конструктивных испытаний (при наличии соответствующих требований)

Класс защиты по окружающей среде и характеристики корпуса:

• Температурный класс

• Для большинства объектов в России и мире допустим диапазон не менее –60 °C до +40 °C; для суровых климатических условий требуется более широкий диапазон

• Класс защиты IP

• Для открытых подстанций: обычно достаточно класса IP54 или выше

• Для загрязненных или промышленных зон: рекомендуется повышенный класс защиты и улучшенная герметизация

• Материалы

• Лакокрасочное покрытие и уплотнительные элементы, устойчивые к УФ-излучению

• Крепежные элементы, устойчивые к коррозии — для эксплуатации в прибрежных или промышленных атмосферах

При выборе любого оборудования для подстанций (например, коммутационных аппаратов на напряжение 15 кВ–36 кВ) я придерживаюсь той же логики: сначала убедитесь в соответствии номиналов, условий эксплуатации и интерфейсов, а уже потом оценивайте стоимость.

Результат: Фиксация точной модели реле гидравлического срабатывания WEISHO

Пример сопоставления:

• Трансформатор с нарушающим отключателем под нагрузкой (НОН) напряжением 132 кВ

• Труба номинального диаметра 65 мм, трансформатор средней мощности

• Стандартный диапазон расхода масла

• 3 контакта по основной схеме: 1 сигнализация + 1 отключение

OSR-220-5T

• Трансформатор с НОН напряжением 220 кВ, высокой мощности

• Труба номинального диаметра 80/100 мм

• Увеличенный диапазон расхода масла

• 5 контактов: двойные выходы отключения + дополнительный контакт для системы СКУД

Порядок документирования окончательного выбора:

Места внесения данных:

• Примечания к одно선ковой схеме

• Концепция защиты и управления

• Паспорт трансформатора / НОН

• Техническое задание на закупку и спецификация компонентов

Данные для включения:

• Полный код модели реле гидравлического срабатывания WEISHO

• Конфигурация контактов

• Размер фланца и номинальный диаметр (НД) трубы

• Применимые стандарты, класс защиты IP и температурный класс

Соблюдение данного контрольного списка позволит подобрать реле гидравлического срабатывания WEISHO правильного размера, смонтировать его корректно и обеспечить полную координацию работы — при этом вы избежите типичных ложных срабатываний, поздних изменений конструкции и доработок на объекте, которые требуют дополнительных затрат времени и средств.

Основные ошибки в закупках и инженерных расчетах при использовании реле гидравлического срабатывания (РГС)

1.Выбор только по цене (игнорирование данных о расходе масла и параметрах трубопровода)

Если выбирать РГС только исходя из цены и класса напряжения, вы рискуете защитой оборудования.

Характерные ошибки:

• Выбор «любого РГС для 132 кВ» без учета

• Диаметра трубопровода

• Длины трубопровода

• Ожидаемого диапазона расхода масла при гидравлическом толчке

• Использование несовместимых реле и трубопроводов (неподходящий диапазон расхода, неправильная скорость потока)

Риски:

• Не срабатывание реле при реальной неисправности НОН

• Ложные срабатывания при обычных операциях переключения тапов

• Отказ в удовлетворении гарантийных требований из-за неправильного выбора оборудования




Обязательно уточните и закрепите:

• Рейтинг НОН (кВ / МВА)

• Параметры трубопровода (номинальный диаметр, фактический диаметр, длина, уклон)

• Диапазон расхода масла, рекомендованный производителем для данной конфигурации

2.Слепое копирование устаревших технических требований на РГС из другого проекта

Использование десятилетних технических спецификаций — один из самых быстрых способов столкнуться с проблемами.

• Новая конструкция трансформатора (другой тип НОН или объем масла)

• Обновленная схема управления (другая логика, блокировки, система СКУД)

• Уточненные стандарты и технические требования энергетических компаний (ревизии стандарта IEC 60214, дополнения от энергосетевых организаций)

Рекомендуемое действие:

• Начните с актуальной обзорной чертежа трансформатора и паспорта НОН

• Убедитесь в соответствие модели РГС актуальному каталогу производителя WEISHO

• Перепроверьте временные параметры и логику работы в соответствии с вашей последней концепцией защиты

3.Заказ реле с неверной конфигурацией контактов

Неправильно выбранные контакты сигнализации и отключения могут нарушить работу схемы или потребовать перепроводки на объекте.

• Указание конфигурации «1 контакт сигнализации + 1 контакт отключения», в то время как схема требует 2 контакта отключения

• Забытые резервные контакты для подключения к системе СКУД или будущей интеграции с секционным щитом

• Несоответствие логики работы нормально разомкнутых/нормально замкнутых контактов (НО/НЗ) конструкции пульта управления

Быстрая таблица — то, что действительно требуется большинству энергетических компаний:

Утвердите эту конфигурацию до заказа; замена контактов впоследствии, как правило, требует полной замены реле, а не его модернизации.

4.Игнорирование требований к эксплуатационным условиям и классу защиты IP

Для наружных площадок в России учет эксплуатационных условий — не «желательное», а критически важное требование.

Частые пробелы в спецификации:

• Заказ реле с классом защиты IP54 для агрессивных наружных площадок, где фактически требуется IP65 или выше

• Не проверка следующих параметров:

• Диапазон рабочих температур (Типичный температурный диапазон российских энергетических компаний составляет от -60 °C до +40 °C)

• Материалы, устойчивые к УФ-излучению и коррозии

• Подходящие прокладки и кабельные вводы

Последствия:

• Конденсация внутри корпуса, заклинивание механизмов и коррозия клемм

• Случайные сигналы тревоги или отказ реле в критический момент

Если вы разрабатываете спецификацию для наружных защитных устройств (например, оксицинковых разрядников), подходите к выбору РГС по той же логике: реле должно быть предназначено для наружной установки, герметизировано и рассчитано на эксплуатацию в условиях площадки.

5.Пропуск испытаний и осмотра РГС перед пуском в эксплуатацию

Запуск нового РГС в работу без предварительных испытаний — прямой путь к выявлению скрытых дефектов.

Частые упущения:

• Отсутствие механических испытаний клапана/отражателя и механизма сброса

• Отсутствие проверки непрерывности цепей контактов сигнализации и отключения

• Отсутствие проверки изоляционного сопротивления после прокладки кабелей (с помощью мегомметра)

• Не проверка соответствия стрелки ориентации направлению потока масла

Минимальный перечень проверок перед первым пуском в эксплуатацию:

• Визуальный осмотр на предмет повреждений, полученных при транспортировке

• Ручное испытание отключения (с помощью рычага/кнопки испытания) с контролем работы реле на пульте управления

• Проверка срабатывания контактов в системе СКУД/сигнальном устройстве

• Проверка герметичности прокладок и фланцевых соединений после заполнения маслом

6.Как конструкция и сервис поддержки WEISHO помогают избежать этих ошибок

• Класс напряжения, мощность (МВА)

• Тип НОН (с резистором/реактором, в баке трансформатора / отдельно установленный)

• Диаметр и длину трубопровода

• Стандартную комплектацию: 1 контакт сигнализации + 1 контакт отключения

• Модификации с двойными контактами отключения

• Дополнительные контакты для системы СКУД

• Класс защиты IP для наружной установки, соответствующий параметрам вашего объекта

• Материалы и уплотнения, подходящие для климатических условий России

Контрольные списки перед закупкой и пуском в эксплуатацию

• Компактные таблицы для подбора модели, исключающие копирование устаревших спецификаций

• Простые руководства по монтажу и испытанию реле гидравлического срабатывания, соответствующие практике энергетических компаний

Цены и поставки реле гидравлического срабатывания в 2026 году

• Конфигурация контактов

• 1 контакт сигнализации + 1 контакт отключения (наиболее распространенный вариант, более низкая стоимость)

• 2 контакта отключения (несколько более высокая цена, большая гибкость)

• Дополнительные вспомогательные контакты для системы СКУД = повышение стоимости

• Класс защиты IP

• IP54–IP55: для стандартных наружных площадок, более низкая стоимость

• IP65–IP66: для эксплуатации при сильных дождях, пыли и прибрежной коррозии – ожидайте надбавки в размере 10–20%

• Специальные требования

• Расширенный температурный диапазон от −40 °C до +55 °C

• Конструкции, сертифицированные энергетическими компаниями, а также документация по типовым испытаниям

• Индивидуальные фланцы или нестандартные интерфейсы для трубопроводов

• Стандартные модели WEISHO РГС (33–132 кВ):

  Как правило, есть на складе, либо срок поставки составляет 3–5 недель для стандартных размеров трубопроводов и логики работы контактов

• Устройства повышенного класса напряжения / 220 кВ:

  При необходимости специального класса защиты IP, спецификаций, утвержденных энергетическими компаниями, или комплектов документации планируйте срок поставки в 6–8 недель

• ОАЭ (Дубай / Абу-Даби)

• Цена ФОБ Китай аналогична индийской; лендинговая стоимость увеличивается за счет расходов на транспортировку, таможенные пошлины и локальные расходы по обработке

• Стоимость РГС обычно на 5–15% выше, чем цена с завода в Индии – размер надбавки зависит от объема партии

• Нигерия / Кения

• Цены больше всего зависят от расходов на транспортировку, пошлин и внутренней перевозки

• Для заказов в объемах, соответствующих одному проекту, после учета логистических и импортных расходов ожидайте повышения стоимости на 15–25% по сравнению с ценой с завода в Индии

• Они смогут подобрать правильную модель РГС под ваши параметры НОН, размер трубопровода и логику работы контактов

• Вы получите оригинальные протоколы испытаний, документы о соответствии стандарту IEC 60214 и гарантийную поддержку

Требуйте предоставления:

• Официального коммерческого предложения на бланке дистрибьютора / WEISHO

• Разбивки кода модели (класс напряжения, диапазон расхода масла, тип контактов, класс защиты IP)

• Документов, необходимых для конкретной страны (форма сертификата происхождения, сертификаты калибровки/испытаний, где это требуется)

Проверки перед монтажом: трубопроводы, фланцы и прокладки

• Проверьте поверхность трубопроводов и фланцев

• Номинальный диаметр трубопровода должен совпадать с размером соединений РГС.

• Поверхности фланцев должны быть ровными, чистыми, без коррозии и краски на герметизирующей зоне.

• Убедитесь, что диаметр окружности для крепежных болтов, количество отверстий и размер резьбы соответствуют параметрам РГС.

• Проверьте прокладки

• Используйте прокладки, совместимые с трансформаторным маслом (обычно из нитрильного каучука или аналогичных материалов, сертифицированных для работы с трансформаторным маслом).

• Прокладки не должны иметь надрезов, складок или следов деформации от предыдущего использования.

• Внутренний и внешний диаметры прокладок должны точно соответствовать размерам фланцев и трубопроводов, чтобы исключить внутренние препятствия для потока масла.

• Корректно транспортируйте и храните РГС

• Храните реле в оригинальной упаковке до момента непосредственного монтажа.

• Храните в вертикальном положении в сухом помещении; не размещайте тяжелые предметы сверху.

• Никогда не поднимайте реле за блок клемм или рычаг испытания — используйте специальные ушки для подъема или корпус в соответствии с инструкцией производителя.

• Визуально осмотрите РГС

• Проверьте Sichtное стекло (если предусмотрено), корпус и фланцы на наличие трещин или вмятин.

• Убедитесь, что все пробки и крышки плотно закреплены и герметизированы.

• Проверьте данные на табличке с техническими характеристиками: класс напряжения, диапазон расхода масла, конфигурация контактов и класс защиты IP.

• Убедитесь в правильности ориентации стрелки и направления потока масла

• Найдите стрелку направления потока масла на корпусе РГС и убедитесь, что она указывает от бака НОН к расширителю.

• Монтируйте РГС в строго горизонтальном или угловом положении в соответствии с требованиями производителя — не переворачивайте вверх ногами и не смещайте ориентацию.

• Пометьте направление потока масла на трубопроводе краской или бирками для удобства последующего технического обслуживания.

Оптимальные практики монтажа и прокладки трубопроводов

• Установите уклон трубопровода в диапазоне от 2° до 5°

• Поддерживайте плавный постоянный восходящий уклон от бака НОН к расширителю через участок с РГС.

• Избегайте заломов или «плоских мест» в виде буквы «U», где может скапливаться воздух или замедляться поток масла при гидравлическом толчке.

• Используйте уровень или цифровой инклинометр для точной установки угла — не ориентируйтесь на глаз при монтаже защиты критически важного НОН.

• Соблюдайте правильный крутящий момент при затяжке и степень сжатия прокладок

• Затягивайте болты фланцев по диагональной схеме для равномерного сжатия прокладок.

• Следуйте рекомендациям по крутящему моменту, указанным производителем РГС и трансформатора.

• Повторно проверьте крутящий момент после первоначального заполнения маслом и циркуляции горячего масла.

• Проверяйте герметичность после монтажа

• Проведите тест на утечку при холодном масле на уровне расширителя перед окончательным пуском в эксплуатацию.

• Осмотрите все фланцевые соединения и резьбовые пробки на корпусе РГС.

• Если обнаружили потеки или небольшие утечки, снизьте давление, повторно затяните крепеж или замените прокладку — никогда не игнорируйте мелкие утечки.

• Избегайте воздушных пробок и механических напряжений

• На участке выше РГС не должно быть выступающих элементов или мест скопления воздуха; вентиляционные отверстия должны располагаться в верхней части.

• После заполнения масла выпустите воздух через вентиляционные пробки до тех пор, пока не начнет поступать однородный поток масла без пузырьков.

• Установите опоры для трубопровода вблизи РГС, чтобы корпус реле не воспринимал вес трубопровода и не подвергался напряжениям при вибрации трансформатора.

• Не принуждайте выравнивание с помощью болтов — перекосы и напряжения могут привести к растрескиванию корпуса со временем.

Электрическая проводка и проверка работы контактов

• Корректно подключите контакты сигнализации и отключения

• Следуйте схеме клемм РГС при подключении контактов сигнализации и отключения.

• По возможности используйте отдельные экранированные кабели управления для цепей РГС.

• Подключите контакт сигнализации к пульту управления НОН/трансформатора для индикации и передачи данных в систему СКУД.

• Подключите контакт отключения к схеме отключения трансформатора (выключатель, блокировка электродвигателя НОН или обе цепи одновременно) в соответствии с разработанной концепцией защиты.

• Полярность, маркировка и проверка изоляции

• Четко маркируйте каждый кабель с обеих сторон (на РГС и на пульте управления), указав номер клеммы и функцию цепи.

• Поддерживайте четкое разделение между низковольтными кабелями управления и любыми высоковольтными цепями.

• Проведите измерение сопротивления изоляции (с помощью мегомметра) в цепях РГС, чтобы убедиться в отсутствии замыканий на землю или между жилами.

• Имитируйте срабатывание сигнализации и отключения перед пуском в эксплуатацию

• Убедитесь, что состояние «нормально замкнутых» и «нормально разомкнутых» контактов соответствует проектной документации в рабочих и сработавших положениях.

• Сначала имитируйте срабатывание сигнализации и проверьте:

• Локальную лампу сигнализации/сирену

• Индикацию в системе СКУД

• Корректность работы реле

• Затем имитируйте срабатывание отключения и проверьте:

• Сигнал отключения выключателя / блокировки электродвигателя НОН в соответствии с схемой

• Для имитации срабатывания используйте ручной рычаг или кнопку испытания на корпусе РГС.

• Проверьте логику работы контактов.

• Зафиксируйте результаты испытаний и храните их вместе с документацией по вводу трансформатора в эксплуатацию.

Процедура испытаний и ввода в эксплуатацию реле гидравлического срабатывания

Заводские рутинные испытания, которые нужно потребовать у поставщика

• Диэлектрические испытания

• Испытание на выносливость на промышленную частоту между клеммами и корпусом.

• Уровень изоляции соответствует классу трансформатора и стандарту IEC 60214.

• Документированы четкие значения «проход/непроход» (напряжение в кВ, длительность испытания, ток утечки).

• Проверка сопротивления контактов

• Измерение сопротивления каждого контакта сигнализации и отключения.

• Показатели должны быть стабильными, низкими (в диапазоне миллиом) без скачков.

• Результаты испытаний указываются по каждому контакту отдельно, чтобы впоследствии можно было отследить их старение.

• Проверка механической работоспособности

• Многократные циклы открытия/закрытия механизма РГС.

• Убедительство в том, что клапан/отражатель движется свободно, без заеданий.

• Корректная работа рычага испытания и механизма сброса.

Пуско-наладочные испытания на объекте перед пуском в эксплуатацию

• Ручное испытание отключения с помощью рычага или кнопки испытания

• Убедиться, что контакт отключения срабатывает и открывается/закрывается в соответствии с вашей схемой.

• Контакт сигнализации (если предусмотрен) меняет свое состояние.

• События правильно отображаются на пульте управления/в системе СКУД.

• Действия: вручную перемещать рычаг/кнопку испытания РГС; подтверждать выполнение вышеперечисленных пунктов.

• Имитация гидравлического толчка масла (при возможности)

• Использовать переносной насос или контролируемую перекачку масла для проверки движения клапана.

• Убедиться, что РГС срабатывает при реалистичных условиях гидравлического толчка.

• Если имитация не практична, опираться на результаты ручного испытания, но обязательно отметить этот ограничение в отчете о пуско-наладочных работах.

• Мегомметрические испытания и проверка изоляции

• Проверять изоляционное сопротивление между контактами РГС и землей, а также между цепями управления и другими вспомогательными кабелями.

• Использовать соответствующее испытательное напряжение (обычно 500 В или 1 кВ постоянного тока для низковольтных цепей управления).

• Убедиться, что показатели соответствуют минимальным требованиям вашей энергетической компании или предприятия к изоляционному сопротивлению.

Периодическое техническое обслуживание и устранение неисправностей

Рекомендуемые интервалы осмотров

• Визуальный и функциональный осмотр

• Не реже одного раза в год в мягком климате.

• Каждые 6 месяцев в агрессивных условиях (пустыни, прибрежные зоны, тяжелые промышленные объекты).

Что проверять:

• Коррозию, повреждение краски, поломку кабельных вводов.

• Крепкость крепежных винтов клемм и мест ввода кабелей.

• Состояние таблички с техническими характеристиками и стрелок направления потока.

Устранение ложных срабатываний и сигналов тревоги

При появлении неожиданных сигналов тревоги или срабатываний РГС выполните следующие действия:

• Устранение ложных срабатываний и сигналов тревоги

• При появлении неожиданных сигналов тревоги или срабатываний РГС выполните следующие действия:

• Ослабленные соединения в проводке, наличие влаги в распределительных коробках или неправильную маркировку клемм.

• Неправильный уклон трубопровода, воздушные пробки или частично закрытые клапаны, вызывающие аномальный поток масла.

• Вибрации или механические удары от соседнего оборудования.

• При повторении ложных срабатываний рассмотреть:

• Пересмотр установленного значения расхода масла РГС по сравнению с фактической разводкой трубопроводов.

• Повторное подтверждение угла монтажа и предельной длины трубопровода согласно паспорту РГС.

Признаки необходимости ремонта или замены РГС

• Заедание или замедленное действие при ручном испытании.

• Видимую утечку масла по корпусу или фланцевым соединениям.

• Трещины корпуса, коррозию крепежных элементов или поломку рычага испытания.

• Нарушения работы контактов

• Высокое сопротивление контактов.

• Поверхностные повреждения (ямы) или неспособность менять состояние при испытаниях.

• Частые ложные сигналы тревоги или срабатывания, причину которых явно следует искать внутри устройства.

Часто задаваемые вопросы о выборе и эксплуатации реле гидравлического срабатывания (РГС)

• Отключить трансформатор/НОН до того, как давление достигнет опасных значений

• Согласоваться с основными дифференциальными защитами, защитой от замыкания на землю и реле Бухольца, чтобы неисправности внутри НОН устранялись в первую очередь

• Устанавливается в масляный трубопровод НОН

• Обнаруживает высокую скорость гидравлического толчка масла, вызванного неисправностями НОН

• Используется для быстрого отключения НОН/трансформатора

Реле Бухольца:

• Устанавливается между основным баком трансформатора и расширителем

• Обнаруживает скопление газов и медленное движение масла, вызванное неисправностями обмоток и бака

• Выдает сигнал тревоги (при скоплении газов) и команду отключения (при серьезных неисправностях) для основного трансформатора

Ключевым фактором для поддержания заявленного срока службы являются периодические осмотры и испытания.

Как часто следует проводить испытания реле гидравлического срабатывания на площадке 132 кВ?

• Функциональное испытание (ручное отключение/проверка контактов): каждый 1–2 года

• Детальный осмотр во время технического обслуживания НОН или крупных простоев оборудования: обычно каждый 4–6 лет

Можно ли напрямую заменить РГС брендов MR или Atvus на модель WEISHO?

• Диапазон расхода масла/диапазон срабатывания

• Размер фланца, диаметр окружности для болтов и номинальный диаметр трубопровода

• Конфигурация контактов (НО/НЗ, сигнализация/отключение)

• Уровень изоляции и класс защиты IP

Какие проверки нужно выполнить после срабатывания РГС?

• Выполнить блокировку и отключить трансформатор/НОН от сети.

• Проверить контакты РГС (сработало ли устройство механически, или причина в проблемах с проводкой?).

• Осмотреть секцию НОН на наличие зауглероживания, поврежденных контактов, отложений или механических дефектов.

• Проверить уровень и цвет масла, провести газовую хроматографию (если масло НОН отбирается отдельно).

• Осмотреть трубопровод и корпус РГС на наличие утечек, деформаций или закупориваний.

Есть ли возможность цифрового или дистанционного мониторинга для РГС WEISHO?

• RTU системы СКУД

• Цифровыми устройствами управления и защиты (IED)

• Системами дистанционной сигнализации и регистрации событий

Как читать и использовать каталог РГС WEISHO для подбора размера?

• Класс напряжения и диапазон мощности (МВА) – выберите серию РГС, соответствующую уровню вашей системы.

• Диапазон расхода масла/диапазон срабатывания – подберите по размеру трубопровода, типу НОН и объему масла.

• Конфигурация контактов – выберите вариант «1 сигнализация + 1 отключение» или двойное отключение в зависимости от вашей схемы защиты.

• Механический интерфейс – убедитесь в совпадении типа фланца, схемы крепления болтами и угла монтажа.

После согласования этих четырех параметров код модели (например, OSR‑132‑3A, OSR‑220‑5T) будет указывать на точную необходимую модель реле без лишних предположений.
