Экспертное руководство: Безопасная замена автоматических выключателей (УЗО/УЗА) с применением процед

I. Крайне важная безопасность на первом месте: выполнение процедуры ЗБО

A. Неотъемлемый первый шаг: обесточивание

• Никогда не пропускайте этап отключения основного питания всего электрощитка или конкретного источника питания, питающего щиток.

• Часто допускаемые ошибки: забыть отключить питание или не проверить отсутствие напряжения в проводах.

Профессиональный стандарт – выполнение процедуры ЗБО (Заблокировать – Отключить):

• Заблокировать: Физически заблокировать главный отключающий выключатель в положении «ОТКЛЮЧЕНО».

• Отметить: Прикрепить бирку с вашим именем, чтобы предотвратить случайное повторное включение питания другими лицами.

Проверка на отсутствие напряжения:

• Использовать надежный бесконтактный тестер напряжения или мультиметр.

• Проверить главные клеммы и клеммы автоматического выключателя на отсутствие напряжения перед тем, как коснуться любых проводов.

B. Защитные средства и профессиональное суждение

C. Определение неисправного автоматического выключателя

• Частые отключения при нормальной нагрузке

• Видимые повреждения, коррозия или запах горящего изоляционного материала

Основные выводы:

• Всегда отключайте основное питание перед началом работ.

• Перед касанием любых элементов проверьте отсутствие напряжения с помощью тестера.

• В идеале работы должны выполняться квалифицированным электриком.

Безопасность при работе с автоматическими выключателями

II. Электротехнические опасности и обязательные безопасностные процедуры

A. Понятие электротехнических рисков

• Провода могут перегреваться

• За стенами может возникнуть пожар

Критические предупреждающие признаки:

• Пожарная опасность: Перегретые провода могут вызвать скрытые пожары.

• Неисправность отключения: Старые или поврежденные выключатели могут не отключаться при необходимости.

• Предупреждающие индикаторы: Запах горения, гул или потрескивание, а также следы ожогов являются немедленными признаками опасности.

• Частые отключения: Реpeated отключения указывают на существующую электротехническую проблему, которая может усугубиться.

B. Обязательная безопасностная процедура: проверка на отсутствие напряжения

• Коммуникация: Уведомите всех жильцов дома о отключении питания.

• Главный отключатель: Найдите главный автоматический выключатель и уверенно переведите его в положение «ОТКЛЮЧЕНО».

• Проверка: Используйте бесконтактный тестер напряжения или мультиметр для подтверждения отсутствия напряжения. Никогда не полагайтесь только на положение выключателя.

• Освещение: Подготовьте фонари или переносные лампы для обеспечения хорошего видимости во время работы.

• Рабочая среда: Убедитесь, что рабочая зона сухая. Работайте только с сухими руками и на сухом полу.

C. Когда обращаться к профессиональному электрику (акцент на экспертизе, авторитетности, надежности и трансформации)

• Звуковые признаки: Гул или потрескивание, исходящие от автоматических выключателей.

• Тепловые и визуальные признаки: Горячие автоматические выключатели, запах горения, потемневшие розетки, следы ожогов, дым или пламя.

• Конструктивные неисправности: Запах газа рядом с электрощитком или автоматические выключатели, отключающиеся без видимой причины.

III. Основные инструменты и материалы

A. Индивидуальные средства защиты (ИСЗ)

B. Требуемые инструменты и материалы

IV. Выбор подходящего автоматического выключателя

A. Подбор типа автоматического выключателя в соответствии с требованиями к защите

B. Совместимость бренда и соответствие требованиям

• Точным образом совмещайте бренд и модель автоматического выключателя с вашим существующим электрощитком, чтобы сохранить сертификацию UL и заводскую безопасность.

• Использование автоматического выключателя, не предназначенного или не классифицированного для вашего электрощитка, может привести к аннулированию гарантии и создать угрозу безопасности.

Примеры распространенных брендов:

Примечание: Всегда проверяйте бренд, серию и размер вашего электрощитка. Неподходящий автоматический выключатель может повредить шину или привести к отказу в работе.

C. Оценочные затраты на профессиональную замену

Источник изображения: pexels

V. Признаки неисправности и диагностические испытания

A. Определение немедленных предупреждений о неисправности

• Автоматический выключатель часто отключается даже при нормальной эксплуатации.

• Указывает на внутреннюю неисправность или постоянную перегрузку цепи.

Неисправность отключения:

• Происходит перегрузка цепи, но автоматический выключатель не отключается.

• Крупная угроза безопасности — цепь остается незащищенной.

Физические повреждения:

• Ищите плавленный пластик, следы ожогов или потемнение на автоматическом выключателе или электрощитке.

Звуковые предупреждения:

• Гул или потрескивание, исходящие от электрощитка, указывают на ослабленные соединения или внутреннюю неисправность.

Повышенная температура:

• Розетки или выключатели ощущаются теплыми или имеют запах горения.

B. Понимание частоты неисправностей и норм

• У некоторых брендов выше частота неисправностей. Многополюсные автоматические выключатели иногда могут не открываться, создавая серьезную опасность.

• Автоматические выключатели высокого качества редко выходят из строя.

Безопасные пределы:

• Автоматические выключатели должны надежно отключаться при токе, равном 135% их номинального значения.

• Несоблюдение этого требования означает, что автоматический выключатель не соответствует нормам безопасности.

C. Методы диагностических испытаний

VI. Отключение питания и доступ к электрощитку (внедрение процедуры ЗБО)

A. Обязательное отключение основного питания

• Стоять перед электрощитком с готовым фонарем.

• Уведомить всех жильцов дома о предстоящем отключении питания.

• Попросить их не трогать электрические устройства во время проведения работ.

Защита устройств:

• Отключить каждый из меньших автоматических выключателей по отдельности.

• Это предотвращает повреждение подключенных устройств при внезапном отключении питания.

Отключение главного автоматического выключателя:

• Перевести главный автоматический выключатель в положение «ОТКЛЮЧЕНО».

• Делать это уверенным движением до характерного щелчка.

Проверка (отсутствие напряжения):

❗ КРИТИЧЕСКОЕ: Перед продолжением работ используйте тестер напряжения для проверки проводов и электрощитка.

• Никогда не полагайтесь только на положение выключателя.

⚡ Совет: Подготовьте фонарь заранее, так как внутри электрощитка будет темно.

Если в какой-либо момент вы почувствуете себя неуверенно, прекратите работы и обратитесь к специалисту.

B. Безопасное снятие крышки электрощитка

• Протестируйте корпус электрощитка с помощью тестера напряжения, чтобы подтвердить отсутствие электричества.

Использование исключительно изолированных инструментов:

• Откручивайте винты с помощью изолированных инструментов.

• Касайтесь только винтов и краев крышки.

Положение тела:

• Работайте, отходя немного от электрощитка.

• Держите лицо и тело подальше от крышки.

Проверка заземления:

• Убедитесь в наличии надежной заземляющей системы перед касанием любых проводов или металлических деталей.

Процедура снятия:

• Работайте медленно и внимательно.

• Не стучите по щитку и не прилагайте к нему физического усилия руками.

Безопасность при работе в группе:

• Одновременно с электрощитком должен работать только один человек.

Источник изображения: pexels

VII. Снятие неисправного автоматического выключателя

A. Диагностика и локализация неисправности

• Частые отключения: Автоматический выключатель часто отключается даже при низком потреблении электроэнергии.

• Неудачная перезагрузка: Автоматический выключатель не удается перезапустить, или он сразу же снова отключается.

• Нарушение работоспособности: Автоматический выключатель не отключается при перегрузке цепи — это серьезная угроза безопасности.

• Тепловые и визуальные повреждения: Из электрощитка исходит запах горения, или на самом автоматическом выключателе видны трещины или следы ожогов.

• Износ и системные проблемы: Автоматический выключатель старый (обычно более 15–30 лет), или свет и электроприборы в данной цепи мерцают или работают некорректно.

B. Безопасное отключение проводов и снятие автоматического выключателя

• Откручивание винтов клемм

Перед снятием автоматического выключателя необходимо отсоединить от него провода.

• Подготовьте изолированные инструменты и убедитесь в отключении питания.

• Найдите винты, которыми провода закреплены. Если винтов нет, обратите внимание на небольшой паз в месте входа проводов.

• Для освобождения проводов используйте маленькую отвертку, чтобы отодвинуть внутреннюю фиксирующую скобу (если она предусмотрена конструкцией).

Меры предосторожности: Работая рядом с подключенными шинами, держите левую руку за спиной — этот профессиональный прием снижает риск случайного поражения электрическим током.

Предупреждение: Перед началом работ всегда убедитесь, что автоматический выключатель отключен и его механизм разряжен. Если автоматический выключатель выглядит небезопасно, обратитесь к специалисту.

• Отключение проводов и финальная проверка

• Проверка на отсутствие напряжения: Снова используйте тестер напряжения, чтобы убедиться, что провода не под напряжением.

• Снятие проводов: Аккуратно вытяните провода из автоматического выключателя. Если они застряли, слегка покачайте их, не прилагая чрезмерных усилий.

• Осмотр: Осмотрите провода на предмет повреждений: перетирания, ожогов или ржавчины. Если провода выглядят изношенными, обрежьте их и очистите до чистого участка перед подключением к новому автоматическому выключателю.

• Снятие автоматического выключателя: Вытяните автоматический выключатель из шинных рельсов (шину) внутри электрощитка.

• Безопасность после снятия: Уложите провода в сторону и поддерживайте безопасное расстояние от внутренних элементов электрощитка.

VIII. Процедура замены: снятие и установка

A. Безопасное снятие старого автоматического выключателя

• Захват и наклон: Твердо возьмите автоматический выключатель за боковые части. Аккуратно вытяните конец, обращенный от центра электрощитка, наклоняя его наружу. Большинство автоматических выключателей фиксируются на металлических рельсах или скобах с щелчком.

• Извлечение: После того как автоматический выключатель отцепится с наклоном, поднимите его и выньте из электрощитка. Некоторые старые модели могут потребовать легкого покачивания, но никогда не используйте силу.

• Осмотр места установки: Проверьте паз, где находился автоматический выключатель, убедившись, что не осталось обломков пластика или мусора.

• Осмотр автоматического выключателя: Внимательно рассмотрите старый автоматический выключатель на предмет следов ожогов, плавленного пластика или других тепловых повреждений. Это подтвердит причину его отказа.

B. Установка нового автоматического выключателя

• Положение «ОТКЛЮЧЕНО» (обязательная проверка безопасности)

Перед касанием любых металлических частей или проводов убедитесь, что новый автоматический выключатель находится в положении «ОТКЛЮЧЕНО».

• Проверьте переключатель: он должен указывать на «ОТКЛЮЧЕНО» или быть полностью опущен вниз.

• Обоснование безопасности: Установка автоматического выключателя под напряжением чревата тяжелым поражением электрическим током или мгновенным повреждением нового устройства и электрощитка.

⚠️ Критическое предупреждение: Всегда дважды проверяйте, что автоматический выключатель находится в положении «ОТКЛЮЧЕНО», прежде чем касаться проводов или металлических частей.

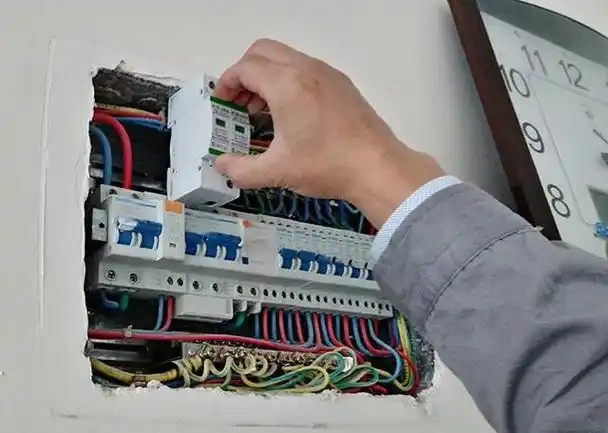

• Установка автоматического выключателя

• Выбор пазу: Найдите свободный паз в электрощитке, где находился старый автоматический выключатель. Убедитесь, что тип паза точно соответствует размеру и конструкции нового устройства (например, однополюсный или двухполюсный, определенный тип фиксации).

• Выравнивание и фиксация: Возьмите автоматический выключатель так, чтобы клеммы были обращены к шине (основной металлической планке внутри электрощитка). Сначала закрепите заднюю скобу (или рычаг) на рельсе, противоположном точке подключения к шине.

• Фиксация с щелчком: Уверенно нажмите автоматический выключатель на шину до характерного щелчка. Устройство должно плотно прилегать и не шататься.

• Проверка крепления: Легонько постучите по автоматическому выключателю, чтобы убедиться в его надежности. Он не должен двигаться.

IX. Финальное подключение и затягивание с контрольом крутящего момента

A. Безопасное подключение проводов

• Открутите винт клеммы нового автоматического выключателя достаточно, чтобы пропустить провод.

• Используйте изолированную отвертку для обеспечения безопасности.

Вставка провода:

• Протяните очищенный конец провода между двумя зажимными пластинами.

• Не размещайте провод напрямую под головкой винта — он должен быть закреплен пластинами.

Закрепление соединения:

• Удерживая провод неподвижно, затяните винт.

• Соединение должно быть плотным, чтобы провод не мог выскользнуть.

Проверка:

• Легонько потяните за провод, чтобы убедиться, что он не двигается.

• Надежное соединение подтверждает правильность установки.

B. Профессиональные требования к затягиванию с контрольом крутящего момента (специализированные знания)

• Повредить провод

• Привести к образованию соединений с высоким сопротивлением, вызывающих нагрев или пожароопасность

X. Финальные этапы: затягивание с контрольом крутящего момента, восстановление питания и испытания

A. Профессиональное затягивание соединений с контрольом крутящего момента

Техника выполнения:

• Удерживайте провод неподвижно и поворачивайте винт по часовой стрелке до появления устойчивого сопротивления..

Проверка:

• Легонько потяните за провод. Если он смещается, немного дополнительно затяните винт.

• Провод должен быть плотно закреплен и не двигаться.

Спецификация по крутящему моменту:

• На большинстве автоматических выключателей есть маркировка с указанием точного требуемого крутящего момента (фунт-дюймы).

• Для соблюдения нормативов используйте динамометрическую отвертку.

• Если такой инструмент отсутствует, действуйте с осторожностью — затягивайте до плотного прилегания, но не перетягивайте винт и не повредите провод.


B. Восстановление питания и испытания

1. Установка крышки электрощитка (безопасный кожух)

   Перед восстановлением питания крышка электрощитка должна быть надежно установлена обратно:

• Выравнивание: Возьмите крышку прямо и выровняйте с отверстием электрощитка.

• Закрепление винтами: Сначала вставьте винты в противоположные углы и затяните их вручную.

• Финальное затягивание: Используйте отвертку для равномерного затягивания всех винтов, не перетягивая их.

🛡️ Совет: Ослабленная крышка будет дребезжать; перетягивание винтов может привести к их повреждению. Потратьте время для идеальной посадки.

• Процедура включения питания

• Предварительная проверка: Выключите выключатели освещения и отключите от розеток неважные электроприборы.

• Включение главного автоматического выключателя: Убедитесь, что все автоматические выключатели разветвленных цепей находятся в положении «ОТКЛЮЧЕНО», затем уверенно переведите главный автоматический выключатель в положение «ВКЛЮЧЕНО».

• Последовательное включение питания: Включайте автоматические выключатели разветвленных цепей по одному, чтобы предотвратить перегрузку.

⚡ Предупреждение о немедленной опасности: Если вы услышите гул, увидите искры или почувствуете запах горения, немедленно выключите главный автоматический выключатель и обратитесь к специалисту.

• Испытание нового автоматического выключателя

• Визуальная проверка: Осмотрите на предмет следов ожогов или ослабленных проводов.

• Проверка напряжения: Используйте тестер напряжения или мультиметр.

• Проверка работоспособности: Подключите лампу или небольшое устройство; при правильной установке оно должно работать.

C. Устранение распространенных проблем

D. Заключение и профессиональные рекомендации

• Средние жилые дома: каждые 3–5 лет

• Дома старше 25 лет: каждые 2–3 года

• Дома старше 40 лет: годовой осмотр

Часто задаваемые вопросы (FAQ)
