Как работает выключатель на газе SF₆

Выключатель на газе SF₆ используется для отключения электрического тока. Он помогает защитить вашу энергосистему. Газ SF₆ обеспечивает безопасность за счет быстрого гашения дуги при размыкании контактов. Это происходит благодаря уникальным свойствам газа SF₆ — он обладает лучшими охлаждающими и изоляционными характеристиками, чем воздух.

Более 70% высоковольтных подстанций используют выключатели на газе SF₆.
Эти выключатели занимают более 65% рынка.

Применение	Основные причины внедрения
Энергетическая передача электроэнергии	Защищает энергосистему, обеспечивает непрерывность подачи электроэнергии, сокращает время простоя и снижает количество отказов системы.
Промышленные предприятия	Защищает оборудование, успешно справляется с высокими нагрузками и повышает эффективность работы.
Коммерческие здания	Обеспечивает безопасность использования электроэнергии, предотвращает повреждения от перегрузок или неисправностей.
Интеграция возобновляемых источников энергии	Сопротивляется переменам мощности, обеспечивает надежное коммутирование и защиту.

Ключевые выводы

Выключатели на газе SF₆ обеспечивают безопасность энергосистем. Они быстро гасят электрические дуги, что гарантирует надежную и безопасную работу оборудования.
Регулярная проверка и ремонт выключателей на газе SF₆ являются важными мероприятиями: они предотвращают такие проблемы, как утечки газа и поломки деталей, поддерживая непрерывную работу систем.
Газ SF₆ обладает отличными изоляционными свойствами и эффективно гасят дуги. Благодаря этому выключатели могут быть компактнее и лучше функционировать в высоковольтных условиях.
Данные выключатели широко используются на подстанциях и в промышленных предприятиях: они надежны и не требуют частого обслуживания.
Правильное использование газа SF₆ способствует защите окружающей среды: оно снижает выбросы парниковых газов и поддерживает экологичность процессов.

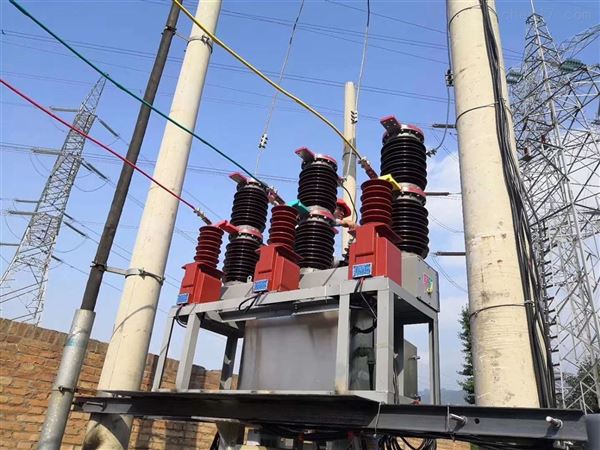

Как работает выключатель на газе SF₆

Газ SF₆

Свойства

Газ SF₆ используется в выключателях благодаря своим уникальным свойствам. Он бесцветен и беззапахен, поэтому его невозможно увидеть или почувствовать. Газ безопасен в использовании, так как не горит и не является токсичным. SF₆ значительно тяжелее воздуха — примерно в пять раз. Это позволяет ему эффективно и быстро отводить тепло от электрической дуги.

Основные свойства газа SF₆ представлены в таблице ниже:

Тип свойства	Описание
Физические свойства	Бесцветный, беззапахий, нетоксичный, негорючий, высокая плотность, отличная теплоотдача
Химические свойства	Стабилен при температурах до 500 °C, инертный, высокая электроотрицательность, не коррозионный, не реагирует с материалами
Электрические свойства	Высокая диэлектрическая прочность (в 2,5–3 раза выше, чем у воздуха), отличная способность гашения дуг

Газ SF₆ обладает уникальными свойствами: он лучше, чем воздух, препятствует прохождению электрического тока. При одинаковом давлении его прочность в три раза выше, чем у воздуха. Это позволяет использовать более компактные выключатели для высокого напряжения. SF₆ не реагирует с металлами или другими деталями внутри выключателя, что обеспечивает длительный срок службы и предотвращает коррозию.

Совет: Газ SF₆ поглощает свободные электроны. Благодаря этому он эффективнее препятствует прохождению тока и отлично подходит для высоковольтных приложений.

Роль в гашении дуги

При размыкании выключателя между контактами образуется электрическая дуга. Газ SF₆ помогает погасить эту дугу и прервать ток. Вот как это работает:

Контакты размыкаются, и возникает дуга.
Сжатый газ SF₆ между контактами через сопло поступает в зону дуги.
Газ охлаждает дугу и поглощает свободные электроны, образуя отрицательные ионы, которые помогают гасить дугу.

Газ SF₆ остается стабильным даже при очень высоких температурах и не разлагается легко. Его способность гашения дуг почти в 100 раз выше, чем у воздуха. После гашения дуги SF₆ восстанавливается и может быть повторно использован. Благодаря этому выключатель справляется с очень высокими токами (до 12 000 А) и прерывает короткозамкнутые токи до 80 кА. Быстрое восстановление SF₆ после дуги обеспечивает безопасность и надежную работу энергосистемы.

Газ SF₆ обеспечивает высокую изоляцию и гашает дуги, повышая надежность выключателя.
Вы можете положиться на SF₆ для предотвращения повреждений и обеспечения безопасности системы при неисправностях.

Работа выключателя на газе SF₆

Разрыв контактов

При эксплуатации выключателя на газе SF₆ первым этапом является разрыв контактов. Изначально контакты находятся в замкнутом положении, обеспечивая протекание электрического тока. При возникновении неисправности выключатель получает сигнал на открытие. Исполнительный механизм быстро разводит контакты. В момент разрыва контактов электрический ток стремится продолжить протекание, что приводит к образованию дуги между контактами. Для прекращения тока и защиты системы необходимо погасить эту дугу.

Энергия для перемещения контактов поступает за счет разности давлений газа SF₆. Камера дугогасительства заполнена газом SF₆ под номинальным давлением. Это давление обеспечивает изоляцию живых частей и создает условия для дугогашения.

Образование и гашение дуги

При разводе контактов возникает яркая дуга. Выключатель на газе SF₆ использует газ SF₆ для борьбы с этой дугой. Дуга в среде этого газа тоньше и ярче, чем в воздухе, что означает ее более низкое напряжение и более легкое гашение. Газ SF₆ поглощает свободные электроны от дуги, затрудняя ее устойчивое существование.

На процесс образования дуги и скорость ее гашения влияет ряд факторов. Эти факторы представлены в таблице ниже:

Показатель	Влияние на поведение дуги
Степень ионизации	Меньшее количество ионизированных частиц увеличивает сопротивление дуги.
Длина дуги	Увеличение длины дуги приводит к росту ее сопротивления.
Площадь поперечного сечения дуги	Меньшая площадь поперечного сечения соответствует более высокому сопротивлению дуги.
Разность потенциалов (р.д.)	Более низкая разность потенциалов упрощает гашение дуги.
Наличие ионизированных частиц	Большее количество ионизированных частиц поддерживает устойчивость дуги, меньшее способствует ее гашению.

Вы полагаетесь на газ SF₆ для охлаждения дуги и снижения степени её ионизации. Газ захватывает свободные электроны, образуя отрицательные ионы. Этот процесс увеличивает сопротивление дуги и способствует её быстрому гашению. После исчезновения дуги газ SF₆ окружает контакты и поддерживает их в изолированном состоянии, предотвращая повторное возникновение дуги.

Сжатие и выпуск газа

Сжатие газа используется для повышения эффективности работы выключателя на газе SF₆. Исполнительный механизм толкает поршень, который сжимает газ SF₆. В результате этого образуется высокоскоростной поток газа, направленный на дугу. Сильный поток воздуха охлаждает дугу и снижает количество ионизированных частиц, что упрощает её гашение.

Вот схема движения газа SF₆ в процессе работы выключателя:

Контакты начинают размыкаться, и между ними образуется дуга.
Поршень сжимает газ SF₆ и направляет его к дуге.
Газ охлаждает дугу и поглощает свободные электроны, прекращая её существование.
После гашения дуги газ SF₆ окружает контакты, обеспечивая их изоляцию.

Роль сжатия газа представлена в таблице ниже:

Механизм	Описание
Сжатие газа	Поршень сжимает газ SF₆, образуя высокоскоростной поток, который дует на дугу и снижает её ионизацию.

Дугогасительная способность газа SF₆ значительно выше, чем у воздуха.
Газ SF₆ поглощает большое количество свободных электронов, что предотвращает устойчивое существование дуги.

Вы полагаетесь на выключатель на газе SF₆, который выполняет эти шаги каждый раз при прерывании неисправности. Выключатель использует газовый бак для хранения и выпуска газа SF₆ в нужный момент. Этот процесс обеспечивает безопасность вашей системы и надежную работу выключателя.

Компоненты

Как работает выключатель на газе SF₆

Когда вы рассмотрите внутреннее устройство выключателя на газе SF₆, обнаружите несколько важных элементов. Каждый из них выполняет особую функцию, обеспечивая безопасную и быструю работу выключателя. Ниже представлена таблица с основными компонентами и их назначением:

Компонент	Функция
Дуговая камера	Разделяет контакты, гасит дугу и прерывает электрический ток.
Изолирующий стакан	Обеспечивает расстояние между линией и землей для предотвращения пробоев.
Механизм управления	Предоставляет энергию для открытия и закрытия контактов выключателя.
Панель управления	Связывает механизм управления с устройствами защиты и контроля системы.

Дуговая камера

Вы полагаетесь на дуговую камеру для прекращения протекания электрического тока при возникновении неисправности. В этой камере находятся подвижные и неподвижные контакты. При появлении проблемы контакты размыкаются внутри камеры. Камера использует газ SF₆ для охлаждения и гашения образующейся дуги. Это действие защищает оборудование и обеспечивает безопасность системы.

Газовый бак

Газовый бак хранит газ SF₆ под высоким давлением. Этот бак необходим для поддержания газа в готовом к использованию состоянии. Газ выступает как изолятор и дугогаситель. При работе выключателя бак выпускает газ в дуговую камеру. Такое устройство позволяет выключателю на газе SF₆ быстро и безопасно прерывать ток при неисправностях.

Примечание: Газовый бак должен оставаться герметичным и под давлением. Если давление снизится, выключатель может работать не так, как ожидается.

Механизм управления

Механизм управления используется для открытия и закрытия контактов выключателя. Эта часть использует пружинную систему для быстрого перемещения контактов с достаточной силой. Вот как он работает:

Пружина тянет внутреннее плечо, которое опускает изолирующий шток и сопло. Контакты размыкаются, и образуется дуга. Высокопressureный газ поступает и гасит дугу.
При закрытии выключателя пружина снова тянет плечо, поднимая сопло. Контакты соприкасаются, и выключатель готов к следующей операции.

Вы можете доверять механизму управления — он работает каждый раз, когда нужно защитить систему.

Техническое обслуживание

Как работает выключатель на газе SF₆

Источник изображения: pexels

Осмотр

Регулярно осматривайте выключатель на газе SF₆, чтобы обеспечить его безопасную работу. Осмотр помогает выявить проблемы до того, как они приведут к отказам. Необходимо проверить внутренние части, чтобы убедиться, что все механические компоненты движутся плавно. Если вы заметите признаки износа или повреждений, их нужно устранить сразу.

Вы можете следовать этим обычным шагам осмотра:

Проверяйте давление и качество газа SF₆. Низкое давление может приостановить работу выключателя.
Ищите утечки вокруг газового бака и соединений. Утечки могут снизить уровень газа и ухудшить безопасность.
Удаляйте мусор или пыль, накопившиеся внутри выключателя. Чистые части работают лучше и служат дольше.
Осматривайте контакты и подвижные части на признаки коррозии или повреждений.
Тестируйте механизм управления, чтобы убедиться, что он быстро открывает и закрывает контакты.

Регулярный осмотр помогает избежать внезапных отказов и поддерживает безопасность электропowerной системы.

Часто возникающие проблемы

При обслуживании выключателя на газе SF₆ вы можете столкнуться с несколькими проблемами. Некоторые из них возникают чаще других. Утечка газа — это основная опасность. Если газ SF₆ утечет, давление снижается, и выключатель может не прерывать ток, как должен. Влага может попасть внутрь выключателя и смешаться с газом. Избыточное количество воды в газе SF₆ может вызвать пробой, который повредит выключатель.

Другой проблемой является повреждение компонентов. Газ SF₆ может быть коррозионным со временем, особенно если присутствует влага. Поврежденные части могут двигаться неправильно или отказать во время работы. Эти проблемы нужно проверять во время каждого цикла технического обслуживания.

Вот наиболее распространенные проблемы, на которые стоит обратить внимание:

Низкое давление газа SF₆
Утечка газа SF₆
Избыточное содержание воды в газе SF₆

Большинство проблем можно предотвратить, следуя регулярному графику технического обслуживания. Всегда контролируйте давление и качество газа. Устраняйте утечки сразу после их обнаружения. Удаляйте влагу и мусор, чтобы выключатель работал исправно.

Совет: Раннее обнаружение этих проблем помогает избежать дорогостоящих ремонтов и поддерживает надежность выключателя на газе SF₆.

Преимущества

Производительность

Выключатели на газе SF₆ хорошо работают в электropowerных системах. Газ SF₆ имеет высокую диэлектрическую прочность. Это означает, что для высоких напряжений можно использовать более компактные выключатели. Эти выключатели работают эффективно даже в плохую погоду или в тяжелых условиях. SF₆ значительно лучше воздуха в плане гашения дуг. Он может быстро остановить высокие неисправные токи — обычно за 1-2 цикла.

Вы можете ознакомиться с таблицей для сравнения выключателей на газе SF₆ и вакуумных выключателей:

Характеристика	Вакуумный выключатель	Выключатель на газе SF₆
Средство прерывания тока	Высокий вакуум	Газ SF₆
Гашение дуги	Быстрая диффузия	Быстрое поглощение свободных электронов
Диэлектрическая прочность	Отличная	Значительно выше, чем у воздуха/вакуума
Техническое обслуживание	Минимальное	Требует регулярной проверки газа
Размер и вес	Компактный, легкий	Более габаритный и тяжелый (при высоком напряжении)
Область применения	Среднее напряжение	Высокое/ультравысокое напряжение

Газ SF₆ обладает самочищающими свойствами, поэтому для обслуживания выключателей не требуется больших затрат. Эти выключатели имеют длительный срок службы: старые модели на газе SF₆ эксплуатируются около 40 лет, а новые — примерно 30 лет. Им не нужно заменять так часто, как масляные или воздушные выключатели. Выключатели на газе SF₆ также занимают меньше места: при одинаковом напряжении они требуют на 70% меньше пространства по сравнению с масляными выключателями.

Выключатели на газе SF₆ подходят для объектов, где важны высокая надежность и компактность — например, для подстанций и заводов.

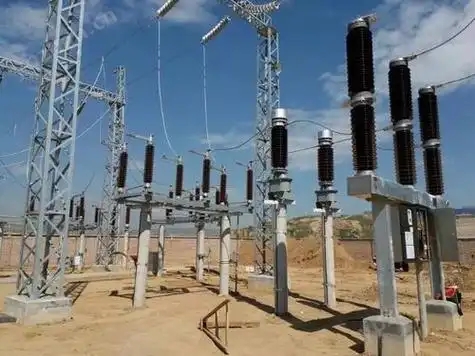

Как работает выключатель на газе SF₆

Безопасность

Выключатели на газе SF₆ повышают уровень безопасности. В их составе установлены реле, которые контролируют ток и открывают выключатель при возникновении неисправности. Реле предотвращают повреждение оборудования и снижают риск возгорания, обеспечивая защиту всей электропитательной системы и оборудования.

Газ SF₆ обладает высокой изоляционной способностью, он предотвращает пробои и короткие замыкания. Благодаря этому обеспечивается защита от неблагоприятных погодных условий и скачков напряжения. Однако SF₆ является сильным парниковым газом, поэтому необходимо строго соблюдать правила, направленные на предотвращение его утечки и снижение выбросов. Многие компании занимаются переработкой SF₆ и используют более совершенные методы для его удержания внутри оборудования. В некоторых регионах действуют нормативы, требующие применения безопасных альтернатив SF₆.

Основные положения по обеспечению безопасности и экологичности:

Реле контролируют и управляют выключателем, обеспечивая быструю ликвидацию неисправностей.
Изоляционные свойства SF₆ защищают от электрооборудования от нештатных ситуаций.
Переработка SF₆ и предотвращение его утечек способствуют охране окружающей среды.

Выключатели на газе SF₆ обеспечивают надежную защиту и безопасность при работе в системах высокого напряжения.

Вы используете выключатели на газе SF₆ для защиты электропитательной системы. Они применяют газ SF₆ под высоким давлением для быстрого охлаждения и гашения электрических дуг. Поршень-дуговой выдуватель быстро подает газ на дугу, обеспечивая ее гашение. Благодаря этому выключатель демонстрирует высокую эффективность и предотвращает возникновение аварийных ситуаций. Устройства отличаются отличной производительностью и не требуют сложного технического обслуживания, позволяя снизить эксплуатационные расходы и являясь оптимальным решением для систем высокого напряжения.

Сферы эффективного применения выключателей на газе SF₆	Причины высокой эффективности
Подстанции электропередач	Выдерживают большие неисправные токи и поддерживают стабильность электросетей
Промышленные электростанции	Защищают оборудование от перегрузок токами и коротких замыканий
Интеграция возобновляемых источников энергии	Обеспечивают безопасное переключение мощности и подключение к электросети

Выключатели на газе SF₆ обеспечивают надежную защиту современных электропитательных систем.

Как работает выключатель на газе SF₆

Часто задаваемые вопросы (ЧЗВ)

Что означает аббревиатура SF₆?

SF₆ расшифровывается как гексафторид серы. Этот газ используется в выключателях благодаря отличным изоляционным свойствам и способности быстро гашить электрические дуги.

Почему необходимо проверять давление газа SF₆?

Проверка давления газа SF₆ обязательна для обеспечения безопасной работы выключателя. При низком давлении выключатель может не справиться с прерыванием тока при возникновении неисправностей в сети.

Совет: Перед каждой эксплуатацией всегда контролируйте показания манометра.

Могут ли выключатели на газе SF₆ работать в холодную погоду?

Да, выключатели на газе SF₆ можно использовать при низких температурах. Газ сохраняет стабильность и свои изоляционные свойства даже в холодную погоду.

Как определить наличие утечки газа SF₆?

Утечки можно выявить по снижению показаний давления газа или с помощью газового детектора. Утечки снижают уровень безопасности и могут привести к повреждению выключателя.

Признак утечки	Наблюдаемый симптом
Низкое давление	Падение показаний манометра
При помощи детектора	Сработка сигнализации или загорание индикатора тревоги

Безопасен ли газ SF₆ для человека?

Газ SF₆ не токсичен и не воспламеняется. При правильном обращении с ним сохраняется безопасность для человека. Всегда следуйте правилам техники безопасности, чтобы предотвратить утечки и защитить окружающую среду.
