Как электрощитовой аппарат снижает риски в энергсетях

Пожары на электроподстанциях. Незапланированные отключения электроэнергии. Инциденты с дуговым разрядом, которые доставляют людей в больницу и останавливают работы заводов на недели.

Если вы отвечаете за электросеть, вы прекрасно знаете, как быстро мелкая неисправность может превратиться в крупную катастрофу — с финансовой, эксплуатационной и юридической точки зрения.

А теперь хорошие новости: современный электрощитовой аппарат создан для того, чтобы выступить барьером между ситуацией «что-то пошло не так» и «мы потеряли всю объект». При правильном проектировании и подборе он способен:

  • Обнаруживать и устранять неисправности за миллисекунды

  • Значительно снижать энергию дуговых разрядов

  • Улучшать селективную координацию, чтобы отключался только поврежденный участок

  • Обеспечивать дистанционное управление и прогнозирующее мониторинг для защиты людей от опасностей

В этом руководстве вы узнаете, каким именно образом электрощитовой аппарат снижает риски в энергсетях — с примерами реальных технологий, стандартов и стратегий проектирования, которые помогут сделать вашу систему более безопасной, надежной и готовой к работе в 2025 году и далее.


Понимание основных рисков в энергсетях

В реальных объектах риски в энергсетях редко связаны с одним крупным сбросом. Обычно это сочетание электротехнических неисправностей, изношенного оборудования и человеческих факторов, которые накапливаются. Как владелец, я сначала обращаю внимание на эти ключевые риски, поскольку они являются причиной инцидентов, связанных с безопасностью, простоев и проблем с соблюдением требований.

Превышение тока и короткие замыкания

Превышение тока и короткие замыкания — это наиболее быстрые способы повреждения оборудования и выхода системы из строя.

  • Превышение тока: нагрузка превышает проектную номинальную величину — кабели перегреваются, изоляция теряет свои свойства, а срок службы оборудования сокращается.

  • Короткое замыкание: неисправность между фазами или фазой и землей — в промышленных и коммерческих системах ток может увеличиться до 10–50 кА и выше.

Если время устранения неисправности слишком большое, возникают следующие последствия:

  • Повреждение шинам и кабелей

  • Залипшие контакты и вышедшие из строя автоматические выключатели

  • Продолжительные простои и дорогостоящие ремонты

Приоритетом для обеспечения непрерывной работы и продления срока службы активов является надлежащая координация защиты от коротких замыканий — это неоспоримо.

Опасности дуговых разрядов и стандарт NFPA 70E

Дуговой разряд превращает неисправность в волну давления, интенсивное тепло и металлический пар за миллисекунды. В терминологии стандарта NFPA 70E это означает:

  • Энергия инцидента достаточно высока, чтобы вызвать тяжелые ожоги на расстоянии нескольких футов

  • Силы взрыва, способные выбросить инструменты и панели

  • Уровни индивидуальной защитной экипировки (ИЗЭ), которые могут сделать обычную работу медленной и рискованной

Стандарт NFPA 70E призывает снижать энергию инцидентов от дуговых разрядов на источнике, а не только увеличивать количество ИЗЭ для решения проблемы. Это начинается с того, как мы проектируем и эксплуатируем электрощитовой аппарат, как быстро он отключается при возникновении неисправности.


Селективная координация и каскадные отключения

При сбое селективной координации отключается неправильное устройство, в результате чего возникает каскадное отключение, а не локальное отключение.

  • При неисправности на нижнем уровне должен отключаться только локальный автоматический выключатель.

  • Неправильно настроенная или несовместимая защита приводит к отключению автоматических выключателей верхнего уровня, из-за чего выходит из строя вся щитовая доска или электроподстанция.

Для критических нагрузок (дата-центры, больницы, нефтегазовые объекты) потеря селективной координации напрямую влияет на надежность, непрерывность работы и доход.


Проблемы с изоляцией, её старение и частичные разряды

Большинство электротехнических отказов не начинаются с катастрофических проявлений — их источником часто становится повреждение изоляции.

  • Тепло, влага, загрязнение и механические нагрузки вызывают старение изоляции.

  • Частичные разряды (ЧР) — небольшие локальные разряды внутри изоляции — часто являются ранним предупреждающим знаком.

Если мы не контролируем частичные разряды, мы упускаем возможность:

  • Предсказать отказы в изоляции шин электрощитового аппарата и наконечниках кабелей;

  • Провести прогнозирующее техническое обслуживание вместо экстренных ремонтов.

Гarmonicheskaya distortion, перегрев и нагрузка на оборудование

Современные нагрузки (инверторы переменного тока, ИБП, светодиодное освещение, ИТ-оборудование) вызывают гармоническую искажение в энергосистеме.

Это приводит к следующим последствиям:

  • Перегрев трансформаторов, нейтральных проводников и конденсаторов;

  • Фальшивым отключениям и неправильной работе чувствительных защитных устройств;

  • Ускоренному старению электрощитового аппарата и шин.

Игнорирование гармоник постепенно сокращает средний наработку между отказами (СНМО) всей электросети.

Ошибки человека при эксплуатации и техническом обслуживании

Даже при наличии хорошего оборудования ошибки человека все еще являются одной из главных причин рисков.

Типичные проблемы:

  • Устанавливание/удаление автоматических выключателей при открытых дверцах

  • Работа с подключенным к сети оборудованием без соответствующей дистанционной эксплуатации

  • Некорректные процедуры переключения, маркировки или изоляции

Каждый раз, когда оператор находится перед работающим под напряжением оборудованием, риск поражения дуговым разрядом и вероятность ошибок возрастают. Хорошая конструкция направлена на то, чтобы исключить попадание людей в зону поражения дуговым разрядом и упростить безопасную эксплуатацию.


Основные защитные функции электрощитового оборудования

При обсуждении безопасности электрощитового оборудования в электроэнергетических сетях США его основная задача проста: своевременно обнаружить проблему, быстро изолировать ее и защитить людей от опасности. Вот как современное электрощитовое оборудование решает эти задачи на практике.
Как электрощитовое оборудование обнаруживает и устраняет неисправности за миллисекундыСовременное электрощитовое оборудование создано для выявления неполадок и их устранения до того, как они превратятся в пожар, дуговой разряд или отключение электроэнергии:

  • Защитные реле и электронные срабатывающие устройства постоянно измеряют ток, напряжение, а иногда и частоту.

  • При обнаружении перегрузки по току, короткого замыкания или заземляющего неисправности они отправляют сигнал на срабатывание автоматического выключателя за миллисекунды.

  • Высокопроизводительные автоматические выключатели открываются достаточно быстро, чтобы:

  • Высокопроизводительные автоматические выключатели открываются достаточно быстро, чтобы:

  • Снизить тепловое и механическое напряжение на кабелях, трансформаторах и шинах

  • Прекратить энергию инцидента дугового разряда на источнике

Короче говоря, быстрые времена устранения неисправностей являются одним из главных факторов для снижения рисков в электроэнергетических сетях.


Снижение энергии дуговых разрядов и ожидания к безопасности на 2026 год

При наличии стандарта NFPA 70E, который обязывает применение более строгих практик, все больше объектов в США ожидают от электрощитового оборудования не только устойчивости к риску дуговых разрядов, но и активного снижения этого риска. Основные функции по смягчению последствий дуговых разрядов включают:

  • Мгновенный режим / режим обслуживания на срабатывающих устройствах для временного снижения параметров срабатывания во время выполнения работ

  • Схемы зональной защиты, при которых сначала срабатывает ближайшее устройство для минимизации времени устранения неисправности

  • Встроенная система детектирования дуговых разрядов с использованием света и тока для запуска сверхбыстрого срабатывания

  • Встроенная система детектирования дуговых разрядов с использованием света и тока для запуска сверхбыстрого срабатывания

Выборочная координация и зональная селективная блокировка (ЗСБ)

Качественное электрощитовое оборудование не только быстро срабатывает, но и срабатывает на правильном устройстве:

  • Выборочная координация обеспечивает открытие только того автоматического выключателя, который находится ближе всего к месту неисправности, поддерживая работу остальной части электроэнергетической системы.

  • Зональная селективная блокировка (ЗСБ) связывает срабатывающие устройства верхнего и нижнего уровней:

  • Устройство нижнего уровня обнаруживает неисправность первым и срабатывает без задержки;

  • Устройство верхнего уровня ожидает короткое время: если устройство нижнего уровня устранило неисправность, устройство верхнего никогда не срабатывает;

  • Если устройство нижнего уровня выходит из строя, устройство верхнего включается и быстро срабатывает.

Эта стратегия резко сокращает каскадные отключения, повышает время непрерывной работы (uptime) и является критически важной для объектов như центры обработки данных, больницы, нефтегазовые предприятия — где бесперебойность работы имеет решающее значение.

Дистанционная эксплуатация, дистанционное монтирование и безопасность оператора

Большинство серьезных травм при работе с электрощитовым оборудованием возникают тогда, когда люди находятся слишком близко к опасной зоне в неподходящее время. Поэтому дистанционная эксплуатация стала обязательным требованием:

  • Контроллеры дистанционного открытия/закрытия позволяют техническим специалистам управлять автоматическими выключателями из безопасного расстояния.

  • Системы дистанционного монтирования позволяют вставлять и извлекать разъемные автоматические выключатели с закрытыми дверцами, при этом работник находится вне границы зоны дуговых разрядов.

В сочетании с эксплуатацией при закрытых дверцах и конструкцией, устойчивой к дуговым разрядам, этот подход защищает операторов от опасности даже в случае возникновения нештатных ситуаций.
Для средне напряжных систем сочетание безопасных процедур эксплуатации с правильными практиками заземления (например, такими, которые описаны в руководствах по заземляющим выключателям электрощитового оборудования на 10 кВ) существенно снижает повседневные риски.

Мониторинг частичных разрядов и прогностическая диагностика

Многие отказы не начинаются с взрывов — их первопричинами являются мелкие дефекты изоляции:

  • Мониторинг частичных разрядов (ЧР) обнаруживает ранние признаки разрушения изоляции в кабелях, шинах и зажимах.

  • Сенсоры мониторинга состояния отслеживают

  • Активность частичных разрядов;

  • Точки перегрева (горячие точки);

  • Влажность и степень загрязнения.

На основе этих данных прогностическая диагностика позволяет выявлять панели, отсеки или линии электропитания, которые находятся под риском отказа, ещё до их выхода из строя.
Для владельцев объектов в США это означает меньше незапланированных отключений, снижение затрат на обслуживание и более эффективный контроль над защитой средне напряжных систем и долгосрочным состоянием активов.

Эти основные защитные функции являются основой того, как современное электрощитовое оборудование минимизирует риски в электроэнергетических сетях — за счёт быстрого реагирования, интеллектуальной работы и физического удаления людей от опасности.

Как современная конструкция электрощитового оборудования напрямую снижает риски

Современное электрощитовое оборудование разрабатывается с самого начала не только для передачи тока, но и для снижения рисков в электроэнергетических сетях. В объектах США — центрах обработки данных, промышленных предприятиях, энергетических компаниях, больницах — решения, принимаемые при проектировании электрощитового оборудования, напрямую влияют на степень подверженности риску дуговых разрядов, незапланированное время простоя и долгосрочные затраты на обслуживание.

Эксплуатация при закрытых дверцах и конструкция, устойчивая к дуговым разрядам

Одним из главных достижений в области безопасности является эксплуатация при закрытых дверцах. В хорошо спроектированном оборудовании вы можете:

  • Открывать/закрывать автоматические выключатели

  • Монтировать/демонтировать автоматические выключатели

  • Выполнять базовые переключения

при этом все двери полностью запираются. Благодаря этому операторы остаются вне зоны опасности, если внутри возникнет нештатная ситуация.

Электрощитовое оборудование с устойчивостью к дуговым разрядам идет еще дальше. Оно разработано и прошло испытания (чаще всего в соответствии со стандартами IEEE C37.20.7 и IEC 62271-200), поэтому при возникновении внутренней дуговой неисправности:

  • Давление направляется от оператора (вверх через дымоходы/вентиляции)

  • Двери, крышки и смотровые окна остаются целыми

  • Горячие газы и осколки задерживаются и направляются в безопасном направлении

Для пользователей в США, работающих в соответствии с требованиями NFPA 70E и OSHA, конструкция с устойчивостью к дуговым разрядам и эксплуатация при закрытых дверцах являются двумя из самых эффективных способов снижения энергии инцидента в месте работы оператора — часто это делает работы на подключенном к сети оборудованию безопаснее и более управляемыми с точки зрения требований к средствам индивидуальной защиты (СИЗ).

Вакуумные и безгазовые (без SF₆) автоматические выключатели для безопасной эксплуатации

В средне напряжных системах вакуумные автоматические выключатели (ВАВ) сейчас являются стандартом для безопасной и надежной устранения неисправностей. Они имеют следующие преимущества:

  • Очень быстрое устранение коротких замыканий

  • Минимальный износ контактов и низкие затраты на обслуживание

  • Отсутствие риска утечки масла или возгорания (в отличие от старых масляных автоматических выключателей)

Следующим шагом стала технология безгазового (без SF₆) электрощитового оборудования. Газ SF₆ широко использовался ранее, но он является мощным парниковым газом и требует тщательного обращения и контроля за утечками. Современные безгазовые (без SF₆) решения используют вакуум и альтернативные изоляционные системы, которые:

  • Исключают риски, связанные с обращением с SF₆, и экологические проблемы

  • Упрощают соблюдение жестких экологических норм в США

  • Сохраняют характеристики устранения неисправностей и надежность на уровне традиционного газоизолированного оборудования

При сочетании безопасности вакуумных автоматических выключателей и изоляции без SF₆ получается платформа, соответствующая будущим требованиям, которая снижает как эксплуатационные, так и регулиторные риски.

Быстрые электронные срабатывающие устройства в сравнении с термомагнитной защитой

Устаревшие термомагнитные автоматические выключатели просты в конструкции, но их срабатывание зависит от накопления тепла и механических усилий. Это означает, что:

  • Медленнее реагирование при некоторых типах неисправностей

  • Меньшая точность координации защиты от коротких замыканий и заземляющих неисправностей

  • Чаще появление ложных срабатываний или, что хуже, задержки в срабатывании в ситуациях, когда нужна быстрая реакция

Современное электрощитовое оборудование использует электронные срабатывающие устройства, которые:

  • Цифровым образом измеряют ток в реальном времени

  • Позволяют настраивать параметры срабатывания по длительному току, кратковременному току, мгновенному току и заземляющему току

  • Реагируют значительно быстрее и точнее при возникновении неисправностей

В результате достигается более короткое время устранения неисправностей, снижение энергии пропускаемого тока и уменьшение нагрузки на кабели, трансформаторы и оборудование нижнего уровня. Это напрямую способствует выборочной координации в электроэнергетических системах — можно устранять неисправности вблизи источника и избежать отключения половины объекта.


Пассивные и активные системы смягчения дуговых разрядов

Снижение риска дуговых разрядов в электрощитовом оборудовании обычно делится на два типа:
Пассивные системы смягчения дуговых разрядов:

  • Корпуса с устойчивостью к дуговым разрядам, каналы для сброса давления, усиленные двери

  • Особая компоновка шин и изоляция для снижения вероятности возникновения дугов

  • Барьеры и шторки, предотвращающие случайное соприкосновение

Пассивная защита работает постоянно и не требует питающего тока для управления или логики, что является важным преимуществом в плане надежности.
Активные системы смягчения дуговых разрядов:

  • Датчики дуговых разрядов (обнаружение света + тока)

  • Сверхбыстрые коммутационные устройства, создающие низкоомное цепочку и гасящие дугу за несколько миллисекунд

  • Системы, резко снижающие энергию инцидента дугового разряда до того, как механические повреждения усилатся

Активные системы эффективны в высокорисковых местах, таких как центры обработки данных и промышленные комнаты с распределительными щитами (MCC), где каждая миллисекунда снижения энергии имеет значение. Многие объекты в США используют гибридный подход — корпуса с устойчивостью к дуговым разрядам в сочетании с активными системами смягчения дуговых разрядов — для достижения более строгих внутренних целей безопасности.
Для наружных и распределительных приложений сочетание такого рода защиты с надежным наружным вакуумным автоматическим выключателем, например, нашим наружным высоковольтным вакуумным автоматическим выключателем ZW8-12(G), обеспечивает высокую эффективность устранения неисправностей и снижение риска дуговых разрядов непосредственно на линии электропитания.

Интегрированное мониторинг состояние по температуре, влажности и частичным разрядам

Современное цифровое электрощитовое оборудование не только реагирует на неисправности — оно помогает предотвратить их. Интегрированные сенсоры мониторинга состояния отслеживают:

  • Температуру: Точки перегрева (горячие точки) на шинных соединениях, зажимах кабелей и контактах автоматических выключателей

  • Влажность и конденсацию: Основной фактор, вызывающий разрушение изоляции и коррозию

  • Частичные разряды (ЧР): Раннее предупреждение о повреждении изоляции ещё до возникновения полного отказа

При подключении этих сенсоров к надзорной системе или прогностической платформе вы можете:

  • Обнаружить ослабленные соединения до их перегорания

  • Выявить частичные разряды в средне напряжных отсеках до превращения их в полное повреждение изоляции

  • Определить помещения или линии электропитания с хроническими проблемами с влажностью

Для операторов в США, работающих с объектами круглосуточно, это важно для снижения рисков и увеличения времени непрерывной работы (uptime). Техническое обслуживание по состоянию оборудования означает меньше неожиданных отключений, меньше экстренных вызовов и документированное улучшение показателя MTBF (среднее время между отказами). При интеграции этих функций в наше электрощитовое оборудование и связанные решения — например, в наши интегрированные коробчатые трансформаторные подстанции с хранилищем энергии — мы разрабатываем всю систему так, чтобы она обнаруживала и устраняла проблемы ещё до того, как они превратятся в опасные ситуации.

Снижение рисков на практике с использованием стандартов и данных

Как электрощитовой аппарат снижает риски в энергсетях

Мы разрабатываем и выбираем оборудование на основе чётких стандартов, измеренной энергии дуговых разрядов и проверенных показателей надежности.

Основные стандарты безопасности и эксплуатации для электрощитового оборудования

Если электрощитовое оборудование не изготовлено и не прошло испытания в соответствии с действующими стандартами, оно несёт лишние риски. Основные ориентиры, на которые полагаются большинство объектов в США:

  • IEC 62271-200 — для средне напряжного электрощитового оборудования, включая классификацию дугов, поведение при внутренних неисправностях и механическую прочность.

  • IEC 61439 — для сборок низковольтного электрощитового оборудования, регулирующая температурный подъем, устойчивость к коротким замыканиям и промежутки между токоведущими частями.

  • IEEE C37.20.7 — определяет процедуры испытаний и маркировку металлического электрощитового оборудования с устойчивостью к дуговым разрядам.

  • NFPA 70E — регулирует порядок проведения электроэнергетических риск-ассессментов и (текст неполный, отсутствует продолжение фразы)

Как электрощитовое оборудование WEISHO минимизирует риски в электроэнергетических сетях

Как электрощитовой аппарат снижает риски в энергсетях

Можете ли вы предоставить примеры практического применения, демонстрирующие, как электрощитовое оборудование WEISHO успешно минимизировало риски в электроэнергетических сетях?

Электрощитовое оборудование среднего напряжения с устойчивостью к дуговым разрядам WEISHO ArcShield

Нашо электрощитовое оборудование с устойчивостью к дуговым разрядам WEISHO ArcShield разработано с приоритетом безопасности персонала, а защита оборудования выступает вторичным фактором. Конструкция основывается на концепциях устойчивости к дуговым разрядам в соответствии со стандартами IEEE C37.20.7 и IEC 62271-200, поэтому при возникновении неисправности корпус направляет давление, горячие газы и обломки в сторону,  оператора.

Основные моменты снижения рисков:

  • Работа с закрытыми дверцами при обычных операциях по коммутации и монтажу/демонтажу компонентов

  • Проверенные конструкции для сдерживания дугов, которые помогают снизить энергию инцидента дугового разряда на рабочем расстоянии

  • Защита среднего напряжения, настроенная на защиту от коротких замыканий, выборочную координацию и быстрое время устранения неисправностей

Для проектов, сочетающих воздушные линии и подстанции, мы часто комплектуем электрощитовое оборудование мерами защиты от перенапряжений и изоляцией, аналогичными тем, которые рассматриваются в нашем анализе «Защитные дисплееры против изоляторов», чтобы обеспечить безопасность и устойчивость всей системы.

Платформа прогностического мониторинга WEISHO SmartGuard

Наша платформа WEISHO SmartGuard расширяет возможности стратегии безопасности электрощитового оборудования за счёт предоставления реального времени данных о его состоянии. Мы интегрируем сенсоры мониторинга параметров (температуры, влажности и частичных разрядов), после чего поток данных передаётся на простой дашборд.
Что это даёт вам:

  • Прогностическое обслуживание вместо экстренных ремонтов

  • Раннее предупреждение о разрушении изоляции, возникновении частичных разрядов и перегреве

  • Повышение времени непрерывной работы (uptime) и улучшение показателя среднего времени между отказами (MTBF) за счёт выбора периодов обслуживания на основе данных

  • Поддержка надежности цифрового электрощитового оборудования и снижения рисков в электроэнергетических сетях

Экологически чистые решения среднего напряжения WEISHO без использования SF₆

Мы отказываемся от использования газа SF₆, переходя к технологии электрощитового оборудования без SF₆, которая при этом сохраняет высокую надежность для энергетических компаний, промышленных предприятий и коммерческих зданий в США.
Преимущества:

  • Экологически чистые решения электрощитового оборудования, поддерживающие цели достижения нулевых выбросов и ESG (экологические, социальные и управленческие) показателей

  • Безопасность вакуумных автоматических выключателей с проверенной производительностью в средне напряжных системах

  • Меньшие регуляторные и экологические риски по сравнению с традиционным газоизолированным оборудованием

Для объектов с высокой долей солнечной энергии или сообщественных солнечных электростанций мы интегрируем оборудование без SF₆ с системами, такими как фотоэлектрические коробчатые трансформаторы, чтобы обеспечить обработку мощного двустороннего энергопотока с соответствующей защитой и координацией.

Удалённая диагностика и кибербезопасная связь

Мы разрабатываем электрощитовое оборудование WEISHO с возможностями удалённого управления, удалённого монтажа/демонтажа компонентов и удалённой диагностики — благодаря этому персонал может максимально избегать входа в зону риска дуговых разрядов.
Основные возможности:

  • Удалённое мониторинг и управление через защищённые каналы

  • Кибербезопасная связь, соответствующая общепринятым политикам энергетических компаний и центров обработки данных

  • Более точная электроэнергетическая риск-оценка за счёт получения актуального статуса устройств и автоматических выключателей

  • Быстрее реагирование на неисправности без необходимости отправки бригады на каждый инцидент

Третьесторонние испытания, сертификации и проверенная производительность

Мы подтверждаем качество нашего электрощитового оборудования посредством третьесторонних испытаний и сертификаций — вам не нужно полагаться только на наши заявления. Конструкции разрабатываются с учётом основных требований стандартов IEC и ANSI/NEMA для электрощитового оборудования, а производительность проверяется в аккредитованных лабораториях.
В результате вы получаете:

  • Соответствие ключевым стандартам, таким как IEC 61439, IEC 62271-200, соответствующим испытаниям IEEE

  • Документированную производительность в сфере смягчения дуговых разрядов, устранения неисправностей и надежности

  • Трассируемые отчёты по типовым и обычным испытаниям, которые подтверждают соответствие требованиям при инженерном рассмотрении, утверждении органами контроля (AHJ) и оценке страховых рисков

Короче говоря, электрощитовое оборудование WEISHO разработано для существенного снижения рисков в ваших электроэнергетических сетях — рисков дуговых разрядов, отказов, несоответствия стандартам и экологических рисков — при этом обеспечивая простоту эксплуатации для команд обслуживания объектов и технического персонала в США.


Обеспечение долговечности системы управления рисками в электроэнергетических сетях

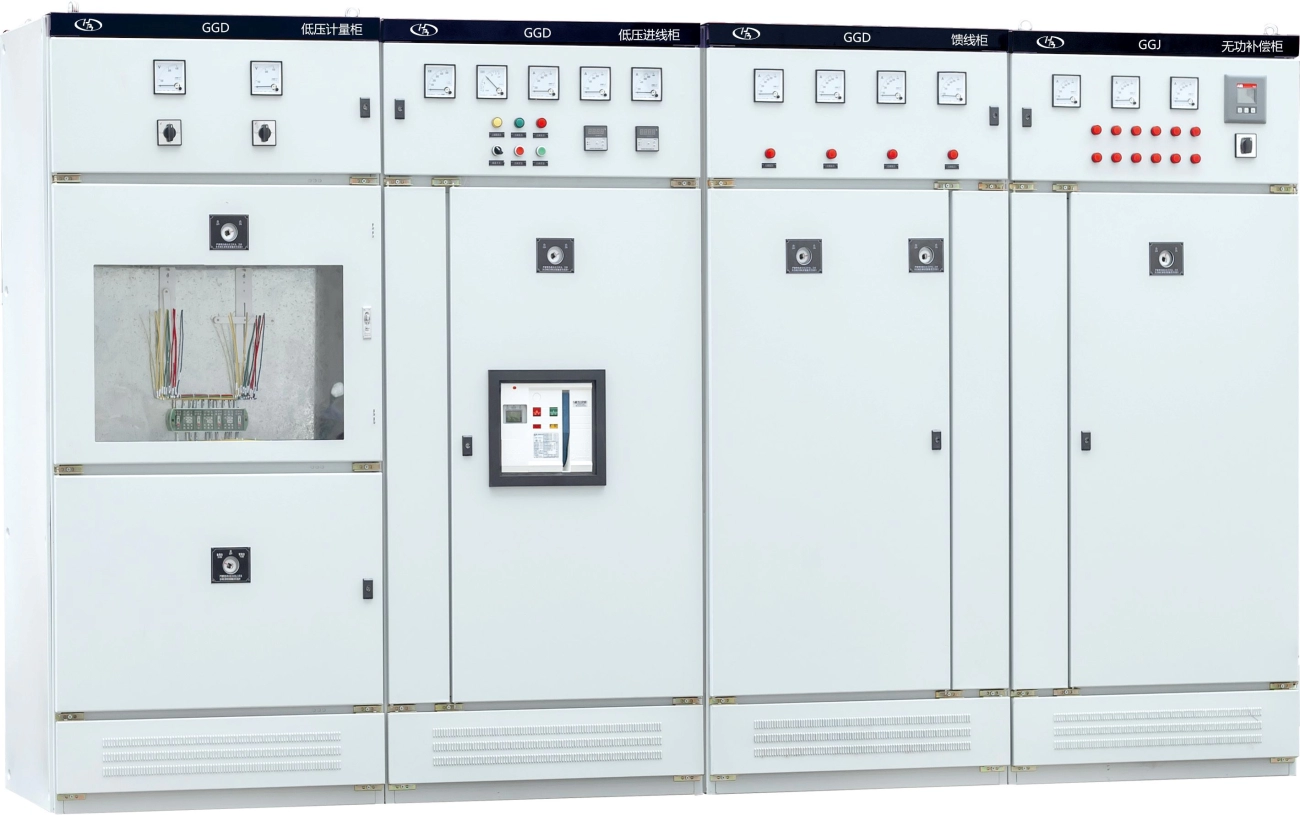

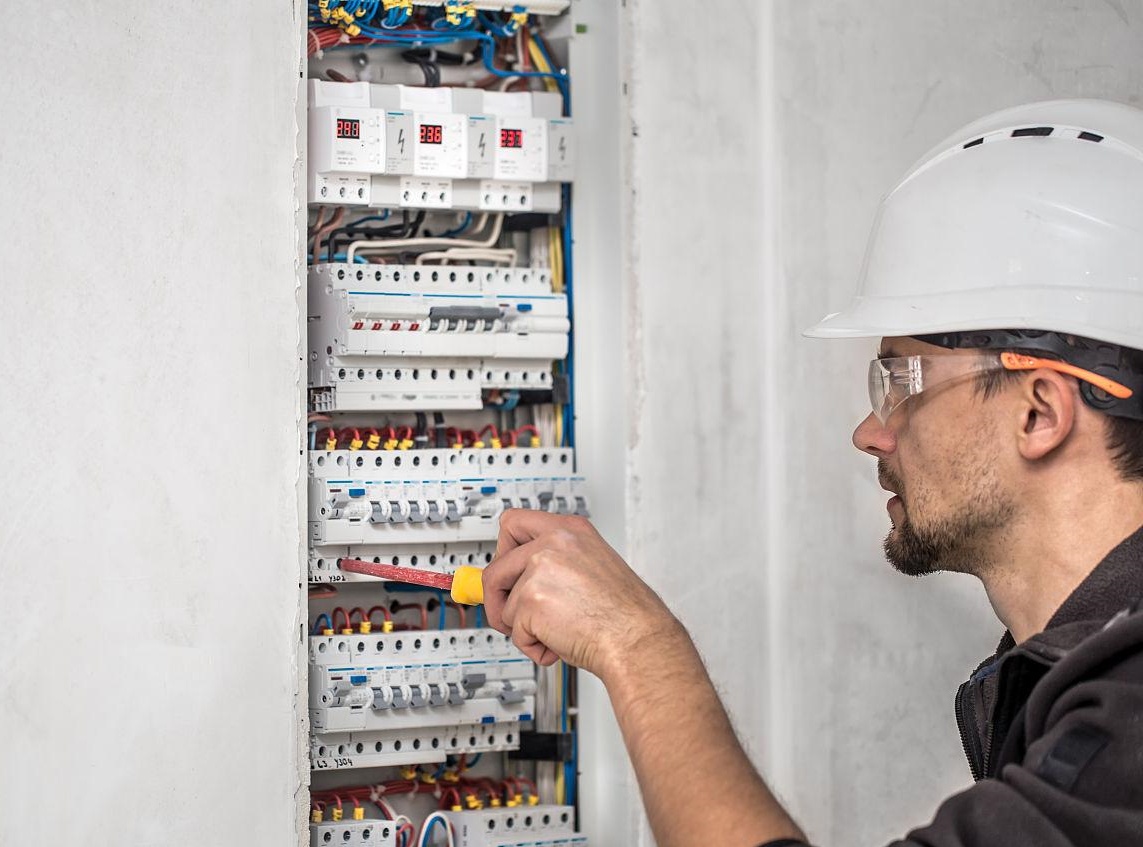

Как электрощитовой аппарат снижает риски в энергсетях

Электрощитовое оборудование для возобновляемых источников энергии и двустороннего энергопотока

Поскольку в США на всё больше объектов внедряются солнечные панели, ветряные турбины, системы хранения энергии на батареях и станции заряда электромобилей, безопасность электрощитового оборудования должна соответствовать требованиям двустороннего энергопотока. Я разрабатываю и выбираю электрощитовое оборудование, которое способно:

  • Обрабатывать обратный ток от фотоэлектрических установок и батарей без ложных срабатываний

  • Координировать защиту между энергетической компанией, микросетями и локальными источниками генерации

  • Поддерживать быстрые схемы переключения, чтобы критические нагрузки не переживали перебоев

Если на вашем объекте планируется установка крышных солнечных панелей, системы хранения энергии на батареях (BESS) или котлоэлектростанций (CHP), стратегия защиты среднего напряжения и защиты от коротких замыканий должна предусматривать возможность возникновения тока неисправности из нескольких направлений и источников.

Стандарт IEC 61850 и сообщения GOOSE

Для снижения рисков в крупных и сложных электроэнергетических сетях я полагаюсь на стандарт IEC 61850 и сообщения GOOSE для обеспечения сверхбыстрой цифровой защиты. Это позволяет реле и цифровому электрощитовому оборудованию общаться напрямую по Ethernet, а не ждать сигналы по жёстким проводам.
Преимущества очевидны:

  • Обнаружение неисправностей и срабатывание защиты в миллисекундах

  • Возможность программной настройки зональной селективной блокировки (ZSI)

  • Проще переконфигурирование при расширении системы или изменении однолинейной схемы

Для центров обработки данных, больниц и промышленных объектов в США, стремящихся к повышению времени непрерывной работы (uptime), системы на основе стандарта IEC 61850 быстро становятся стандартом для снижения рисков в электроэнергетических сетях.

ИИ-ориентированное обнаружение аномалий

Современное электрощитовое оборудование с встроенными сенсорами и системой мониторинга состояния предоставляет нам реальные данные о температуре, частичных разрядах, влажности и нагрузке. Далее мы передаём эти данные в ИИ-систему обнаружения аномалий для:

  • Обнаружения разрушения изоляции и частичных разрядов ещё до возникновения полного отказа оборудования

  • Отмечивания аномальных профилей нагрузки, гармоник или работы автоматических выключателей

  • Определения приоритетов для обслуживания оборудования, которое действительно находится под риском

Этот подход превращает электрощитовое оборудование из пассивного устройства в активный инструмент управления рисками, повышая показатель среднего времени между отказами (MTBF) и снижая незапланированные перебои.

Подготовка к требованиям сетевых кодов и достижению нулевых выбросов

Сетевые коды и правила в области достижения нулевых выбросов в США развиваются быстро. Чтобы оставаться на шаг вперёд, я сосредотачиваюсь на электрощитовом оборудовании, которое:

  • Проверено в соответствии со стандартами IEC 62271-200, IEC 61439 и ключевыми стандартами ANSI/NEMA

  • Поддерживает возобновляемые источники энергии, системы хранения и управление спросом без необходимости существенной переработки конструкции

  • Упрощает документирование электроэнергетических риск-ассессментов и мер смягчения дуговых разрядов для соответствия требованиям NFPA 70E

При выборе современного цифрового экологически чистого электрощитового оборудования сегодня вы решаете не только актуальные задачи, но и создаёте основу для адаптации к будущим изменениям — в том числе к усложнению сетевых кодов, целям декарбонизации и повышению требований к надежности на ближайшие десять лет.Как электрощитовой аппарат снижает риски в энергсетях


Часто задаваемые вопросы о снижении рисков электрощитового оборудования

Какой тип электрощитового оборудования считается наиболее безопасным сегодня?

В настоящее время наиболее безопасные комплексы в действующих объектах США сочетают в себе следующие элементы:

  • Электрощитовое оборудование с устойчивостью к дуговым разрядам, прошедшее испытания по стандарту IEEE C37.20.7

  • Работа с закрытыми дверцами при обычных операциях по коммутации и монтажу/демонтажу компонентов

  • Вакуумные автоматические выключатели вместо масляных или открытых (рабоствующих в воздушной среде)

  • Удалённое управление/удалённый монтаж компонентов для исключения попадания персонала в зону риска дуговых разрядов

  • Цифровые защитные реле с быстрым устранением неисправностей и самодиагностикой

При сочетании этих функций и монтаже в соответствии с требованиями NFPA 70E и NEC достигается минимальный общий риск для персонала и оборудования.

Насколько электрощитовое оборудование с устойчивостью к дуговым разрядам может снизить энергию дуговых разрядов?

Электрощитовое оборудование с устойчивостью к дуговым разрядам не устраняет дуговой разряд — оно контролирует направление распространения энергии:

  • Направляет давление, горячие газы и осколки от передней панели (места, где находится персонал) в сторону.

  • Обеспечивает безопасную работу у оборудования или вблизи него при определённых условиях.

  • При быстром устранении неисправностей и использовании дополнительных решений (например, активных систем обнаружения дугов) энергия инцидента дугового разряда на рабочем расстоянии в многих случаях может быть снижена с категории 3–4 до категории 1–2.

Реальные показатели зависят от параметров системы (доступный ток неисправности, время устранения, рабочее расстояние), поэтому для определения реального снижения энергии на каждой шине всегда требуется проведение соответствующего исследования дуговых разрядов.

Является ли электрощитовое оборудование без использования SF₆ такой же надёжным, как традиционное газоизолированное оборудование?

Современное электрощитовое оборудование без SF₆, использующее вакуумную технологию и альтернативные изолирующие среды, уже доказало свою надёжность в сложных эксплуатационных условиях:

  • Надёжность: Вакуумные токоразрывные камеры имеют высокую механическую и электрическую стойкость, длительные интервалы обслуживания и стабильную эксплуатационную характеристику.

  • Производительность: Решения без SF₆ соответствуют или превосходят требованиям стандартов IEC 62271-200 и ANSI/IEEE для средне напряжных систем.

  • Экологичность: Исключается влияние на парниковый эффект и бремя по отчётности о утечках газа SF₆.

Для большинства средне напряжных систем коммерческих, промышленных объектов и энергетических компаний США электрощитовое оборудование без SF₆ является надёжным, адаптированным к будущим требованиям решением, не уступающим по надёжности традиционному оборудованию.

Как зональная селективная блокировка (ZSI) улучшает защиту и время непрерывной работы?

Зональная селективная блокировка (ZSI) связывает защитные устройства верхнего и нижнего уровней, позволяя им «общаться» при возникновении неисправности:

  • Ближайший автоматический выключатель срабатывает первым и быстрее → ограничивает энергию неисправности минимальной частью системы.

  • Автоматический выключатель верхнего уровня ожидает сигнала о срабатывании устройства нижнего уровня → исключает ненужные отключения главных линий или линий электропитания.

  • Лучшее время непрерывной работы: Неисправность на одном щите или линии электропитания не приводит к отключению всего завода или зала с оборудованием данных.

  • Меньшая энергия инцидента в месте возникновения неисправности, так как устройство нижнего уровня устраняет неисправность за несколько миллисекунд.

Для объектов, где простои дорогостоящи (центры обработки данных, больницы, нефтегазовая промышленность, производственные предприятия), ZSI является важным инструментом для обеспечения безопасности и непрерывности эксплуатации.

Можно ли модернизировать существующее электрощитовое оборудование для повышения безопасности и надёжности?

Да. В многих объектах США модернизация — это самый быстрый способ снизить риски без полной замены оборудования:

  • Модернизация автоматических выключателей (установка новых вакуумных или обслуживаниями не требующих выключателей)

  • Обновление цифровых реле вместо старых электромеханических или полупроводниковых реле

  • Добавление систем смягчения дуговых разрядов (быстрые реле, датчики дугов, удалённый монтаж компонентов)

  • Установка систем мониторинга состояния (температура, влажность, состояние изоляции)

  • Установка систем мониторинга состояния (температура, влажность, состояние изоляции)

Мы часто сочетаем модернизацию с более широкими обновлениями системы — например, с установкой новых нагрузочных выключателей или современных понижающих/повышающих трансформаторов — для устранения слабых мест в цепочке электропитания, аналогично тому, как мы разрабатываем собственные комплексы нагрузочных выключателей и решения на базе понижающих/повышающих трансформаторов.
При проведении соответствующей оценки определяется, что более выгодно для конкретного объекта — модернизация или полная замена. В многих случаях модернизация обеспечивает значительный прирост безопасности и надёжности при меньших простоях и капитальных затратах.

Категории продуктов

Последние новости

Свяжитесь с нами

Свяжитесь с нами

Tel: 86- 0577-62788197| Whats App: +86 159 5777 0984

Email: [email protected]

Похожие блоги

Быстрый запрос
