Электрический реактор или трансформатор: выбор подходящего силового устройства

Возможно, вы уже знаете, что электрические реакторы и трансформаторы на подстанции часто выглядят практически одинаково…

Но знаете ли вы точно, какой из этих факторов необходим вашей энергосистеме для обеспечения стабильности, а какой — для повышения эффективности?

Выбор правильного устройства для вашей электросети имеет решающее значение. Ошибка здесь означает не только неэффективность; она может привести к повреждению оборудования, неконтролируемым гармоникам и дорогостоящим отключениям электроэнергии.

В этой статье вы узнаете о конкретных инженерных различиях между этими двумя мощными технологиями. От преобразования напряжения до компенсации реактивной мощности, мы подробно разберем, как выбрать оптимальное решение для вашей инфраструктуры.

Давайте сразу перейдем к делу.

Понимание основ: для чего предназначено каждое устройство.

В сложной системе распределения электроэнергии часто путают два мощных электромагнитных элемента: силовой трансформатор и электрический реактор. Хотя они могут иметь схожие физические размеры внутри подстанции, их роли в вашей сети принципиально противоположны. В компании Weisho Electric мы понимаем, что различение этих устройств имеет решающее значение для обеспечения стабильности сети и эффективности работы.

Силовые трансформаторы: регуляторы напряжения

Силовой трансформатор — это «рабочая лошадка» в системе передачи энергии. Его основная функция — преобразование напряжения: повышение напряжения для эффективной передачи на большие расстояния или понижение его для безопасного использования на стороне потребителя.

Независимо от того, используете ли вы наши маслонаполненные трансформаторы для наружных сетей электроснабжения или сухие трансформаторы для обеспечения промышленной безопасности внутри помещений, основные цели остаются неизменными:

Передача энергии: эффективная передача переменного тока от одной цепи к другой посредством электромагнитной индукции.
Регулирование напряжения: изменение его величины (например, понижение с 35 кВ до 400 В) для соответствия потребностям конкретного оборудования.
Изоляция цепей: обеспечение гальванической развязки между высоковольтными линиями электропередач и низковольтными распределительными сетями.

Если ваш проект требует изменения уровня напряжения для питания оборудования, горных работ или жилых районов, вам нужен трансформатор.

Электрический реактор или трансформатор: выбор подходящего силового устройства

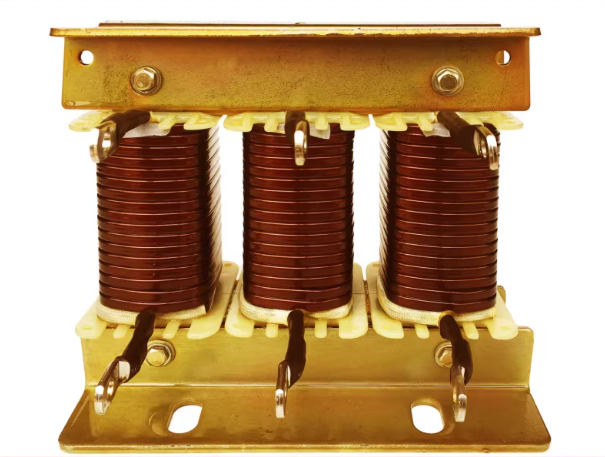

Электрические реакторы: регуляторы тока

Назначение электрического реактора совершенно другое. По сути, это большой специализированный индуктор, предназначенный для создания индуктивного сопротивления в системе. В отличие от трансформатора, он не преобразует напряжение и не передаёт энергию на вторичную нагрузку.

Реакторы выступают в роли хранителей качества электроэнергии и обычно используются для следующих целей:

Ограничения токов короткого замыкания: последовательные реакторы снижают амплитуду токов КЗ, защищая последующие выключатели и коммутационное оборудование от разрушительных повреждений.
Поглощения реактивной мощности: параллельные реакторы компенсируют ёмкостную реактивную мощность, генерируемую длинными линиями электропередач или кабельными линиями, предотвращая опасное повышение напряжения (эффект Ферранти).
Фильтрации гармоник: они сглаживают формы токовых кривых — это критически важно для сетей с мощными нелинейными нагрузками, например, частотными преобразователями (ЧП).

Общие принципы, разные задачи

Оба устройства работают на основе принципов электромагнетизма, но их конструкторская концепция кардинально различается. Мощный трансформатор проектируется так, чтобы максимизировать магнитную связь между обмотками для эффективной передачи мощности. Напротив, электрический реактор создаётся для накопления энергии в собственном магнитном поле — часто с использованием воздушных зазоров в сердечнике — для противодействия резким изменениям тока.

Если трансформатор обеспечивает питание нагрузки, то реактор стабилизирует работу сети, обеспечивая бесперебойную подачу этой энергии. Понимание этой разницы — первый шаг при проектировании надёжной электрической подстанции.

Основные технические различия между реакторами и трансформаторами

Хотя эти устройства часто похожи внешне — особенно в масляных или сухих корпусах — их внутреннее устройство принципиально различается. Различие заключается в том, как они управляют магнитным потоком и какова их роль в электрической цепи.

Конструкция и конструкция сердечника

Самое очевидное различие заключается в обмотках. Стандартный мощный трансформатор использует несколько обмоток (первичную и вторичную), намотанных на замкнутый магнитный сердечник. Такое конструктивное решение максимизирует взаимный магнитный поток, обеспечивая эффективную передачу энергии между разными уровнями напряжения.

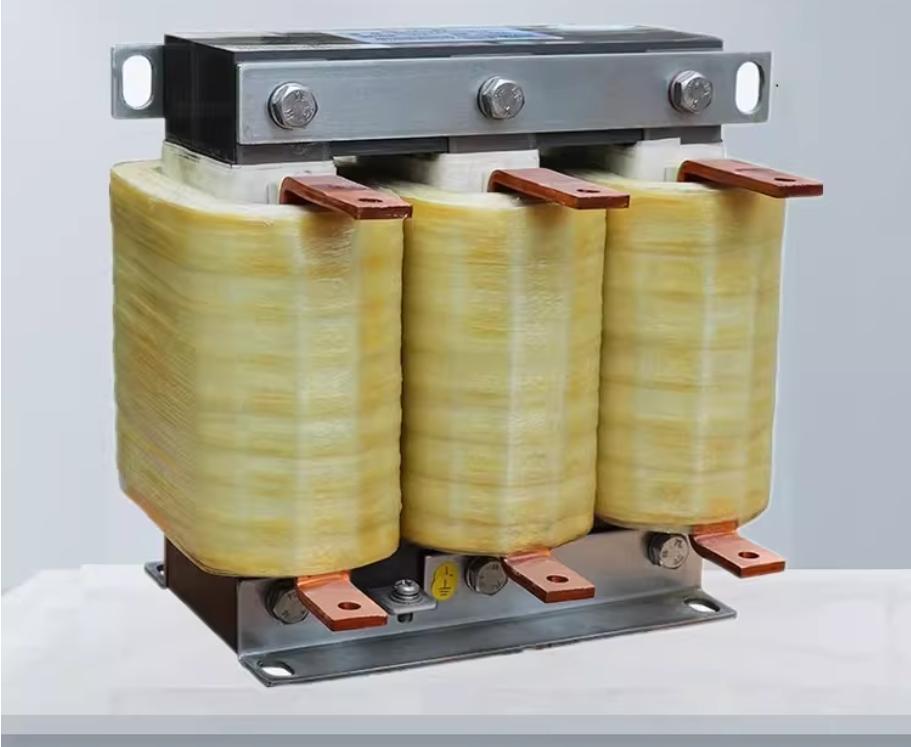

Напротив, у электрического реактора обычно по одной обмотке на фазу. Чтобы справляться с большими намагничивающими токами без насыщения сердечника, ключевым моментом становится различие между сердечником трансформатора и воздушным зазором реактора: реакторы часто проектируются с физическими воздушными зазорами в железном сердечнике или вовсе имеют воздушный сердечник. Такая структура создает необходимое индуктивное сопротивление в электросистемах для противодействия изменениям силы протекающего тока.

Назначение и эксплуатационные характеристики

Трансформаторы создаются для передачи активной мощности между цепями с минимальными потерями. Мы оптимизируем наши конструкции так, чтобы намагничивающий ток был незначительным — обычно менее 1% от номинального — достаточным только для возбуждения сердечника.

Реакторы работают по противоположному принципу. Их основная задача — поглощать реактивную мощность или ограничивать токи короткого замыкания. Поэтому разница в величине намагничивающего тока является существенной: у реактора намагничивающий ток фактически равен полному номинальному току устройства. Такая способность выдерживать высокие токи позволяет им выступать в роли буфера от скачков напряжения и коротких замыканий.

Для приложений, требующих точного измерения одновременно с передачей мощности, используются специализированные конструкции, например, комбинированные измерительные трансформаторы — они сочетают эти магнитные принципы, обеспечивая при этом точное учетное измерение и защиту.

Техническое сравнение: трансформатор против реактора

Характеристика	Мощный трансформатор	Электрический реактор
Основное назначение	Преобразование напряжения и передача энергии	Ограничение тока и компенсация реактивной мощности
Подключение в цепь	Параллельное (шунтовое) или последовательное	Последовательное (для ограничения тока) или параллельное (для компенсации)
Обмотки	Несколько (первичная/вторичная)	Одна обмотка
Конструкция сердечника	Замкнутый железный сердечник (низкое магнитное сопротивление)	Железный сердечник с воздушными зазорами или воздушный сердечник (высокое магнитное сопротивление)
Намагничивающий ток	Очень низкий (только для возбуждения)	Высокий (равен номинальному току)
Основная задача	Повышение/понижение напряжения	Стабилизация системы и защита от коротких замыканий

Распространенные типы и конкретные функции в электросетях

В компании Weisho Electric мы классифицируем эти электромагнитные устройства в зависимости от их конкретной функции в сетевой инфраструктуре. Несмотря на внешнее сходство, их внутреннее устройство определяет, преобразуют ли они напряжение или регулируют силу тока.

Мощные трансформаторы: преобразователи напряжения

Трансформаторы являются основой передачи и распределения электроэнергии, их основная задача — повышение или понижение уровня напряжения.

Масляные трансформаторы: Это стандартное решение для мощных наружных установок, где эффективное охлаждение имеет критическое значение. Чтобы обеспечить долгий срок службы таких аппаратов, операторы часто используют защитные устройства, например, масляные реле перегрузки, для контроля изменений внутреннего давления.
Сухотопливные трансформаторы: Мы часто рекомендуем их для внутренних монтажей — например, в коммерческих зданиях или шахтах, где пожарная безопасность является главным требованием.
Специализированные функции: Помимо стандартного распределения электроэнергии, изолирующие трансформаторы используются для разъединения цепей в целях безопасности, а заземляющие трансформаторы создают нейтральную точку в трехпроводных системах.

Электрические реакторы: регуляторы стабильности

Реакторы не преобразуют напряжение; вместо этого они создают индуктивное сопротивление для стабилизации работы системы и защиты оборудования.

Шунтовые реакторы: Подключаются параллельно системе. Их основная задача — компенсация реактивной мощности: они поглощают лишнюю реактивную мощность в длинных линиях электропередач, предотвращая опасное повышение напряжения (часто вызванное эффектом Ферранти).
Последовательные реакторы: Подключаются последовательно и выступают в роли ограничителей тока. Они увеличивают импеданс для снижения амплитуды токов короткого замыкания, гарантируя, что последующие выключатели могут безопасно разрывать короткозамкнутые цепи.

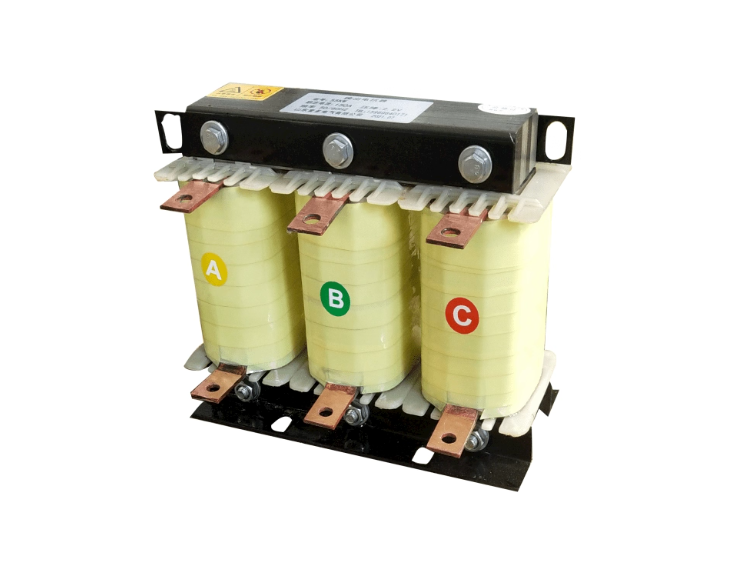

Линейные реакторы: Часто используются в промышленных условиях, устанавливаются перед частотными преобразователями (ЧП). Они фильтруют гармоники и защищают электронные компоненты преобразователей от скачков напряжения в сети.

Практическое применение

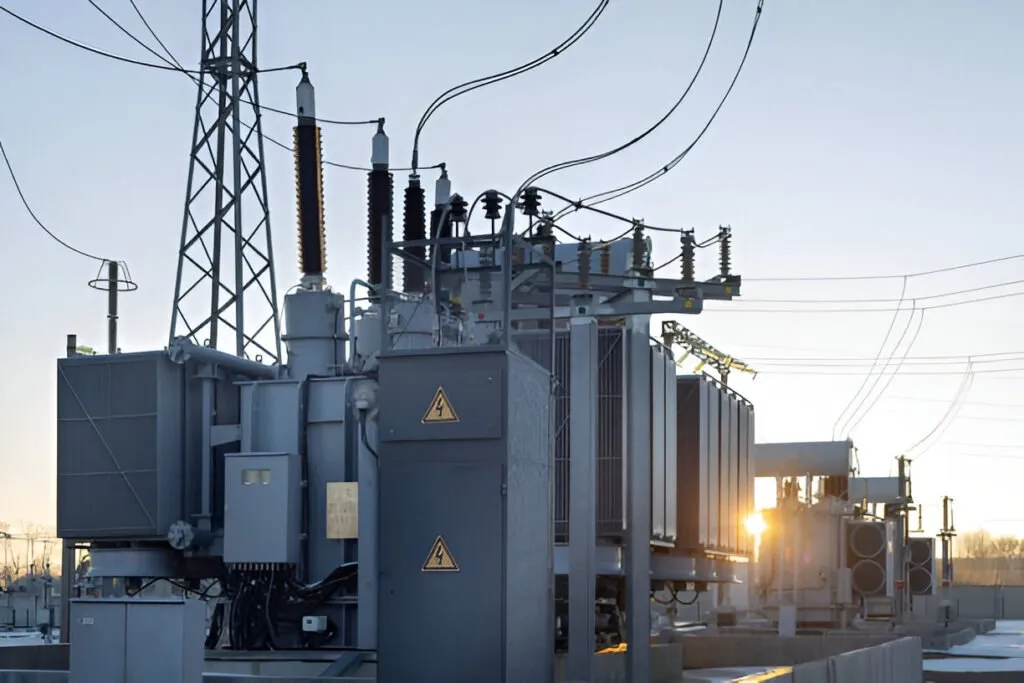

Шунтовые реакторы обычно устанавливают на высоковольтных подстанциях для балансировки емкостных нагрузок в длинных линиях, а линейные реакторы являются стандартным оборудованием на производственных площадках для стабилизации питания чувствительных электродвигателей.

Когда выбирать трансформатор, а когда реактор

Электрический реактор или трансформатор: выбор подходящего силового устройства

Выбор между этими двумя электромагнитными устройствами зависит от основной задачи вашей электросети: изменение напряжения или контроль стабильности тока. Несмотря на внешнее сходство на производстве, их роль в электросети кардинально различается.

Выбирайте мощный трансформатор, если

Вам нужна трансформация напряжения или изоляция цепей. Это стандартное решение для подстанций, интеграции возобновляемых источников энергии и промышленного распределения, где напряжение нужно повышать для передачи или понижать для потребления.

Корректировка напряжения: Необходима для подгонки сетевого напряжения под требования оборудования (например, с 38 кВ до 12 кВ).
Изоляция системы: Разделяет первичные и вторичные цепи, повышая уровень безопасности.
Измерение и защита: В высоковольтных установках интеграция ёмкостного напряжения трансформатора обеспечивает точное измерение и защиту системы вместе с основными силовыми устройствами.

Выбирайте электрический реактор, если

Ваш приоритет — качество электроэнергии и защита, а не преобразование напряжения. Если в сети наблюдается нестабильность, высокие пусковые токи или искажение гармоник, реактор создаст необходимое индуктивное сопротивление.

Компенсация реактивной мощности: Шунтовые реакторы поглощают лишнюю реактивную мощность в длинных линиях электропередач (снижая влияние эффекта Ферранти).
Защита от коротких замыканий: Последовательные реакторы ограничивают токи короткого замыкания до безопасных значений.
Фильтрация гармоник: Линейные реакторы критически важны для защиты частотных преобразователей (ЧП) и очистки «грязного» тока в промышленных условиях.

Сценарии совместного использования

В многих современных приложениях не приходится выбирать одно из двух — их используют вместе. В компактных подстанциях и ветряных парках часто устанавливают высоковольтные трансформаторы для эффективной передачи мощности, дополненные последовательными реакторами для защиты коммутационного оборудования от токов короткого замыкания. Такой комплексный подход обеспечивает как эффективность, так и долгий срок службы инфраструктуры.

Пошаговая проверка для выбора оборудования для электросети

Выбор между электрическим реактором и трансформатором — или их интеграция — требует четкого понимания специфических потребностей вашей сети. На практике многие операторы сталкиваются с трудностями при модернизации инфраструктуры. Чтобы выбрать подходящее устройство, пройдите по этому списку перед утверждением технических характеристик.

Оцените требования сети: Начните с основ — уровней напряжения и типа нагрузки. Если главная задача — повышение или понижение напряжения (например, с 12 кВ до 38 кВ), трансформатор — единственный вариант. Если же у вас проблемы с нестабильным профилем напряжения или высокими ёмкостными токами в длинных линиях, вам понадобится шунтовый реактор. Обязательно рассчитайте предполагаемые уровни токов короткого замыкания: если они превышают номинал оборудования, нужен последовательный реактор для их ограничения.
Учтите эксплуатационные условия: Где будет работать оборудование? Для агрессивных промышленных сред или территорий с строгими пожарными нормами сухотопливные конструкции безопаснее масляных. Если в городских условиях есть жесткие ограничения по площади, лучше интегрировать устройства в компактную полуподземную заводскую подстанцию, а не использовать отдельные наружные установки.
Проверьте соответствие стандартам: Для американского рынка соблюдение стандартов ANSI/IEEE является обязательным условием для обеспечения безопасности и совместимости. Мы также гарантируем, что производство соответствует требованиям IEC и UL, поэтому будь то реактор ограничитель тока или распределительный трансформатор, он проходит строгие международные сертификации.
Оцените долгосрочную эффективность: Не ограничивайтесь первоначальной стоимостью. Проанализируйте эффективность и суммарные потери (нагрузочные и холостые). Устройство с меньшими потерями существенно снизит эксплуатационные расходы за 20-летний срок службы. Также учтите требования к обслуживанию: в удаленных районах конструкции на заливочной смоле требуют меньше ухода, чем масляные.
Сбалансируйте бюджет и индивидуальные потребности: Наконец, подберите оптимальный баланс между первоначальными капитальными затратами и эксплуатационной надежностью. Стандартные готовые устройства дешевле, но индивидуальные решения, адаптированные под специфический поток реактивной мощности и содержание гармоник, часто предотвращают дорогостоящие простои в будущем. Мы специализируемся на разработке таких высоковольтных конструкций под конкретные задачи без перерасхода бюджета.

Отраслевые применения и практические кейсы

Электрический реактор или трансформатор: выбор подходящего силового устройства

При анализе электросети выбор между электрическим реактором и трансформатором обычно зависит от конкретной задачи — нужно ли контролировать напряжение или обеспечивать стабильность тока. В различных отраслях мы используем эти устройства для решения уникальных проблем: от стабилизации длинных линий электропередач до защиты чувствительного промышленного оборудования.

Трансмиссия и энергоснабжение

В инфраструктуре длинных линий электропередач контроль повышения напряжения имеет критическое значение. Мы часто устанавливаем шунтовые электрические реакторы для компенсации эффекта Ферранти. Это необходимо для предотвращения опасных скачков напряжения на принимающей стороне слабонагруженных линий. Трансформатор отвечает за передачу мощности по сети, а реактор выступает в роли стабилизатора, поддерживая напряжение линии в безопасных эксплуатационных пределах и обеспечивая работу всей системы.

Водородная энергетика и дата-центры

Ветряные парки и солнечные электростанции сильно зависят от эффективного преобразования напряжения в электросетях. Мы поставляем надежные масляные мощные трансформаторы напряжением 6 кВ–22 кВ для повышения напряжения и беспрепятственной интеграции в сеть. Одновременно реакторы играют ключевую роль в компенсации реактивной мощности и снижении уровня гармоник. Они предотвращают то, чтобы изменчивая мощность, генерируемая возобновляемыми источниками, или нелинейные нагрузки в дата-центрах destabilizовали сеть или вызывали перегрев оборудования.

Промышленность и производство

В тяжелой промышленности выбор часто стоит между применением линейных реакторов и изолирующих трансформаторов. Для предприятий, эксплуатирующих мощные электродвигатели, линейные реакторы являются стандартным решением для защиты частотных преобразователей (ЧП): они сглаживают скачки тока и увеличивают срок службы преобразователей. Однако если приоритетом является полная гальваническая развязка и безопасность персонала и оборудования, необходимым выбором станет изолирующий трансформатор.

Индивидуальные решения компании WEISHO

Будь то разработка проекта высоковольтного реактора для удаленного горного объекта или поставка стандартного распределительного трансформатора для модернизации муниципальной инфраструктуры, наш инженерный отдел адаптирует конструкцию под ваши конкретные требования. Мы сосредотачиваемся на ограничении токов короткого замыкания и долговечности оборудования, гарантируя, что наши изделия соответствуют строгим стандартам IEC и ГОСТ и выдерживают самыеые эксплуатационные условия российского рынка.

Электрический реактор или трансформатор: выбор подходящего силового устройства

Часто задаваемые вопросы (ЧЗВ)

В чем основное различие между реактором и трансформатором?

Фундаментальное различие заключается в их назначении в электрической цепи. Мощный трансформатор предназначен для передачи энергии между цепями с изменением уровня напряжения (повышением или понижением) с помощью электромагнитной индукции. Напротив, электрический реактор по сути является индуктором, который ограничивает ток, фильтрует гармоники или регулирует реактивную мощность, не изменяя напряжение. Если трансформатор использует взаимный магнитный поток для передачи энергии, то реактор применяет индуктивное сопротивление для противодействия изменениям силы протекающего тока.

Можно ли использовать трансформатор как реактор?

Как правило, нет. Хотя оба устройства состоят из катушек и магнитных сердечников, их внутреннее устройство кардинально различается. Трансформаторы имеют замкнутый сердечник для максимизации взаимного магнитного потока и минимизации намагничивающего тока. У реакторов же часто есть воздушные зазоры в сердечнике, позволяющие выдерживать высокие намагничивающие токи и накапливать энергию. Применение стандартного трансформатора в роли реактора приведет к мгновенному насыщению сердечника, перегреву и выходу устройства из строя.

Зачем используют реакторы в линиях электропередач?

В высоковольтных сетях электропередачи мы часто устанавливаем шунтовые электрические реакторы для поддержания стабильности напряжения. В длинных слабонагруженных линиях из-за емкостности линии может возникнуть эффект Ферранти, приводящий к опасному повышению напряжения на принимающей стороне. Шунтовый реактор поглощает эту лишнюю реактивную мощность, поддерживая напряжение в безопасных пределах и обеспечивая стабильность работы всей сети.

Как выбрать между линейным реактором и изолирующим трансформатором?

Выбор зависит от того, нужна ли вам изоляция напряжения или только импеданс.

Выбирайте линейный реактор, если главная задача — снизить уровень гармоник, ограничить пусковые токи для частотных преобразователей (ЧП) или создать буфер от помех в сети при более низкой стоимости.

Выбирайте изолирующий трансформатор, если требуется гальваническая развязка для защиты чувствительного оборудования от помех заземляющих петель, или если вам нужно изменить уровень напряжения (повысить или понизить).

Для комплексной защиты инженеры часто сочетают эти индуктивные устройства с компонентами защиты от перенапряжений — например, с оксидцинковыми разрядниками — для защиты сети от внезапных скачков напряжения.
