Что такое трансформатор сухого типа?

• Первичная обмотка: подключается к источнику питания и принимает электрическую энергию.

• Магнитопровод: изготовлен из листовой стали и направляет магнитный поток между обмотками.

• Вторичная обмотка: подает мощность на нагрузку с другим уровнем напряжения.

• Система изоляции: состоит из твердых материалов (эпоксидная смола, лак, стекловолокно, Номекс), которые разделяют токоведущие части, обеспечивают диэлектрическую прочность и отводят тепло.

Методы охлаждения трансформаторов сухого типа (AN / AF)

• AN (натуральное воздушное охлаждение)

• Также называется самохлаждаемым.

• Тепло удаляется за счет естественной циркуляции воздуха вокруг и через обмотки.

• Нет вентиляторов и движущихся частей, низкие затраты на обслуживание, очень тихая работа.

• AF (принудительное воздушное охлаждение)

• Использует вентиляторы или дутья для пропускания воздуха через обмотки.

• Увеличивает номинальную мощность (kVA) при том же габаритном размере трансформатора.

• Идеально подходит для случаев, когда требуется дополнительная мощность для кратковременных перегрузок или при ограниченном пространстве.

Типичные уровни напряжения и размеры

• Трансформаторы сухого типа низкого напряжения

• Первичное напряжение: 208 В, 240 В, 277 В, 480 В, 600 В

• Вторичное напряжение: 120/240 В, 208Y/120 В, 480Y/277 В, 600 В

• Типичные номиналы мощности: от 15 kVA до ~1000 kVA

• Трансформаторы сухого типа среднего напряжения

• Первичное напряжение: 2,4 кВ, 4,16 кВ, 4,8 кВ, 13,2 кВ, 13,8 кВ, 15 кВ, 34,5 кВ (диапазоны классов зависят от производителя)

• Вторичное напряжение: обычно 480 В, 600 В или уровни среднего напряжения для распределения

• Типичные номиналы мощности: от 500 kVA до 10 000+ kVA (в зависимости от конструкции и стандартов)

Когда вы встречаете технические характеристики вида «750 kVA, 13,8 кВ–480Y/277 В, сухой тип, AN/AF», это означает:

• Это трансформатор сухого типа (без использования масла).

• Номинальная непрерывная мощность — 750 kVA.

• Первичное напряжение среднего уровня, вторичное — низкого уровня.

• Основной метод охлаждения — естественное воздушное (AN), с возможностью принудительного воздушного охлаждения (AF) для повышения номинала.

Вот и заключается суть трансформатора сухого типа: воздушное охлаждение, твердая изоляция, безопасное и чистое преобразование мощности — идеальный вариант для внутренних помещений и чувствительных объектов на российском рынке.

Основные классификации трансформаторов сухого типа

Основные типы трансформаторов сухого типа по конструкции

Трансформатор сухого типа с литой смолой (CRT / литая обмотка / трансформатор с эпоксидной смолой)

• Обмотки низкого или среднего напряжения полностью заливаются эпоксидной смолой.

• Образует прочную герметизированную обмотку, обладающую отличной защитой от влаги, пыли и механических нагрузок.

• Широко используется в коммерческих зданиях, больницах, центрах обработки данных и государственных объектах, где важны пожарная безопасность и низкие затраты на обслуживание.

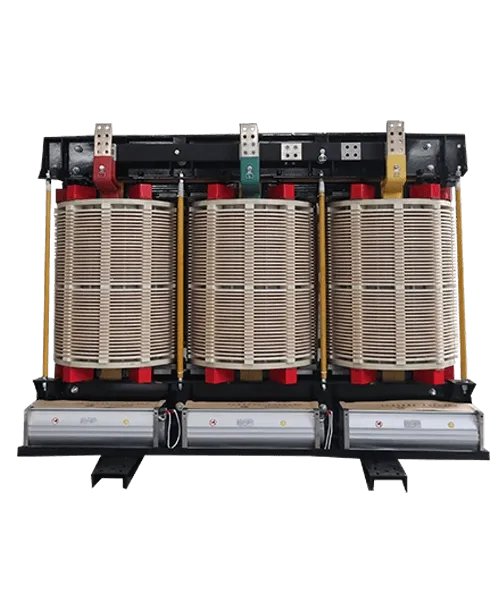

Трансформатор сухого типа с вакуумно-прессионной пропиткой (VPI)

• Обмотки наматываются, затем помещаются в емкость, где под вакуумом и давлением пропитываются лаком.

• Обладает высокой диэлектрической прочностью и тепловыми характеристиками, при этом обмотка остается достаточно открытой для эффективного охлаждения.

• Является предпочтительным выбором для промышленных трансформаторов, трансформаторов для электродвигателей и трансформаторов в системах возобновляемых источников энергии, так как сочетает надежность с более выгодной ценой по сравнению с трансформаторами с литой смолой.

Трансформатор сухого типа с вакуумно-прессионной герметизацией (VPE)

• Конструктивно схож с VPI, но пропитка выполняется в несколько циклов вакуума и давления с использованием более толстого покрытия, что обеспечивает более герметичную поверхность.

• Имеет лучшую устойчивость к влажности, солевому туману и химическим веществам по сравнению с базовыми моделями VPI, часто используется в прибрежных регионах или условиях с слабой коррозионной средой.

Трансформатор сухого типа с открытыми обмотками / открытого вентилируемого типа

• Обмотки не полностью герметизируются, воздух свободно циркулирует вокруг них.

• Обычно поставляется в виде вентилируемого трансформатора сухого типа в металлическом кожухе.

• Экономически выгоден и эффективен для установки внутри помещений в чистых, контролируемых условиях.

Герметизированный / заполненный компаундом трансформатор сухого типа

• Обмотки полностью погружены в смолу или компаунд внутри кожуха.

• Идеально подходит для компактных трансформаторов низкого напряжения, а также для эксплуатации в агрессивных условиях или на открытом воздухе, где требуется дополнительная защита от внешних факторов.

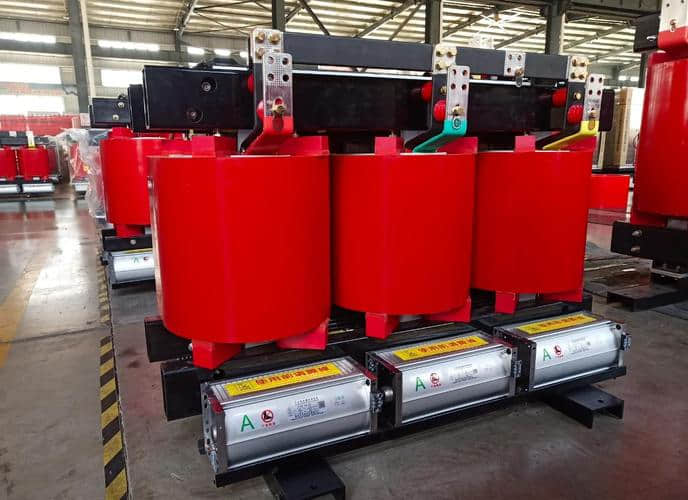

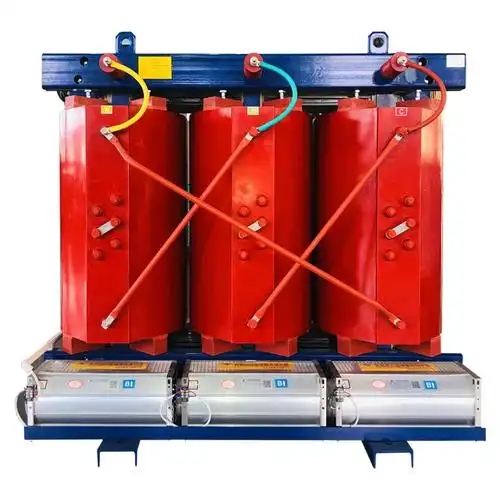

Трансформатор сухого типа с литой смолой (CRT)

Трансформатор сухого типа с литой смолой (также называемый трансформатором с литой обмоткой или трансформатором сухого типа с эпоксидной смолой)

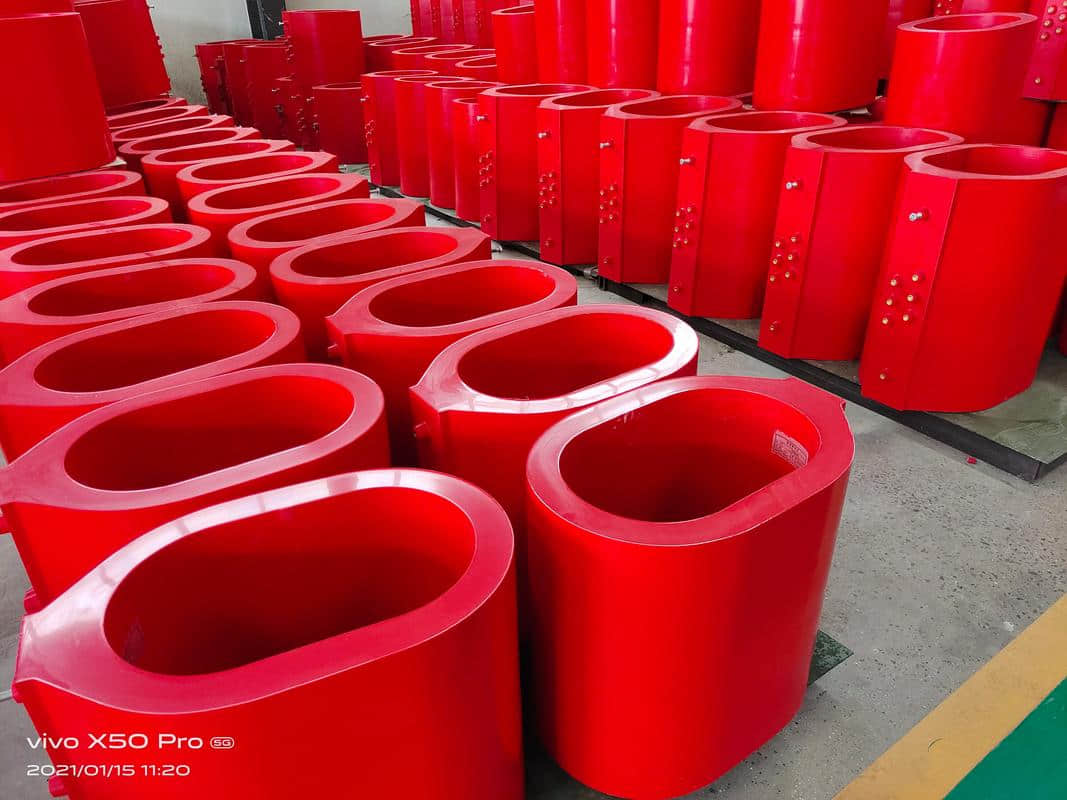

Как строятся трансформаторы сухого типа с литой смолой

• Герметизация эпоксидной смолой: Обмотки заливаются под вакуумом, благодаря чему смола заполняет все зазоры вокруг обмотки. Это позволяет удалить воздушные пузырьки и значительно снизить вероятность частичных разрядов.

• Жесткая структура обмотки: После отверждения смола образует твердую самоопорную обмотку, устойчивую к вибрациям и механическим нагрузкам.

• Отсутствие масла и масляного бака: Охлаждение осуществляется за счет воздуха (натурального или принудительного), а сборка «сердцевина–обмотки» размещается в вентилируемом или герметичном корпусе.

Основные преимущества трансформаторов сухого типа с литой смолой

• Высокая устойчивость к влаге: Надежно работают во влажных подвалах, прибрежных районах или влажных климатических условиях без необходимости использования осушителей воздуха или обогревателей.

• Защита от пыли и загрязнений: Эпоксидное покрытие препятствует проникновению пыли, химических веществ и воздушных загрязнителей — идеально для промышленных предприятий и парковок.

• Высокая механическая прочность: Твердая обмотка устойчива к ударам, вибрациям и нагрузкам при коротких замыканиях, что имеет решающее значение для распределения электроэнергии среднего напряжения.

• Пожарная безопасность: При отсутствии масла и использовании материалов с низкой горючестью трансформаторы с литой смолой обладают отличными пожарными характеристиками и легче интегрируются в соответствии с требованиями стандартов NFPA, NEC и местных строительных норм.

• Минимальные технические обслуживания: Не требуется отбор проб масла, проверка на утечки, а регулярное обслуживание сводится к визуальному осмотру и очистке.

Ограничения трансформаторов сухого типа с литой смолой

• Более высокая цена: Трансформаторы с литой смолой обычно имеют более высокую первоначальную стоимость по сравнению с трансформаторами сухого типа с вакуумно-прессионной пропиткой или открытыми обмотками из-за особенностей процесса заливки и используемых материалов.

• Низкая способность к перегрузкам: Твердая смола не рассеивает тепло так эффективно, как масло, поэтому трансформаторы с литой смолой менее устойчивы к длительным перегрузкам или постоянным высоким гармоническим нагрузкам.

• Больший вес и габариты: Обмотки, герметизированные смолой, могут иметь больший размер и вес при одинаковом номинале мощности (кВА) по сравнению с конструкциями, заполненными жидкостью.

Оптимальные области применения трансформаторов сухого типа с литой смолой

• Внутреннее распределение электроэнергии в коммерческих зданиях, где на первом месте стоят безопасность, минимальные технические обслуживания и низкий пожарный риск.

• Высотные здания и многофункциональные комплексы, которым требуются безопасные компактные трансформаторы для установки на верхних этажах или в тесных электрощитах.

• Больницы и медицинские учреждения, где рядом с критически важными помещениями необходимы надежное оборудование с низкой пожарной опасностью.

• Химические заводы и предприятияProcessing industry, где воздушные коррозионные вещества и пыль могут негативно влиять на обмотки открытого типа.

• Общественные инфраструктурные объекты, такие как аэропорты, метрополитены, стадионы, туннели и школы, где присутствует большое количество людей и пожарная безопасность является непременным требованием.

Трансформатор сухого типа с вакуумно-прессионной пропиткой (VPI)

Трансформатор сухого типа с вакуумно-прессионной пропиткой (VPI)

Как строятся трансформаторы сухого типа с вакуумно-прессионной пропиткой

• Обмотки из меди или алюминия наматывают на сердечник в виде открытых катушек.

• Обмотки помещают в емкость, из которой откачивают воздух под вакуумом.

• Высококачественный изоляционный лак подают под давлением, чтобы он полностью пропитал обмотки.

• Обмотки запекают в печи для отверждения лака, повышения механической прочности и диэлектрических характеристик.

Преимущества трансформаторов сухого типа с вакуумно-прессионной пропиткой по эксплуатационным характеристикам

• Высокая диэлектрическая прочность – лаковая система повышает уровень изоляции и улучшает показатели по частичным разрядам.

• Хорошая тепловая производительность – обмотки с вакуумно-прессионной пропиткой выдерживают более высокий температурный подъем и частые циклы нагрузки.

• Надежная эксплуатация – прочная механическая фиксация помогает трансформатору выдерживать нагрузки при коротких замыканиях, вибрации и удары во время транспортировки.

• Удобство обслуживания – легче обслуживать и очищать по сравнению с полностью литыми смолевыми трансформаторами, особенно крупными промышленными моделями.

Ограничения в агрессивных условиях эксплуатации

• Меньшая защита при экстремальной влажности – лак устойчив к влаге, но не обеспечивает такой же герметизации, как полная заливка эпоксидной смолой.

• Слабее устойчив к коррозионным средам и воздуху, насыщенному солями – для химических заводов, прибрежных объектов и мощных морских условий все еще предпочтительнее выбирать трансформаторы сухого типа с эпоксидной смолой или полностью герметизированные модели.

• Требуют более частой очистки – пыль и загрязнители могут оседать на открыто вентилируемых обмотках, если корпус не обеспечивает строгий контроль окружающей среды.

Оптимальные области применения трансформаторов сухого типа с вакуумно-прессионной пропиткой

• Промышленные предприятия и заводы – для питания технологических нагрузок, щитов управления двигателями (МСС) и локальных распределительных сетей.

• Нагрузки от электродвигателей и приводов – в качестве изолирующих трансформаторов для частотных преобразователей, насосов и компрессоров.

• Возобновляемые источники энергии – для повышения или понижения напряжения в системах ветроэнергетики и солнечной энергетики, при установке в защищенные корпуса.

• Наружные корпуса – при использовании подходящих наружных корпусов трансформаторы сухого типа с вакуумно-прессионной пропиткой эффективно работают на парковках, подстанциях и технических помещениях на крышах зданий.

Другие специализированные типы трансформаторов сухого типа

Герметизированные и заполненные компаундом трансформаторы сухого типа

• Полная герметизация от пыли, влаги и многих коррозионных сред

• Идеально подходят для наружных корпусов трансформаторов сухого типа, зон с влажной уборкой и прибрежных объектов

• Обычно производятся в размерах трансформаторов сухого типа низкого напряжения для щитового оборудования, питания управления и легких распределительных сетей

Конструкции трансформаторов сухого типа с открытыми обмотками и открытой вентиляцией

• Более высокая эффективность охлаждения и лучшие тепловые характеристики при данной стоимости

• Требуют чистого, сухого внутреннего помещения с хорошей вентиляцией

• Часто используются как промышленные трансформаторы сухого типа для питания щитов управления двигателями, коммутационного оборудования и технологических нагрузок

Негерметизированная и полностью герметизированная конструкции

• Негерметизированные (с открытыми обмотками): лучший вариант для чистых внутренних помещений; низкая стоимость, простота охлаждения

• Полностью герметизированные: лучший вариант для агрессивных, загрязненных или влажных условий; более высокий уровень защиты, немного большие потери и стоимость

Специализированные трансформаторы сухого типа (K-фактор, для приводов, с подавлением гармоник)

• Трансформатор сухого типа с K-фактором

• Создан для работы с нелинейными нагрузками, такими как серверы, бесперебойные источники питания, частотные преобразователи и офисное ИТ-оборудование

• Выдерживает высокие нейтральные токи и тепловые нагрузки от гармоник без перегрева

• Очень часто используется в центрах обработки данных и современных коммерческих зданиях

• Изолирующий трансформатор для приводов

• Разработан для питания частотных преобразователей (ЧП)

• Обеспечивает электрическую изоляцию, выдерживает импульсные формы напряжения ШИМ и защищает от напряженных скачков dv/dt

• Стандартное решение в составе промышленных установок с трансформаторами сухого типа для электродвигателей

• Трансформатор сухого типа с подавлением гармоник

• Специальная конструкция обмоток и сердечника для компенсации или снижения гармоник (обычно 3-й, 5-й, 7-й порядков)

• Улучшает качество электроэнергии, снижает нагрев трансформатора и помогает уменьшить количество ложных отключений

• Идеально подходит для зданий с большим количеством электронных нагрузок и строгими требованиями к качеству электроэнергии

При выборе между этими специализированными типами сначала нужно подобрать трансформатор под профиль нагрузки (преобладание ЧП, высокий уровень гармоник, преобладание ИТ-оборудования), а затем окончательно определить номинальную мощность в кВА, класс изоляции и метод охлаждения, исходя из общей системы проектирования и требований местных нормативных документов, часто в сочетании с правильно подобранным коммутационным оборудованием и защитными устройствами, аналогичными тем, которые используются в современных сборках электрощитового оборудования.

Классы и системы изоляции трансформаторов сухого типа

Классы изоляции (класс F, H, 220 °C)

• Трансформатор сухого типа класса F – рассчитан на общую температуру 155 °C (как правило, температурный подъем 100 °C + температура окружающей среды 55 °C).

• Трансформатор сухого типа класса H – рассчитан на общую температуру 180 °C (обычно температурный подъем 115 °C + температура окружающей среды 65 °C).

• Изоляция класса 220 °C – премиальный класс для работы в условиях очень высоких температур и при тяжелых нагрузках.

Распространенные материалы изоляции трансформаторов сухого типа

• Эпоксидная смола (трансформатор сухого типа с литой смолой, трансформатор с литой обмоткой, трансформатор сухого типа с эпоксидной смолой) – высокая механическая прочность, устойчивость к влаге.

• Номекс – арамидная бумага, используемая в системах классов H и 220 °C, очень прочная и термостойкая.

• Стекловолокно – обеспечивает механическую поддержку обмоток и устойчивость к высоким температурам.

• Силиконовый лак – применяется в трансформаторах сухого типа с вакуумно-прессионной пропиткой (VPI) и трансформаторах сухого типа с вакуумно-прессионной герметизацией (VPE) для повышения диэлектрической прочности и защиты обмоток.

Влияние класса изоляции на срок службы и надежность

• Работа трансформатора при температуре ниже максимальной может значительно продлить его срок службы (при снижении температуры на каждые 10 °C срок службы изоляции примерно удваивается).

• Изоляция более высокого класса (H, 220 °C) выдерживает работу в более жарких и тесных помещениях или при более тяжелых нагрузках, что делает трансформатор менее чувствительным к нестабильности профиля нагрузки.

• Для круглосуточных критических нагрузок в центрах обработки данных или больницах я всегда рекомендую поддерживать рабочую температуру значительно ниже предела класса изоляции, чтобы гарантировать непрерывность работы.

Система изоляции, перегрузки и эффективность

• Система более высокого класса (с использованием Номекса, эпоксидной смолы, стекловолокна, силиконового лака) лучше выдерживает кратковременные перегрузки по сравнению с изоляцией более низкого класса.

• Премиальная изоляция позволяет производителям создавать трансформаторы с меньшим температурным подъемом (например, 80 °C вместо 115 °C), что:

• Снижает потери в сердечнике и обмотках;

• Повышает эффективность и снижает эксплуатационные расходы;

• Снижает тепловые нагрузки на обмотки и сердечник.

Типы обмоток и конфигурации трансформаторов сухого типа

Трансформаторы сухого типа с медными и алюминиевыми обмотками

• Медные обмотки

• Высокая электропроводность и лучшая устойчивость к коротким замыканиям;

• Более компактная конструкция и меньшие потери (высокая эффективность);

• Более высокая стоимость материалов, но лучшая долгосрочная производительность при тяжелых и критических нагрузках.

• Алюминиевые обмотки

• Более низкая первоначальная стоимость и меньший вес;

• Немного большие потери и больший размер обмоток;

• Оптимальный вариант для коммерческих проектов с ограниченным бюджетом и легких промышленных нагрузок.

Однофазные и трехфазные трансформаторы сухого типа

• Однофазный трансформатор сухого типа

• Распространен в жилых зданиях, небольших коммерческих объектах, цепях освещения, системах питания управления;

• Простая конструкция, небольшие номиналы мощности в кВА, легкий монтаж.

• Трехфазный трансформатор сухого типа

• Стандартное решение для промышленных, коммерческих объектов, центров обработки данных и систем трансформаторов сухого типа для возобновляемых источников энергии;

• Оптимальный вариант для электродвигателей, крупных систем вентиляции, кондиционирования и отопления, бесперебойных источников питания и технологических нагрузок;

• Более высокие номиналы мощности в кВА и большая эффективность при крупных системах распределения электроэнергии.

Типы подключений: треугольник, звезда, зигзаг, автотрансформатор

Выбор схемы подключения определяет способ работы системы с заземлением, гармониками и преобразованием напряжения:

• Треугольник–звездаНаиболее распространенная схема для распределения электроэнергии (например, 480 В треугольник → 208Y/120 В звезда)Позволяет вывести нейтраль для нагрузок 120 В и помогает изолировать гармоники

• Треугольник–треугольник или звезда–звездаИспользуется в случаях, когда нейтраль не требуется или нужна прямое соответствие конфигурации системы

• Трансформатор сухого типа с зигзаг-подключениемПрименяется как заземляющий трансформатор и трансформатор сухого типа с подавлением гармоникПомогает контролировать нейтральные токи и улучшать качество электроэнергии

• Конфигурация автотрансформатораИспользует общие обмотки для повышения или понижения напряжения с меньшим расходом меди или алюминияБолее компактный и эффективный, но не обеспечивает полную гальваническую развязку

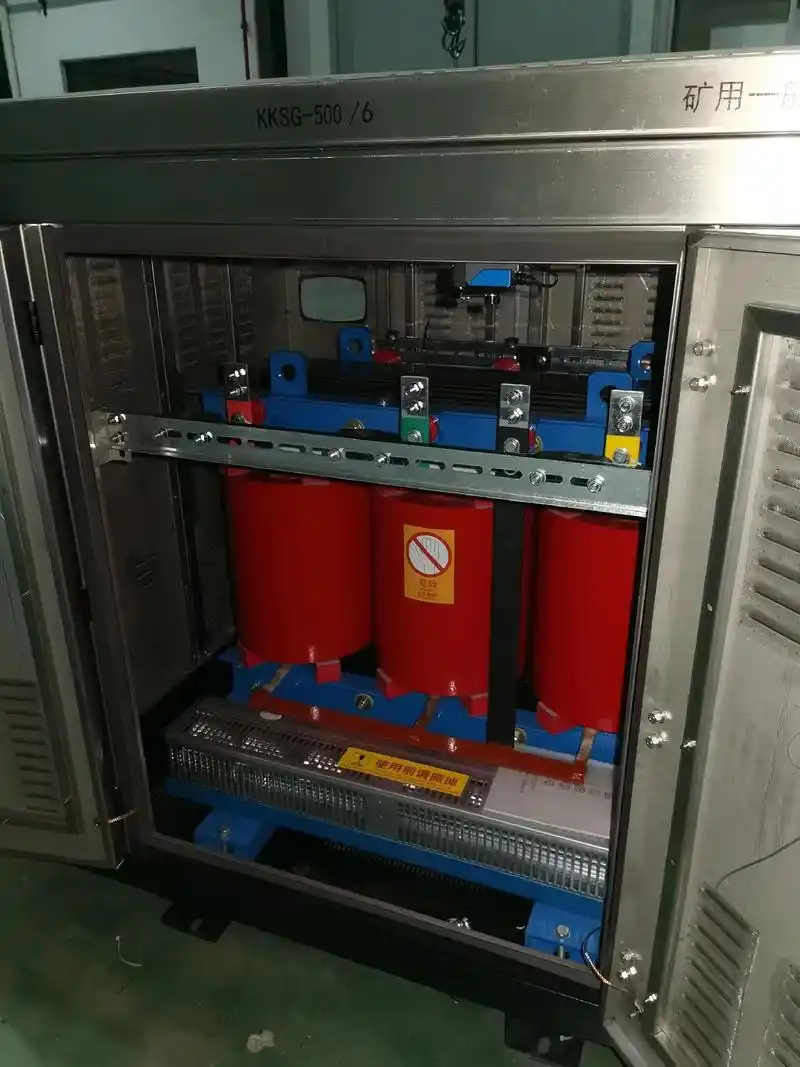

Типы корпусов и средств защиты: вентилируемый, полностью герметизированный невентилируемый (TENV) и другие

Тип корпуса имеет критическое значение для применения трансформаторов сухого типа в помещениях и на открытом воздухе:

• Вентилируемый трансформатор сухого типаС отверстиями с жалюзи, охлаждение за счет естественной циркуляции воздухаНаиболее распространенный вариант для чистых внутренних коммерческих и промышленных помещенийНизкая стоимость и хорошие тепловые характеристики

• Полностью герметизированный невентилируемый трансформатор (TENV)Герметичный корпус без внешнего воздушного потокаЛучше подходит для пыльных, загрязненных или коррозионных зон при сочетании с подходящей системой изоляцииНемного более высокий температурный подъем и меньший номинал мощности (кВА) при одинаковых габаритах

• Другие типы корпусовНаружные корпуса NEMA 3R/4/4X для эксплуатации в условиях воздействия погоды или коррозионных средИндивидуальные шумопоглощающие корпуса для объектов, чувствительных к уровню шума, таких как офисы, школы или больницы

Если вы разрабатываете полную энергосистему с выключателями и средствами защиты на стороне среднего напряжения, стоит согласовать выбор трансформатора с параметрами верхнеуровневого оборудования — аналогично тому, как вы подбираете высоковольтный выключатель для subстанции напряжением 33 кВ или подстанционного применения.

Преимущества и недостатки трансформаторов сухого типа

Основные преимущества трансформаторов сухого типа

• Пожарная безопасность: Отсутствие масла исключает риск утечки масла или пожара из-за масла. Это важное преимущество для высотных зданий, школ, больниц и центров обработки данных.

• Минимальные технические обслуживания: Не требуется отбор проб масла, фильтрация или проверка на утечки. Рoutine обслуживание сводится в основном к визуальному осмотру, очистке и затягиванию соединений.

• Экологичность эксплуатации: Без использования изоляционного масла риск загрязнения почвы или воды практически равен нулю, что делает трансформаторы сухого типа более подходящими для установки в экологически чувствительных районах.

• Подходят для внутренних помещений: Трансформаторы сухого типа с литой смолой и трансформаторы VPI работают тихо и не загрязняют окружающее пространство, что делает их идеальным вариантом для электрощитовых помещений, где важны безопасность и экономия места.

Ограничения трансформаторов сухого типа

• Более высокая первоначальная стоимость: Трансформатор сухого типа с одинаковым номиналом мощности (кВА) обычно дороже аналога с масляным охлаждением.

• Ограниченные возможности для очень высоких номиналов мощности: Для крупных энергосистем масштаба электросетей трансформаторы с масляным охлаждением до сих пор являются стандартом. Трансформаторы сухого типа преимущественно используются в системах распределения электроэнергии низкого и среднего напряжения.

• Большие размеры и вес: Трансформаторы сухого типа обычно более габаритны, поэтому для их установки требуется больше пространства и более прочные полы.

Перегрузки и температурный подъем

Разные типы трансформаторов сухого типа по-разному справляются с тепловыми нагрузками:

• рансформатор сухого типа с литой смолой (трансформатор с эпоксидной смолой / трансформатор с литой обмоткой):Обладает высокой механической и тепловой прочностью, но его способность к перегрузкам ограничена по сравнению с трансформаторами с масляным охлаждением.При превышении допустимых нагрузок происходит более сильный температурный подъем; наиболее эффективно работает при нагрузках, близких к номинальным.

• Трансформатор сухого типа с вакуумно-прессионной пропиткой (VPI):Обладает хорошими тепловыми характеристиками и эффективностью охлаждения при использовании методов естественного или принудительного воздушного охлаждения (AN/AF).Обычно способен выдерживать кратковременные перегрузки, но длительные перегрузки сокращают срок службы изоляции, особенно у моделей класса F или H.

Трансформаторы сухого типа против трансформаторов с масляным охлаждением

Когда российские клиенты спрашивают, какой вариант выбрать — трансформатор сухого типа или с масляным охлаждением, вот практическое сравнение:

• Эксплуатационные характеристики:Трансформаторы с масляным охлаждением лучше справляются с перегрузками и высокой температурой окружающей среды благодаря более эффективному теплоотводу.При правильном подборе номинала трансформаторы сухого типа полностью обеспечивают надежность работы большинства коммерческих, промышленных нагрузок и нагрузок центров обработки данных.

• Срок службы и надежность:В приложениях с очень высоким номиналом мощности, тяжелых промышленных нагрузках или на объектах электросетевого хозяйства трансформаторы с масляным охлаждением часто имеют небольшое преимущество.Трансформаторы сухого типа являются лучшим выбором там, где приоритетом являются безопасность, соответствие нормативам и снижение экологического риска — особенно для установки в помещениях или общественных местах.

• Профиль рисков:Трансформаторы с масляным охлаждением имеют больший тепловой запас, но сопряжены с риском утечки масла, пожара и экологического загрязнения.Трансформаторы сухого типа имеют меньший тепловой запас при высоких перегрузках, но риск пожара и загрязнения окружающей среды значительно ниже.

Области применения трансформаторов сухого типа

Подбор трансформатора сухого типа под условия эксплуатации

Я всегда подбираю тип трансформатора сухого типа с учетом как условий эксплуатации, так и профиля нагрузки:

• Чистые внутренние помещения (офисы, центры обработки данных): трансформатор с литой смолой или VPI в вентилируемом корпусе.

• Влажные, пыльные или коррозионные среды (очистные сооружения, химические предприятия, прибрежные районы): полностью герметизированный трансформатор или трансформатор с литой смолой с повышенным классом защиты IP/NEMA.

• Нагрузки с высоким содержанием гармоник или нелинейные нагрузки (частотные преобразователи, бесперебойные источники питания, зарядные устройства): трансформаторы сухого типа с K-фактором или трансформаторы с подавлением гармоник.

• Нагрузки от электродвигателей или приводов: изолирующие трансформаторы для приводов или трансформаторы VPI с высокой механической прочностью.

Основные критерии выбора (технические характеристики, которые действительно важны)

• Номинал мощности (кВА) и напряжение: Подбор под напряжение системы (480 В, 600 В, 4,16 кВ, 13,8 кВ и т.д.) и потребности в запасе мощности на будущее.

• Класс изоляции: Для большинства случаев выбирают классы F или H, которые обеспечивают больший тепловой запас и более длительный срок службы.

• Метод охлаждения: Естественное воздушное охлаждение (AN) для стандартных нагрузок, принудительное воздушное охлаждение (AF) там, где требуется дополнительная способность к перегрузкам.

• Тип корпуса:

  Вентилируемый трансформатор сухого типа — для электрощитовых помещений.

  Полностью герметизированный невентилируемый трансформатор (TENV) или погодоустойчивый корпус — для агрессивных условий или наружной установки.

• Материал обмоток и конфигурация:

  Трансформатор сухого типа с медными обмотками — там, где важны максимальная эффективность и долговечность.

  Трансформатор сухого типа с алюминиевыми обмотками — при ограниченном бюджете.

  Трансформатор с подключением треугольник–звезда — для типовых схем распределения электроэнергии и заземления в России.

Соответствие стандартам и нормативам

• Стандартам ANSI / IEEE и NEMA для номиналов и эксплуатационных характеристик.

• Стандарту IEC, если проект требует применения международных норм.

• Нормативам NFPA 70 (NEC) и местным строительным кодексам для определения места установки, требований к вентиляции и пожарной безопасности.

• Требованиям сертификации ЕАС, если это предусмотрено уполномоченным органом или техническими спецификациями проекта.

Монтаж, обслуживание и безопасность эксплуатации трансформаторов сухого типа

Оптимальные практики монтажа трансформаторов сухого типа (внутренние и наружные установки)

Для внутренних помещений:

• Устанавливайте трансформатор на жесткую горизонтальную поверхность или канальный фундамент; закрепите его болтами, чтобы снизить вибрацию и уровень шума.

• Соблюдайте требования к зазорам согласно нормам NEC и техническим спецификациям производителя (обычно 0,9–1,8 метра спереди и в местах расположения вентиляционных отверстий).

• Никогда не закрывайте вентиляционные решетки вентилируемых трансформаторов сухого типа; горячий воздух должен свободно подниматься и выходить наружу.

• Проводите кабели таким образом, чтобы они не создавали нагрузки на вводные изоляторы; закрепите проводники непосредственно у клемм.

• Согласовывайте параметры верхнеуровневых защитных устройств (автоматических выключателей, предохранителей, выключателей с нагрузочной разъединительной способностью), чтобы они корректно выдерживали токи пусковых перегрузок и коротких замыканий. При монтаже на среднее напряжение это обычно означает сочетание с подходящими высоковольтными предохранителями.

Для наружных установок:

• Используйте корпуса, предназначенные для наружной эксплуатации, или полностью герметизированные невентилируемые (TENV) корпуса с соответствующим классом защиты по стандарту NEMA.

• Установите корпус выше уровня земли; расположите его так, чтобы исключить попадание стоячей воды, скопления снега и прямого попадания воды при мойке.

• В жарких климатических условиях установите навесы или защитные кожухи, чтобы снизить температурный подъем.

• Обеспечьте соединение заземляющих проводников и заземление в соответствии с нормативами, включая устройство заземляющей сетки или установку заземляющих стержней по требованию.

Плановый осмотр, очистка и профилактическое обслуживание

Визуальный осмотр (каждые 6–12 месяцев):

• Проверяйте наличие изменений цвета, мест перегрева, трещин на литой смоле или ослабленных крепежных элементов.

• Осматривайте клеммные колодки, заземляющие соединения и поддерживающие кронштейны на предмет ослабления или коррозии.

• Убедитесь, что данные на табличке соответствуют фактическому режиму нагрузки и схеме подключения трансформатора на объекте.

Очистка:

• Отключите трансформатор от источника питания, примените блокировку/маркировку и убедитесь в отсутствии напряжения.

• Удаляйте пыль сухим сжатым воздухом без масла; работайте сверху вниз, поддерживая безопасное расстояние между соплом и поверхностью трансформатора.

• В агрессивных или промышленных условиях очищайте трансформатор чаще — пыль на обмотках выступает как теплоизоляция, препятствуя отводу тепла.

Профилактические мероприятия:

• Затягивайте клеммные соединения до величины крутящего момента, указанной на табличке или в инструкции по эксплуатации.

• Записывайте тенденции изменения тока нагрузки, температуры и уровня шума.

• Для трансформаторов сухого типа с вакуумно-прессионной пропиткой (VPI) и открытыми обмотками периодически повторно проверяйте величину изоляционного сопротивления в установленном графике.

Распространенные неисправности трансформаторов сухого типа и основные методы их устранения

Типичные неисправности:

• Перегрев: Часто вызывается перегрузкой, заблокированной вентиляцией или высокой температурой окружающей среды.

• Шум или гул: Может указывать на ослабленные крепления сердечника, крепежные элементы или ненормальную подачу напряжения.

• Повреждение изоляции: Проявляется в виде запаха горения, изменения цвета, снижения изоляционного сопротивления или ложных отключений защитных устройств.

• Ложные отключения / срабатывание защиты: Возможно, вызваны токами пусковых перегрузок, короткими замыканиями между витками или неисправностями на стороне нагрузки.

Основные шаги диагностики:

• Проверьте линейное напряжение, положения регулировочных клемм и баланс нагрузки на трехфазных трансформаторах сухого типа.

• Измерьте температуру (с помощью тепловизора), чтобы выявить перегретые клеммные соединения и перегруженные фазы.

• Определите, локализована ли неисправность на первичной стороне, вторичной стороне или на стороне нагрузки, прежде чем списывать трансформатор.

• Если вы подозреваете внутренние повреждения (трещины на обмотках трансформатора с литой обмоткой, следы горения), выведите трансформатор из эксплуатации и отправьте его на диагностику в квалифицированную мастерскую.

Пожарная защита, вентиляция и безопасные зазоры

Основные принципы пожарной защиты:

• По возможности используйте негорючие помещения или корпуса для установки.

• Установите системы обнаружения дыма и, если это требуется нормативами или уполномоченным органом, системы пожаротушения (обычно с использованием чистых огнетушащих веществ или водяного тумана; избегайте прямого воздействия высокого давления воды на подключенное к сети оборудование).

• Согласовывайте параметры верхнеуровневых защитных устройств и, на системах среднего напряжения, соответствующих средств защиты высокого напряжения и реле, чтобы быстро отключать участки с неисправностями.

Вентиляция и безопасные зазоры:

• Рассчитайте параметры вентиляции помещения с учетом мощности потерь трансформатора в кВт и условий окружающей среды; поддерживайте температуру в помещении в пределах допустимых значений для класса изоляции (класс F, H и т.д.).

• Соблюдайте требуемые зазоры со всех сторон для обеспечения охлаждения, возможности осмотра и монтажа кабельных линий — не храните материалы в зоне установки трансформатора.

• Обеспечивайте свободный доступ к эвакуационным путям; не блокируйте их кабельными трассами, трубопроводами или хранилищами.

Часто задаваемые вопросы о типах трансформаторов сухого типа

Сколько основных типов трансформаторов сухого типа используется в практике?

На практике, при реализации проектов в России вы чаще всего будете работать с четырьмя основными типами трансформаторов сухого типа:

Различия между трансформатором сухого типа с литой смолой и трансформатором сухого типа с вакуумно-прессионной пропиткой (VPI)

Пригодность для наружной установки и агрессивных условий эксплуатации

• Используйте корпуса с классом защиты не ниже NEMA 3R.

• Для прибрежных, химических предприятий или пыльных объектов предпочитайте модели с литой смолой или вакуумно-прессионной герметизацией (VPE) / герметизированные конструкции.

Агрессивные условия эксплуатации:

• Высокая влажность / морской воздух → трансформаторы с литой смолой или полностью герметизированные модели.

• Сильная пыль или коррозионные газы → герметичные или принудительно вентилируемые корпуса с соблюдением необходимых зазоров и регулярной очисткой.

Когда выбирать трансформатор сухого типа вместо масляного

• Необходимость минимального пожарного и экологического риска:

  установки внутри зданий, подвалов, торговых центров, школ, больниц, центров обработки данных.

• Сложность или высокая стоимость организации сбора утечек:

  тесные внутренние помещения, где устройство лотков для сбора масла нецелесообразно.

• Требования местных нормативных документов в пользу сухих типов:

  некоторые регионы России предпочитают или требуют установки сухих трансформаторов для внутреннего распределения электроэнергии среднего и низкого напряжения.

• Средние номиналы мощности:

  для сухих трансформаторов типичны номиналы мощности до примерно 5–10 МВА на среднем напряжении.

Типичный срок службы и интервалы технического обслуживания

Основные задачи обслуживания

• Поддерживать вентиляционные каналы свободными от препятствий.

• Проверять наличие изменений цвета, характерных запахов и ослабленных клеммных соединений.

• Убедиться, что температурный подъем остается в рамках технических спецификаций и допустимых значений для класса изоляции (класс F, H и т.д.).

Факторы стоимости, влияющие на типы трансформаторов сухого типа

• Конструкция и тип

  Трансформатор с литой смолой > VPE > VPI > трансформатор с открытыми обмотками.

• Номинал мощности (кВА/МВА) и уровень напряжения

  Повышение мощности и переход на среднее напряжение увеличивают расход меди, стали для сердечника и изоляционных материалов, что повышает стоимость.

• Материал обмоток

  Трансформатор сухого типа с медными обмотками дороже, но обладает лучшей механической прочностью и эффективностью.

  Трансформатор сухого типа с алюминиевыми обмотками снижает первоначальную стоимость и массу оборудования.

• Класс изоляции

  Системы изоляции класса H и выше обычно стоят дороже, но позволяют допускать более высокий температурный подъем.

• Тип корпуса

  По уровню стоимости: внутренний вентилируемый < наружный (NEMA 3R) < наружный (NEMA 4/4X) < взрывобезопасный и т.д.

• Специализированные функции

  Трансформаторы сухого типа с K-фактором, изолирующие трансформаторы для приводов и трансформаторы с подавлением гармоник имеют повышенную стоимость за счет дополнительного расхода меди, специальных сердечников и сложных инженерных решений.

Если вы разрабатываете высоконадежную систему среднего напряжения, согласовывайте технические характеристики трансформатора с остальным коммутационным и защитным оборудованием (например, конструкции выключателей и разъединителей на 35 кВ должны соответствовать номиналам трансформатора и уровням токов короткого замыкания), чтобы избежать переоценки или недооценки параметров трансформатора.
