Номинальное напряжение и диэлектрическая прочность

Когда я разрабатываю технические требования к высоковольтным электрическим корпусам для российских проектов, начинаю с одного вопроса: Может ли этот шкаф безопасно выдерживать напряжение в всех реальных эксплуатационных условиях? Это зависит от номинального напряжения, расстояний по изоляции/по воздуху, частичных разрядов и испытаний на диэлектрическую прочность.

Номинальное напряжение против расстояний по изоляции и по воздуху

Не ограничивайтесь номинальным напряжением, указанным на маркировке.

• Расстояние по изоляции (по поверхности изоляции)

• Расстояние по воздуху (через воздух)

Для корпусов высокого напряжения (5 кВ, 15 кВ, 25 кВ и выше):

• Убедитесь, что расстояния по изоляции/по воздуху соответствуют или превышают требования стандартов IEC 61439 и соответствующих таблиц ANSI/IEEE для вашего системного напряжения и класса загрязнения.

• Если объект расположен в прибрежных, промышленных зонах или регионах с высокой влажностью, настаивайте на увеличенных расстояниях по изоляции и чистым, хорошо разделенным внутренним расположением компонентов.

• Для компактных модульных высоковольтных щитков проверьте, что опоры шинам, барьеры и места подключения сохраняют требуемые расстояния даже после модификаций при установке.

Пределы частичных разрядов и отчеты о испытаниях

Для средне- и высоковольтных корпусов характеристика по частичным разрядам (PD) является неотзывчивой линией безопасности.

Обращайте внимание на:

• Начальный напряжение возникновения частичных разрядов (PDIV) выше пикового рабочего напряжения вашей системы

• Уровни частичных разрядов ниже стандартных пределов при номинальном напряжении (обычно <10 пКл, в зависимости от стандарта)

• Заводские отчеты о испытаниях на частичные разряды, относящиеся к точной модели вашего высоковольтного электрического корпуса, а не к обобщенным маркетинговым заявлениям

Разбор сертификатов на диэлектрическую прочность

Многие покупатели запутываются в документах на диэлектрическую прочность. Я рассматриваю это как контрольный пункт «пройти/не пройти»:

• Подтвердите уровни испытательного напряжения (напр., 5 кВ, 10 кВ, 20 кВ переменного или постоянного тока) и длительность испытаний (обычно 1 минута).

• Обеспечьтесь, что испытания проведены в соответствии с признанными стандартами, такими как IEC 61439, UL 508A или требованиями электросетей к дуговоустойчивым корпусам электрооборудования коммутации.

• Ищите в отчете о испытаниях формулировку «без пробоев, без дуговых разрядов». Любое «условное прохождение» — это сигнал о риске.

• Для наружных высоковольтных распределительных коробок и высоковольтных корпусов класса NEMA 4X проверьте, что испытания на диэлектрическую прочность проведены после воздействия окружающей среды (влажность, соляной туман, циклы температур).

Когда я выбираю или разрабатываю высоковольтные шкафы для российского рынка, доверяю только изделиям с прозрачными, отслеживаемыми сертификатами на диэлектрическую прочность и ясными данными по частичным разрядам. Именно это отличает безопасный высоковольтный шкаф класса IP68 от долгосрочной ответственности.

Выбор материала для высоковольтных корпусов

Нержавеющая сталь против алюминия против стеклопластика (GRP) против поликарбоната

Вот как я оцениваю основные варианты материалов для высоковольтных электрических корпусов:

• Высоковольтный корпус из нержавеющей стали

• Лучше всего подходит для: Прибрежных зон, промышленных объектов, химических заводов, объектов электроснабжения вдоль дорог и суровых наружных условий.

• Плюсы: Высокий уровень коррозионной устойчивости, эффективная экранировка от ЭМИ/РФИ, высокая механическая прочность, премиальный внешний вид, идеально для конструкций дуговоустойчивых корпусов электрооборудования коммутации.

• Минусы: Более тяжелый и дорогой, но часто оправдывает затраты при 20+ летней эксплуатации на открытом воздухе.

• Высоковольтный шкаф из алюминия

• Лучше всего подходит для: Наружных установок высоковольтных распределительных коробок, где важна масса (крыши, настенные монтажные варианты, сейсмические зоны).

• Плюсы: Легкий вес, хорошая коррозионная устойчивость при наличии покрытия, приличная экранировка, легче в обращении на объекте.

• Минусы: Мягкий металл, легко впадает в вмятины, в солёных или загрязненных средах может потребоваться дополнительное покрытие.

• Высоковольтный корпус из стеклопластика (GRP – стеклопластик)

• Лучше всего подходит для: Морских платформ, очистных сооружений, химических объектов, зон с высокой влажностью и сильной коррозией.

• Плюсы: Отличная коррозионная устойчивость, не przewodящий корпус, легче стали, отлично подходит для зон ATEX/IECEx при комплектации с сертифицированным внутренним оборудованием (например, наружным вакуумным выключателем).

• Минусы: Ограниченная экранировка от ЭМИ без специальных слоев, может выцветать под воздействием УФ-излучения при отсутствии стабилизации, менее жесткий по сравнению со сталью для крупных шкафов.

• Пластиковый электрический корпус из поликарбоната

• Лучше всего подходит для: Меньших внутренних/наружных пультов управления, панелей высоковольтных распределительных коробок для электромобилей и зон с низким риском механического воздействия.

• Плюсы: Легкий вес, полная устойчивость к коррозии, простота механической обработки, наличие прозрачных крышек для быстрой проверки.

• Минусы: Слабая механическая защита, ограниченный диапазон рабочих температур, может желтеть или становиться хрупким при недостаточной защите от УФ-излучения.

Экологическая прочность: коррозия, УФ-стойкость, экранировка от ЭМИ

Коррозионная устойчивость

• Прибрежные зоны / дорожная соль / химические вещества: Нержавеющая сталь 304/316 или стеклопластик (GRP).

• Легкоиндустриальные зоны или внутренние регионы: Алюминий или покрытая сталь обычно достаточны.

Устойчивость к УФ-излучению

• Сильное солнечное освещение (юг, юго-восток, морские платформы): Стабилизованный УФ-излучением стеклопластик (GRP) или порошковое покрытие на нержавеющей стали/алюминии. Поликарбонат должен иметь сертификацию на устойчивость к УФ или использоваться с защитными крышками.

Экраннировка от ЭМИ/РФИ

• Центры обработки данных, возобновляемые источники энергии, зарядные станции для электромобилей и чувствительные системы управления: Нержавеющая сталь или алюминий – мой основной выбор для надежной экранировки.

• При использовании стеклопластика или пластика я планирую дополнительную экранировку (экранированные двери, уплотнители или внутренние металлические отсеки) и подтверждаю параметры ослабления сигнала.

Оптимальные материалы по типам применений

Для простоты выбора в реальных условиях для высоковольтных электрических корпусов:

Внутреннее использование (комнаты с ЩОЭ, заводы, зоны обработки данных)

• Материал: Покрытая сталь, нержавеющая сталь или алюминий.

• Причина: Лучший контроль ЭМИ, прочная механическая защита, удобство заземления и соединения

Морские и прибрежные объекты (платформы, порты, морские объекты, реферии)

• Материал: Нержавеющая сталь 316 или высококачественный стеклопластик (GRP) для высоковольтных шкафов.

• Причина: Максимальная коррозионная устойчивость, длительный срок службы, меньше необходимости в перекраске и обслуживании.

Объекты с высокой влажностью (очистные сооружения, пищевая промышленность, ирригационные системы, туннели)

• Материал: Нержавеющая сталь или стеклопластик (GRP); для небольших распределительных коробок иногда используют поликарбонат.

• Причина: Влажность в сочетании с химикатами требуют не ржавящих материалов и герметичных конструкций высоковольтных шкафов класса IP66–IP68.

Классы защиты от воздействия окружающей среды (IP и IK)

Классы защиты IP: различия между IP66/IP67/IP69

• IP66: Полностью защищен от пыли и устойчив к мощным струям воды.

• IP67: Защищен от пыли и может выдерживать погружение в воду на глубину до 1 метра в течение 30 минут.

• IP69: Наивысший класс защиты, устойчив к высокоедавленным и высокотемпературным струям воды со всех направлений.

Требования к ударной прочности (класс IK)

Основы эквивалентности стандартов NEMA и IEC

При работе с корпусами также важно понимать стандарты NEMA и IEC:

• NEMA (National Electrical Manufacturers Association) — американский стандарт, регулирующий защиту от пыли, воды, коррозии и других факторов.

• IEC (International Electrotechnical Commission) — международный стандарт, предоставляющий эквивалентные требования (например, классы IP), что помогает соотнести оба системы.

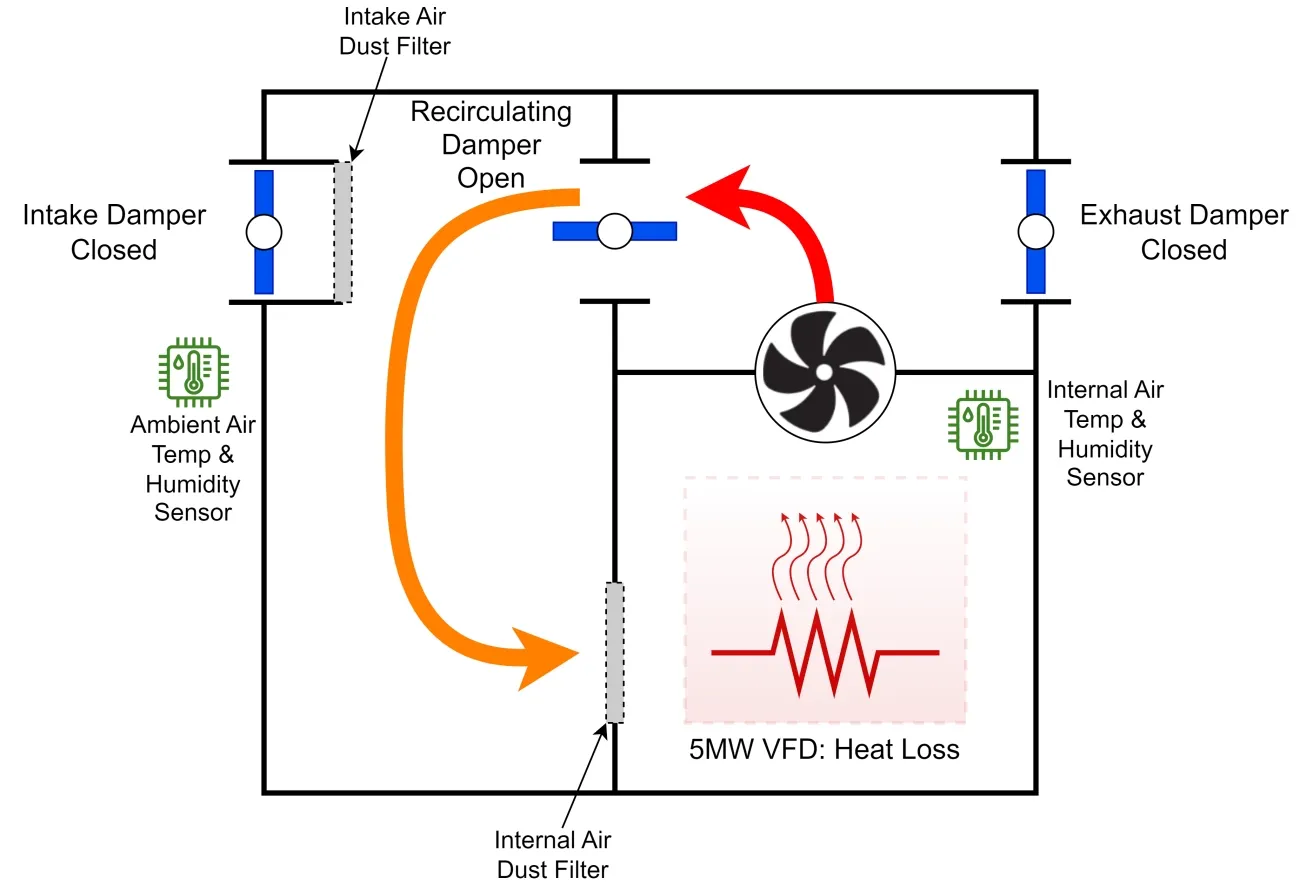

Термальное управление и требования к охлаждению в высоковольтных корпусах

Пассивные против активных решений по охлаждению

• Пассивное охлаждение: Использует естественное воздушное движение или конвекцию для рассеивания тепла. Это экономически эффективно и требует минимального обслуживания, но может быть недостаточно для высокомощных систем.

• Активное охлаждение: С включением вентиляторов или вдушек для активного перемещения воздуха и снижения температуры. Обеспечивает лучший контроль температуры, но требует регулярного обслуживания и потребления электроэнергии.

Расчеты тепловой нагрузки и кривые снижения номинальных параметров

Управление локальными перегревами (горячими точками)

Безопасные функции и защита от дуговых разрядов в высоковольтных корпусах

Классификация по внутренним дуговым разрядам (IAC)

Основные пункты для проверки:

Удержание дуговых разрядов, сброс давления, блокировки

• Путь удержания дуговых разрядов

• Усиленные двери и петли

• Прочная фиксация дверей

• Отсутствие слабых «взрывных» панелей в направлении проходов

• Сброс давления

• Клапаны или каналы для сброса давления сверху или сзади

• Управляемое направление выпуска газов (в сторону,  операторов)

• Четко определенные безопасные зоны перед шкафом

• Механические и электрические блокировки

• Предотвращение открытия дверей при подключенном напряжении или закрытых выключателях

• Предотвращение закрытия разъединителей при открытой двери

• Системы ключевых блокировок для многошкафных установок

Заземление, видимый разрыв и основные безопасные механизмы

• Система заземления

• Отдельная заземляющая шина с маркированными зажимами

• Соединение дверей, панелей и съемных пластин в единую заземляющую систему

• Четкая точка подключения к сетям заземления объекта

• Видимый разрыв

• Разъединители с нагрузкой или изоляторы с реальным видимым зазором

• Доступные просмотровые окна или люки (где разрешено)

• Четкая индикация положения «открыто/закрыто» на передней панели корпуса

Дополнительные детали о различиях между видимой изоляцией и защитой см. в этом руководстве: изолятор против выключателя — выбор конструкции.

• Механизмы безопасности операторов

• При возможном, управление переключениями только при закрытых дверях

• Замикаемые ручки и ключевые системы для блокировки/маркировки (LOTO)

• Предупреждающие маркировки соответствующего размера и расположения в соответствии с российской практикой (стиль NFPA 70E, границы безопасного приближения, информация о средствах индивидуальной защиты — СИЗ)

Сертификации и требования к соответствию

• UL 508A: Определяет требования к промышленным пультам управления, обеспечивая безопасность электрических установок.

• IEC 61439: Регулирует низковольтное электрооборудование коммутации и сборки управления, устанавливая критерии производительности и надежности.

• Знак CE: Подтверждает соответствие требованиям Европейского союза к безопасности, здоровью и окружающей среде — неотъемлемый атрибут для международных продаж.

• ATEX/IECEx: Для оборудования, используемого в взрывоопасных средах, подтверждают безопасность корпусов для опасных зон.

Дополнительные требования к соответствию:

• Сейсмически сертифицированные корпуса (зона 4 по IBC): Обеспечивают устойчивость к землетрясениям, особенно важна для сейсмически активных регионов.

• RoHS/REACH: Гарантируют отсутствие опасных веществ в корпусах, делая их безопаснее для окружающей среды и здоровья человека.

Размер, модульность и адаптация к будущим требованиям для высоковольтных электрических корпусов

Используемый внутренний объем и компоновка

• Свободное рабочее пространство вокруг высоковольтных компонентов

• Промежутки для утечки тока и электрического пробоя в соответствии с номинальным напряжением

• Место для будущих автоматических выключателей, датчиков и коммуникационных модулей

• Правильное прокладка высоковольтных кабелей, управляющих проводов и заземляющих устройств

Возможности модульного расширения

• Скрепляемые секции или дополнительные отсеки для будущих питающих линий или учета электроэнергии

• Стандартные интервалы между шинами и дырки для сверления, чтобы новые устройства могли быть легко установлены

• Конструкции на рейках, совместимые с различным электрощитным оборудованием, реле или измерительными трансформаторами (например, сочетание щита с универсальным наружным комбинированным измерительным трансформатором)

• Пространство для модернизации коммуникаций (SCADA, Ethernet, оптоволокно) без перепроектирования

Планирование точек ввода кабелей и конструкция основания

• Ввод сверху или снизу: соответствует фактическому подходу питающих линий и выводов трансформатора

• Достаточная площадь плиты для ввода кабелей (высоковольтных и низковольтных) плюс место для будущих цепей

• Правильный радиус изгиба для жестких высоковольтных кабелей и замыканий

• Конструкция основания, поддерживающая подземные трубы, монтажные плиты или рамы на катках

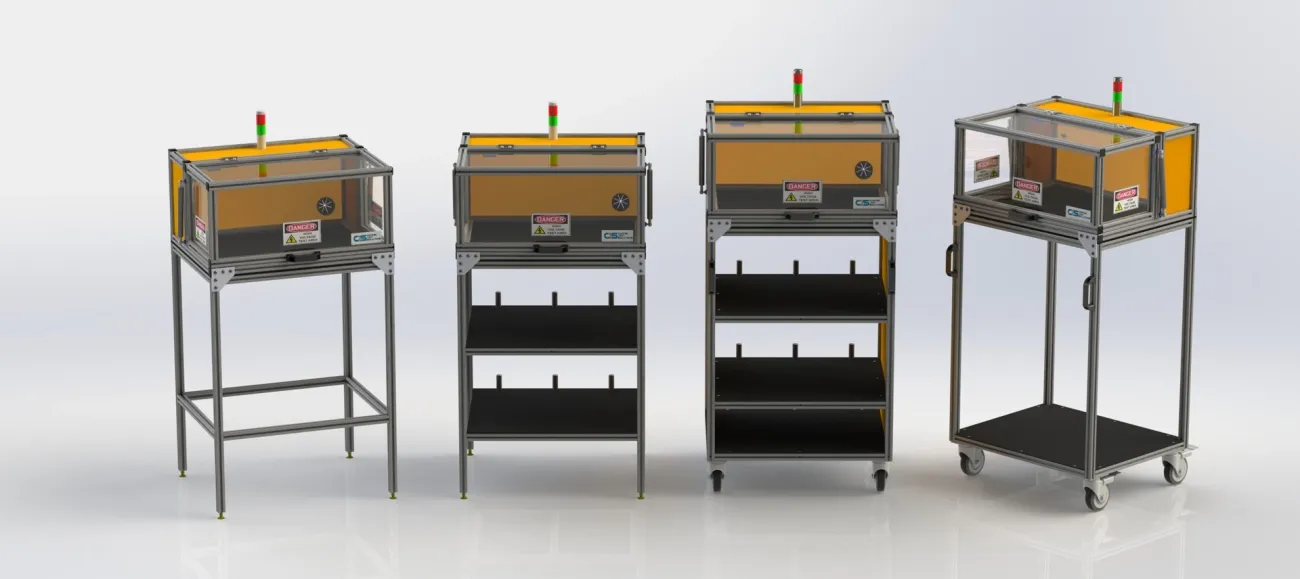

Доступность для установки и обслуживания высоковольтных электрощитов

Умное оборудование: петли, замки, съемные плиты

• Съемные петли или петли с поворотом на 120°–180°, чтобы двери полностью открывались для монтажа автоматических выключателей, инфракрасного сканирования или замены счетчиков

• Прочные ключевые или запорные ручки с многоточечным запирающим механизмом, сохраняющие класс защиты IP/NEMA при быстром открытии

• Съемные плиты для ввода кабелей и нижние плиты, чтобы электрики могли пробивать или сверлить отверстия для ввода кабелей на земле, а не внутри подключенного к сети шкафа

• Доступ к высоковольтным отсекам с использованием инструментов, чтобы избежать случайного контакта при простом обслуживании

Промежутки для измерений под напряжением и обслуживания

• Достаточные передние и боковые промежутки для изолированных инструментов, измерительных зондов и портативных измерительных комплексов

• Устройства для фиксации дверей в открытом положении, чтобы двери не ударивались в техников при измерениях под напряжением

• Четко разделенные низковольтные и управляющие секции, чтобы можно было проверять реле и измерительные трансформаторы без раскрытия высокоэнергетических шинам

• Маркировка и просмотровые окна для проверки положения и статуса устройств перед открытием

Конструкции, сокращающие время установки и простоя

• Предварительно пробитые или легко настраиваемые монтажные рейки для автоматических выключателей, ТТН, ТНН и аксессуаров

• Четкие пути прокладки кабелей для быстрых и аккуратных замыканий, особенно в приложениях с высоковольтными разводными коробками для электромобилей и возобновляемыми источниками энергии

• Стандартизированные габариты и модульные секции, чтобы можно было заменить шкаф или добавить отсек с минимальными доработками

• Конструкции для обслуживания только спереди при ограниченном пространстве, например, у стены или в высоковольтном щите в придомовой территории (на земельном участке электросети)

Показатели защиты от ЭМИ/РФИ

• Проверка непрерывности уплотнителя и ослабления сигнала: Важно обеспечить целостность уплотнителя для поддержания непрерывной защиты — это предотвращает появление зазоров, через которые могут проникать ЭМИ/РФИ. Правильная проверка ослабления сигнала гарантирует, что щит эффективно блокирует нежелательные сигналы, защищая внутренние компоненты.

• Риски помех: В средах, таких как зарядные станции для электромобилей, центры обработки данных и системы возобновляемых источников энергии, помехы могут иметь серьезные последствия для эффективности эксплуатации. Защита становится еще более важной в этих условиях, чтобы предотвратить снижение производительности или отказ оборудования.

Общая стоимость владения

При выборе высоковольтных электрощитов имеет решающее значение оценивать общую стоимость владения (TCO) за пределами начальной цены покупки. Ключевые факторы включают:

• Затраты на неэффективное охлаждение: Электрощиты, не оснащенные эффективными системами охлаждения, со временем могут потребовать больше электроэнергии, увеличивая эксплуатационные расходы. Плохая теплоотдача также может повлиять на срок службы электрических компонентов внутри щита.

• Периоды обслуживания и сроки замены: Электрощиты, требующие частого обслуживания или имеющие более короткий срок службы, могут увеличивать затраты. Предпочитайте модели, разработанные для минимального ухода и длительных эксплуатационных циклов, чтобы сократить общие расходы за годы использования.

• Ожидаемый срок службы более 20 лет на открытом воздухе: Многие высоковольтные электрощиты изготовлены для эксплуатации в течение десятилетий, даже в суровых внешних условиях. Инвестиции в прочные электрощиты гарантируют долгосрочный возврат, минимизируя необходимость частых замен или ремонтов.

Надежность производителя и поддержка высоковольтных электрощитов

1. Стабильность сроков изготовления и доставки

• Стабильные сроки изготовления стандартных нержавеющих высоковольтных электрощитов и высоковольтных электрощитов класса NEMA 4X;

• Реалистичные сроки доставки в письменном виде, а не «наилучшие усилия»;

• Локальные или региональные запасы электрощитовых шкафов стандартных размеров и наружных высоковольтных разводных коробок.

2. Срок гарантии и реальная поддержка

• Гарантии на корпус электрощита не менее 5–10 лет от коррозии и структурных повреждений;

• Четких условиях гарантии на уплотнители, покрытия и крепежные элементы;

• Прямом доступе к технической поддержке, которая понимает требования IEC 61439, стандарты UL и спецификации для электросетей — а не только коммерческий представитель.

3. Индивидуализация и инженерная поддержка

• Индивидуальные вырезы, опоры для шинам и компоновки для модульных высоковольтных панелей и электрощитного оборудования;

• Интеграцию с дуговоустойчивыми электрощитными щитами и металлическими средневысоковольтными электрощитными устройствами;

• Инженерную поддержку в области теплового управления в высоковольтных шкафах, сейсмической защиты и заземления в соответствии с требованиями электросетей.

Устойчивость и соображения на этапе утилизации
