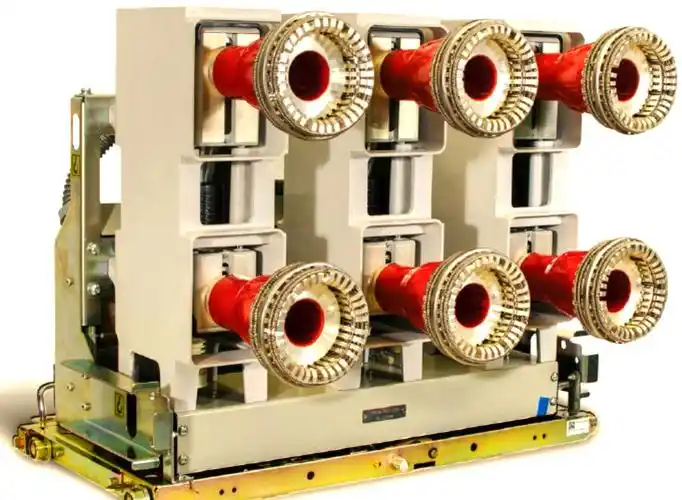

Основной принцип работы вакуумных выключателей

• Закрытие контактов для пропускания номинального нагрузочного тока

• Определение режимов перегрузки или короткого замыкания с помощью реле и датчиков

• Открытие контактов в условиях высокого вакуума для отключения неисправной цепи

Гашение дуги в вакуумном разряднике

• Между разъединяющимися контактами кратковременно возникает дуга

• Высокий вакуум (10⁻⁴–10⁻⁶ мбар) препятствует формированию стабильной плазмы

• Дуга быстро гасится при прохождении тока через ноль, за половину периода

• Металлические пары, образовавшиеся в дуге, конденсируются обратно на защитных экранах контактов

Основные компоненты и их взаимодействие

• Вакуумный разрядник — неподвижные и подвижные контакты, размещенные в герметичной вакуумной колбе

• Управляющий механизм — пружинный или электромагнитный привод, осуществляющий открытие и закрытие контактов по команде

• Изоляционный корпус и полюса — обеспечивают поддержку и электрическую изоляцию разрядников

• Защитное реле/выключатель — обнаруживает неисправности и отправляет сигнал на отключение

• Вспомогательные контакты и управляющая проводка — для дистанционной индикации, работы в системах SCADA и автоматизации

Вакуумные выключатели по сравнению с воздушными, масляными и SF₆-выключателями

Для автоматического снижения мощности с использованием вакуумных выключателей преимущества очевидны: быстрое устранение неисправностей, конструкции вакуумных выключателей с низким энергопотреблением и экологические преимущества, обеспечиваемые вакуумной технологией без применения SF₆ — при этом обеспечивая инженерам и владельцам объектов надежную долгосрочную защиту современных сетей, электростанций и зданий.

Понимание автоматического снижения мощности с использованием вакуумных выключателей

Что на самом деле означает «автоматическое снижение мощности»

• Автоматическое срабатывание вакуумного выключателя при превышении тока установленного лимита

• Автоматическую изоляцию неисправностей, благодаря которой отключается только поврежденная часть системы

• Возможность автоматического повторного замыкания, когда выключатель пытается восстановить подачу электроэнергии после временной неисправности

Как защита от перегрузки и изоляция неисправностей обеспечивают автоматическое снижение мощности

• Перегрузка: Если ток превышает номинальное значение в течение слишком долгого времени, защитный реле срабатывает и отключает вакуумный выключатель. Эта нагрузка исключается из цепи, и общая потребляемая мощность снижается автоматически.

• Короткое замыкание или неисправность: Выключатель размыкается за миллисекунды. Поврежденная питающая линия или оборудование отключается, а остальная часть системы продолжает работать.

• Вакуумный разрыватель для изоляции неисправностей: Благодаря быстрому и чистому размыканию контактов вакуумные разрыватели резко снижают неисправный ток и предотвращают распространение проблемы.

Автоматическое снижение мощности против ручного переключения или предохранителей

Ручное переключение

• Требуется наличие персонала на месте

• Медленная скорость реакции

• Отсутствие логики селективного срабатывания

Предохранители

• Одноразовое использование, часто с перерасчетом мощности

• Отсутствие дистанционного управления и обратной связи о состоянии

• Могут отключать больше нагрузки, чем необходимо

Автоматические выключатели / вакуумные выключатели

• Срабатывание за миллисекунды по точным настройкам

• Поддержка функции автоматического повторного замыкания

• Интеграция с системами управления на базе SCADA для дистанционного контроля и ведения журнала событий

Где автоматическое снижение мощности особенно важно

Жилые дома и небольшие здания

Промышленные предприятия и фабрики

Коммерческие здания и центры обработки данных

Энергетические компании и средневольтные питающие линии

Как вакуумные выключатели обеспечивают автоматическое снижение мощности

Автоматическое срабатывание при обнаружении перегрузочного и короткого замыкания тока

Защитные реле и датчики в комплексе с вакуумными выключателями

Автоматическое повторное замыкание и скоординированный сброс

• Восстанавливает подачу электроэнергии быстрее после кратковременных неисправностей

• Избегает длительных отключений из-за «временных» проблем

• Поддерживает скоординированный сброс совместно с устройствами верхнего и нижнего уровней

Дистанционное управление, интеграция с системами SCADA и умными сетями

• Отключать или закрывать выключатели из диспетчерской комнаты

• Организовывать дистанционное отключение несущественной нагрузки по логике работы вакуумных выключателей

• Определять приоритет критически важных нагрузок в чрезвычайных ситуациях

• Интегрироваться в микросети, резервные генераторы и системы хранения энергии

Низкое потребление вспомогательной мощности и эффективная конструкция вакуумных выключателей

• При эксплуатации большого количества выключателей в одной подстанции или центре обработки данных

• При использовании постоянного тока от батарей для питания систем управления

• При необходимости обеспечения длительной автономной работы во время отключений электроэнергии

Низкое потребление вспомогательной мощности в сочетании с быстрым разрывом цепи делает вакуумные выключатели идеальным выбором для стратегий автоматического снижения мощности, где требуется надежная защита без лишних энергозатрат на поддержание работоспособности коммутационного оборудования.

Стратегии управления автоматическим снижением мощности с помощью вакуумных выключателей

Отключение несущественной нагрузки с использованием вакуумных выключателей

• Уровни приоритета:

• Уровень 1: нагрузки, обеспечивающие безопасность жизнедеятельности и критические технологические процессы (никогда не отключаются)

• Уровень 2: важные, но прерываемые нагрузки (системы вентиляции, отопления и кондиционирования воздуха, крупные электродвигатели)

• Уровень 3: несущественные нагрузки (системы комфортного охлаждения, отдельные щитки розеточной сети)

• Срабатывание на основе логики: защитные реле контролируют активную мощность (кВт), полную мощность (кВА), ток и частоту, после чего отключают конкретные вакуумные выключатели при превышении установленных лимитов

• Быстрое действие: исполнительный механизм вакуумного выключателя обеспечивает быстрое и чистое размыкание, поэтому перегрузки устраняются до повреждения оборудования

Ступенчатое снижение мощности в период пиковых нагрузок

• Предустановленные стадии: Стадия 1 — отключение комфортных нагрузок; Стадия 2 — отключение части производственных мощностей или систем вентиляции, отопления и кондиционирования воздуха; Стадия 3 — переход к режиму минимально безопасной эксплуатации

• Временные задержки: Короткие интервалы между стадиями предотвращают чрезмерное срабатывание и дают системе время стабилизироваться

• Управление пиковыми нагрузками: связывание управления вакуумными выключателями с периодами учета пиковых нагрузок энергоснабжающей компании, чтобы система отключала ровно достаточную нагрузку для избежания финансовых санкций за превышение лимитов

Реагирование на изменение спроса на мощность с помощью систем управления зданиями и предприятиями

• Системами BMS/EMS/PLC: системы управления зданиями, энергопотреблением или программируемые логические контроллеры посылают сигналы на отключение или включение конкретных вакуумных выключателей при объявлении энергоснабжающей компанией события реакции на спрос

• Реaltime-ценообразованием: логика системы позволяет отключать несущественные нагрузки при скачке цен на киловатт-час, используя схемы управления выключателями для регулирования энергопотребления

• Автоматическим сбросом: по окончании периода события реакции на спрос вакуумные выключатели могут быть безопасно перезакрыты через системы BMS или PLC — либо автоматически, либо после подтверждения оператором

Селективное срабатывание и изоляция несущественных нагрузок

• Выключатели верхнего уровня оставались закрытыми, в то время как выключатели нижнего уровня устраняют неисправности

• Во время перегрузок или событий реакции на спрос отключались только несущественные нагрузки

• Критические питающие линии имели более высокие пороги срабатывания или задержки перед отключением

Координация с другими защитными устройствами

• Средневольтными и низковольтными выключателями, а также высоковольтными предохранителями

• Трансформаторами тока и напряжения, питающими реле (соотношение трансформации и точность имеют важное значение для характеристик срабатывания)

• Уже существующими автоматическими выключателями нижнего уровня

Основные преимущества автоматического снижения мощности с использованием вакуумных выключателей

• Повышение безопасности и ускорение устранения неисправностей

• Быстрое гашение дуги в вакуумном разрывателе повышает безопасность щитков для технического персонала

• Автоматическое срабатывание при перегрузках и коротких замыканиях снижает риск возгорания

• Селективная изоляция неисправностей защищает критические нагрузки, отключая только то, что необходимо

Если вы все еще сравниваете разные типы выключателей, полезно более подробно изучить различия между вакуумной изоляцией и другими технологиями — наш гид по различиям в изоляции вакуумных выключателей рассматривает этот вопрос подробно.

• Улучшение стабильности сети и снижение количества отключений электроснабжения

При автоматическом срабатывании вакуумного выключателя и отключении только поврежденного участка остальная часть системы продолжает работать..

• Снижение риска каскадных отключений при отказе питающей линии или электродвигателя

• Более точная координация с выключателями верхнего и нижнего уровней

• Поддержка управления умными сетями, функции автоматического перезаключения и секционирования сетей

• Энергоэффективность и снижение потерь мощности

Вакуумные разрыватели имеют очень низкое контактное сопротивление и не требуют постоянного обслуживания газовых сред.

• Снижение потерь мощности по формуле I²R в средневольтных коммутационных устройствах

• Минимальное потребление вспомогательной мощности исполнительным механизмом вакуумного выключателя

• Более точное управление нагрузкой благодаря автоматическому снижению мощности и реакции на изменение спроса

• Снижение времени простоев и повышение непрерывности работы

Автоматическое снижение мощности с помощью вакуумных выключателей направлено на отключение только тех нагрузок, которые действительно необходимы для стабилизации системы.

• Селективное срабатывание поддерживает работу приоритетных нагрузок (серверов, технологических линий, систем вентиляции, отопления и кондиционирования воздуха)

• Функция быстрого перезаключения позволяет быстро восстановить электроснабжение после кратковременных неисправностей

• Снижение количества незапланированных остановок, особенно на критических питающих линиях и генераторах

• Снижение затрат на обслуживание и увеличение срока службы коммутационного оборудования

Поскольку дуга образуется внутри герметичной вакуумной камеры, детали не подвергаются выгоранию или загрязнению, в отличие от оборудования на масляной или газовой основе (SF₆).

• Очень низкий износ контактов и механизмов

• Длинные интервалы между техническими осмотрами и снижение количества сервисных выездов

• Увеличение срока службы всей линии коммутационного оборудования

Для объектов, стандартизирующих типы используемых выключателей, стоит согласовать стратегию применения вакуумных выключателей с общим подходом к выбору выключателей, чтобы обеспечить простоту защиты и обслуживания.

• Экологические преимущества благодаря вакуумной технологии без использования SF₆

Вакуумные выключатели не используют гексафторид серы (SF₆) — мощный парниковый газ, при этом обеспечивая высокую степень изоляции.

• Отсутствие риска утечки SF₆ и необходимости в оборудовании для обслуживания газовой среды

• Упрощение соблюдения российских и региональных экологических нормативов

• Снижение экологической нагрузки на протяжении всего жизненного цикла при использовании для защиты и коммутации средневольтных сетей

Итог: автоматическое снижение мощности с помощью вакуумных выключателей обеспечивает для российских объектов более безопасную эксплуатацию, стабильное электроснабжение, снижение потерь мощности и положительную экологическую характеристику — при этом сокращая затраты на обслуживание и поддерживая работу критических нагрузок.

Применение автоматического снижения мощности с использованием вакуумных выключателей

Промышленные предприятия и производственные линии

• Сначала отключать некритические линии (системы вентиляции, отопления и кондиционирования воздуха, неосновные конвейеры) при скачке потребления мощности

• Изолировать только поврежденную питающую линию с помощью вакуумных разрывателей для изоляции неисправностей

• Защищать крупные электродвигатели и трансформаторы с помощью вакуумных выключателей и реле с функцией защиты от перегрузки

Коммерческие здания и центры обработки данных

• Проводить ступенчатое отключение несущественных этажей или нагрузок

• Обеспечивать приоритетную защиту серверных стоек и систем бесперебойного питания

• Осуществлять дистанционное управление через системы управления зданиями или SCADA для быстрой изоляции неисправностей

Распределение электроэнергии в жилых домах и многопрофильных комплексах

• Селективное отключение в первую очередь зарядных станций для электромобилей, насосов бассейнов или нагрузок общественных зон

• Защиту средневольтных входящих линий, питающих несколько низковольтных щитков

• Интеграцию с логикой автоматических выключателей с функцией сброса, в случаях, разрешенных действующими нормативами

Защита генераторов и схем автоматического переключения питания

• Автоматическое отключение при коротких замыканиях или обратном потоке мощности

• Скоординированная работа с щитками автоматического переключения питания/автоматического ввода резервного питания для плавного перехода на резервный источник

• Ограничение перегрузки генераторов посредством автоматического снижения мощности вместо жесткого отключения

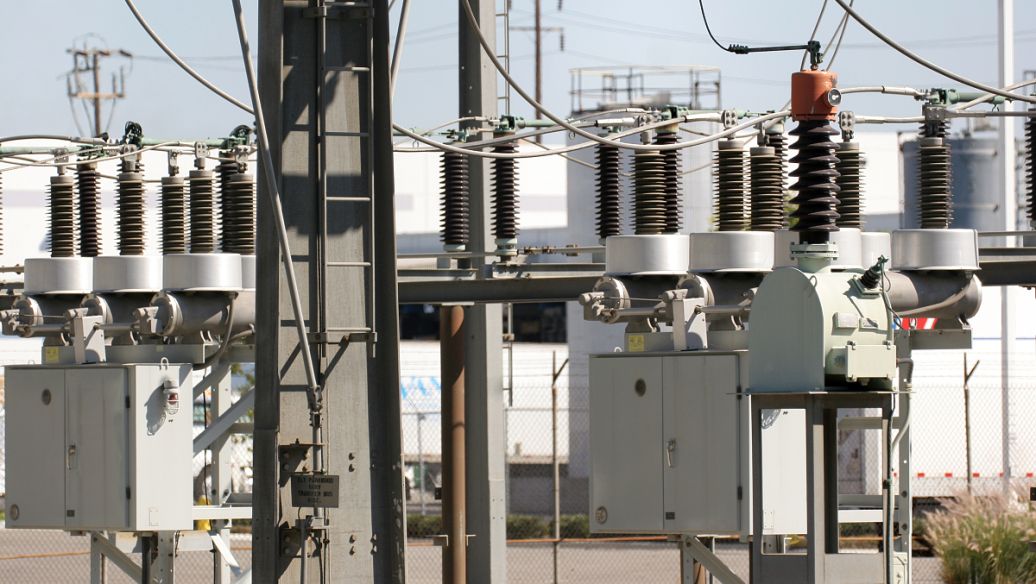

Энергетические подстанции и средневольтные питающие линии

• Быстрое устранение неисправностей и повторное замыкание на воздушных линиях

• Отключение нагрузки на питающих линиях с помощью вакуумных выключателей для стабилизации работы сети в чрезвычайных ситуациях

• Коммутацию с управлением через SCADA, в сочетании с функцией защиты от перенапряжений и практиками диагностики высоковольтных неисправностей

Советы по проектированию и выбору оборудования для автоматического снижения мощности с помощью вакуумных выключателей

Как подобрать номинал вакуумного выключателя для автоматического снижения мощности

• Номинальное напряжение и уровень изоляции: Подбирать с учетом достаточного запаса для коммутационных перенапряжений, соответствующих параметрам системы.

• Номинальный длительный ток: Исходить из фактического максимального потребления мощности с учетом реалистичного роста (обычно +20–30%), после чего выбрать вакуумный выключатель с номиналом, превышающим полученное значение.

• Номинальный кратковременный ток (кА и длительность): Соответствовать доступному неисправному току в точке установки, включая возможные будущие модернизации энергетической системы или генераторного парка.

• Режим работы: Для систем с частым отключением нагрузки или функцией автоматического повторного замыкания выбирать выключатели, прошедшие испытания на высокую механическую и электрическую выносливость.

Подбор правильных защитных реле и параметров срабатывания

• Защита от долговременной и кратковременной перегрузки для тепловой защиты и селективного срабатывания

• Защита от мгновенной перегрузки для быстрого устранения неисправностей

• Защита от понижения напряжения / контроля частоты / контроля обратного потока мощности (при защите генераторов или чувствительных питающих линий)

Рекомендации по настройке:

• Устанавливать пороговые значения чуть выше нормального максимального уровня нагрузки, а не завышать их «для надежности»

• Согласовать характеристики времени-тока с выключателями энергоснабжающей компании верхнего уровня и питающими линиями нижнего уровня, чтобы избежать необоснованных отключений

• Использовать программируемую логику внутри реле для запуска ступенчатого отключения нагрузки, а не ограничиваться простой схемой «срабатывание/не срабатывание»

Выбор между внутренней и наружной конфигурацией вакуумных выключателей

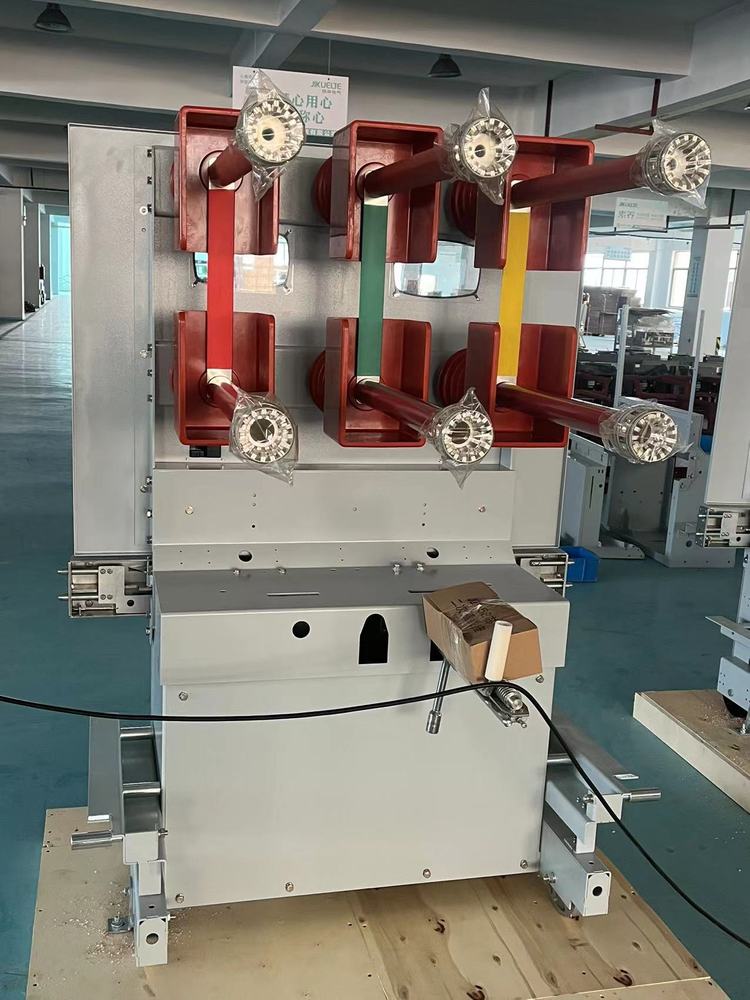

Внутреннее коммутационное оборудование на базе вакуумных выключателей

• Оптимально для центров обработки данных, коммерческих зданий и промышленных предприятий

• Работа в контролируемом окружении, упрощенное обслуживание, больше места для установки современных реле и коммуникационного оборудования

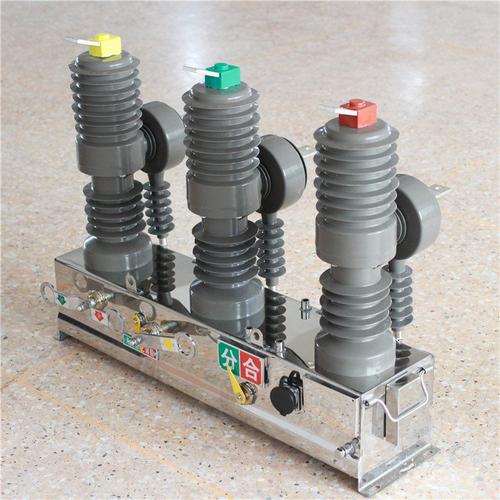

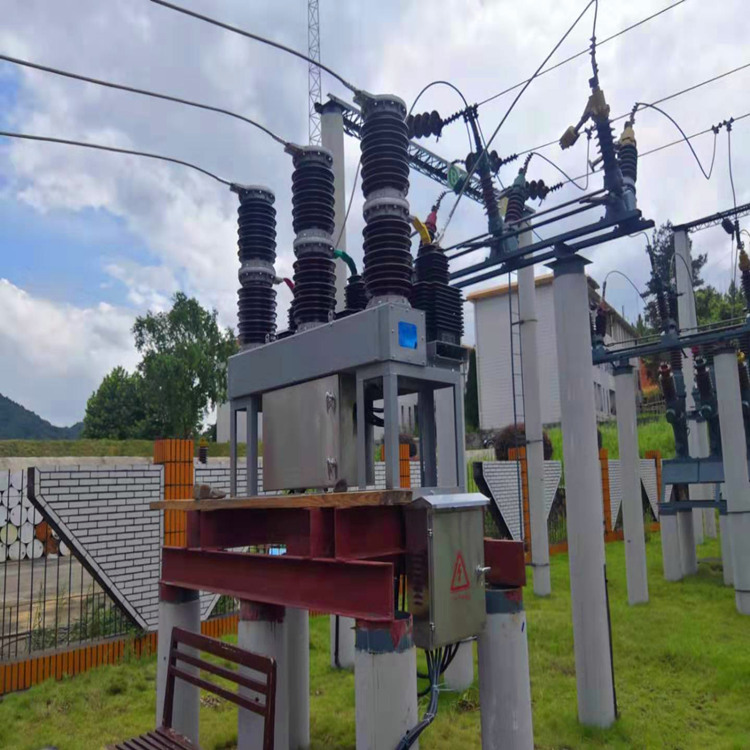

Наружные вакуумные выключатели / кольцевые распределительные устройства

• Идеально для питающих линий энергетических компаний, кольцевых сетей на территории комплексов и агрессивных эксплуатационных условиях

• Предпочтение отдавать устройствам в корпусах с сертификацией NEMA, с защитой от коррозии и доказанной работоспособностью при низких и высоких температурах

Для компактных распределительных сетей и кольцевых схем я обычно выбираю средневольтные кольцевые распределительные устройства с интегрированными вакуумными выключателями, например, наш средневольтное кольцевое распределительное устройство HGGN-12, предназначенное для как наружного, так и внутреннего применения.

Ключевые технические характеристики интеллектуальных вакуумных выключателей с дистанционным управлением

• Протоколы коммуникации: Modbus TCP/RTU, IEC 61850, DNP3 (широко используются в российских энергетических компаниях)

• Дистанционное отключение/заключение и контроль состояния блокировок: жёстко соединенные входы/выходы + сетевой интерфейс

• Встроенный учет электроэнергии: измерение напряжения, тока, мощности, коэффициента мощности, ведение журнала потребления мощности

• Запись событий и неисправностей: отметка времени срабатывания для точной настройки системы

• Низкое потребление вспомогательной мощности: энергоэффективные катушки и электронные компоненты для круглосуточной работы

Часто допускаемые ошибки при спецификации вакуумных выключателей для системы отключения несущественной нагрузки

• Переоценка номинала выключателя по сравнению с реальной нагрузкой, из-за чего защита от перегрузки не работает корректно

• Отсутствие надлежащего исследования координации работы устройств, что приводит к срабатыванию выключателей верхнего уровня вместо селективного отключения нагрузки

• Игнорирование режима работы при планировании частого автоматического срабатывания и повторного замыкания

• Забывание о коммуникационных возможностях: выбор «неинтеллектуального» выключателя там, где фактически нужен интеллектуальный вакуумный выключатель для умных сетей

• Недооценка мощности для системы управления: отсутствие планирования надёжного источника питания постоянного или переменного тока для защитных реле, катушек срабатывания и коммуникационного оборудования

Оптимальные практики монтажа и интеграции систем автоматического снижения мощности с помощью вакуумных выключателей

Расположение оборудования в щитке и прокладка проводов для цепей управления вакуумными выключателями

• Выделять отдельный отсек для управления катушками срабатывания, катушками замыкания, вспомогательных контактов и реле — он должен быть физически отделен от силовых шин

• Использовать короткие экранированные кабели для трансформаторов тока, трансформаторов напряжения и входов защитных реле, чтобы избежать помех и ложных срабатываний

• Чётко группировать и устанавливать предохранители для стандартных напряжений питания системы управления (обычно 24 В постоянного тока, 48 В постоянного тока или 125 В постоянного тока)

• Чётко маркировать клеммы для дистанционного отключения/заключения, блокировок и контактов состояния, особенно при интеграции с программируемыми логическими контроллерами, системами управления зданиями или системами SCADA

Интеграция вакуумных выключателей с программируемыми логическими контроллерами, системами управления зданиями и системами SCADA

• Отображать состояние выключателя (открыт/закрыт), сигналы нормальной работы и сигналы срабатывания на входах/выходах программируемых логических контроллеров, систем управления зданиями или систем SCADA, либо через коммуникационные шлюзы

• Использовать цифровые протоколы (Modbus, IEC 61850, DNP3 и т.д.) там, где это возможно, для более интеллектуального управления энергопотреблением и отключения нагрузки

• Определить чёткую иерархию управления: указать, кто является главным оператором — локальный щиток, программируемый логический контроллер или система SCADA, чтобы исключить противоречивые команды на отключение/заключение

• Реализовать блокировки, чтобы логика автоматического сброса или повторного замыкания никогда не обходила средства защиты или блокировки для технического обслуживания

Комиссионные испытания системы автоматического снижения мощности

• Испытания с первичным или вторичным вводом тока для трансформаторов тока, трансформаторов напряжения и защитных реле для проверки характеристик срабатывания и временных задержек

• Имитация сценариев перегрузки, короткого замыкания и отключения нагрузки с подтверждением того, что вакуумный выключатель срабатывает строго в соответствии с программными настройками

• Проверка последовательностей автоматического повторного замыкания (если функция включена): количество попыток замыкания, временные интервалы и условия блокировки

• Подтверждение корректности отображения всех дистанционных сигналов и выполнения команд на экранах и в журналах программируемых логических контроллеров, систем управления зданиями или систем SCADA

Проверки безопасности перед подачей напряжения на щитки с вакуумными выключателями

• Провести механические испытания на работоспособность (ручное отключение/заключение, заряжание пружин, проверка блокировок, выдвижение/внедрение выключателя)

• Провести измерение сопротивления изоляции для шин, кабелей и цепей управления, чтобы подтвердить их исправность

• Проверить качество заземления корпуса вакуумного выключателя, щитка и цепей трансформаторов тока/напряжения

• Убедиться, что все защитные блокировки, затворы и механизмы дверей функционируют в соответствии с проектом

• Установить чёткие процедуры блокировки и маркировки оборудования для технического обслуживания и испытаний

Документация и маркировка для удобства эксплуатации

• Постоянно маркировать каждый вакуумный выключатель, питающую линию, клемму управления и блокировку понятными и читаемыми бирками

• Хранить однолинейные схемы, схемы управления и логические диаграммы как в физическом виде в щитке, так и в электронном формате

• Чётко указывать параметры защиты, идентификационные номера реле, адреса для коммуникации и номиналы выключателей

• Документировать логику автоматического снижения мощности — какие нагрузки отключаются в первую очередь, при каких условиях и кто имеет право на отключение автоматического режима

При правильном подходе система автоматического снижения мощности на базе вакуумных выключателей становится удобной в эксплуатации и диагностике, а также надежной в долгосрочной перспективе — особенно при интеграции с современным интеллектуальным коммутационным оборудованием, а не с базовыми щитками, как это можно увидеть на передовых коммерческих и промышленных объектах в России.

Техническое обслуживание и устранение неисправностей систем автоматического снижения мощности с помощью вакуумных выключателей

Плановые осмотры и интервалы испытаний вакуумных выключателей

• Визуальные проверки (ежемесячные/квартальные)

  Проверить наличие пыли, влаги, коррозии, ослабленных соединений и признаков перегрева.

  Осмотреть исполнительный механизм вакуумного выключателя на предмет износа, ржавчины или недостатка смазки.

• Функциональные испытания (каждые 6–12 месяцев)

  Провести ручные испытания на отключение/заключение с локального и дистанционного управления.

  Проверить исправность индикационных ламп, вспомогательных контактов и блокировок.

• Испытания на диэлектрическую и механическую долговечность (по рекомендации производителя или каждые 3–5 лет)

  Провести испытания на сопротивление изоляции и сопротивление контактов.

  Сравнить показания счетчика механических операций с номинальным ресурсом.

Как тестировать блоки срабатывания, реле и логику управления

• Испытания с первичным или вторичным вводом тока

  Подать испытательный ток для проверки характеристик срабатывания при перегрузке, коротком замыкании и утечке тока на землю.

  Подтвердить соответствие времени автоматического срабатывания вакуумного выключателя заданным параметрам.

• Проверка логики и входов/выходов

  Имитировать неисправности через испытательные переключатели или программное обеспечение, чтобы подтвердить корректность работы логики программируемых логических контроллеров/реле, разрешений и стадий отключения нагрузки.

  Убедиться в правильности передачи сигналов в системы SCADA/BMS и обратно, а также в наличии отметок времени.

• Испытания блокировок и взаимного блокирования

  Проверить, что неверные последовательности операций (например, подключение к неправильному источнику, нарушение условий блокировки) предотвращают замыкание выключателя.

Типичные проблемы с автоматическим срабатыванием и повторным замыканием

• Отказ вакуумного выключателя в срабатывании: выход из строя катушки, отсутствие питания постоянного тока, неисправности в проводке или неисполнение команды срабатывания выходом реле.

• Срабатывание выключателя, но отказ в повторном замыкании: работа таймеров блокировки повторного замыкания, понижение напряжения или активизация условий блокировки.

• Неправильная настройка логики автоматического повторного замыкания: слишком большое количество попыток повторного замыкания или неверные временные интервалы задержки.

Как диагностировать ложные срабатывания и не срабатывания при возникновении неисправностей

• При ложных срабатываниях

  Извлечь журналы событий реле, формы волн и последовательность событий.

  Проверить пороговые значения срабатывания: параметры мгновенного и временного перегрузочного тока могут быть настроены слишком жестко для токов пуска электродвигателей или включения трансформаторов.

  Обнаружить наличие гармоник, токов пуска или кратковременных скачков напряжения от крупных систем вентиляции, отопления и кондиционирования воздуха, преобразователей частоты или зарядных станций для электромобилей.

• При не срабатываниях при возникновении неисправностей

  Подтвердить правильность полярности и коэффициента трансформации трансформаторов тока.

  Проверить конфигурацию реле (неверно подключенные входы трансформаторов тока, отключенные функции или ошибочная логика).

  Осмотреть цепь срабатывания: проверить целостность катушки срабатывания, исправность предохранителя управления и контактов реле срабатывания.

Когда ремонтировать, реставрировать или заменять вакуумный выключатель

• Ремонт выполняется в случае:

  Небольших механических неисправностей (пружины, защелки, вспомогательные контакты, катушки).

  Нормальных результатов испытаний изоляции и разрывателей.

• Реставрация выполняется в случае:

  Высокого показателя счетчика механических операций, но не превышающего предел ресурса.

  Обнаружения износа контактов, замедления времени операций или увеличения сопротивления контактов.

• Замена выполняется в случае:

  Неудачных испытаний вакуумных разрывателей на герметичность или диэлектрическую прочность.

  Устаревания модели выключателя, невозможности интеграции с современными защитными реле/SCADA или неудачных ключевых испытаний на автоматическое повторное замыкание/отключение нагрузки.

Мониторинг, сбор данных и оптимизация систем автоматического снижения мощности с помощью вакуумных выключателей

Использование учетных устройств и ведение журнала для отслеживания событий снижения мощности

• Установить коммерчески точные счетчики на основные питающие линии и ключевые щитки с вакуумными выключателями.

• Ведать журнал всех событий срабатывания, повторного замыкания и ручных операций.

• Записывать с отметкой времени показания тока, напряжения, коэффициента мощности и потребления мощности в момент срабатывания.

Анализ записей срабатываний и профилей нагрузки

• Какие события автоматического срабатывания вакуумных выключателей происходят в период пиковых нагрузок?

• Становятся ли причиной срабатываний одни и те же питающие линии или электродвигатели?

• Показывают ли профили нагрузки длительные перегрузки или только кратковременные скачки?

Точная настройка параметров для баланса между защитой и непрерывностью работы

• Корректирую характеристики защиты от перегрузки и короткого замыкания, чтобы снизить количество ложных срабатываний, но при этом сохранить надежную защиту оборудования.

• Координирую селективное срабатывание между выключателями верхнего и нижнего уровней.

• Обновляю таймеры автоматического повторного замыкания в соответствии с требованиями к перезапуску технологических процессов.

Интеграция прогностического технического обслуживания с данными от вакуумных выключателей

• Отслеживания счетчиков операций и индикаторов механического износа.

• Оценки износа контактов на основе величины прерываемого тока.

• Анализа тенденций изменения температуры и состояния изоляции.

Перспективные тенденции в области автоматического снижения мощности с помощью вакуумных выключателей

Цифровые вакуумные выключатели с поддержкой интернета вещей

• Встроенными счетчиками для измерения тока, напряжения и качества электроэнергии.

• Интерфейсами Ethernet/Modbus/IEC 61850 для интеграции «подключить и работать» с системами SCADA и управления энергопотреблением.

• Функцией регистрации событий с отметкой времени и захвата формы волн для быстрого анализа неисправностей.

Самодиагностика и мониторинг состояния вакуумных выключателей

• Счетчики операций и индикаторы износа контактов для прогностического технического обслуживания.

• Постоянный мониторинг изоляции и технического состояния механизма.

• Пороговые значения сигнализации, напрямую связанные с функциями автоматического снижения перегрузки и селективного срабатывания.

Вакуумные выключатели в микросетях и при интеграции возобновляемых источников энергии

• Обеспечивают быстрое устранение неисправностей для инверторов и защиту генераторных вакуумных выключателей.

• Организуют автоматическую изоляцию микросети и синхронизацию с основной сетью.

• Управляют системами отключения несущественной нагрузки с приоритетом, благодаря чему при недостатке генерируемой мощности сначала отключаются некритические потребители.

Продвинутая координация с системами хранения энергии и зарядными станциями для электромобилей

• Реализация реального времени реакции на изменение спроса на мощность с помощью выключателей — вакуумные выключатели отключают или снижают мощность несущественных нагрузок при достижении пиковых цен или лимитов нагрузки питающих линий.

• Координация с системами хранения энергии, которые сначала выдают запасенную мощность, и только после этого происходит отключение нагрузки.

• Интеллектуальное распределение приоритетов, благодаря которому сохраняется работа нагрузок, обеспечивающих безопасность жизнедеятельности, ИТ-инфраструктуры и технологических процессов, в то время как зарядные станции для электромобилей, системы дополнительного подогрева и вспомогательные устройства технологических линий снижают потребление мощности.

В сочетании с надежными практиками обеспечения безопасности коммутационного оборудования, описанными в руководствах по безопасности электрического коммутационного оборудования, эти интеллектуальные стратегии работы с вакуумными выключателями превращают коммутационное оборудование в платформу для автоматического управления мощностью, а не просто в защитное устройство.

Часто задаваемые вопросы о автоматическом снижении мощности с помощью вакуумных выключателей

Различие: Автоматическое снижение мощности по сравнению с базовым коммутированием цепей

Базовое коммутирование цепей просто размыкает цепь при возникновении неисправности.

Автоматическое снижение мощности с помощью вакуумных выключателей (ВВ) использует реле и логику управления для выполнения следующих функций:

• Ступенчатого отключения несущественных нагрузок

• Ограничения перегрузок до того, как они превратятся в неисправности

• Переконфигурации питающих линий или источников питания для поддержания работы критически важных нагрузок

Использование вакуумных выключателей для автоматического сброса в домашних условиях

• У вас есть домашняя микросеть (солнечные панели + аккумулятор + генератор)

• Вам требуется дистанционное управление и мониторинг (установка, аналогичная небольшой коммерческой)

• Вы защищаете отдельную распределительную линию (зарядные станции для электромобилей, мастерскую или сарай)

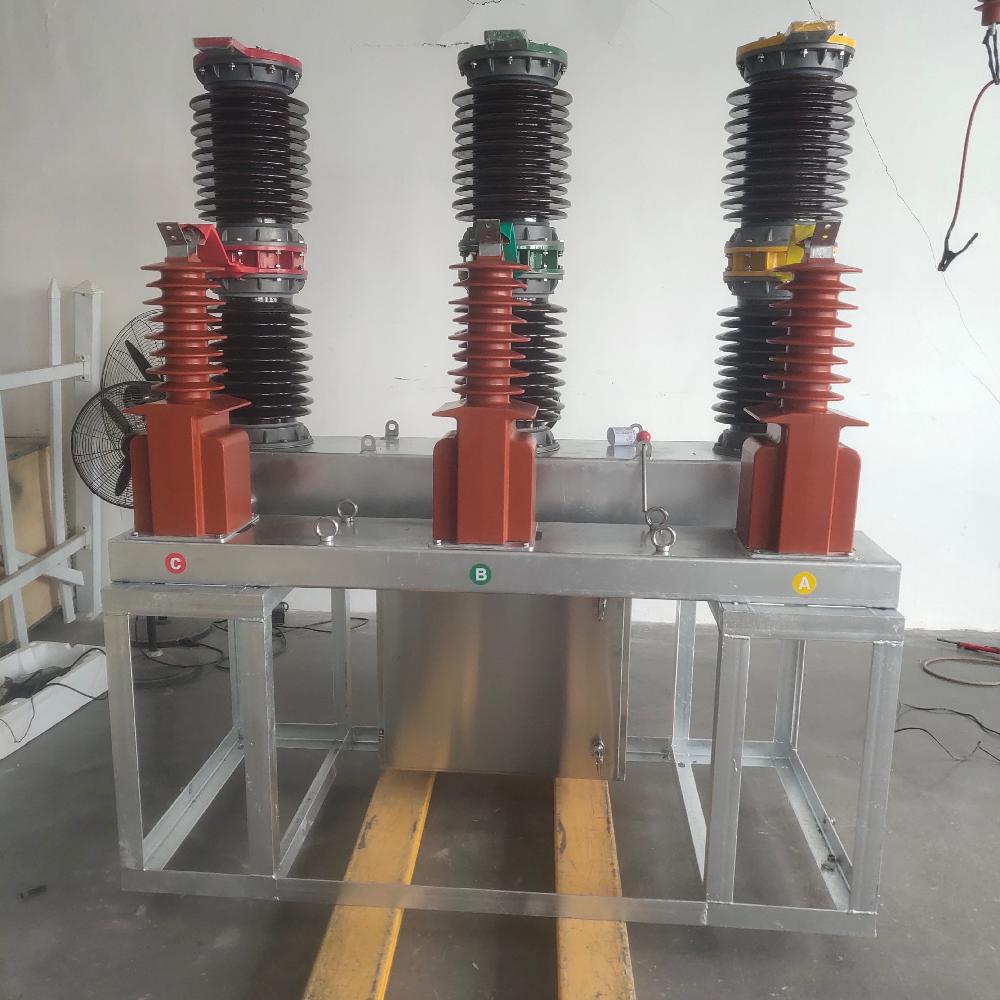

Пригодность вакуумных выключателей для отключения нагрузки на открытом воздухе и в суровых условиях

• Отключения нагрузки на открытом воздухе на питающих линиях напряжением 5–35 кВ

• Работы в пустынных, прибрежных или сильно холодных условиях

• Установки на опорах или на монтажных плитах для распределения электроэнергии

• Высокая механическая выносливость и герметичный вакуумный разрыватель

• Корпус, устойчивый к УФ-излучению и коррозии

• Широкий диапазон рабочих температур и сейсмическая прочность

• Поддержка управления через SCADA или радио/IoT для использования в интеллектуальных сетях

Как вакуумные генераторные выключатели автоматически защищают генераторные установки

• Защита от перегрузки: срабатывает, если нагрузка превышает заданную мощность (кВт) или ток

• Изоляция коротких замыканий и неисправностей: устраняет неисправности за несколько циклов сети, прежде чем обмотки генератора будут подвергнуты перегрузке

• Контроль напряжения и частоты (недостаток/избыток): отключает генератор от неисправной сети или нестабильной изолированной системы

• Автоматическое управление мощностью: работает совместно с контроллерами для отключения нагрузок, когда генератор приближается к предельному режиму

• Функция автоматического повторного замыкания: может повторно замыкаться после кратковременных неисправностей или успешной синхронизации

Это имеет критическое значение для объектов в России, где генераторы обеспечивают электроснабжение систем жизнеобеспечения, центров обработки данных и критических производственных линий. Правильно настроенный вакуумный генераторный выключатель поддерживает работу генератора в рамках номинальных параметров и при этом автоматически сохраняет максимально возможную нагрузку.
