5 ключевых вопроса, которые стоит задать перед покупкой отключающих выключателей

Вопрос 1: Возможность коммутации под нагрузкой против функции изоляции

При подборе компонентов для промышленных систем распределения электроэнергии первый из 5 ключевых вопросов перед покупкой отключающих выключателей касается принципиальных рабочих характеристик устройства. Нужно ли вам останавливать работающий электродвигатель, или вы просто проверяете, что цепь обесточена для проведения технического обслуживания? Перепутывание этих двух функций является основной причиной отказов коммутационного оборудования.

Понимание разницы: коммутация под нагрузкой и коммутация без нагрузки

Между отключающим выключателем с возможностью коммутации под нагрузкой и стандартным электрическим изолирующим выключателем (изолятором) существует принципиальное различие.

Выключатели с коммутацией под нагрузкой: Они оснащены технологиями гашения дуги (например, дугогасителями). Конструируются для безопасного прерывания тока при полностью включенном и работающем оборудовании.
Изоляторы без нагрузки: Назначены строго для функции изоляции. Они обеспечивают физический воздушный зазор только после того, как цепь будет обесточена предшествующим автоматическим выключателем.

Зона риска: электрическая дуга и отказ оборудования

Открытие изолятора без нагрузки при протекании тока — прямой путь к аварии. Без системы гашения дуги электрический ток перескакивает через зазор, образуя устойчивую дугу. Это приводит к следующим последствиям:

Катастрофическому повреждению оборудования: Плавлению контактов и выходу из строя коммутационного устройства.
Происшествиям с дуговым выбросом: Высокому риску взрыва и травмирования персонала.
Простой оборудования: Непланированным остановкам, стоимость которых составляет тысячи единиц валюты в час.

Предотвращение дуговых выбросов начинается с правильного выбора типа выключателя. Никогда не используйте стандартный изолятор для прерывания нагрузки.

Определение собственных потребностей

Для правильного выбора проанализируйте эксплуатационные требования:

Частая коммутация: Если выключатель используется для регулярного включения и выключения электродвигателей или оборудования, вам нужен прибор с указанным номиналом по мощности (в лошадиных силах) и возможностью коммутации под нагрузкой.
Изоляция при техническом обслуживании: Если выключатель используется только во время плановых остановок для обеспечения безопасности персонала, часто достаточно изолирующего выключателя с видимым разрывом — он также более экономически выгоден.

Рекомендация компании WEISHO: приоритет соответствия стандартам

В компании WEISHO считаем, что безопасность не подлежит обсуждению. Мы рекомендуем отдавать предпочтение конструкциям отключающих устройств, соответствующим требованиям МЭК, а также выключателям, сертифицированным по стандартам UL для вашего региона. Независимо от того, нуждаетесь ли вы в надежном решении для коммутации под нагрузкой или в высоковольтном изоляторе, убедитесь, что устройство имеет сертификацию, подтверждающую его способность выдерживать динамические нагрузки вашей системы. Предпочитайте модели, соответствующие стандарту IEC 62271 — это гарантирует их надежность в реальных условиях промышленной эксплуатации.

Вопрос 2: Видимый разрыв и соответствие требованиям по блокировке для обслуживания (LOTO)

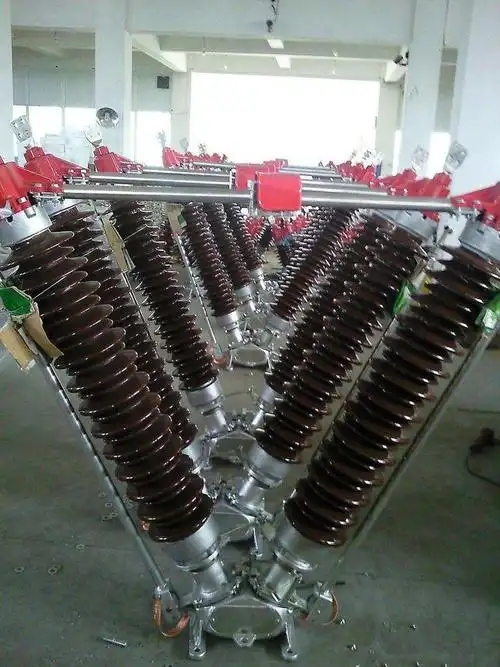

5 ключевых вопроса, которые стоит задать перед покупкой отключающих выключателей

Когда ремонтные бригады работают на линии, предположения неприемлемы. Основная задача электрического изоляционного выключателя — обеспечить четкое физическое разделение в цепи. Необходим изолятор с видимым разрывом, то есть воздушный зазор, который можно увидеть, чтобы убедиться в обесточивании оборудования. Современные индикаторы, конечно, полезны, но ничто не заменяет визуальную проверку открытых контактов для предотвращения случайного повторного подачи напряжения.

Совместимость с системой блокировки и маркировки (LOTO)

Для предприятий в США соблюдение норм OSHA является обязательным. Выключатель безопасности должен быть совместим с системой блокировки и маркировки (LOTO). Это означает, что рукоятка или приводной механизм должны иметь прочные места для навесных замков, гарантируя, что после открытия выключатель останется в этом положении до тех пор, пока соответствующий рабочий не снимет свою маркировку. В компании «Вейшо» мы проектируем ручные и электроприводные механизмы с учетом надежной блокировки, исключая несанкционированное включение в периоды важных ремонтных работ.

Подтверждаемое обесточивание

Разные конструкции имеют разные визуальные индикаторы. Лезвийные выключатели обеспечивают наиболее очевидный видимый разрыв, тогда как поворотные и вертикальноразрывные модели экономят пространство, но должны быть оснащены прозрачным окном или индикатором положения. Для обеспечения полной безопасности многие наши отключающие устройства механически блокируются с заземляющим выключателем. Такое сочетание не только изолирует питание, но и автоматически заземляет нагрузочную сторону, разряжая статические остаточные заряды и обеспечивая безопасность прикасания к системе.

Вопрос 3: Номиналы напряжения, тока и экологические характеристики

Выбор правильного высоковольтного отключающего выключателя начинается с точного соответствия электрических номиналов конкретной схеме вашей системы. Предположения здесь недопустимы: номинальное напряжение должно совпадать с параметрами вашей сети — обычно от 12 кВ для средневольтных распределительных сетей до 126 кВ для систем электропередач. Не менее важна номинальная длительная токовая нагрузка — в линейке продукции «Вейшо» это обычно 630 А, 800 А или 1250 А, которая определяет максимальную нагрузку, которую выключатель может выдерживать бесконечно без перегрева. Если вы не уверены в базовых требованиях, изучение основ принципов работы отключающего выключателя поможет разобраться в разнице между номинальным и максимальным напряжением.

Помимо нормального режима работы, необходимо проверить номиналы кратковременной выдерживаемой тока (Icw) и пиковой выдерживаемой нагрузки. Эти параметры гарантируют, что выключатель физически выдержит сильные тепловые и механические нагрузки при коротком замыкании до момента отключения защитными устройствами верхнего уровня.

Основные экологические требования:

Защита корпуса: Для наружной установки используйте наружные отключающие выключатели с защитой не ниже NEMA 3R или NEMA 4X (по стандарту IEC это обычно IP54 и выше), предотвращая попадание дождя, льда и пыли.
Коррекция номиналов по высоте над уровнем моря: Стандартная воздушная изоляция рассчитана на высоту 1000 метров. Если объект расположен выше, разреженный воздух снижает диэлектрическую прочность, поэтому требуется оборудование с скорректированными номиналами или специализированные конструкции на основе вакуума или SF6.
Уровень загрязнения: В прибрежных или промышленных районах с высокой концентрацией загрязнений солевой туман и другие вредные вещества могут нарушить работу изоляторов. Рекомендуем проверять величину пробивного пути и выбирать изоляторы из силиконового каучука или высококачественной фарфоровой керамики для предотвращения поверхностных пробоев.

Вопрос 4: Механические и электрические блокировки

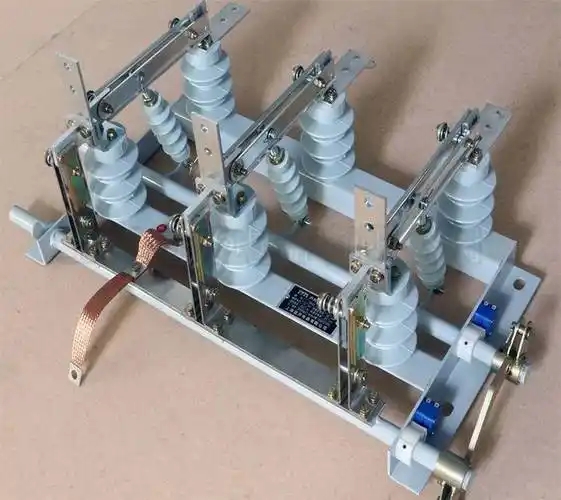

5 ключевых вопроса, которые стоит задать перед покупкой отключающих выключателей

Безопасность — это не только обучение, но и инженерные решения, исключающие возможность ошибки. В промышленных системах распределения электроэнергии человеческий фактор может привести к катастрофическим последствиям. Именно для этого существуют механические и электрические блокировки. Они обязывают выполнять операции в строгой последовательности, гарантируя, что отключающий выключатель нельзя открыть под нагрузкой, если только он специально не предназначен для работы в условиях дугового разрыва цепи.

Предотвращение человеческих ошибок за счет интеллектуальной интеграции

Нужна система, в которой отключающий выключатель, заземляющий выключатель и главный автоматический выключатель работают в тандеме. Качественная блокировка обеспечивает возможность закрытия заземляющего выключателя только при полностью открытом главном отключающем устройстве. Она взаимодействует в связке с вашим SF6-автоматическим выключателем, гарантируя полное обесточивание цепи до момента начала любых работ с оборудованием. Без таких защитных мер даже кратковременное снижение концентрации может привести к дуговой вспышке или взрыву оборудования.

«Пять правил предотвращения» для безопасности подстанций

Мы строго соблюдаем «Пять правил предотвращения» — стандарт для любого монтажа высоковольтных отключающих выключателей. Эти правила являются непреложными для защиты персонала:

Предотвращение открытия или закрытия отключающего выключателя под нагрузкой
Предотвращение закрытия заземляющего выключателя в работающей цепи
Предотвращение подачи напряжения в цепь при закрытом заземляющем выключателе
Предотвращение случайного доступа в зоны с поданным напряжением
Предотвращение ошибок при эксплуатации автоматических выключателей

Особенность продукции WEISHO: надежные системы блокировки

В компании WEISHO мы не экономим на безопасных механизмах. Наши решения с отключающими выключателями оснащены прочными, долговечными системами блокировки, разработанными для тяжелых промышленных условий. В отличие от дешевых аналогов, которые быстро заклинивают или изнашиваются, наши блокировки выдерживают тысячи циклов работы. Независимо от того, используете ли вы стандартный изолятор или специализированный выключатель разрыва под нагрузкой, мы гарантируем сохранность механической логики работы — для защиты ваших ремонтных бригад при каждом выполнении процедуры блокировки оборудования.

Вопрос 5: Полная стоимость владения (TCO)

Глянуть дальше, чем цена на этикетке

При изучении руководства по выбору отключающего выключателя очень соблазнительно сосредоточиться только на первоначальной стоимости покупки. Однако цена приобретения составляет всего лишь небольшую часть расходов на весь 30-летний эксплуатационный срок оборудования. Дешевый выключатель, который преждевременно выйдет из строя, приведет к дорогостоящим простоям, затратам на экстренную замену и потенциальным опасностям для безопасности. Мы ориентируемся на полную стоимость владения (TCO), учитывая эффективность монтажа, интервалы технического обслуживания и ожидаемый срок службы под нагрузкой.

Механическая долговечность и техническое обслуживание

Надежность определяется механической долговечностью. Промышленные системы распределения электроэнергии требуют выключателей, способных выдерживать тысячи операций без заклинивания или смещения деталей.

Классы долговечности: Выбирайте выключатели с классом долговечности M1 (1 000 циклов) или M2 (более 2 000 циклов) — это гарантия долгой службы.
Необходимость технического обслуживания: Низкокачественные механизмы требуют частой смазки и регулировки.
Стоимость простоев: Каждый час простоя объекта из-за обслуживания выключателей обходится значительно дороже, чем разница в цене между стандартным и премиальным устройством.

Материалы имеют значение: долговечность в конструкции

Материалы, используемые при производстве, напрямую влияют на полную стоимость владения. Мы отдаем предпочтение контактам с серебряным покрытием, чтобы минимизировать контактное сопротивление и предотвратить переheating — частую причину выхода дешевых аналогов из строя. Металлические крепежные элементы из нержавеющей стали обязательны для защиты от коррозии в агрессивных условиях. Чтобы понять, что отличает надежное оборудование от потенциальной угрозы, стоит разобраться, как оценить качество высоковольтных отключающих выключателей до подписания заказа на поставку. Высококачественная изоляция и прочная конструкция корпуса гарантируют, что выключатель выдержит экологические нагрузки и не потребует преждевременной замены.

Выключатели с плавкими вставками и без: эксплуатационные расходы

Выбор между отключающим выключателем с плавкими вставками и без них также влияет на структуру долгосрочных расходов:

Выключатели с плавкими вставками: Первоначальная стоимость оборудования ниже, чем у автоматических выключателей, но есть повторяющиеся расходы на запасы и замену плавких вставок после срабатывания при коротком замыкании. Они обеспечивают отличную высокую коммутационную способность для цепей электродвигателей.
Выключатели без плавких вставок: Эти устройства выполняют строго функцию изоляции. Они имеют более низкие расходы на техническое обслуживание (нет необходимости покупать плавкие вставки), но требуют обязательной установки защитного автоматического выключателя на входе в цепь.

Уравновешивание всех этих факторов гарантирует, что вы покупаете не просто выключатель, а инвестируете в надежное активное имущество, которое не обременит ваш бюджет скрытыми расходами на обслуживание в будущем.

5 ключевых вопроса, которые стоит задать перед покупкой отключающих выключателей

Быстрый сравнение: отключающие выключатели с плавкими вставками и без

Выбор между отключающим выключателем с плавкими вставками и без них часто зависит от вашей стратегии защиты и существующей схемы цепи. В компании «Вейшо» мы сталкиваемся с таким выбором ежедневно при конфигурировании кольцевых распределительных устройств (КРУ) и комплектных шкафов. Вам нужно решить: выполняет ли выключатель только функцию изоляции, или ему необходимо активно защищать оборудование на стороне нагрузки.

Когда выбирать отключающие выключатели с плавкими вставками

Если в вашей схеме отсутствует защита от перегрузки на входе, отключающий выключатель с плавкими вставками — правильный выбор. Эти устройства сочетают в себе функцию изоляции выключателя и защиту от коротких замыканий плавкими вставками.

Защита оборудования: Необходима для защиты трансформаторов и электродвигателей от коротких замыканий и перегрузок без высоких затрат на вакуумные автоматические выключатели.
Ограничение токов короткого замыкания: Плавкие вставки реагируют быстрее многих механических автоматических выключателей, ограничивая тепловую энергию (I²t), передаваемую на оборудование во время короткого замыкания.
Экономичность: Для многих средневольтных приложений комбинация выключателя разрыва под нагрузкой с плавкими вставками значительно дешевле, чем полноценная установка с автоматическим выключателем.

Когда выбирать отключающие выключатели без плавких вставок

Отдайте предпочтение отключающему выключателю без плавких вставок (изолятору), если на входе цепи уже установлен полнофункциональный автоматический выключатель для защиты.

Простая изоляция: Основная задача — создать видимый разрыв для обеспечения безопасности во время ремонта и соответствия требованиям системы блокировки и маркировки (LOTO).
Минимальные затраты на обслуживание: Нет необходимости запасать и заменять плавкие вставки после срабатывания; достаточно просто сбросить автоматический выключатель на входе.
Компактный дизайн: Без держателей для плавких вставок эти устройства занимают меньше места, что делает их идеальным выбором для тесных помещений в компактных подстанциях.

Обзор в табличном виде

Характеристика	Разъединитель с плавкими вставками (Выключатель-предохранитель)	Разъединитель без плавких вставок (Изолятор)
Основное назначение	Изоляция + Защита от перегрузок	Только изоляция
Уровень защиты	Высокий (Защита от коротких замыканий и перегрузок)	Отсутствует (Полностью зависит от устройства выше по схеме)
Обслуживание	Требует замены плавких вставок после возникновения неисправности	Минимальное (Только проверка механических узлов)
Стоимость	Средняя	Низкая
Рекомендуемая область применения	Защита трансформаторов, ввод электроэнергии в здание	Изоляция во время технического обслуживания, секционирование сетей

5 ключевых вопроса, которые стоит задать перед покупкой отключающих выключателей

Часто задаваемые вопросы: Покупка разъединителей

Определение технических требований к разъединителям и изоляторам может быть непростой задачей. Ниже приведены честные ответы на самые распространенные вопросы, которые наши инженеры компании Weisho получают от специалистов по закупкам и менеджеров объектов.

В чем основное различие между разъединителем и автоматическим выключателем?

Это ключевое различие в системах распределения электроэнергии. Автоматический выключатель предназначен для автоматического отключения электропитания при возникновении неисправностей (например, короткого замыкания или перегрузки) и является защитным устройством. Напротив, разъединитель (или изолятор) в первую очередь используется для визуальной изоляции участка цепи в целях безопасности во время технического обслуживания.

Стандартный изолятор не может разрывать ток нагрузки, в то время как разъединитель с возможностью разрыва нагрузки позволяет вручную отключать ток при нормальной эксплуатации. Однако разъединители, как правило, не обеспечивают автоматическую защиту от неисправностей, если они не оснащены плавкими вставками. Для более подробного изучения работы защитных устройств при возникновении неисправностей ознакомьтесь с нашими материалами о схемах отключения высоковольтных шкафов-распределителей.

Нужен ли мне разъединитель с плавкими вставками для электродвигателя?

Ответ зависит от наличия защиты на предыдущих этапах схемы. Если на основном питающем кабеле уже установлен автоматический выключатель, подобранный по параметрам для защиты электродвигателя, то для локальной изоляции во время обслуживания часто достаточно обычного разъединителя без плавких вставок (что соответствует требованиям NEC о расположении устройства «в поле зрения»). Однако если вам нужна локальная защита от коротких замыканий, или если номинал автоматического выключателя на предыдущем этапе слишком высок для конкретного электродвигателя, разумным выбором будет разъединитель с плавкими вставками. Он обеспечивает одновременно и изоляцию, и целенаправленную защиту.

Какой класс защиты по стандарту NEMA требуется для наружных разъединителей?

Для большинства промышленных применений на открытом воздухе в США базовым стандартом является класс защиты NEMA 3R. Он обеспечивает защиту от падающих дождей, мокрого снега и образования льда на поверхности устройства. Однако если ваш объект расположен в прибрежной зоне с морской солью в воздухе или на химическом предприятии с агрессивными веществами, мы рекомендуем выбрать класс защиты NEMA 4X. Корпуса таких устройств, как правило, изготовлены из нержавеющей стали, что предотвращает коррозию и не позволяет нарушить работу внутренних механизмов. Как производители разъединителей, мы проверяем эти экологические классы защиты во время типовых испытаний, чтобы гарантировать долговечность оборудования.

Как убедиться, что разъединитель соответствует требованиям системы блокировки и маркировки (LOTO)?

Совместимость с системой блокировки и маркировки (Lockout Tagout, LOTO) — это не просто функция, а обязательное требование безопасности по закону. Соответствующий разъединитель должен иметь ручку или механизм, который можно физически заблокировать в положении «ОТКЛЮЧЕНО» с помощью навесного замка.

Визуальная проверка: Должна быть возможность увидеть физическое разрывание контактов (видимый разрыв) или наличие надежного механического индикатора положения.
Механический блокировщик: Дверца корпуса не должна открываться, если разъединитель находится в положении «ВКЛЮЧЕНО», а разъединитель не должен включаться при открытой дверце корпуса (за исключением случаев, когда это делает квалифицированный персонал с использованием специальных разрешений).

Могут ли стандартные разъединители использоваться при установке на большой высоте над уровнем моря?

Не всегда. Стандартные разъединители обычно рассчитаны на эксплуатацию на высоте до 1 000 метров (3 300 футов) над уровнем моря. При превышении этой высоты воздух становится более разреженным, что снижает его изоляционные свойства и теплоотводящие способности.

Требуется снижение номинала: Для объектов на большой высоте (например, шахт в Колорадо или проектов в Андах) оборудование должно эксплуатироваться с сниженным номиналом.
Диэлектрическая прочность: Возможно, потребуется увеличить расстояние между токоведущими частями, чтобы предотвратить пробои.

Всегда консультируйтесь с нашими инженерами по поводу конкретных условий вашего объекта. Мы можем адаптировать конструкцию, чтобы стоимость разъединителей включала необходимые модификации для безопасной эксплуатации на большой высоте — лучше это сделать сразу, чем рисковать отказом стандартных серийных изделий.
