**Вакуумный выключатель 24 кВ (VCB)** является важным устройством управления и защиты в сетях распределения электроэнергии среднего напряжения. Вакуумные выключатели компании Weisho Electric работают по принципу вакуумного гашения дуги. При возникновении неисправности или поступлении команды на переключение контакты внутри постоянно герметичного **вакуумного прерывателя** размыкаются. Образующаяся металлическая дуга гасится за миллисекунды благодаря высокой диэлектрической прочности вакуума, что обеспечивает эффективную изоляцию цепи.

Наши конструкции, включая модели ZN63(VS1)-24 для внутренней установки и ZW32-24 для наружной установки, созданы в соответствии с инженерной философией «Установил и забыл». Это гарантирует, что прерыватели не требуют обслуживания в течение всего срока службы, устраняя необходимость в мониторинге газа или обращении с маслом, что было характерно для более старых технологий.

Роль в средненых электроэнергетических системах

• Защита оборудования: Защищает дорогостоящие агрегаты — трансформаторы, банки конденсаторов, линии электропередач — от электросудорог и перенапряжений.

• Непрерывность работы: Минимизирует время простоя на промышленных предприятиях, в подстанциях и объектах возобновляемых источников энергии (ветровые и солнечные электростанции).

• Экологичность эксплуатации: В отличие от выключателей на SF₆, наша вакуумная технология не выбрасывает парниковых газов, что соответствует глобальным целям экологической устойчивости.

Соответствие международным стандартам ИЭК и АНСИ

Основные стандарты соответствия:

• ИЭК 62271-100: Высоковольтные коммутационные и регулирующие устройства.

• ГОСТ 1984: Национальный стандарт на высоковольтные выключатели переменного тока.

• Сертификаты ISO: Наши производственные площадки сертифицированы по ISO 9001 (менеджмент качества), ISO 14001 (экологический менеджмент) и ISO 45001 (охрана труда и промышленной безопасности).

Эти сертификаты гарантируют стабильную диэлектрическую производительность, механическую прочность класса M2 и безопасную работу каждого устройства при номинальных параметрах.

Основные характеристики и преимущества вакуумных выключателей на 24 кВ

Наша серия вакуумных выключателей на 24 кВ разработана как основное средство защиты в ваших сетях электроснабженияМы ориентируемся на создание решения по принципу «установил и забыл», которое минимизирует время простоя и максимально повышает безопасность эксплуатации – как в закрытых подстанциях, так и в суровых внешних условиях.

Передовая технология вакуумных разрядников

• Нулевой выброс: Экологически безопасная альтернатива выключателям на SF₆, исключающая проблемы с выбросом парниковых газов.

• Без обслуживания: На весь срок эксплуатации не требуется контроля газового давления или замены трансформаторного масла.

• Низкое контактное сопротивление: Гарантирует минимальные потери мощности в режиме нормальной работы.

Высокая диэлектрическая прочность и технология моноблочных герметизированных полюсов

Для наружных эксплуатационных условий, как у модели ZW32-24, мы используем прочные корпуса из нержавеющей стали и изоляцию из силиконового каучука, обеспечивающие устойчивость к экстремальным погодным явлениям. Такое конструктивное решение эффективно предотвращает пробои из-за конденсации, солевого тумана или песчаных бурь.

Показатели диэлектрической прочности

Высокая эксплуатационная надежность и защитные блокировки

Безопасность эксплуатации усилена за счет механических и электрических защитных блокировок. Они исключают неправильные операции, например, замыкание выключателя при неисправном положении тележки или включенном заземляющем выключателе.

Компактная конструкция для экономии места при монтаже

Благодаря модульности наши ВВ эффективно сочетаются с другими важными компонентами коммутационного оборудования – например, с отключающими выключателями для внутреннего монтажа – обеспечивая полную изоляцию цепи и безопасность работы. Независимо от выбора стационарной или выдвижной модели, компактные размеры позволяют уменьшить общую площадь комнаты коммутационного оборудования и снизить затраты на строительство.

Технические характеристики и эксплуатационные параметры

Наши вакуумные выключатели на 24 кВ разработаны для удовлетворения высоких требований современных распределительных сетей.Строгое соблюдение стандартов ИЭК 62271-100 и ГОСТ 1984 гарантирует стабильную работу каждого устройства в промышленных и энергетических системах. Ниже приведены ключевые технические параметры серий ZN63(VS1)-24 и ZW32-24.

Номинальное напряжение и токопроводящая способность

• 630 А: Идеально подходит для стандартных питающих цепей.

• 1250 А и 1600 А: Рекомендуются для распределительных трансформаторов средней мощности.

• 2000 А и 2500 А: Разработаны для главных вводов и тяжелых промышленных нагрузок.

Номинальная коммутационная и пробивная способность при коротком замыкании

• Номинальная коммутационная способность при коротком замыкании: Доступны варианты 20 кА, 25 кА и 31,5 кА.

• Порядок коммутации: Стандартный цикл O–0,3 с–CO–180 с–CO обеспечивает возможность быстрой повторной замыкания.

• Гашение дуги: Вакуумная среда исключает риск взрыва и обеспечивает быструю восстановление диэлектрических свойств.

Для подробного подбора коммутационной способности под уровень коротких замыканий в вашей сети обратитесь к нашему руководству по выбору вакуумных выключателей.

Уровни механической и электрической прочности

Стандартные условия эксплуатации и окружающей среды

• Проверочное напряжение промышленной частоты (1 мин): 65 кВ

• Импульсное пробивное напряжение от молнии: 125 кВ / 145 кВ

Совместимость внутренних моделей (ZN63-24):Разработаны для интеграции в коммутационные шкафы серии KYN28, имеют свойства защиты от конденсации.

Основные типы и конфигурации

Мы понимаем, что каждый проект электроснабжения имеет уникальные требования. Чтобы удовлетворить эти разнообразные потребности, мы предлагаем линейку вакуумных выключателей на 24 кВ в различных конфигурациях, обеспечивая бесшовную интеграцию в вашу конкретную энергетическую инфраструктуру. Независимо от того, нуждаетесь ли вы в защите закрытой подстанции или грубой наружной линии сельской местности — у нас есть подходящая модель.

Внутренние и наружные вакуумные выключатели на 24 кВ

В отличие от них, наружные решения, например ZW32-24, созданы для работы в суровых условиях. Эти устройства оснащены коррозионно-стойкими корпусами из нержавеющей стали и обладают свойствами защиты от конденсации. Они успешно прошли испытания на устойчивость к льду, дождю, песчаным бурям и солевому туману, что делает их идеальным выбором для защиты электросетей сельской местности и открытых объектов инфраструктуры.

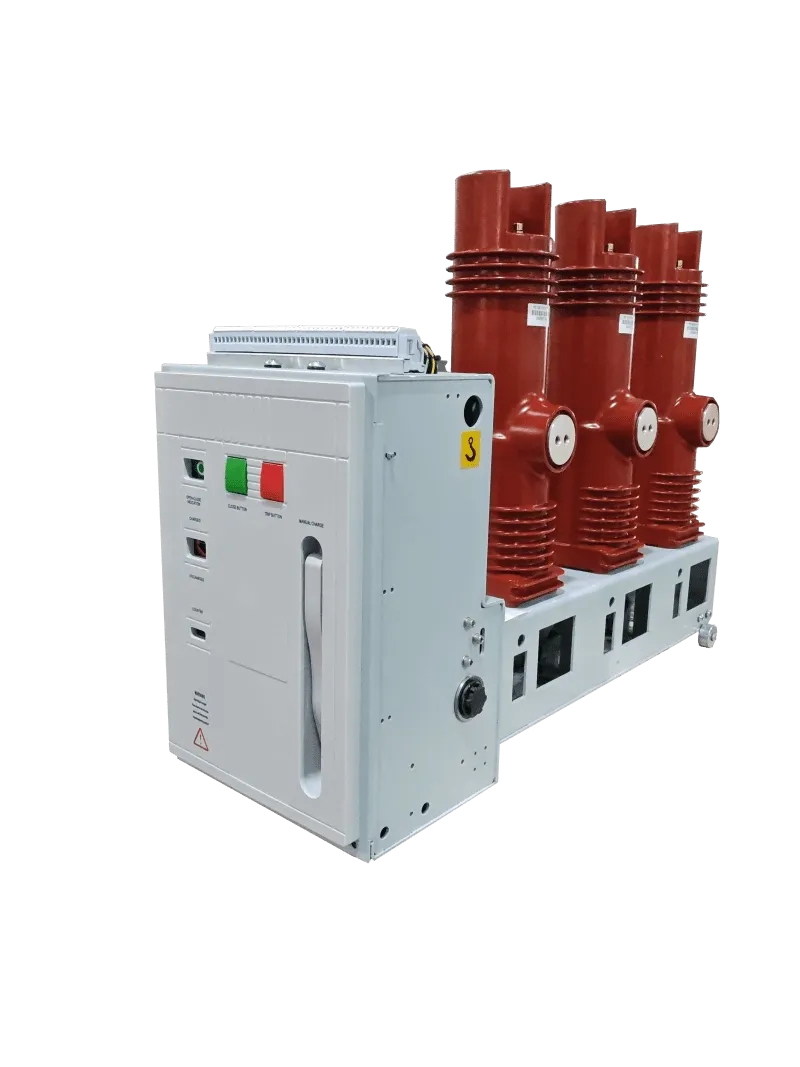

Стационарные и выдвижные (тележные) модели

• Стационарная модель: Выключатель крепится непосредственно к корпусу коммутационного шкафа болтами. Это экономичное решение для объектов, где частая демонтаж не требуется.

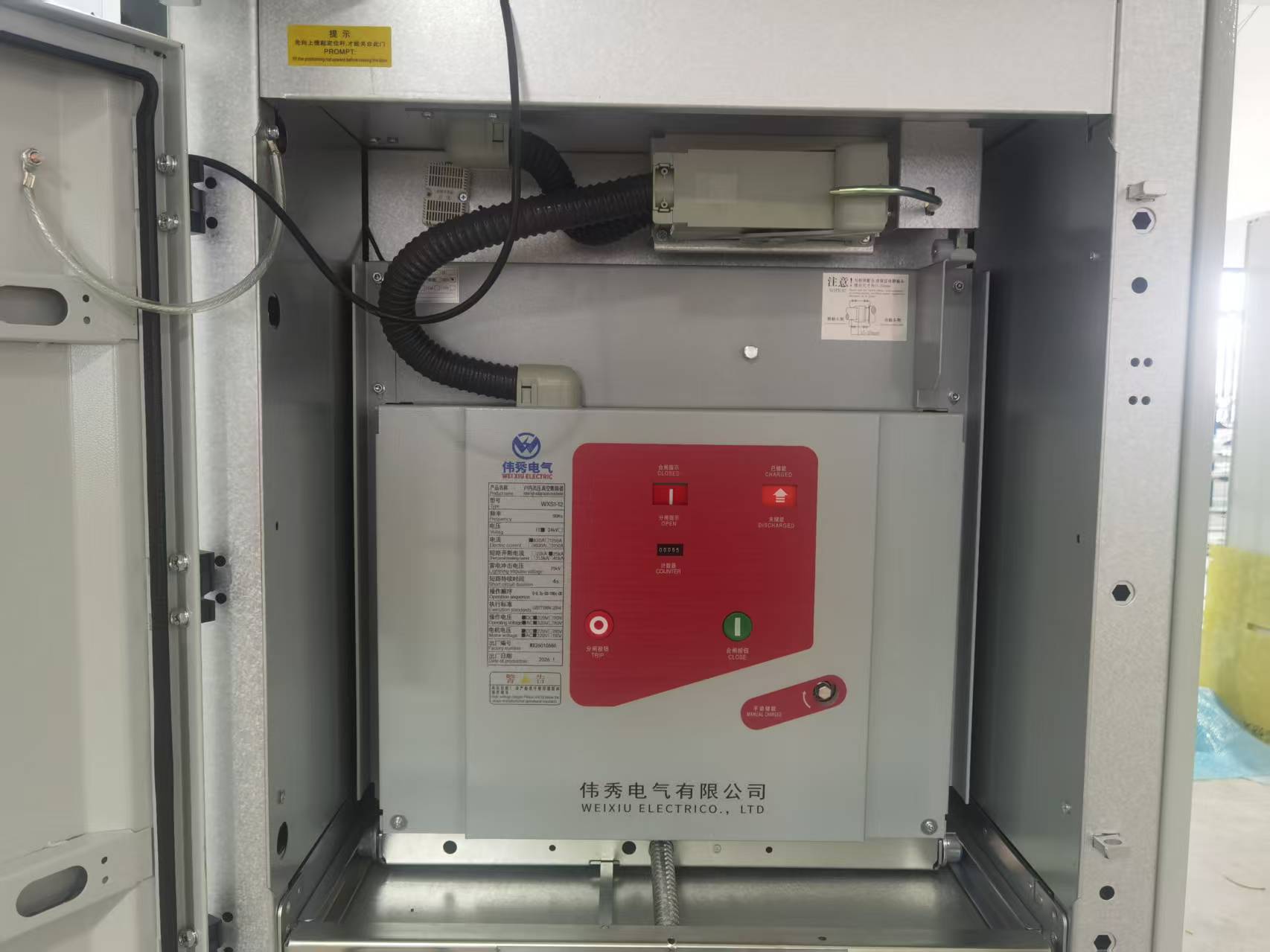

• Выдвижная (тележная) модель: Конструкция позволяет легко вводить и выводить ВВ из коммутационного шкафа серии KYN28. Это упрощает техническое обслуживание и испытания на безопасность, поскольку устройство можно физически изолировать без демонтажа шин.

При планировании энергетической инфраструктуры важно выбрать поставщика коммутационного оборудования, предлагающего такие гибкие конфигурации — это залог долгосрочной эффективности эксплуатации.

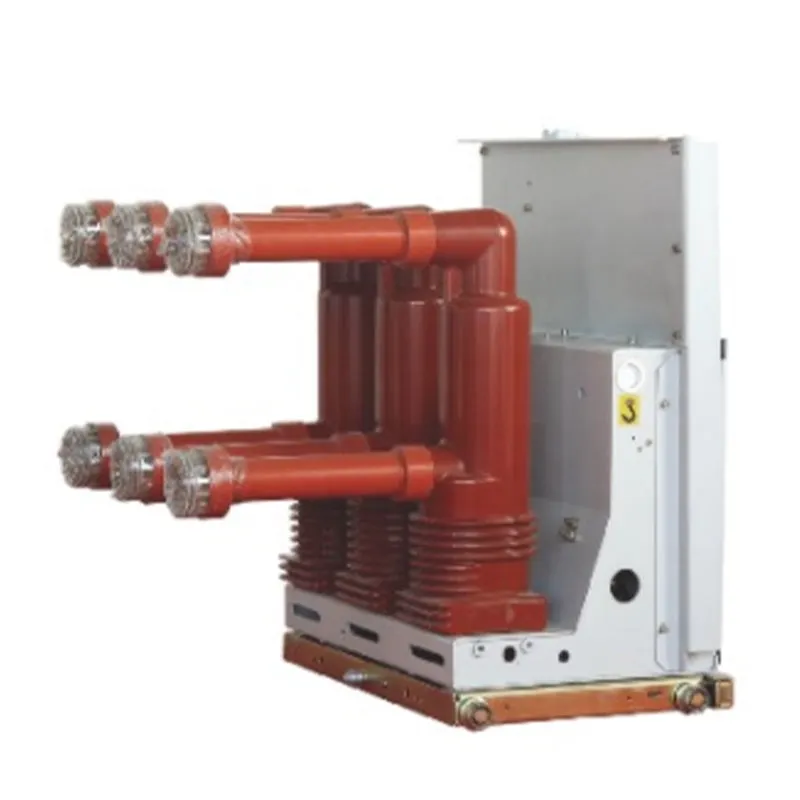

Боковой и фронтальный расположение коммутационного механизма

Чтобы адаптироваться к разной глубине шкафов и ограничениям по компоновке, мы предлагаем варианты расположения механизма. Стандартное фронтальное размещение используется для моделей серии ZN63(VS1)-24 (соответствует конструкции стандартных шкафов KYN28), но мы также можем адаптировать устройства под конкретные пространственные требования. Эта гибкость позволяет заменять старые выключатели на существующих объектах без полной реконструкции основной цепной структуры.

Автоматические перезаключатели для воздушных линий электропередач

Для наружных распределительных сетей непрерывность электросupplyции критически важна. Наши модели ZW32-24 часто используются в качестве автоматических перезаключателей. В сетях сельской местности большинство неисправностей носят временный характер (например, контакт линии с ветвями деревьев). Вместо постоянного отключения и возникновения аварийной ситуации перезаключатель может отключиться и быстро снова замыкнуть цепь, устранив временную неисправность. Такой подход «установил и забыл» значительно повышает надежность сетей и снижает потребность в выездах ремонтных бригад на удаленные объекты для устранения мелких неполадок.

Конструкция и внутренняя структура

Интегрированные пружинные или постояннымагнитные коммутационные механизмы

В компании «Вэйшоу Электрик» вакуумные выключатели на 24 кВ оборудуются надежными коммутационными механизмами, разработанными с учетом требований долговечности. Модели ZN63(VS1)-24 обычно оснащаются модульным пружинным механизмом. В его состав входят пружина замыкания, пружина размыкания и передающие элементы, объединенные в единое целое. Такое интегрированное решение обеспечивает точную синхронизацию при выполнении цикла работы O–0,3 с–CO–180 с–CO. Для специальных наружных приложений (например, модели ZW32-24) механизм размещается в герметичном кожухе, защищающем от коррозии, что гарантирует надежное накопление и высвобождение энергии даже после длительного простоя.

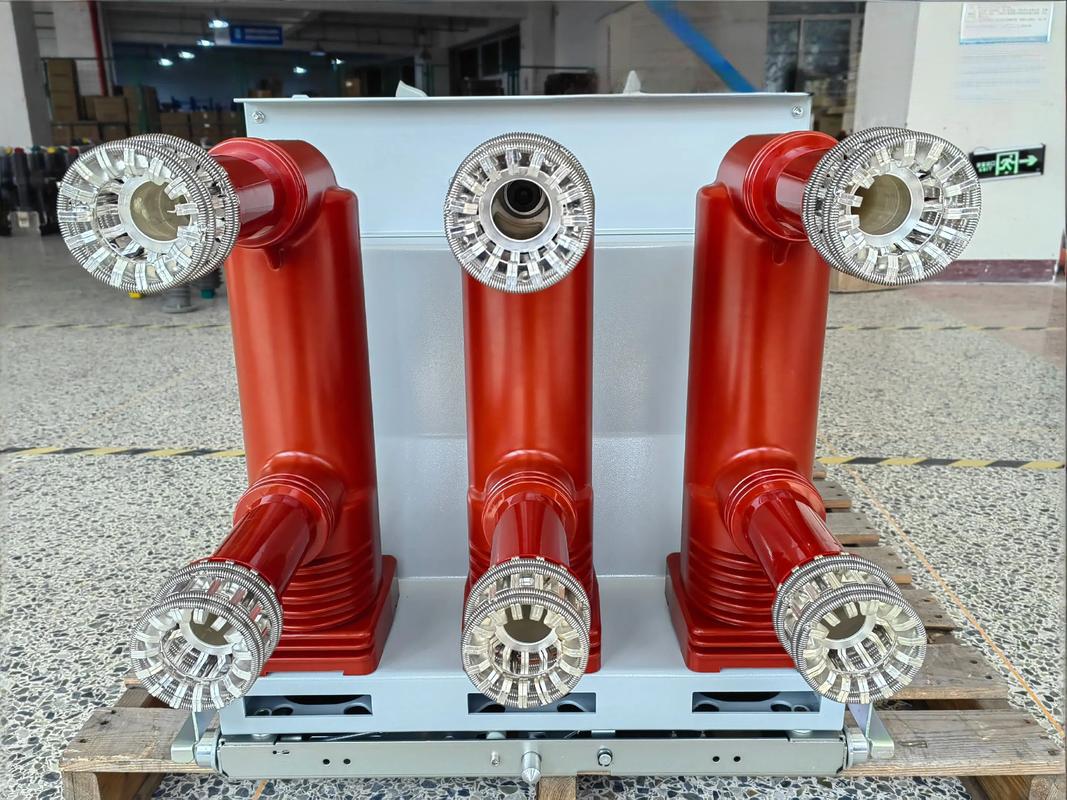

Структура основной цепи: изоляционные втулки и моноблочные герметизированные полюсы

• Изоляционные цилиндры: Используют воздух и композитные материалы для изоляции; подходят для стандартных условий эксплуатации.

• Моноблочные герметизированные полюсы: Вакуумный разрядник и токопроводящие соединения постоянно заливаются эпоксидной смолой.

Такая герметизированная конструкция обеспечивает режим «без обслуживания» на весь срок эксплуатации, защищая разрядник от пыли, влаги и конденсации, а также значительно снижая риск внешних пробоев.

Вспомогательные выключатели и контрольные модули

Надежная логика управления является «мозгом» выключателя. Наши устройства оснащаются высокопроизводительными вспомогательными выключателями, которые передают точную информацию о состоянии выключателя (разомкнут/замкнут) в центральную систему управления. Эти выключатели механически связаны с главным валом для обеспечения синхронизации. Контрольные модули разработаны для работы с определенными напряжениями катушек размыкания и замыкания, гарантируя быстрый отклик при возникновении неисправностей. Эта точность критически важна при интеграции ВВ в сложные коммутационные шкафы или компактные кольцевые распределительные устройства для автоматизации распределительных сетей.

Соединения вторичной цепи и компоновка клемм

Мы проектируем вторичную цепь с максимальным удобством и безопасностью для пользователя. Для выдвижных (тележных) моделей, используемых в шкафах KYN28, применяются надежные авиационные вторичные разъемы. Они обеспечивают прочное электрическое соединение для контрольных сигналов и блокировок при вводе выключателя в рабочее положение. Клеммы имеют четкую маркировку и удобную компоновку, что упрощает испытания и устранение неполадок. Кабели защищены внутри каркаса от механических повреждений во время эксплуатации и транспортировки.

Типовые сценарии применения

Наши вакуумные выключатели на 24 кВ разработаны для использования в качестве основного элемента различных энергетических систем. От стабилизации энергосетей до защиты критически важных промышленных механизмов — эти устройства обеспечивают надежность, необходимую для современной инфраструктуры.

Подстанции распределения электроэнергии и защита сетей

В подстанциях распределения электроэнергии 24-кВ VCB действует как основной механизм защиты от неисправностей. Мы разрабатываем эти выключатели с учетом жестких требований к переключению токов нагрузки и мгновенному устранению коротких замыканий. Для наружных сельских сетей наши модели ZW32-24, устанавливаемые на опорах, необходимы для изоляции неисправностей и поддержания стабильности линии. Во многих случаях применения воздушных линий, интеграция надежного [автоматического реклоузера] (https://www.weishoelec.com/product/auto-recloser/) гарантирует, что переходные неисправности не приводят к длительным отключениям, что значительно повышает показатели надежности энергосистемы.

Промышленные производственные и горные объекты

• Электродуговые печи: обеспечивают частую коммутацию, необходимую для управления процессами плавки.

• Конденсаторные батареи: разработаны для коммутации емкостных токов при коррекции коэффициента мощности.

• Мощные электродвигатели: гарантируют надежную защиту крупных двигателей, используемых в горнодобывающей и производственной сферах.

Высокий механический ресурс (класс М2) позволяет нашим устройствам выдерживать повторяющиеся циклы работы, характерные для этих отраслей, без частого технического обслуживания.

Водородная энергетика: интеграция ветровых и солнечных электростанций

С изменением структуры мирового энергоснабжения наши вакуумные выключатели 24 кВ становятся ключевым элементом проектов по возобновляемым источникам энергии. Солнечные и ветровые электростанции требуют надежных коммутационных устройств для подключения генераторов к основной сети. Наша технология обеспечивает безопасную синхронизацию и эффективную изоляцию оборудования во время технического обслуживания или возникновения неисправностей. Технология твердотельной изоляции и вакуумных разрядников обеспечивает необходимую диэлектрическую прочность для работы с переменными потоками мощности, характерными для ветровых и солнечных объектов.

Инфраструктурные и городские энергосистемы зданий

Городская инфраструктура требует компактных и безопасных решений для распределения электроэнергии. Наши внутренние выключатели ZN63(VS1)-24 широко используются в многоэтажных зданиях, больницах и транспортных узлах, где ценится каждый квадратный метр. Эти устройства легко интегрируются в стандартные шкафы распределительного оборудования, обеспечивая надежную подачу электроэнергии на критически важные объекты. Понимание различий между конструкциями шкафов распределительного оборудования и щитов управления помогает менеджерам объектов выбрать оптимальную схему защиты, но независимо от типа корпуса наши вакуумные выключатели обеспечивают основные показатели безопасности и гашения дуги, необходимые в густонаселенных районах.

Монтаж, эксплуатация и техническое обслуживание

Руководство по монтажу и гибкие варианты установки

Для наружного распределения электроэнергии выключатель ZW32-24 предлагает универсальные варианты установки. Его можно легко смонтировать на одинарных или двойных опорах. Корпус из нержавеющей стали исключает необходимость дополнительных погодозащитных кожухов, что делает устройство полноценным решением «подключи и работай» для сельских сетей и объектов возобновляемых источников энергии.

Режимы планового осмотра и технического обслуживания

Рекомендуемый график технического обслуживания:

• Визуальный осмотр: Проверять изоляционные цилиндры и тяги управления на наличие пыли или конденсата (очищать сухой тканью).

• Смазка механизма: Смазывать точки трения пружинного привода управления каждые 2000 операций или ежегодно.

• Проверка клемм: Убедиться в надежном закреплении первичных и вторичных цепей для предотвращения перегрева.

Заменяемость компонентов выдвижного тележка

При необходимости выноса выключателя на офлайн-сервисное обслуживание операторы могут сразу заменить его запасной тележкой той же номинальной мощности. Эта модульная конструкция исключает необходимость механических регулировок шкафа распределительного оборудования, позволяя восстановить подачу электроэнергии на объект за несколько минут вместо нескольких часов.

Меры безопасности и диагностика неисправностей

Безопасность является основной принципом при разработке наших изделий. Наши вакуумные выключатели напряжением 24 кВ оснащены надежными механическими и электрическими блокировками, предотвращающими опасные неправильные операции — например, выдвижение или заправку тележки при закрытом положении выключателя.

Диагностика распространенных неисправностей:

Подбор правильного вакуумного выключателя на 24 кВ имеет критическое значение для обеспечения стабильности работы электросетей и минимизации времени простоя оборудования. Компания Weisho Electric помогает инженерам и менеджерам закупок подобрать оборудование с нужными техническими параметрами в соответствии с реальными эксплуатационными требованиями, гарантируя, что выбранное устройство станет надежной основной защитной системой.

Оценка потребностей нагрузки и пропускной способности системы

• Номинальный ток: 630 А, 1250 А, 1600 А, 2000 А, до 2500 А

• Ток коммутации короткого замыкания: 20 кА, 25 кА, 31,5 кА

Для точной координации защитных функций вакуумный выключатель обычно работает в паре с токовым трансформатором, который обеспечивает точное обнаружение неисправностей. Гарантия совместимости этих компонентов является жизненно важным условием для безопасности всей подстанции.

Сравнение стационарных и выдвижных конструкций

Для критически важных инфраструктурных объектов, где необходимо свести время простоя к минимуму, мы рекомендуем выдвижную тележковую конструкцию. Она позволяет быстро изолировать оборудование и проводить техническое обслуживание, не нарушая работу всей системы.

Варианты индивидуальной доработки и выбор дополнительного оборудования

• Надежность при наружном монтаже: Для сельских электросетей и объектов возобновляемых источников энергии мы используем корпуса из нержавеющей стали с антиконденсатной системой, способные выдерживать дожди, песчаные бури и солевой туман.

• Уровни изоляции: Наши модели на 24 кВ оснащены усиленной изоляцией, которая выдерживает промышленную частоту напряжения до 65 кВ и импульсное напряжение молнии до 125 кВ, гарантируя безопасность даже при скачках напряжения.

• Механизм управления: В зависимости от потребностей в дистанционном управлении можно выбрать ручной или электромеханический пружинный привод.

Факторы, влияющие на цену и долгосрочную экономическую эффективность

• Без обслуживания: Основные вакуумные гасители герметизированы навсегда, исключая необходимость контроля газа или замены масла.

• Прочность: С механическим ресурсом до 20 000 операций (класс M2) частота замены оборудования значительно снижается.

• Экологичность: В отличие от выключателей на SF₆, наша вакуумная технология не требует дорогостоящих процедур по обработке и утилизации газа.

Инвестиции в качественный вакуумный выключатель на 24 кВ с самого начала снижают эксплуатационные расходы и избавляют от проблем с техническим обслуживанием на протяжении всего срока службы оборудования.
