Если вы знакомы с вакуумными выключателями на 10 кВ, вы знаете, что утечка вакуума или заклинивание механизма могут привести к серьезным простоям и угрозам безопасности. В этой статье мы рассмотрим наиболее распространенные неисправности вакуумных выключателей на 10 кВ и способы их предотвращения и устранения.
В Wei Shoe Elec я лично убедился, что правильный контроль качества на протяжении всего жизненного цикла продукта — от подбора и установки до эксплуатации и обслуживания — имеет решающее значение. Давайте вместе рассмотрим основные типы отказов, реальные примеры из Европы и США, а также практические решения, которые вы можете внедрить уже сегодня, чтобы обеспечить надежность и безопасность ваших систем.

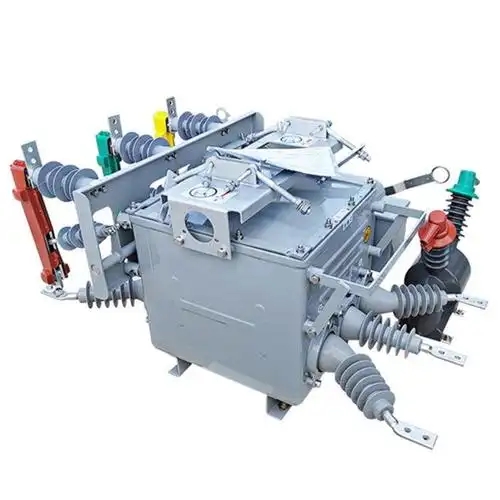

Понимание вакуумных выключателей на 10 кВ
Вакуумный выключатель на 10 кВ состоит из трех основных частей:
Вакуумная дугогасительная камера (вакуумный баллон): место, где дуга гасится в условиях глубокого вакуума.
Механизм управления: управляет операциями включения и отключения.
Несущая конструкция: обеспечивает надежное крепление компонентов.
Вакуумная камера использует высокую диэлектрическую прочность вакуума для быстрого гашения дуги при отключении цепи. Магнитное поле заставляет дугу быстро перемещаться, что способствует быстрому гашению и снижает износ.

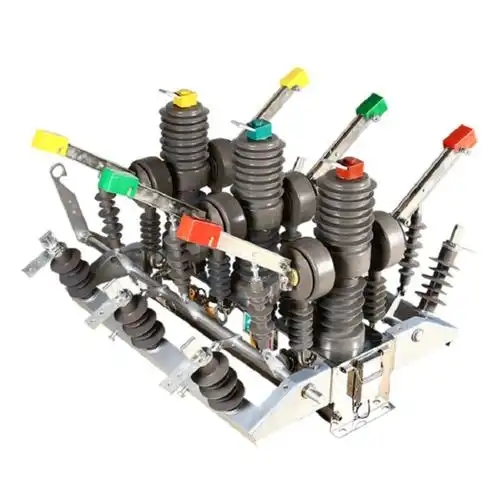

Частые типы неисправностей и методы их устранения
1. Утечка вакуума в камере
Признаки неисправности:
Снижение вакуума уменьшает способность камеры разрывать цепь и выдерживать напряжение. Нормальный диапазон вакуума — от 6.5×10⁴ до 1.3×10³ Па.
Распространенные причины:
Воздействие внешней среды: коррозия сильфона из-за загрязнений, влаги и соляных отложений.
Механическое воздействие: дрожание контактов при переключении вызывает трещины в контактах или сильфоне.
Скрытые дефекты: отсутствие системы мониторинга вакуума задерживает обнаружение проблем и увеличивает риск.
Профилактика:
Визуальный осмотр стеклянной колбы — при снижении вакуума защитный экран становится тусклым, а дуга — темно-красной.
Каждые 3 года проводить испытание на пробой при напряжении 42 кВ. Пробой или свечение указывают на утечку вакуума.
Методы устранения:
Отрегулируйте ход контактов, износ не должен превышать 3 мм.
Измерьте расстояние между контактами и ход для оценки износа.
Замените вакуумную камеру или весь выключатель.
Повторно проверьте параметры срабатывания: ход, время, дрожание.
2. Нарушения изоляции
Признаки неисправности:
Проблемы с изоляцией часто встречаются в вакуумных выключателях, особенно со вторым поколением композитных изоляторов, работающих в агрессивных условиях.
Анализ данных:
С 1998 по 2008 годы 46% отказов вакуумных выключателей 6–35 кВ были связаны с изоляцией (Источник: IEEE Transactions on Power Delivery).
Профилактика:
Использовать выключатели, соответствующие условиям эксплуатации.
Избегать механических повреждений при установке и обслуживании.
Регулярно очищать изоляторы и проверять сопротивление изоляции.
Устранение:
Заменить поврежденные изоляторы.
Провести испытания на сопротивление изоляции и пробой после ремонта.
3. Отказ при срабатывании или ложное срабатывание
Признаки неисправности:
Неисправности в электромагнитных или пружинных механизмах могут привести к ложным срабатываниям, отказу отключения, перегреву катушек или поломке вспомогательных контактов.
Профилактика:
Механическая часть:
Использовать стопорные элементы на ключевых соединениях.
Регулярно чистить и смазывать молибденовой смазкой.
Защищать от влаги для предотвращения ржавчины и ухудшения изоляции.
Цепи управления:
Обеспечить надежные соединения и изоляцию.
Надежно закрепить вспомогательные контакты и настроить приводы, чтобы избежать ржавчины и плохого контакта.
Устранение:
Проверить и заменить неисправные катушки или переключатели.
Затянуть или заменить изношенные механические элементы.
Проверить время срабатывания и отклика механизма после ремонта.
Реальный пример: вакуумные выключатели ABB VM1 в Германии
В электросетях Германии выключатели ABB VM1 широко используются в распределительных сетях 10 кВ. Операторы зафиксировали рост отказов из-за попадания влаги и загрязнений, что вызывало утечку вакуума. Внедрение строгого цикла тестирования каждые три года и улучшение материалов уплотнений снизило количество отказов на 35% за два года (Источник: ABB Technical Bulletin, 2019).
Резюме и лучшие практики
Надежная работа вакуумных выключателей на 10 кВ зависит от правильной конструкции, условий эксплуатации и регулярного обслуживания. Раннее выявление скрытых дефектов, таких как утечка вакуума, может предотвратить серьезные аварии. Регулярные проверки, строгий график испытаний и аккуратное обращение при монтаже и ремонте — залог безопасности.
Заключение от Wei Shoe Elec
Надеюсь, это руководство поможет вам лучше понимать и устранять распространенные неисправности вакуумных выключателей на 10 кВ. Следуя этим методам профилактики и устранения, вы сможете значительно продлить срок службы оборудования и повысить безопасность систем. Для получения технической поддержки или индивидуальных решений свяжитесь с нами по адресу: [email protected] — мы всегда готовы помочь!
