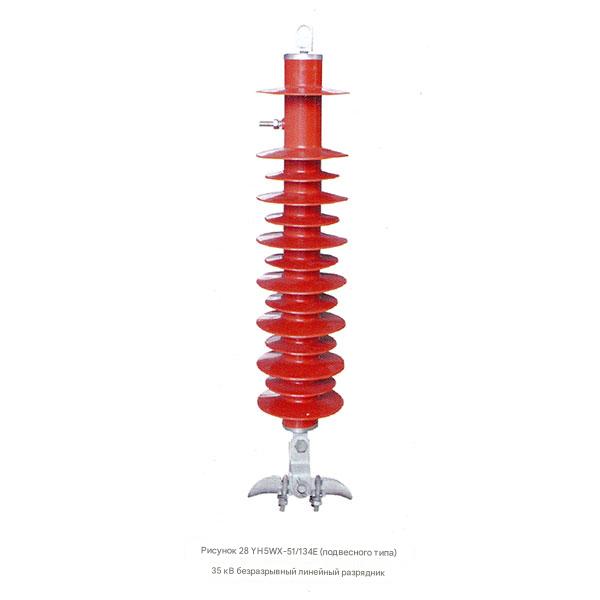

Подвесной беззазорный линейный грозозащитный разрядник YH5WX-51/134E 35KV

Описание

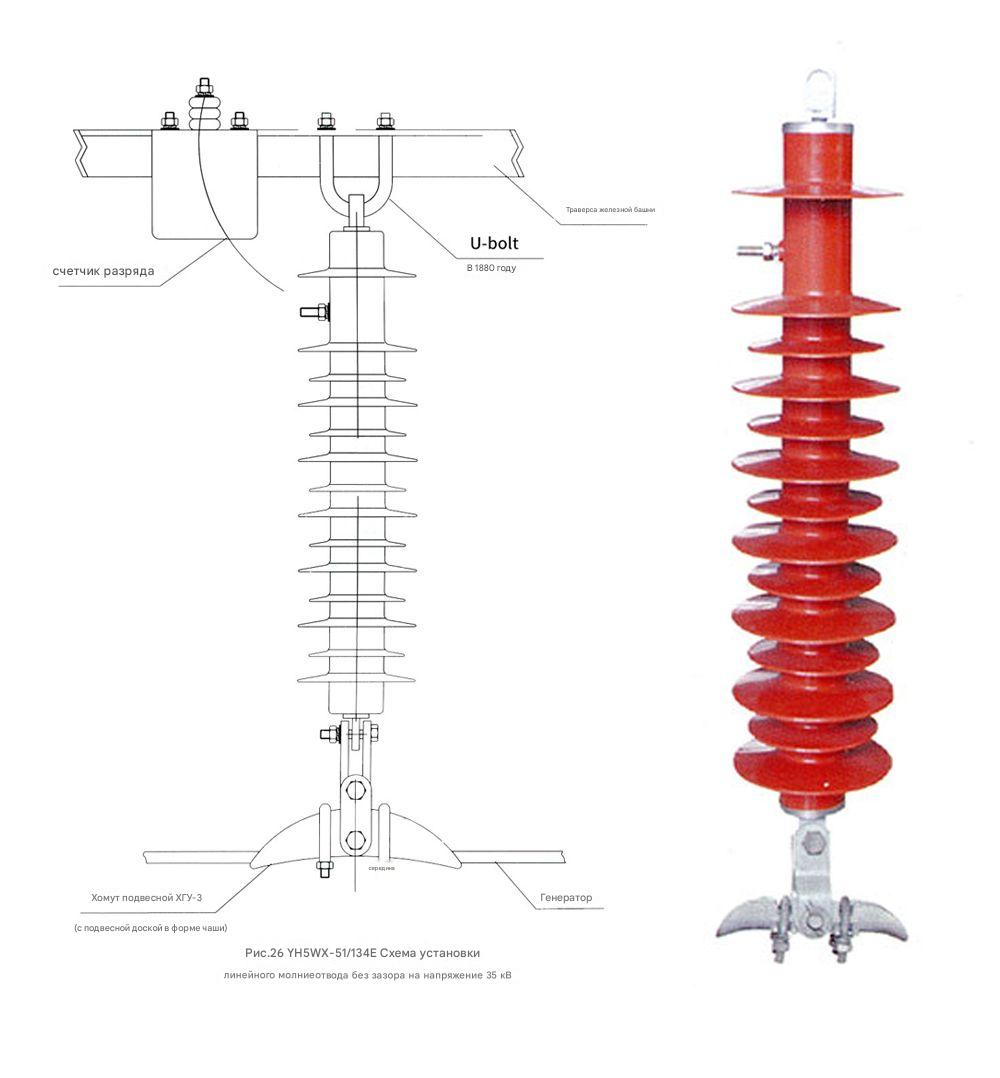

Ограничитель перенапряжения из оксида цинка в органическом полимерном корпусе — это новое поколение устройств защиты от перенапряжения, специально разработанное для минимизации срабатывания системы из-за ударов молнии. Этот ограничитель подключается параллельно по обеим сторонам гирлянды изоляторов, ограничивая перенапряжение от ударов молнии и повышая уровень защиты от молнии линий электропередач. Основным методом установки является подвесной тип, при котором ограничитель устанавливается на опоре линии электропередачи. Кроме того, также доступен вариант установки на штыревом типе.

Наши ограничители перенапряжения из оксида цинка в полимерном корпусе, доступные как в подвесном, так и в штыревом типах, в основном используются в системах передачи и преобразования переменного тока в диапазоне от 10 кВ до 220 кВ. Эти ограничители предназначены для обработки различных ситуаций перенапряжения, которые могут возникнуть в цепях передачи и преобразования, обеспечивая безопасную и надежную работу высоковольтной инфраструктуры. Производство этих изделий соответствует следующим стандартам: • GB11032-2000 (эквивалент IEC60099-4:1991) для металлооксидных ограничителей перенапряжения без зазоров для систем переменного тока.

• JB/T8952-2005 для металлооксидных ограничителей перенапряжения в полимерном корпусе без зазоров для систем переменного тока.

• JB/T10497-2005 для металлооксидных ограничителей перенапряжения в полимерном корпусе с последовательными зазорами для линий электропередачи переменного тока.

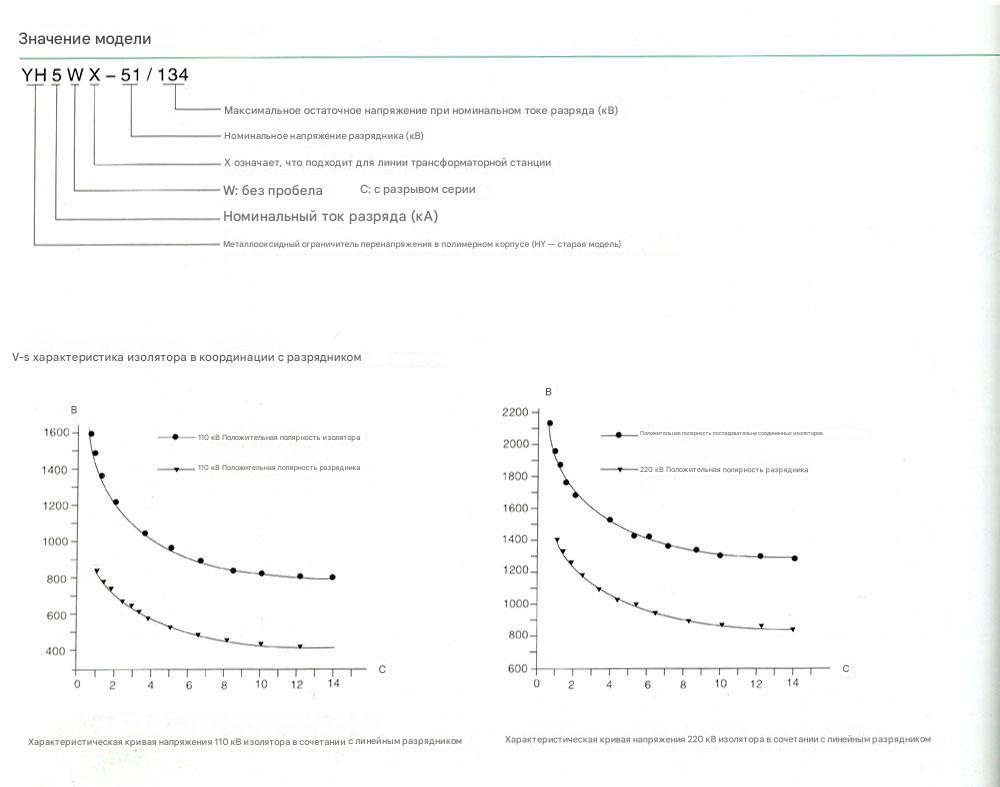

• JB/T8459-2006 для обозначений изделий для ограничителей перенапряжения.

Характеристика продукта

Вот переписанное содержание: Ограничитель изготавливается с использованием единого процесса формования, что обеспечивает превосходную герметичность, уникальную структуру и высокую устойчивость к влаге и взрывам. Он отличается эффективным рассеиванием тепла и надежной способностью поглощать перенапряжение. Благодаря компактной конструкции, легкому весу и гибким возможностям установки он обеспечивает ударопрочность и высокую прочность на разрыв, что делает его долговечным и устойчивым к повреждениям во время транспортировки. Этот разрядник идеально подходит для линий электропередачи с низким уровнем молниезащиты и высокой частотой срабатывания молний. Он также отлично подходит для использования в засушливых, бездождливых горных районах, на башнях с высоким сопротивлением заземления, на длиннопролетных башнях речных переходов, в местах с высоким рабочим перенапряжением и в районах со значительным уровнем загрязнения.

Условия использования

Вот переписанное содержание: Температура окружающей среды должна быть в диапазоне от -40 °C до +40 °C.

Высота не должна превышать 2000 м (укажите, если заказываете для использования в высокогорных районах).

Частота электропитания составляет от 48 Гц до 62 Гц.

Максимально допустимая скорость ветра составляет 35 м/с.

Разрядник подходит для районов с сейсмической интенсивностью до Ms7 включительно.

Допускается качание молниеотводов, а способ их установки (подвесной или на столбах) следует выбирать в зависимости от конструкции опоры.

Использование выбора для AC Transmission Lines Arrester

Вот отполированная версия содержания:

Разрядники для AC Transmission Lines и трансформаторных линий можно разделить на разрядники без зазоров и разрядники с последовательным зазором. Последние можно дополнительно разделить на разрядники с фиксированным зазором и разрядники с воздушным зазором, каждый из которых предлагает уникальные преимущества для различных применений.

Разрядники без зазоров всегда активны во время работы линии. Они поглощают энергию перенапряжения во время нормальной работы и защищают от ударов молнии. Однако, если происходит неисправность и разрядник не работает должным образом, это приводит к заземлению шины, требуя ручного отключения питания и демонтажа. Для решения этой проблемы мы разработали систему последовательного разъединителя для разрядников без зазоров. В случае отказа разъединитель автоматически изолирует разрядник от шины, что делает обслуживание и эксплуатацию более удобными.

Разрядники с последовательным зазором не включаются во время нормальной работы линии, тем самым продлевая срок их службы. Эти разрядники разряжают электричество, когда молния ударяет в линию. Разрядники с фиксированным зазором обеспечивают стабильный диапазон напряжения разряда, но ведут себя как разрядники без зазора, если зазор становится нефункциональным. С другой стороны, разрядники с воздушным зазором обычно отключаются от системы и разряжают электричество во время ударов молнии. Однако их зазор может колебаться в зависимости от ветра, что приводит к нестабильности в диапазоне напряжения разряда. Для решения этой проблемы наша компания разработала конструкцию дугообразного зазора, которая минимизирует изменения расстояния зазора, вызванные ветровым колебанием, обеспечивая более стабильную работу.

Таблица электрических параметров для цепей без зазоров

Таблица электрических параметров разрядника линейного типа (с последовательными зазорами)

Вот уточненная версия описания: Разрядники подвесного типа до 35 кВ включительно обычно используют режим подвески с подвесной платой с одним ушком или одним отверстием. Для разрядников с номиналом 66 кВ и выше обычно используется режим подвески с шаровым наконечником (гнездом). Если требуется другое соединение подвески, пожалуйста, предоставьте четкие инструкции при размещении заказа. Наша компания с радостью поможет вам разработать гибкие решения по подвеске, соответствующие вашим потребностям.
