Подвесной молниеотвод без зазора YH10WX-200/520E-220KV

Описание

Ограничитель из оксида цинка в органическом полимерном корпусе для линий передачи и преобразования переменного тока предназначен для снижения срабатывания системы, вызванного молнией. Он подключается параллельно с обеих сторон изолятора (цепочки) для ограничения перенапряжения от молнии и повышения уровня молниезащиты линии. Основной способ установки — подвесной тип (подвешивание на опоре линии электропередачи), с альтернативной установкой типа стержня.

Эти ограничители из оксида цинка в полимерном корпусе (как подвесного, так и стержневого типа) используются в основном в системах передачи и преобразования электроэнергии в диапазоне от 10 кВ до 220 кВ переменного тока. Они эффективны для ограничения различных ситуаций перенапряжения, которые могут возникнуть в силовых цепях, обеспечивая безопасную работу линий передачи и преобразования.

Продукция производится в соответствии со следующими стандартами:

• GB11032-2000 (эквивалент IEC60099-4:1991) для металлооксидных ограничителей перенапряжения без зазоров для систем переменного тока

• JB/T8952-2005 для металлооксидных ограничителей перенапряжения в полимерном корпусе без зазоров для систем переменного тока

• JB/T10497-2005 для металлооксидных ограничителей перенапряжения в полимерном корпусе с последовательным зазором для линий электропередачи переменного тока

• JB/T8459-2006 для обозначения продукта ограничителя перенапряжения.

Характеристики продукции

• Отлиты в единое целое, что обеспечивает хорошую герметичность, особую структуру и защиту от влаги и взрывов.

• Отличное рассеивание тепла и высокая поглощающая способность перенапряжения.

• Компактные, легкие, гибкие варианты установки, ударопрочные, с высокой прочностью на разрыв, что гарантирует отсутствие повреждений при транспортировке.

• Идеально подходит для линий электропередачи с низким уровнем молниезащиты и высокой частотой срабатывания молний; районов с засухой и минимальным количеством осадков; опор с высоким сопротивлением заземления и больших пролетов рек; ситуаций с высоким рабочим перенапряжением, требующих смягчения перед поступлением на трансформаторные подстанции; и регионов с сильным загрязнением.

Условия использования

• Температура окружающей среды: от -40°C до +40°C

• Высота над уровнем моря: максимум 2000 м (укажите при размещении заказов для районов плато)

• Частота электропитания: от 48 Гц до 62 Гц

• Максимальная скорость ветра: 35 м/с • Применяется в районах с сейсмической интенсивностью до Ms7 включительно

• Разрешается качание молниеотводов с режимами подвески или крепления, выбранными в зависимости от формы опоры.

Использование выбора для линий передачи переменного тока Разрядник

Разрядники для линий передачи и трансформации переменного тока можно разделить на два типа: разрядники без зазоров и разрядники с последовательными зазорами. Разрядники с последовательными зазорами можно далее разделить на разрядники с фиксированным зазором и разрядники с воздушным зазором, каждый из которых имеет свои особенности и области применения.

1. Разрядники без зазора

Разрядники без зазоров всегда задействованы в работе линии. Они срабатывают, когда на линии происходит удар молнии, а также поглощают различные энергии перенапряжения в нормальных условиях. Однако, если разрядник выходит из строя и не работает правильно, это может привести к заземлению шины. В таких случаях необходимо отключить питание, а разрядник необходимо вручную снять. Для решения этой проблемы наша компания разработала систему последовательного разъединителя для разрядников без зазоров. При возникновении неисправности разъединитель автоматически активируется и отключает разрядник от шины, что делает его более удобным для клиентов в использовании и обслуживании.

2. Разрядники с последовательным зазором

Разрядники с последовательным зазором не участвуют в нормальной работе линии, что помогает продлить срок их службы. Они разряжают электричество только при ударе молнии.

• Разрядники с фиксированным зазором

Разрядники с фиксированным зазором имеют преимущество в виде стабильного диапазона напряжения разряда. Однако, если фиксированный зазор становится нефункциональным, они будут вести себя как разрядники без зазоров, тем самым теряя преимущество зазора.

• Разрядники с воздушным зазором

Разрядники с воздушным зазором всегда отключены от системы в нормальных условиях. Когда происходит удар молнии, разрядник разрядника разряжает электричество. Однако расстояние зазора может колебаться из-за ветра, что приводит к нестабильному диапазону напряжения разряда. Чтобы решить эту проблему, наша компания разработала конструкцию дугообразного зазора, которая минимизирует влияние изменений расстояния зазора из-за качания, вызванного ветром.

Таблица электрических параметров для цепей без зазоров

Таблица электрических параметров разрядника линейного типа (с последовательными зазорами)

Описание:

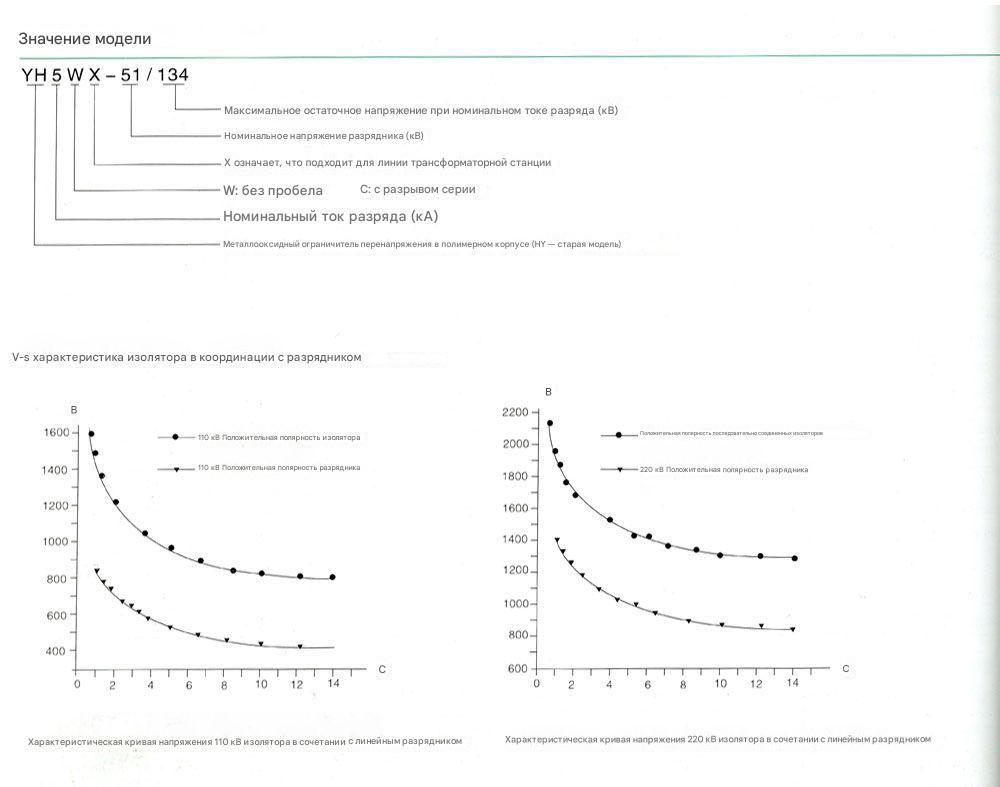

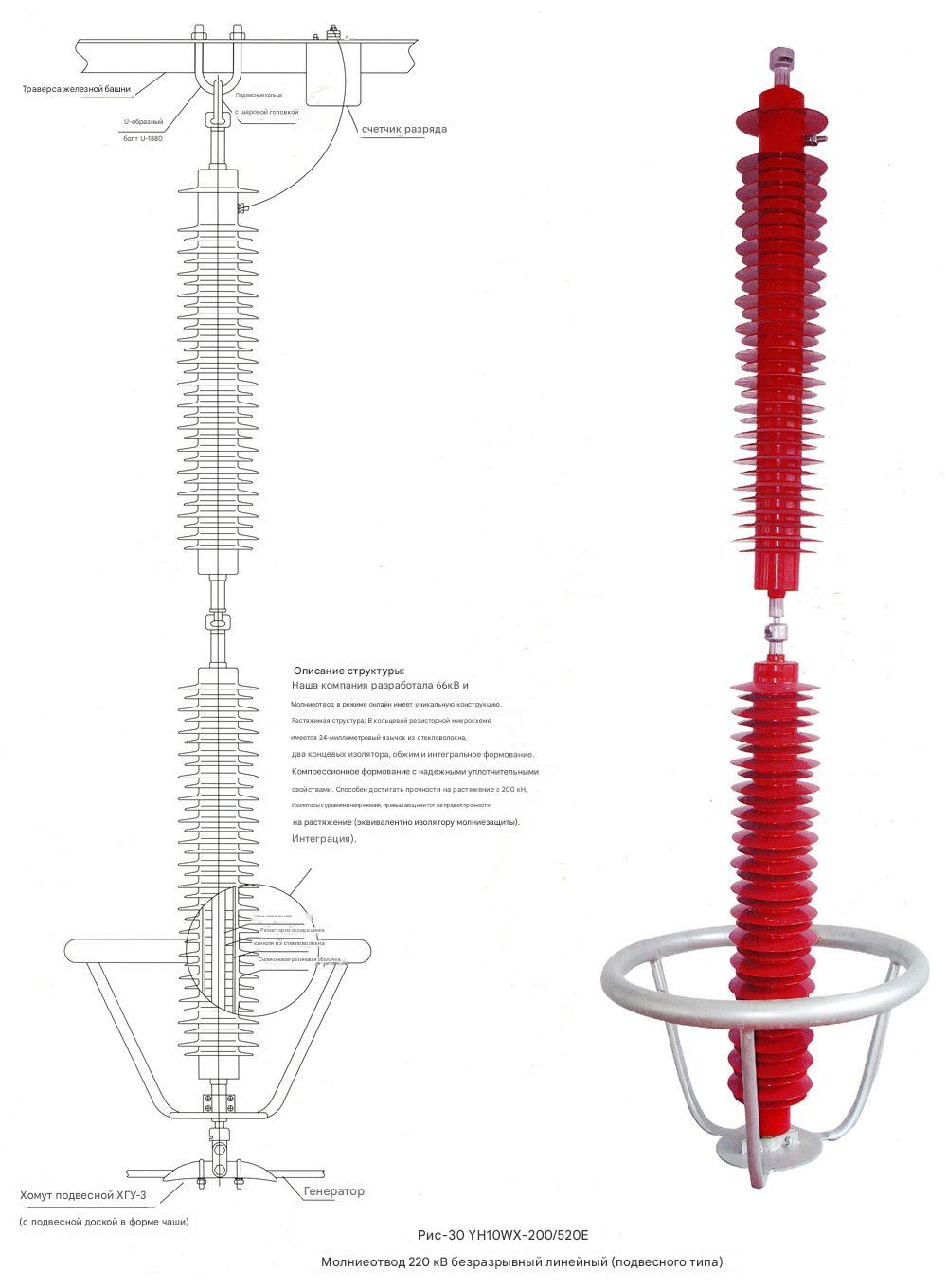

Для разрядников подвесного типа до 35 кВ включительно типичным способом подвески является подвесная доска с одним ушком или одним отверстием. Для разрядников подвесного типа с номиналом 66 кВ и выше обычно используется шаровой (гнездовой) способ подвески. Если требуется альтернативный способ соединения подвески, укажите подробности при размещении заказа. Наша компания с радостью поможет вам спроектировать гибкие варианты подвески, соответствующие вашим потребностям.
