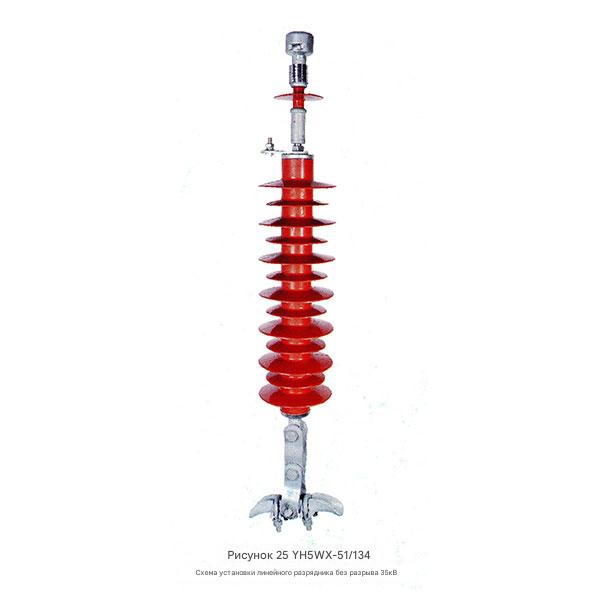

Безщелевой грозозащитный разрядник YH5WX-51/134 35KV
Описание
Ограничитель из оксида цинка в корпусе из органического полимера предназначен для линий передачи и преобразования переменного тока для минимизации отключения системы из-за молниевых замыканий. Устанавливаемый параллельно по обе стороны гирлянды изоляторов, этот ограничитель эффективно ограничивает перенапряжения, вызванные молнией, повышая уровень молниезащиты линий электропередач. Основной способ установки — подвесной тип, монтируемый на опорах линий электропередач, хотя также доступна установка на штыревом типе. Эти ограничители из оксида металла в корпусе из полимера подходят для систем переменного тока в диапазоне от 10 кВ до 220 кВ. Они разработаны для смягчения различных сценариев перенапряжения, которые могут возникнуть в системах передачи и преобразования электроэнергии, обеспечивая безопасную и надежную работу высоковольтной инфраструктуры. Производство этих разрядников соответствует следующим отраслевым стандартам: GB11032-2000 (эквивалент IEC60099-4:1991) для безщелевых металлооксидных разрядников, JB/T8952-2005 для безщелевых металлооксидных разрядников в полимерном корпусе, JB/T10497-2005 для полимерных разрядников с последовательными разрядниками для линий электропередачи переменного тока и JB/T8459-2006 для обозначения продукции разрядников.
Характеристики продукта
• Изготовлены из цельного литья, что обеспечивает превосходную герметичность, долговечность и устойчивость к влаге и взрыву.
• Исключительное рассеивание тепла и высокая способность поглощения перенапряжения.
• Компактная, легкая конструкция для гибкой установки. Высокая прочность на разрыв и ударопрочность обеспечивают транспортировку без повреждений.
• Идеально подходит для линий электропередачи с низким уровнем молниезащиты или высокой частотой срабатывания молний, в том числе в районах с сухим климатом, опор с высоким сопротивлением заземления, речных переходов с большими пролетами и сильно загрязненных районах.
Условия использования
• Диапазон температур окружающей среды: от -40 °C до +40 °C.
• Максимальная высота: 2000 м (укажите, если используете в районах плато).
• Частота электропитания: от 48 Гц до 62 Гц.
• Максимальная скорость ветра: 35 м/с.
• Подходит для районов с сейсмической интенсивностью до Ms7 включительно.
• Разрешается качание молниеотводов; способ установки (подвес или колышек) следует выбирать в зависимости от конструкции опоры.

Использование выбора для линии передачи переменного тока Разрядники
Разрядники, используемые в линиях передачи и трансформации переменного тока, можно разделить на два типа: безразрядные разрядники и разрядники с последовательными разрядниками. Последние можно дополнительно разделить на разрядники с фиксированным зазором и разрядники с воздушным зазором, каждый из которых имеет свои собственные характеристики применения. Безразрядные разрядники продолжают работать непрерывно во время передачи по линии. Они реагируют на удары молнии, поглощая энергию импульса, а также справляются с различными типами перенапряжений в нормальных условиях. Однако, если безразрядный разрядник выходит из строя, это может привести к заземлению шины и требует ручного отключения после отключения питания. Для решения этой проблемы мы разработали систему последовательного разъединителя для безразрядных разрядников. При возникновении отказа разъединитель активируется автоматически, изолируя разрядник от шины, что упрощает эксплуатацию и обслуживание для пользователей. Разрядники с последовательными разрядниками не участвуют в повседневной работе линии, что продлевает их срок службы. Они активируются только во время грозовых событий. Разрядники с фиксированным зазором обеспечивают стабильное напряжение разряда, но функционируют аналогично безразрядным разрядникам, когда их зазор становится неэффективным. Воздушные разрядники остаются отключенными в нормальных условиях и разряжаются только во время ударов молнии. Однако их разрядное напряжение менее стабильно из-за изменения зазора, вызванного ветровыми колебаниями. Для улучшения производительности мы разработали дугообразную структуру зазора, которая минимизирует влияние колебаний расстояния зазора.

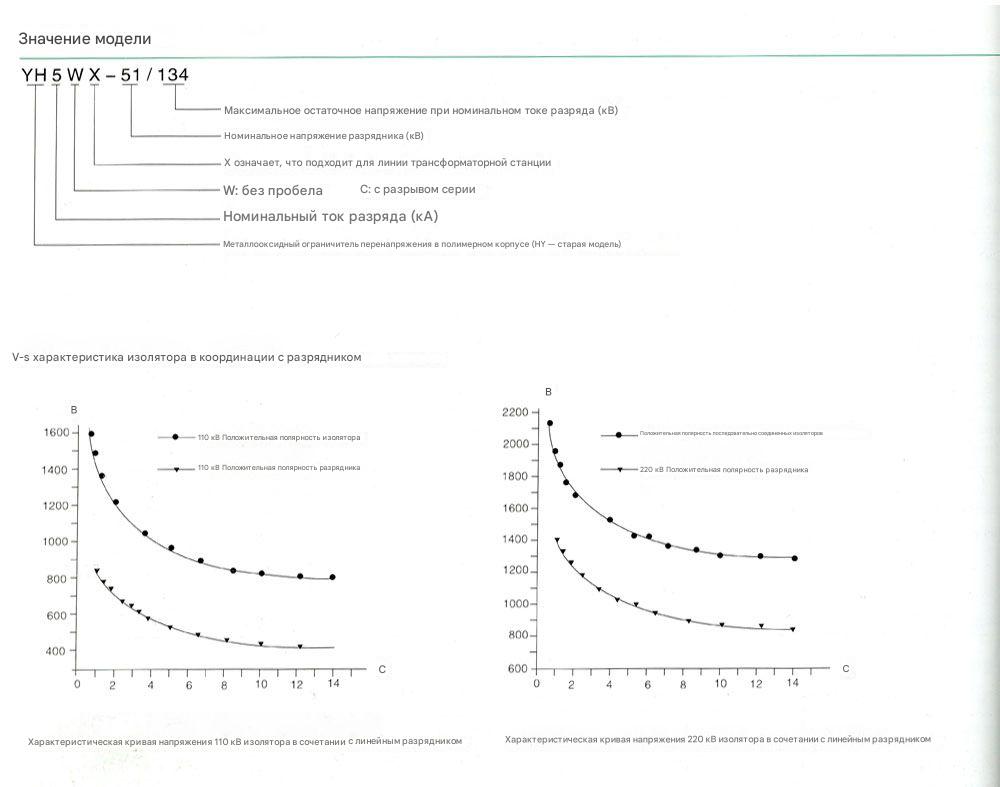

Таблица электрических параметров для цепей без зазоров
Model of arrester
| Rated voltage of system | Rated voltage of arrester | Continuous operating voltage
| Direct -current reference voltage | Residual voltage under steep impulse current | Lightning impulse Residual voltage under current | Residual voltage under switching impulse current | Square-wave discharge capacify | Heavy current impulse withstand capacity | Drawing No. |
| KV(r.m.s) | ≮KV | ≯KV | A | kA | ||||||
| YH5WX-17/50 | 10 | 17 | 13.6 | 25.0 | 57.5 | 50 | 42.5 | 150 | 65 | Fig.22 |
| YH5WX-51/134 | 35 | 51 | 40.8 | 73.0 | 154 | 134 | 114 | 400 | 100 | Fig.23 |
| YH5WX-54/134 | 35 | 54 | 43.2 | 77.0 | 154 | 134 | 114 | 400 | 100 | |
| YH5WX-96/250 | 66 | 96 | 75 | 140 | 279 | 250 | 202 | 400 | 100 | Fig.27 |
| YH5WX-96/250 | 66 | 96 | 75 | 140 | 279 | 250 | 202 | 400 | 100 | |
| YH10WX-100/260 | 110 | 100 | 78 | 145 | 291 | 260 | 211 | 600 | 100 | Fig.27 |
| YH10WX-102/265 | 110 | 102 | 79.6 | 148 | 297 | 265 | 225 | 600 | 100 | |
| YH10WX-108/281 | 110 | 108 | 84 | 157 | 314 | 281 | 239 | 600 | 100 | |
| YH10WX-114/300 | 110 | 114 | 89 | 165 | 336 | 300 | 255 | 600 | 100 | |
| YH10WX-120/320 | 110 | 120 | 94 | 174 | 358 | 320 | 272 | 600 | 100 | |
| YH10WX-126/328 | 110 | 126 | 98 | 183 | 367 | 328 | 279 | 600 | 100 | |
| YH10WX-204/530 | 220 | 204 | 159 | 297 | 594 | 530 | 450 | 600 | 100 | Fig.30 |
| YH10WX-216/562 | 220 | 216 | 168.5 | 314 | 628 | 562 | 478 | 600 | 100 | |
| YH10WX-228/600 | 220 | 228 | 178 | 331 | 627 | 600 | 510 | 600 | 100 | |
| YH10WX-240/640 | 220 | 240 | 187 | 349 | 716 | 640 | 544 | 600 | 100 | |
| YH10WX-252/656 | 220 | 252 | 196 | 366 | 734 | 656 | 558 | 600 | 100 | |
Таблица электрических параметров разрядника линейного типа (с последовательными зазорами)
Model of arrester
| Rated voltage of system | Residual voltage under lightning impulse currentr | Impulse sparkover voltage | Power frequency withstand voltage | Direct-current reference voltage | Series gap distance | 2ms Square-wave discharge capacity | Drawing No. |
| KV(r.m.s) | ≯KV | ≯KV | ≯KV | ≯KV | mm | A | ||
| YH5CX-42/120 | 35 | 120 | 240 | 70 | 60 | 200±15 | 250 | Fig.31 |
| YH5CX-51/134 | 35 | 134 | 249 | 70 | 73 | 200±15 | 250 | |
| YH5CX-69/198 | 66 | 198 | 440 | 140 | 100 | 350±15 | 400 | Fig.33 |
| YH10CX-84/240 | 110 | 240 | 525 | 147 | 132 | 485±15 | 400 | |
| YH10CX-96/260 | 110 | 260 | 560 | 185 | 140 | 485±15 | 600 | |
| YH10CX-100/260 | 110 | 260 | 560 | 185 | 145 | 605±30 | 600 | Fig.33 |
| YH10CX-108/281 | 110 | 281 | 560 | 185 | 160 | 605±30 | 600 | |
| YH10CX-168/480 | 220 | 480 | 960 | 370 | 249 | 850±50 | 600 | |
| YH10CX-192/520 | 220 | 520 | 960 | 370 | 280 | 850±50 | 600 | Fig.34 |
| YH10CX-216/562 | 220 | 562 | 960 | 370 | 320 | 850±50 | 600 |
Подвесные разрядники с номиналом до 35 кВ включительно обычно используют конфигурацию крепления пластины с одним выступом или одним отверстием. Для разрядников с номиналом выше 66 кВ обычно используется метод подвески с шаровым шарниром. Если требуются альтернативные методы соединения подвески, пожалуйста, четко укажите их при размещении заказа. Наша команда предлагает полную поддержку в разработке индивидуальных и гибких решений подвески для удовлетворения различных потребностей установки.
