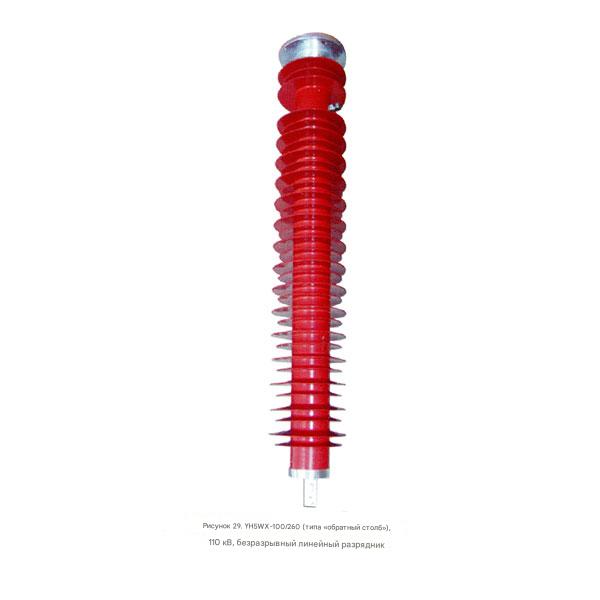

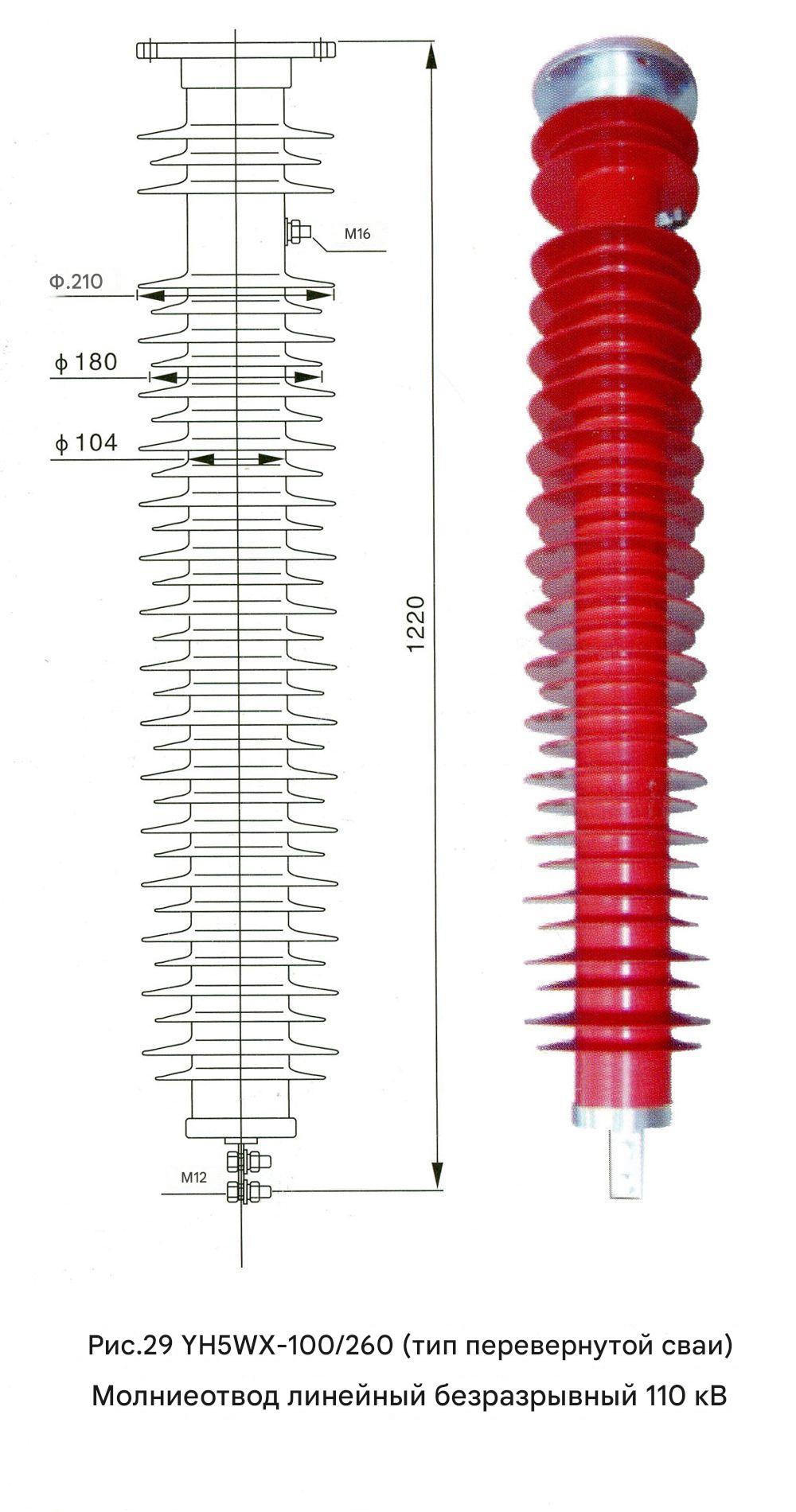

безщелевой молниеотвод YH5WX-100/260 (обратный столб) 110 кВ

Описание

Ограничитель из оксида цинка в органическом полимерном корпусе для линий передачи и трансформации переменного тока — это новый тип ограничителя, предназначенный для снижения частоты срабатывания системы из-за грозовых замыканий. Он подключается параллельно с обеих сторон изолятора (цепочки) для ограничения перенапряжения от молнии и повышения уровня молниезащиты линий. Основной способ установки — подвесной тип (устанавливается на опоре линии электропередачи), также доступна установка на штыревом типе.

Ограничители из оксида цинка в полимерном корпусе (подвесного и штыревого типов), производимые нашей компанией, в основном используются в системах передачи и трансформации переменного тока 10–220 кВ. Эти ограничители предназначены для ограничения различных условий перенапряжения, которые могут возникнуть в цепях передачи и трансформации электроэнергии, обеспечивая безопасную эксплуатацию линий передачи и трансформации электроэнергии.

Стандарты производства для этих продуктов включают:

• GB11032-2000 (эквивалент IEC60099-4:1991) Металлооксидные ограничители перенапряжения без зазоров для систем переменного тока

• JB/T8952-2005 Металлооксидные ограничители перенапряжения в полимерном корпусе без зазоров для систем переменного тока

• JB/T10497-2005 Металлооксидные ограничители перенапряжения в полимерном корпусе с последовательными зазорами для линий электропередачи переменного тока

• JB/T8459-2006 Обозначение для изделий с ограничителями перенапряжения. Характеристики продукта

• Изготовлены методом литья из одной модели, что обеспечивает отличную герметичность, уникальную структуру, а также влагонепроницаемые и взрывозащищенные возможности.

• Эффективное рассеивание тепла и высокая поглощающая способность перенапряжения.

• Компактный, легкий, простой в установке, ударопрочный и высокопрочный, что обеспечивает долговечность при транспортировке.

• Идеально подходит для линий электропередачи с низким уровнем молниезащиты и высокой частотой срабатывания молний, а также для таких районов, как холмы, горные районы и большие пролеты опор речных переходов, где условия окружающей среды могут быть сложными (например, засушливые, бездождевые районы, высокое сопротивление заземления).

• Подходит для районов с высоким рабочим перенапряжением, где необходимо ограничение напряжения перед поступлением на трансформаторную подстанцию, а также для сильно загрязненных сред.

Условия использования

Диапазон температур окружающей среды: от -40℃ до +40℃.

Высота над уровнем моря не должна превышать 2000 м (при заказе укажите, находится ли установка на плато).

Частота электропитания: от 48 Гц до 62 Гц.

Максимальная скорость ветра: 35 м/с.

Подходит для районов с сейсмической интенсивностью до Ms7 включительно.

Допустимо качание молниеотводов. Метод установки (подвесной или на столбах) следует выбирать в зависимости от формы башни.

Типы разрядников для линий передачи и трансформации переменного тока

Разрядники для линий передачи и трансформации переменного тока можно разделить на две категории: разрядники без зазора и разрядники с последовательным зазором. Разрядники с последовательным зазором можно далее разделить на разрядники с фиксированным зазором и разрядники с воздушным зазором, каждый из которых имеет свои особенности для определенных целей.

1. Разрядники без зазора

Разрядники без зазора активно участвуют в работе линии. Они срабатывают, когда на линии происходит удар молнии, и поглощают различную энергию перенапряжения во время нормальной работы. Однако, если разрядник выходит из строя и не может нормально функционировать, он заземляет шину, требуя ручного отключения и снятия. Для решения этой проблемы наша компания разработала систему последовательного разъединителя. В случае отказа разъединитель автоматически срабатывает, отключая разрядник от шины, что делает обслуживание и эксплуатацию более удобными.

2. Разрядники с последовательным зазором

Эти разрядники не участвуют в нормальной работе линии, что помогает продлить срок их службы. Они разряжают электричество при ударе молнии.

• Разрядники с фиксированным зазором: они обеспечивают стабильный диапазон напряжения разряда. Однако, если фиксированный зазор становится нефункциональным, разрядник ведет себя так же, как и разрядник без зазора.

• Разрядники с воздушным зазором: они отключаются от системы во время нормальной работы. Они разряжают электричество при ударе молнии, но зазор может колебаться в зависимости от ветра, что приводит к нестабильному диапазону напряжения разряда.

Для решения проблемы колебаний расстояний зазоров наша компания разработала конструкцию дугообразного зазора, которая минимизирует влияние изменений расстояния зазора из-за движения ветра.

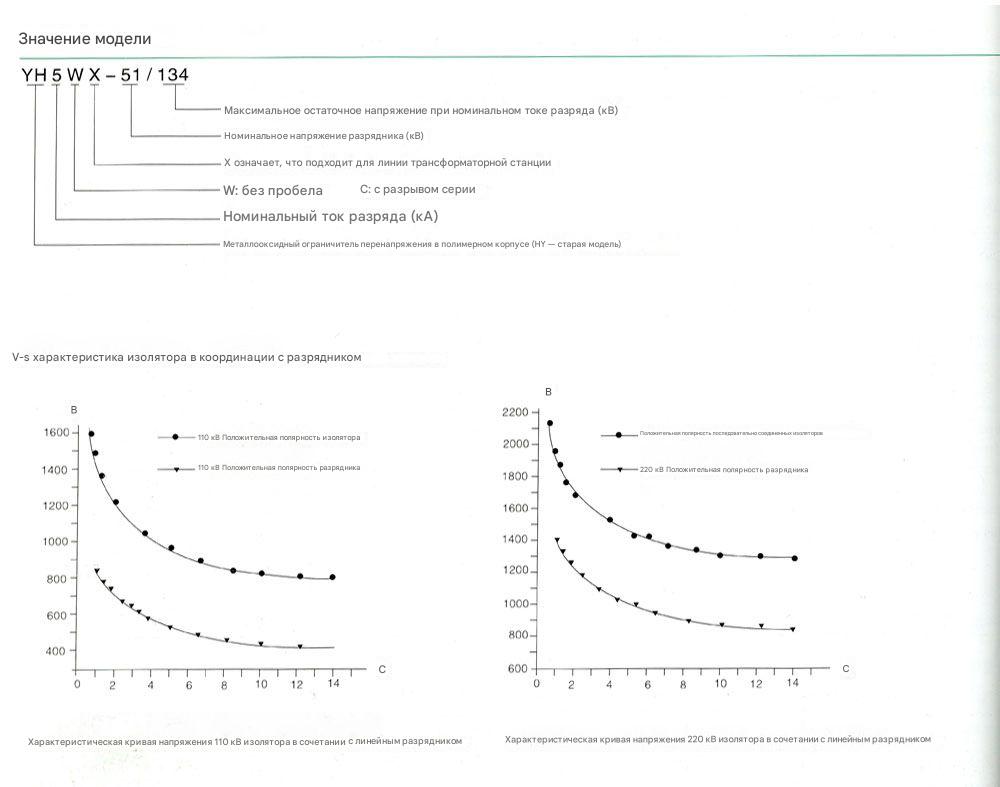

Таблица электрических параметров для цепей без зазоров

Таблица электрических параметров разрядника линейного типа (с последовательными зазорами)

Описание:

Для разрядников подвесного типа до 35 кВ включительно обычно используется режим подвески с одним ушком или одним отверстием. Для разрядников подвесного типа с номиналом 66 кВ и выше обычно используется режим подвески с шаровым наконечником (гнездом). Если требуется альтернативный режим соединения подвески, укажите свои потребности при размещении заказа. Наша компания стремится помогать клиентам в разработке индивидуальных и гибких решений подвески.
