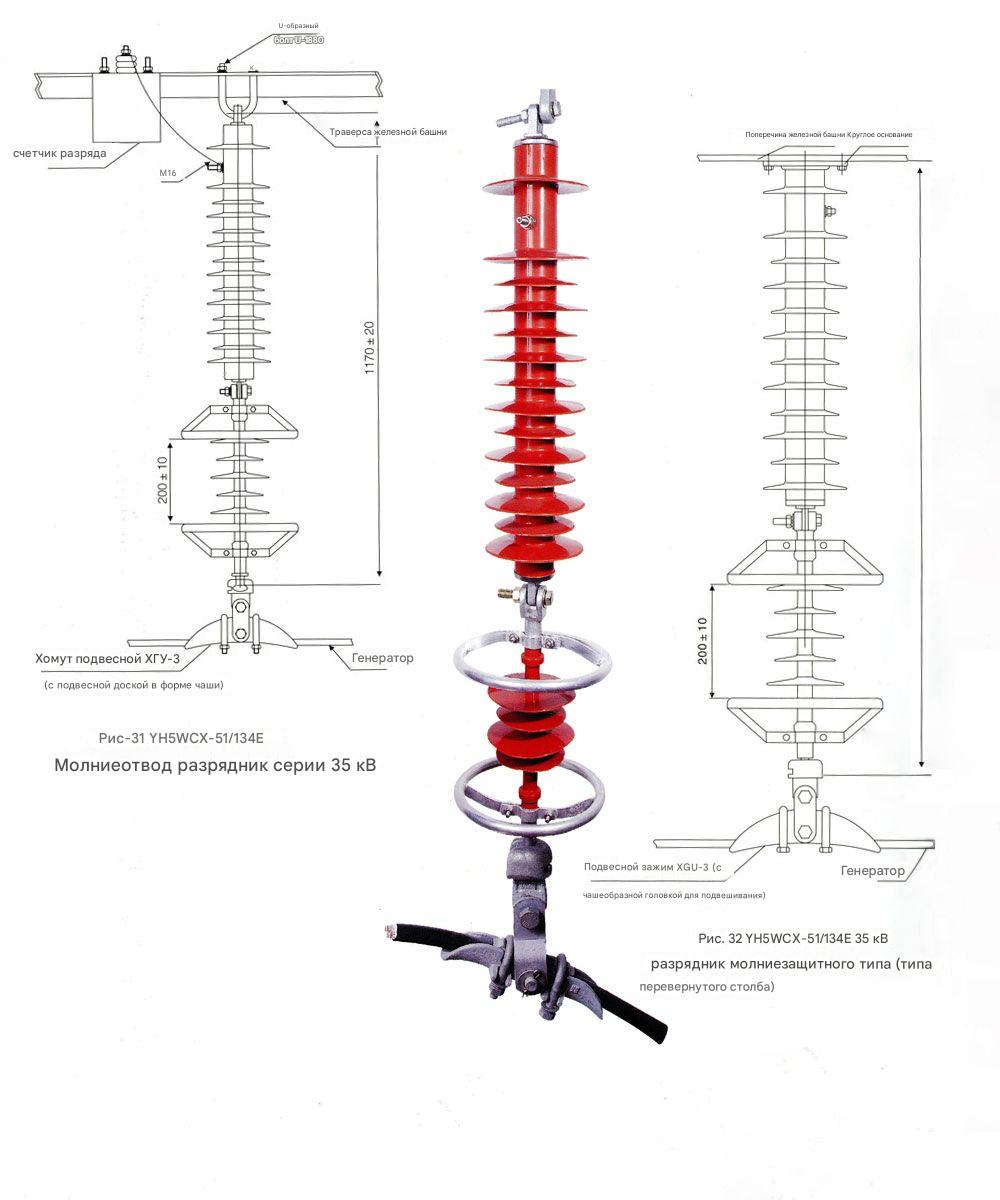

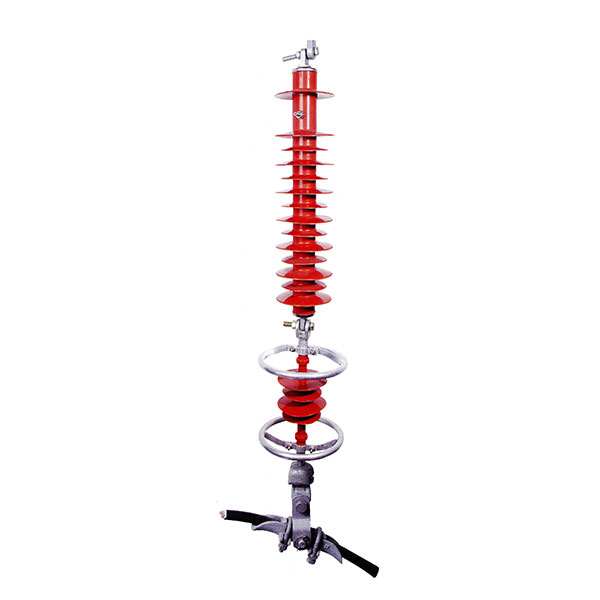

Молниеотвод щелевого типа YH5WCX-51/134E-35KV

**Описание**

Органический полимерный корпусированный цинковый оксидный разрядник для линий передачи и преобразования переменного тока предназначен для снижения срабатывания системы, вызванного молнией.

Он устанавливается параллельно с обеих сторон изолятора (цепи) для ограничения перенапряжения от молнии и повышения уровня молниезащиты линий.

Основной способ установки — подвесной (на опоре линии электропередачи), также доступна установка на штыревом основании.

Этот разрядник в основном используется для систем передачи и преобразования переменного тока напряжением 10–220 кВ,

где он ограничивает различные события перенапряжения в цепях передачи и преобразования электроэнергии, обеспечивая безопасную работу линий передачи и преобразования.

Изделие соответствует следующим стандартам:

- **GB11032-2000** (эквивалент IEC60099-4:1991) Металлооксидные ограничители перенапряжения без зазоров для систем переменного тока

- **JB/T8952-2005** Металлооксидные ограничители перенапряжения в полимерном корпусе без зазоров для систем переменного тока

- **JB/T10497-2005** Металлооксидные ограничители перенапряжения в полимерном корпусе с последовательным зазором для линий электропередачи переменного тока

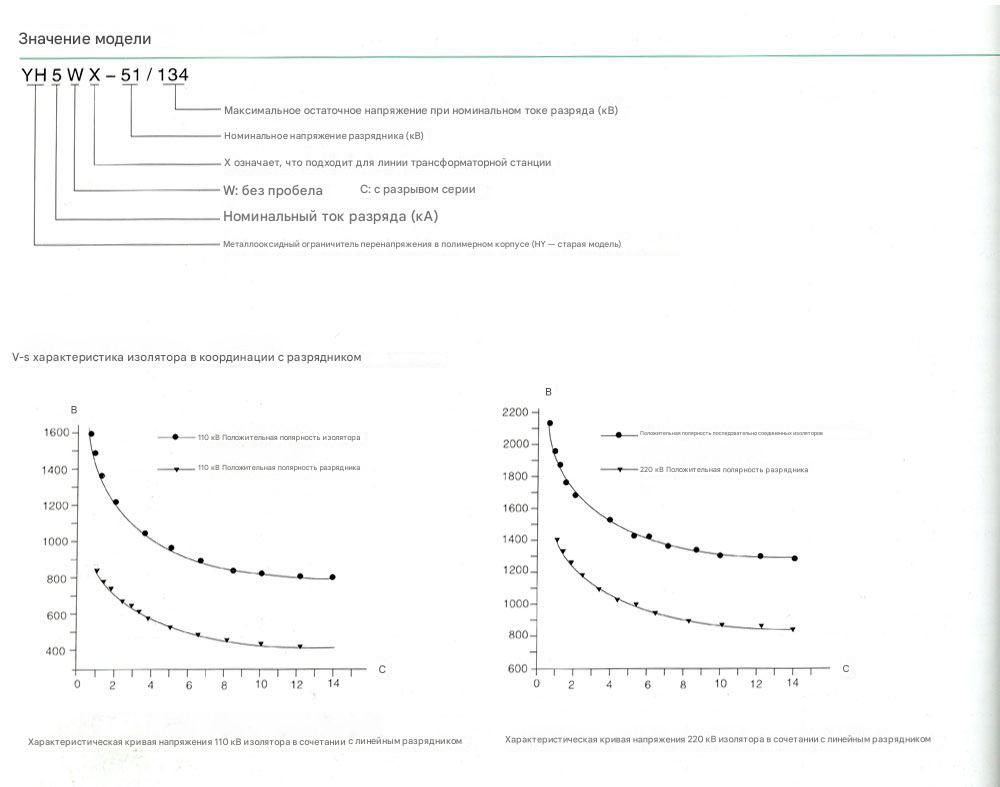

- **JB/T8459-2006** Обозначение для изделий с ограничителями перенапряжения

---

**Характеристики изделия**

- Изготовлено с помощью процесса однократного формования, что обеспечивает отличную герметичность, особую структуру, влагонепроницаемость и взрывозащищенность.

- Превосходное рассеивание тепла и высокая поглощающая способность перенапряжения.

- Компактная конструкция, легкий вес, гибкая установка, долговечность, высокая прочность на разрыв и устойчивость к повреждениям при транспортировке.

- Идеально подходит для линий электропередачи с низким уровнем молниезащиты и высокой частотой срабатывания молний, засушливых и бездождливых горных районов, вышек с высоким сопротивлением заземления и башен с большими пролетами через реки.

- Подходит для мест с высоким рабочим перенапряжением, которое необходимо ограничить перед поступлением на трансформаторные подстанции, а также для сильно загрязненных районов.

---

**Условия использования**

- Диапазон температур окружающей среды: от -40℃ до +40℃.

- Высота: не более 2000 м (для районов плато требуются особые инструкции).

- Частота электропитания: от 48 Гц до 62 Гц.

- Максимальная скорость ветра: 35 м/с.

- Подходит для районов с сейсмической интенсивностью до Ms7 включительно.

- Разрешается качание молниеотводов; Способ установки (подвесной или на столбе) следует выбирать в зависимости от формы башни.

Молниеотвод щелевого типа YH5WCX-51/134E-35KV

Использование выбора для линий передачи переменного тока Разрядники

Разрядники для линий передачи и трансформации переменного тока можно разделить на две основные категории:

разрядники без зазора и разрядники с последовательным зазором. Разрядники с последовательным зазором далее классифицируются на разрядники с фиксированным зазором и разрядники с воздушным зазором, каждый из которых имеет свои отличительные особенности в использовании.

Разрядники без зазора всегда задействованы в работе линии.

Они активируются во время ударов молнии на линии, а также поглощают различную энергию перенапряжения во время нормальной работы.

Однако, если разрядник не работает должным образом, это приведет к заземлению шины.

В таких случаях необходимо вручную отключить электропитание, а разрядник необходимо заменить.

Для решения этой проблемы мы разработали систему последовательного разъединителя для разрядников без зазора.

Когда разрядник выходит из строя, разъединитель автоматически срабатывает, отключая разрядник от шины,

что делает обслуживание и использование более удобными для клиентов.

Разрядники с последовательным зазором не участвуют в нормальной работе линии, что помогает продлить срок их службы.

Они разряжают электричество только при ударе молнии в линию.

Разрядники с фиксированным зазором имеют преимущество в поддержании стабильного диапазона напряжения разряда,

но как только фиксированный зазор становится непригодным к эксплуатации, они по сути функционируют как безразрядный разрядник.

С другой стороны, разрядники с воздушным зазором остаются отключенными от системы в нормальных условиях.

Разрядник разряжает электричество при ударе молнии в линию.

Однако зазор качается в зависимости от ветра, вызывая нестабильность в диапазоне напряжения разряда.

Для решения этой проблемы наша компания разработала дугообразный зазор, чтобы минимизировать изменения расстояния зазора, вызванные ветровым колебанием.

Таблица электрических параметров для цепей без зазоров

Model of arrester	Rated voltage of system	Rated voltage of arrester	Continuous operating voltage	Direct -current reference voltage	Residual voltage under steep impulse current	Lightning impulse Residual voltage under current	Residual voltage under switching impulse current	Square-wave discharge capacify	Heavy current impulse withstand capacity	Drawing No.
Model of arrester	KV(r.m.s)			≮KV	≯KV			A	kA	Drawing No.
YH5WX-17/50	10	17	13.6	25.0	57.5	50	42.5	150	65	Fig.22
YH5WX-51/134	35	51	40.8	73.0	154	134	114	400	100	Fig.23
YH5WX-54/134	35	54	43.2	77.0	154	134	114	400	100	Fig.23
YH5WX-96/250	66	96	75	140	279	250	202	400	100	Fig.27
YH5WX-96/250	66	96	75	140	279	250	202	400	100	Fig.27
YH10WX-100/260	110	100	78	145	291	260	211	600	100	Fig.27
YH10WX-102/265	110	102	79.6	148	297	265	225	600	100
YH10WX-108/281	110	108	84	157	314	281	239	600	100
YH10WX-114/300	110	114	89	165	336	300	255	600	100
YH10WX-120/320	110	120	94	174	358	320	272	600	100
YH10WX-126/328	110	126	98	183	367	328	279	600	100
YH10WX-204/530	220	204	159	297	594	530	450	600	100	Fig.30
YH10WX-216/562	220	216	168.5	314	628	562	478	600	100
YH10WX-228/600	220	228	178	331	627	600	510	600	100
YH10WX-240/640	220	240	187	349	716	640	544	600	100
YH10WX-252/656	220	252	196	366	734	656	558	600	100

Таблица электрических параметров разрядника линейного типа (с последовательными зазорами)

Model of arrester	Rated voltage of system	Residual voltage under lightning impulse currentr	Impulse sparkover voltage	Power frequency withstand voltage	Direct-current reference voltage	Series gap distance	2ms Square-wave discharge capacity	Drawing No.
Model of arrester	KV(r.m.s)	≯KV	≯KV	≯KV	≯KV	mm	A	Drawing No.
YH5CX-42/120	35	120	240	70	60	200±15	250	Fig.31
YH5CX-51/134	35	134	249	70	73	200±15	250	Fig.31
YH5CX-69/198	66	198	440	140	100	350±15	400	Fig.33
YH10CX-84/240	110	240	525	147	132	485±15	400	Fig.33
YH10CX-96/260	110	260	560	185	140	485±15	600
YH10CX-100/260	110	260	560	185	145	605±30	600	Fig.33
YH10CX-108/281	110	281	560	185	160	605±30	600
YH10CX-168/480	220	480	960	370	249	850±50	600
YH10CX-192/520	220	520	960	370	280	850±50	600	Fig.34
YH10CX-216/562	220	562	960	370	320	850±50	600	Fig.34
