Счетчик разрядов протектора

Общие сведения

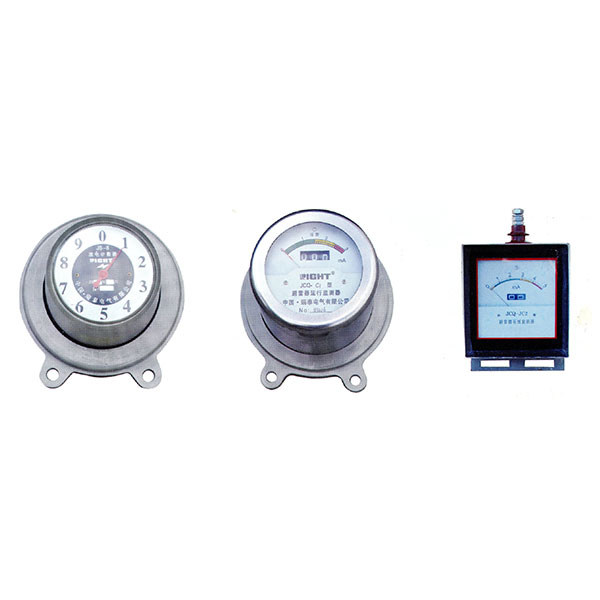

 Счетчики разряда JS8 и JS8A (далее именуемые «счетчик») подключаются последовательно с разрядником и используются для регистрации количества срабатываний разрядника. Тип JS8 предназначен для разрядников 6 кВ-220 кВ, а JS8A используется для разрядников с номиналом 330 кВ и выше. Условия окружающей среды должны соответствовать требованиям разрядника, например, высота не должна превышать 4000 м, а диапазон температур окружающей среды должен быть от -40 ℃ до +40 ℃. Счетчик не следует размещать в средах с газами, которые могут разъедать металлические и изоляционные детали, сильным загрязнением или сильной вибрацией.

Структура и характеристики

 Счетчик разрядки состоит из вентильного элемента, кремниевого мостового выпрямителя, конденсатора, электромагнитного счетчика и других компонентов. Он использует импульсный ток и ток промышленной частоты от разрядника для генерации напряжения на вентильном элементе (который имеет нелинейное сопротивление). Это напряжение затем используется для зарядки конденсатора в одном направлении через кремниевый мостовой выпрямитель. Катушки электромагнитного счетчика разряжаются в виде постоянного тока, заставляя счетчик двигаться и регистрировать количество операций. Это позволяет счетчику разрядки точно отслеживать количество срабатываний разрядника.

Общие сведения

 Монитор разрядника типа JCQ-C1 подключается последовательно с разрядником. Он предназначен для разрядников ZnO с номиналом 500 кВ или ниже, используется для контроля тока утечки и регистрации времени срабатывания разрядника. Условия окружающей среды должны соответствовать требованиям разрядника, при этом монитор должен обладать антивибрационной способностью, электромагнитным подсчетом и индикацией работы с помощью указателя тока.

Структура и характеристики

 Монитор состоит из кремниевого мостового варистора, конденсатора, резисторов, электромагнитного счетчика и других компонентов. Он использует энергию разрядника (импульсный ток и ток промышленной частоты) для генерации напряжения на элементе клапана (нелинейное сопротивление). Это напряжение затем используется для зарядки конденсатора в одном направлении через выпрямитель кремниевого мостового типа. Катушки электромагнитного счетчика разряжаются как постоянный ток, заставляя счетчик двигаться и регистрировать количество срабатываний. Это позволяет точно отслеживать историю работы разрядника.
