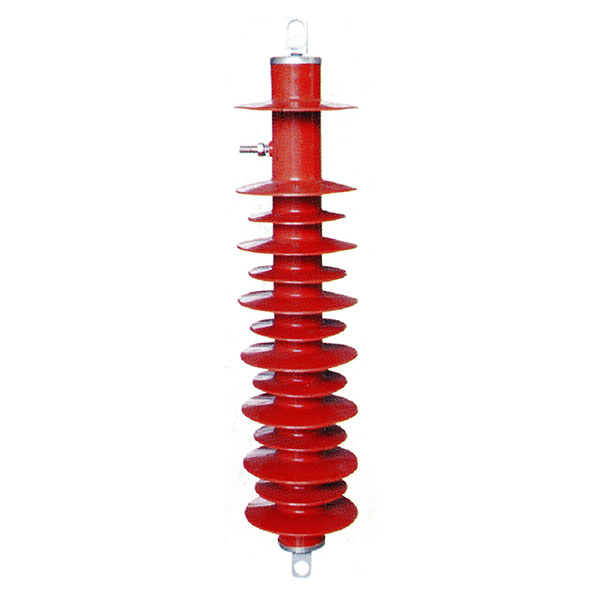

Молниеотвод для энергосистем YH5WZ-51/134

Описание

Ограничитель из оксида цинка в органическом полимерном корпусе для линий передачи и преобразования переменного тока — это решение следующего поколения, разработанное для снижения срабатывания системы, вызванного молнией. Он подключается параллельно на обоих концах гирлянды изоляторов, эффективно ограничивая перенапряжения от молнии и значительно повышая уровень защиты от молнии линий передачи. Основной метод установки — подвесной тип, при котором ограничитель устанавливается на опоре линии электропередачи, хотя также доступна установка на штыревом типе. Наши ограничители из оксида металла в полимерном корпусе (как подвесного, так и штыревого типа) в основном используются в системах передачи и преобразования переменного тока для напряжений от 10 кВ до 220 кВ. Они предназначены для ограничения различных условий перенапряжения, которые могут возникнуть в цепях передачи электроэнергии, обеспечивая безопасную работу высоковольтной инфраструктуры. Стандарты производства для этих изделий: GB11032-2000 (эквивалент IEC60099-4:1991) для металлооксидных ограничителей перенапряжения без зазоров в системах переменного тока, JB/T8952-2005 для металлооксидных ограничителей перенапряжения в полимерном корпусе без зазоров, JB/T10497-2005 для металлооксидных ограничителей перенапряжения в полимерном корпусе с последовательными зазорами и JB/T8459-2006 для обозначения изделий для ограничителей перенапряжения.

Характеристики продукта

• Отлиты в единое целое для превосходной герметизации, со специальной структурой, которая является влагонепроницаемой и взрывобезопасной.

• Превосходное рассеивание тепла и высокая способность поглощения перенапряжения.

• Компактный размер, легкий вес, гибкая установка, ударопрочность и высокая прочность на разрыв, обеспечивающая долговечность при транспортировке.

• Идеально подходят для линий электропередачи с низким уровнем молниезащиты и высокой частотой срабатывания, вызванного молнией. Он особенно подходит для засушливых и горных регионов, башен с высоким сопротивлением, больших пролетов речных переходов, мест с высокими рабочими перенапряжениями или районов с высоким уровнем загрязнения.

Условия использования

• Температура окружающей среды: от -40°C до +40°C.

• Высота: не должна превышать 2000 м (при заказе укажите при заказе для использования в районах плато).

• Частота электропитания: от 48 Гц до 62 Гц.

• Максимальная скорость ветра: 35 м/с.

• Подходит для районов с сейсмической интенсивностью до Ms7 включительно.

• Допустимо качание молниеотводов, а способ установки следует выбирать на основе конструкции башни с учетом конфигураций подвески или опор по мере необходимости.

Молниеотвод для энергосистем YH5WZ-51/134

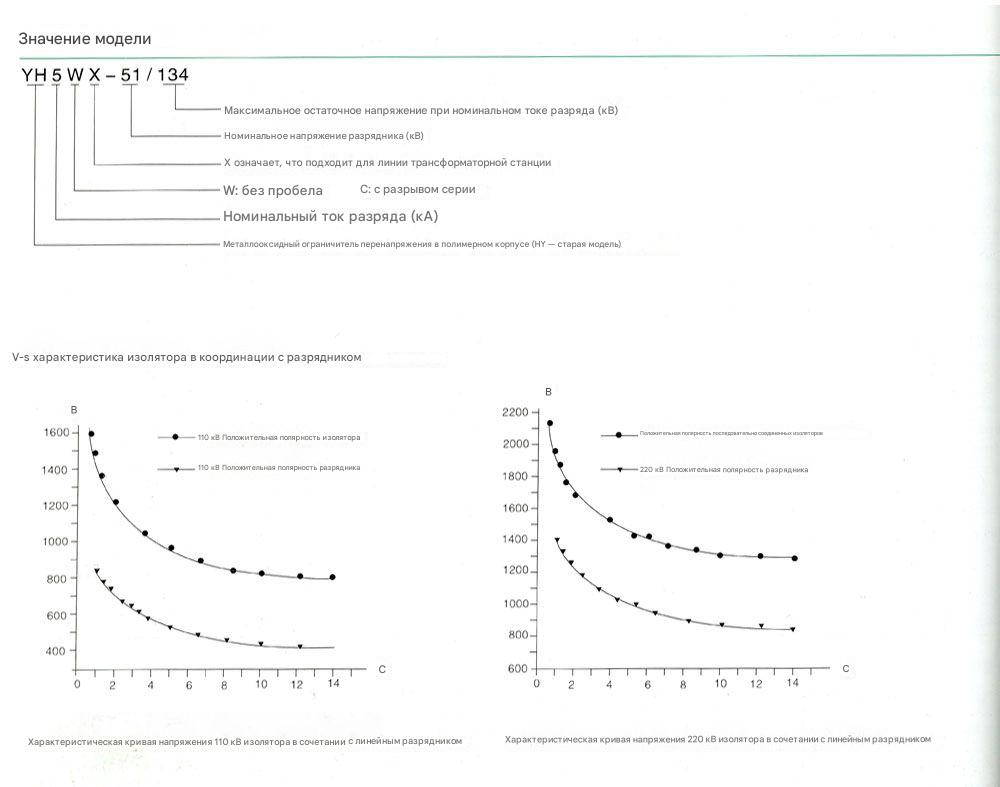

Использование выбора для линии передачи переменного тока Разрядник

Разрядники для линий передачи и трансформации переменного тока можно разделить на два основных типа: безразрядные разрядники и разрядники с последовательными разрядниками. Разрядники с последовательными разрядниками можно далее разделить на разрядники с фиксированным зазором и разрядники с воздушным зазором, каждый из которых имеет свои особенности в работе.

Безразрядные разрядники

Безразрядные разрядники всегда работают во время работы линии. Они защищают систему, поглощая энергию перенапряжения в нормальных условиях, и обеспечивают защиту в случае удара молнии. Однако, если безразрядный разрядник не работает должным образом, он заземлит шину, отключив подачу питания. В таких случаях требуется ручное снятие. Для решения этой проблемы мы разработали систему последовательного разъединителя для безразрядных разрядников. При возникновении неисправности разъединитель автоматически активируется, отключая разрядник от шины, что делает техническое обслуживание и замену более удобными.

Разрядники с последовательным зазором

Разрядники с последовательным зазором не задействованы в работе линии в нормальных условиях, что продлевает их срок службы. Они разряжают электрическую энергию только во время удара молнии. У разрядников с фиксированным зазором есть преимущество в виде стабильного диапазона напряжения разряда, но они по сути функционируют как разрядники без зазора, если зазор становится нефункциональным. С другой стороны, разрядники с воздушным зазором отключаются от системы в нормальных условиях и разряжают электричество только во время ударов молнии. Однако диапазон напряжения разряда разрядников с воздушным зазором может колебаться, поскольку зазор может смещаться из-за ветра. Чтобы решить эту проблему, наша компания разработала конструкцию дугообразного зазора, которая минимизирует влияние изменений расстояния зазора, вызванных движением ветра.

Таблица электрических параметров для цепей без зазоров

Model of arrester	Rated voltage of system	Rated voltage of arrester	Continuous operating voltage	Direct -current reference voltage	Residual voltage under steep impulse current	Lightning impulse Residual voltage under current	Residual voltage under switching impulse current	Square-wave discharge capacify	Heavy current impulse withstand capacity	Drawing No.
Model of arrester	KV(r.m.s)			≮KV	≯KV			A	kA	Drawing No.
YH5WX-17/50	10	17	13.6	25.0	57.5	50	42.5	150	65	Fig.22

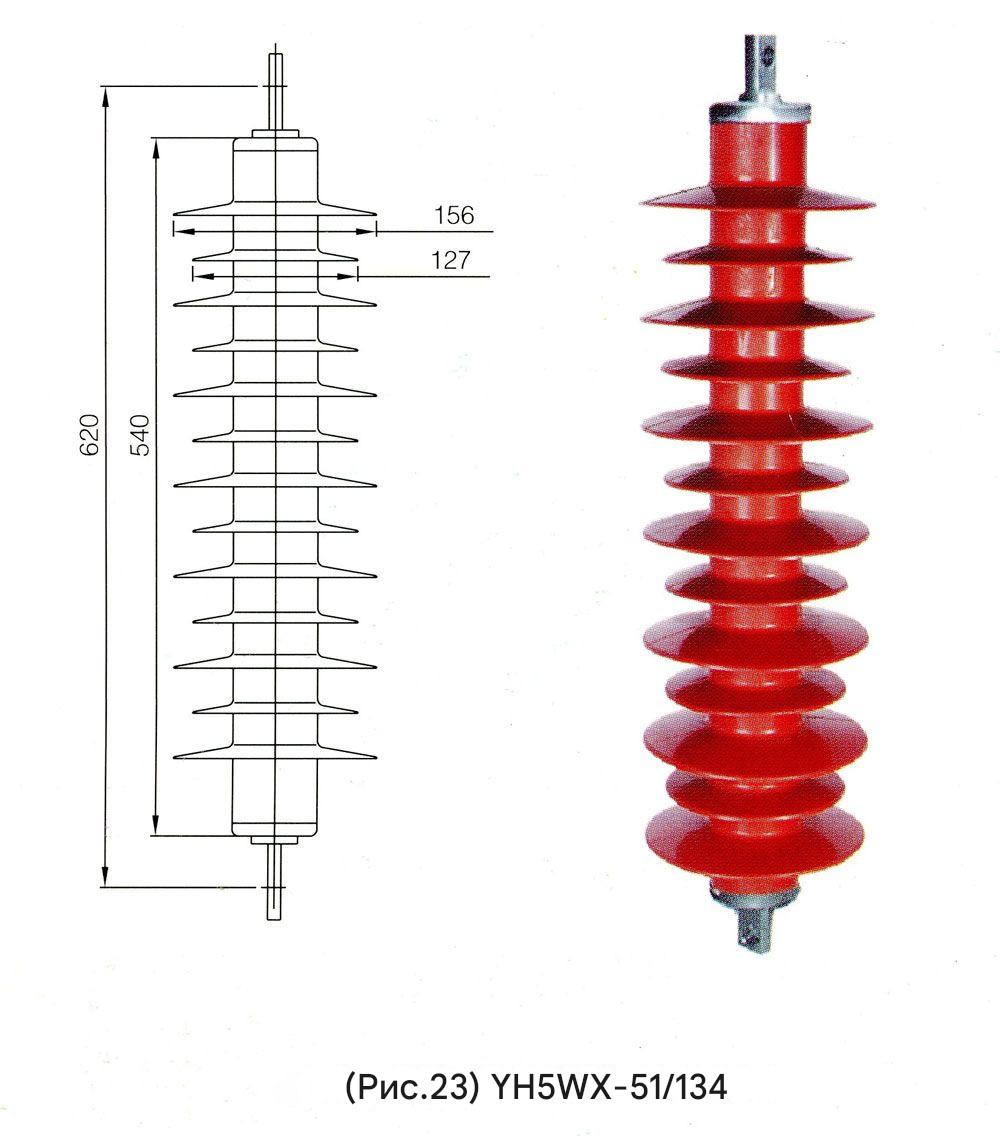

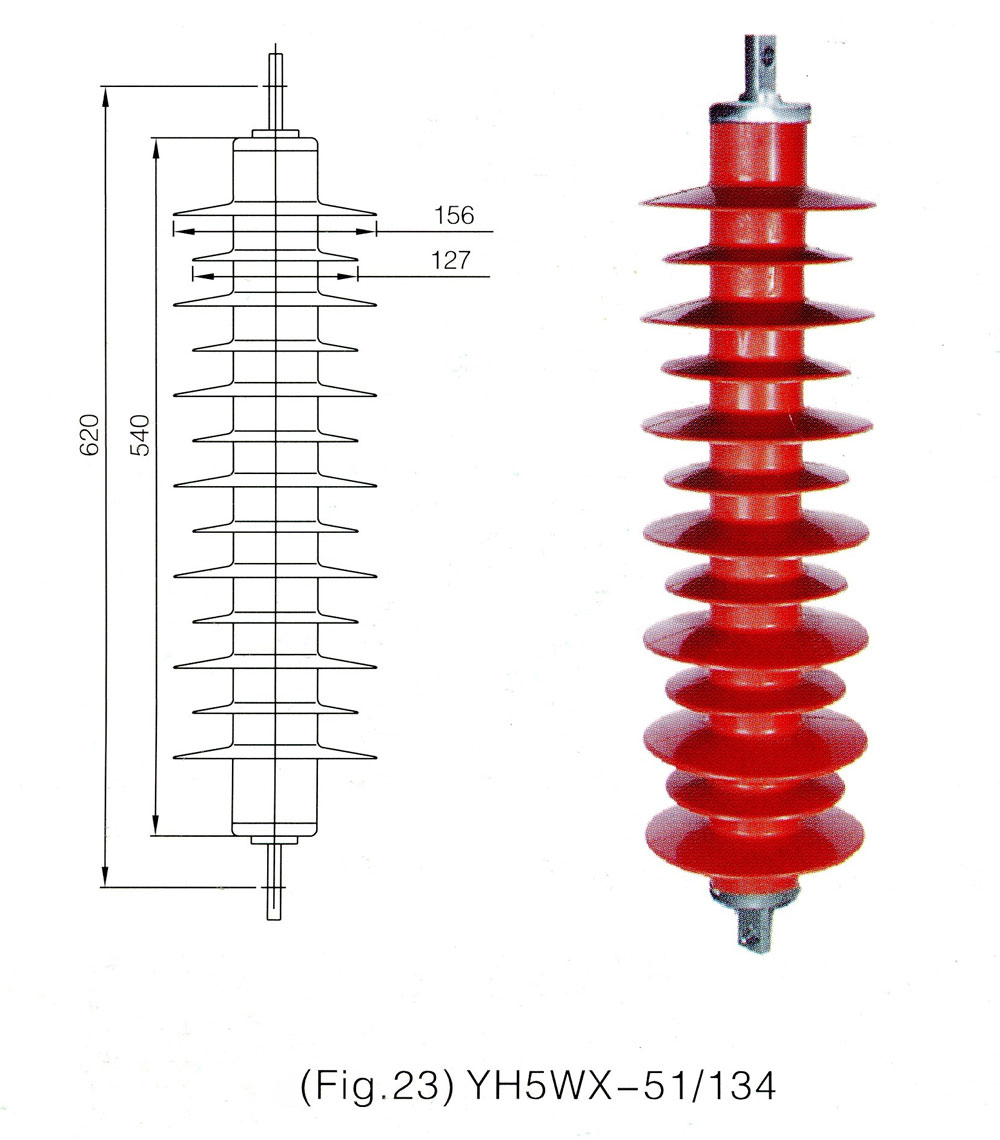

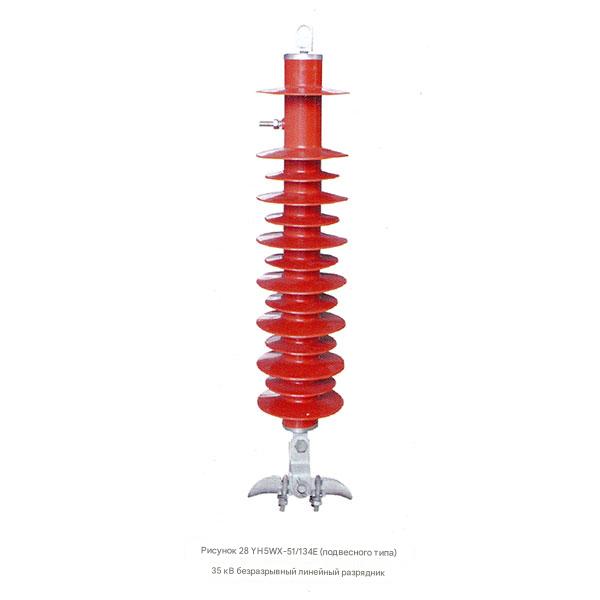

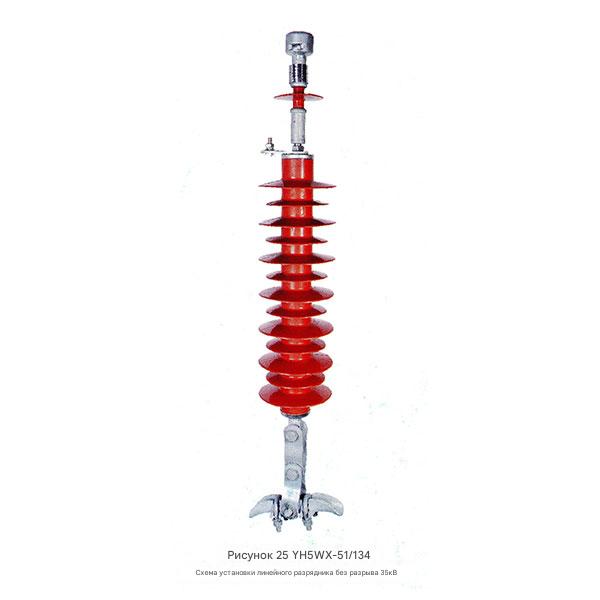

YH5WX-51/134	35	51	40.8	73.0	154	134	114	400	100	Fig.23
YH5WX-54/134	35	54	43.2	77.0	154	134	114	400	100	Fig.23

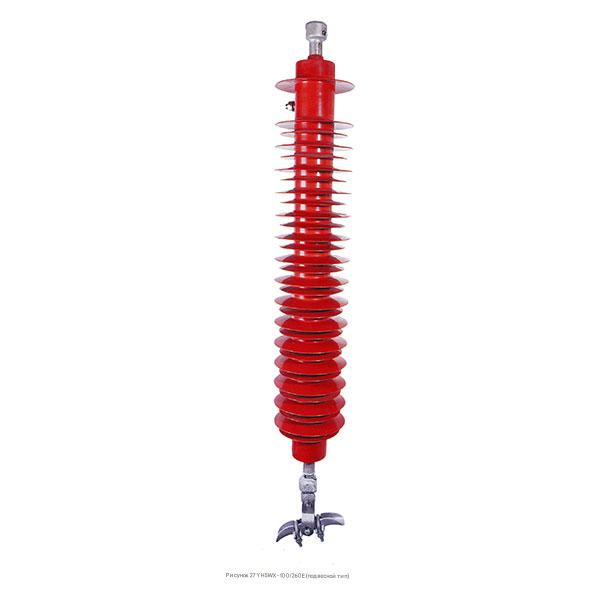

YH5WX-96/250	66	96	75	140	279	250	202	400	100	Fig.27
YH5WX-96/250	66	96	75	140	279	250	202	400	100	Fig.27

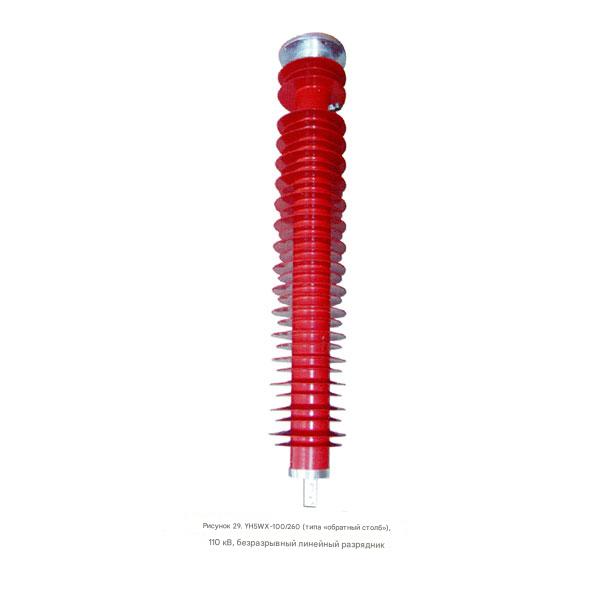

YH10WX-100/260	110	100	78	145	291	260	211	600	100	Fig.27
YH10WX-102/265	110	102	79.6	148	297	265	225	600	100
YH10WX-108/281	110	108	84	157	314	281	239	600	100
YH10WX-114/300	110	114	89	165	336	300	255	600	100
YH10WX-120/320	110	120	94	174	358	320	272	600	100
YH10WX-126/328	110	126	98	183	367	328	279	600	100

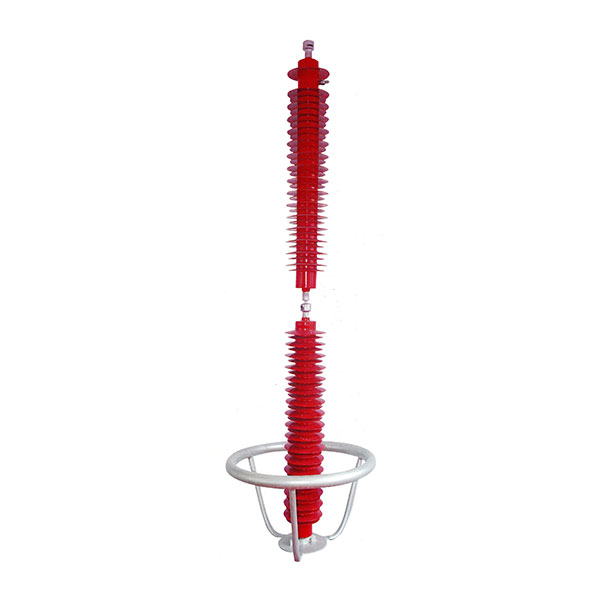

YH10WX-204/530	220	204	159	297	594	530	450	600	100	Fig.30
YH10WX-216/562	220	216	168.5	314	628	562	478	600	100
YH10WX-228/600	220	228	178	331	627	600	510	600	100
YH10WX-240/640	220	240	187	349	716	640	544	600	100
YH10WX-252/656	220	252	196	366	734	656	558	600	100

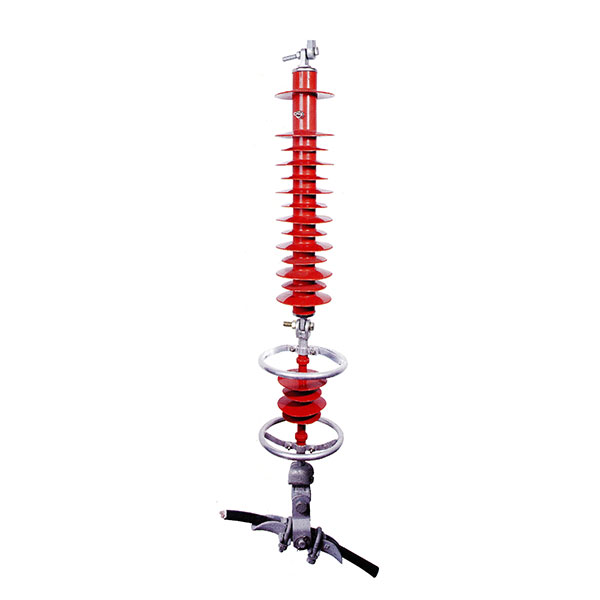

Таблица электрических параметров разрядника линейного типа (с последовательными зазорами)

Model of arrester	Rated voltage of system	Residual voltage under lightning impulse currentr	Impulse sparkover voltage	Power frequency withstand voltage	Direct-current reference voltage	Series gap distance	2ms Square-wave discharge capacity	Drawing No.
Model of arrester	KV(r.m.s)	≯KV	≯KV	≯KV	≯KV	mm	A	Drawing No.
YH5CX-42/120	35	120	240	70	60	200±15	250	Fig.31
YH5CX-51/134	35	134	249	70	73	200±15	250	Fig.31
YH5CX-69/198	66	198	440	140	100	350±15	400	Fig.33
YH10CX-84/240	110	240	525	147	132	485±15	400	Fig.33
YH10CX-96/260	110	260	560	185	140	485±15	600
YH10CX-100/260	110	260	560	185	145	605±30	600	Fig.33
YH10CX-108/281	110	281	560	185	160	605±30	600
YH10CX-168/480	220	480	960	370	249	850±50	600
YH10CX-192/520	220	520	960	370	280	850±50	600	Fig.34
YH10CX-216/562	220	562	960	370	320	850±50	600	Fig.34

Описание

Разрядники подвесного типа для напряжений до 35 кВ включительно обычно используют режим подвески с одним ушком или одним отверстием. Для разрядников с номиналом 66 кВ и выше обычно используется режим подвески шаровой конец к шаровому концу (гнездо). Если требуется другой режим соединения подвески, пожалуйста, предоставьте четкие инструкции при размещении заказа. Наша компания с радостью поможет клиентам в проектировании различных гибких конфигураций подвески для удовлетворения конкретных потребностей.
