Полимерный подвесной линейный разрядник YH5WX-100/260E

● Описание продукта

Ограничитель из оксида цинка в корпусе из органического полимера — это специализированное устройство, разработанное для снижения срабатывания системы, вызванного молниеносными замыканиями в сетях передачи и преобразования переменного тока.

Устанавливаемый параллельно по обе стороны гирлянды изоляторов, он эффективно ограничивает перенапряжения от молнии и повышает общий уровень защиты от молнии линии.

Основной способ установки — подвесной монтаж на опорах линий электропередач, хотя также доступна установка на штыревом основании.

● Область применения

Наши ограничители из оксида металла в корпусе из полимера, доступные как в подвесном, так и в штыревом исполнении, предназначены для систем передачи и преобразования переменного тока в диапазоне от 10 кВ до 220 кВ.

Эти ограничители защищают линии электропередач, смягчая события перенапряжения, обеспечивая стабильную и безопасную работу системы.

● Стандарты производства

Производство этой продукции соответствует следующим стандартам:

GB11032-2000 (эквивалент IEC60099-4:1991)

JB/T8952-2005

JB/T10497-2005

JB/T8459-2006

Эти стандарты охватывают полимерные металлооксидные разрядники без зазоров и с зазорами для систем переменного тока.

● Характеристики продукта

● Цельная литая конструкция для превосходной герметизации, влагостойкости и взрывозащищенности

● Превосходное рассеивание тепла и высокая способность поглощения энергии

● Компактный, легкий, простой в установке, с высокой ударопрочностью и прочностью на растяжение, обеспечивающий безопасную транспортировку

● Рекомендуемые области применения

● Линии электропередачи с высокой частотой срабатывания молний и низким уровнем защиты

● Засушливые и горные регионы

● Башни с высоким сопротивлением заземления или длиннопролетные речные переходы

● Системы с высоким рабочим перенапряжением перед входом подстанции

● Сильно загрязненные районы, требующие усиленной молниезащиты

● Условия эксплуатации

● Температура окружающей среды: от -40℃ до +40℃

● Высота: ≤2000 м (укажите, используется ли в высокогорных регионах)

● Частота: от 48 Гц до 62 Гц

● Максимум Скорость ветра: ≤35 м/с

● Применимо в сейсмических зонах с интенсивностью до Ms7

● Поддерживаются как подвесные, так и стержневые режимы монтажа, адаптируемые к башенным конструкциям

Использование выбора для линии передачи переменного тока Разрядник

Классификация линии переменного тока Разрядники

■ Типы разрядников

Разрядники для линий передачи и трансформации переменного тока подразделяются на два основных типа:

— Разрядники без зазора

— Разрядники с последовательным зазором

Разрядники с последовательным зазором можно далее разделить на:

— Разрядники с фиксированным зазором

— Разрядники с воздушным зазором

Каждый тип имеет различные эксплуатационные характеристики.

■ Разрядники без зазора

Эти разрядники остаются постоянно подключенными во время работы линии.

Они функционируют во время ударов молнии, а также поглощают переходные перенапряжения в нормальных условиях.

Если происходит неисправность и разрядник выходит из строя, это приводит к заземлению шины, что требует ручного отключения питания и демонтажа. Для решения этой проблемы наша компания разработала интегрированную систему последовательного разъединителя.

Эта система автоматически изолирует неисправный разрядник от шины, упрощая обслуживание и повышая безопасность системы.

■ Разрядники с последовательным зазором

В отличие от моделей без зазора, эти разрядники не работают непрерывно, что продлевает их срок службы.

Они активируются только во время ударов молнии. — Разрядники с фиксированным зазором:

Известны своим стабильным напряжением разряда, хотя если фиксированный зазор становится неэффективным, разрядник ведет себя как без зазора. — Разрядники с воздушным зазором:

Остаются полностью отключенными в нормальных условиях.

Разряд происходит во время ударов молнии; однако движение, вызванное ветром, может повлиять на расстояние зазора, что приводит к нестабильному напряжению разряда.

Чтобы решить эту проблему, мы разработали дугообразную структуру зазора, эффективно минимизирующую влияние механических колебаний на постоянство разряда.

Таблица электрических параметров для цепей безразрывного типа

Таблица электрических параметров линейного разрядника (с последовательными разрядниками)

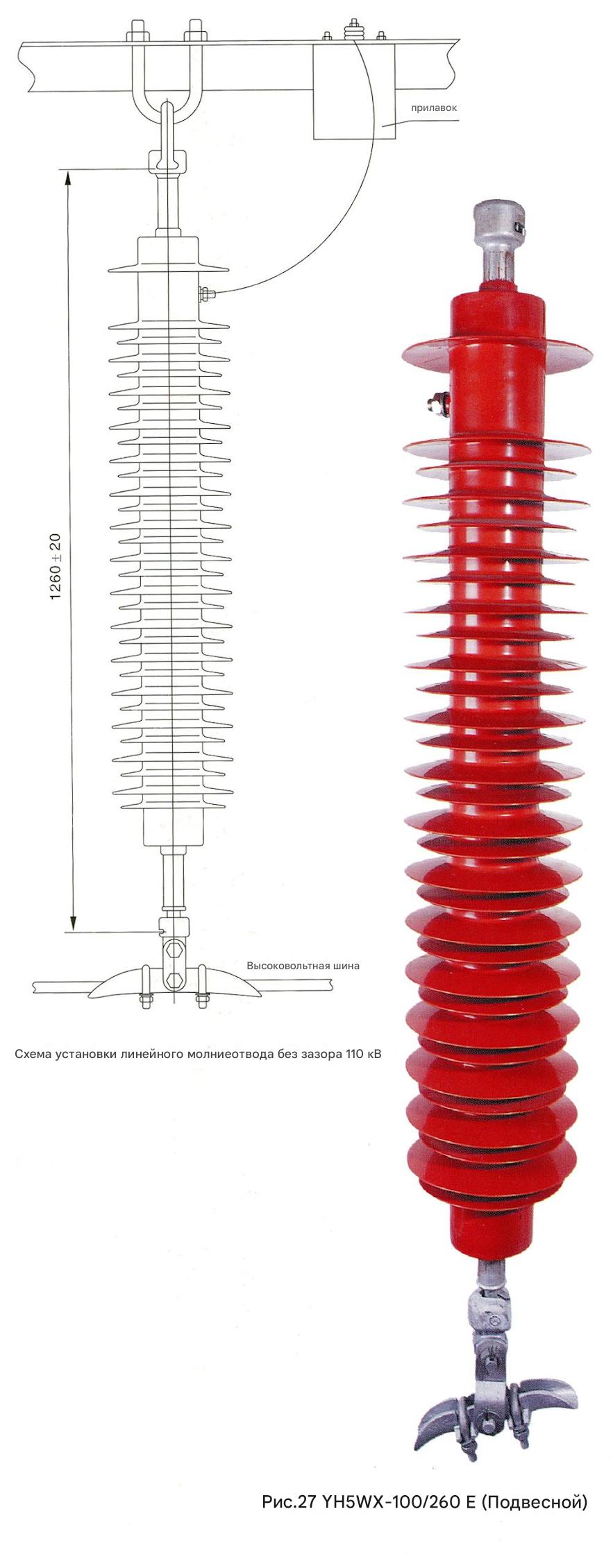

■ Руководство по установке для подвесных разрядников

Подвесные разрядники с номиналом до 35 кВ включительно обычно используют конфигурацию подвесной доски с одним ушком или одним отверстием. Для разрядников 66 кВ и выше стандартная конфигурация подвески — шаровой конец к шаровому концу (гнездовой тип). Если требуется другой метод соединения подвески, пожалуйста, четко укажите это при размещении заказа.

Наша команда готова помочь с индивидуальной разработкой различных гибких подвесных решений для удовлетворения конкретных потребностей установки.
