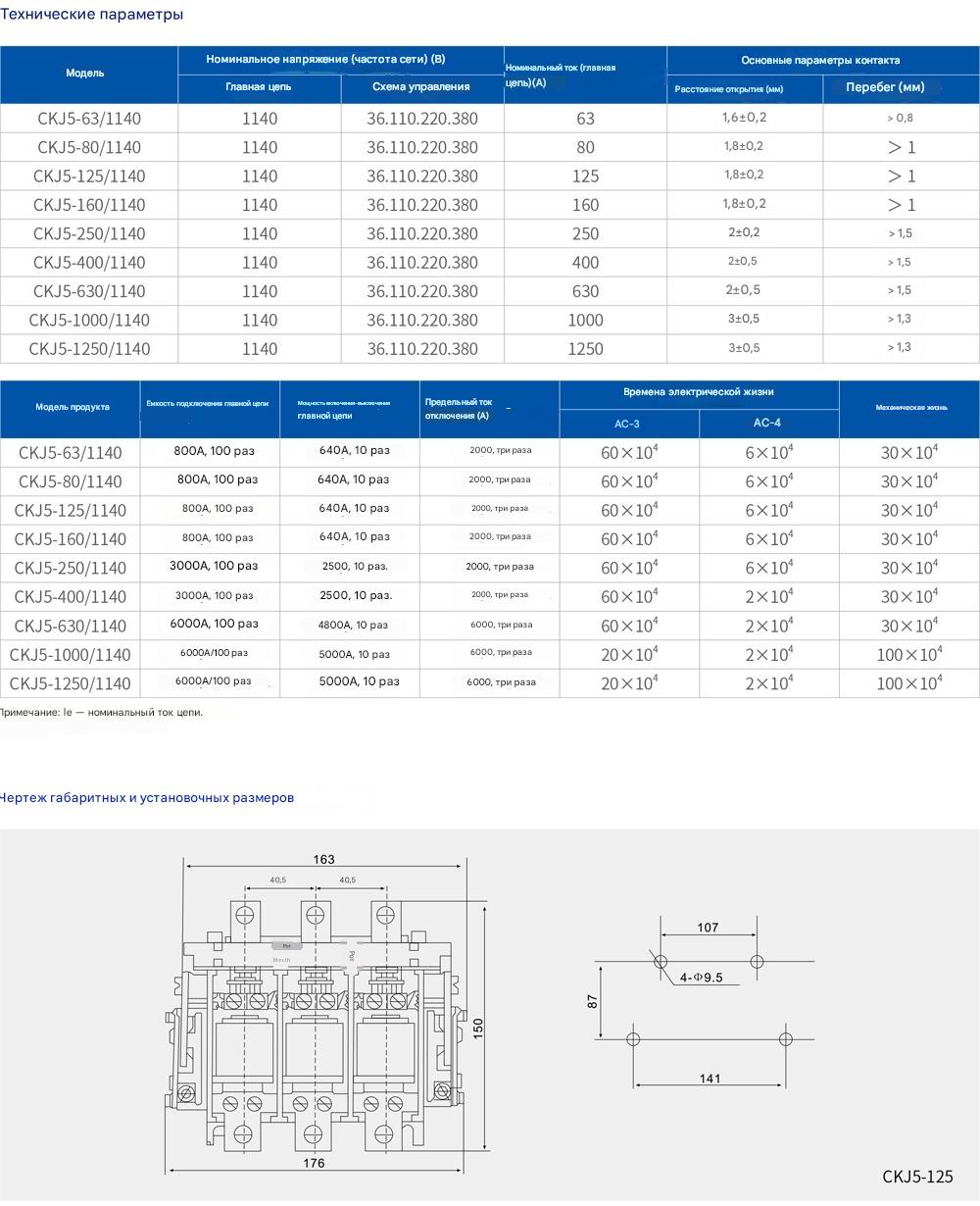

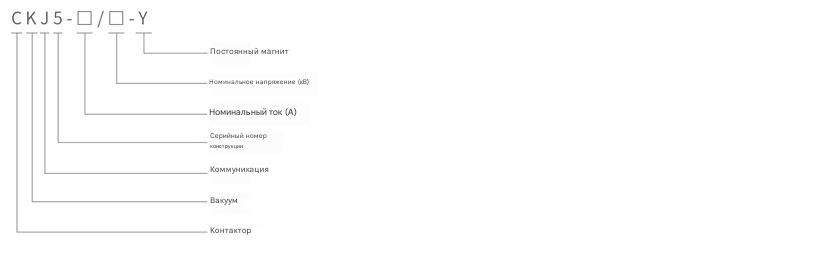

Низковольтные вакуумные контакторы серии CKJ5 подходят для сетей переменного тока частотой 50 Гц, номинальным рабочим напряжением до 1140 В и номинальным рабочим током от 125 А до 400 А. Они используются для прямого или дистанционного замыкания и размыкания главной цепи.
Поскольку главные контакты работают в среде высокого вакуума, эти контакторы имеют ряд преимуществ, таких как отсутствие воздействия дуги наружу, небольшой размер, малый вес, длительный срок службы и длительный цикл обслуживания. Они особенно подходят для формирования различных контроллеров уличного освещения и идеально подходят для использования в таких сценариях, как нефтяные месторождения и химические заводы.
Высота над уровнем моря не превышает 2000 метров.
Температура окружающего воздуха: от -25°C до +40°C.
Относительная влажность воздуха: при температуре окружающего воздуха +25°C не превышает 50%. При более низких температурах допускается более высокая относительная влажность. При средней температуре влажного месяца +25°C среднемесячная относительная влажность составляет 90%.
Наклон поверхности установки к вертикальной плоскости не превышает 15°. Категория установки обычно класс III.
Уровень загрязнения окружающей среды — Grade 3.
В области, где вибрация не превышает 30 м/с.

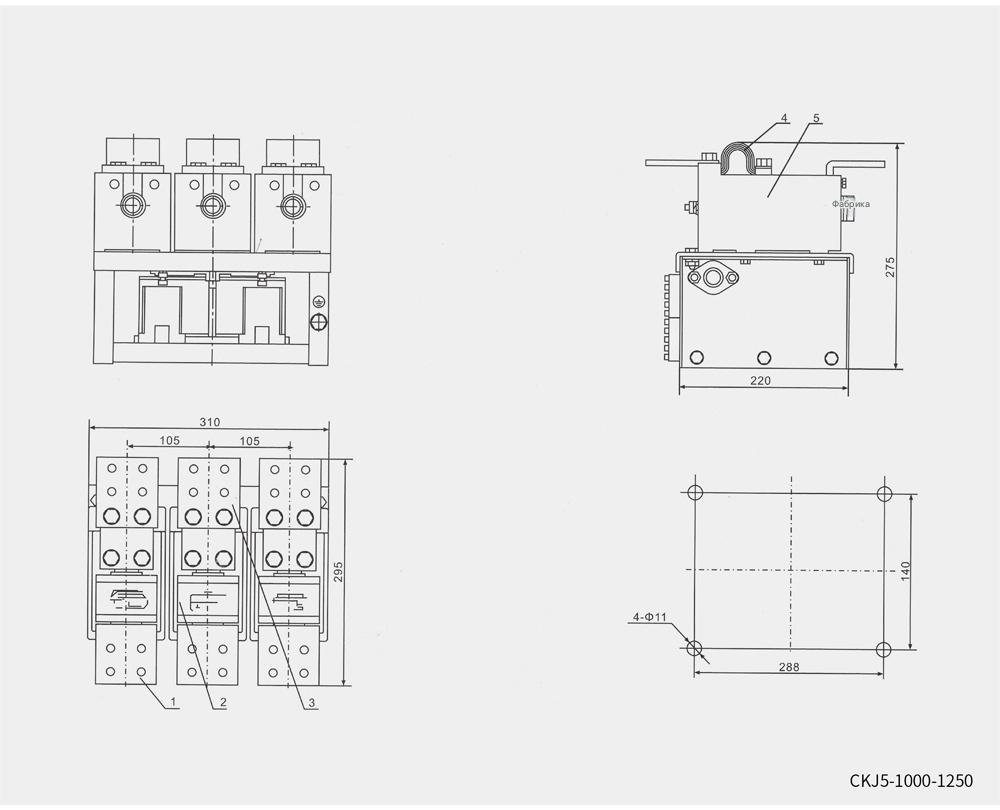

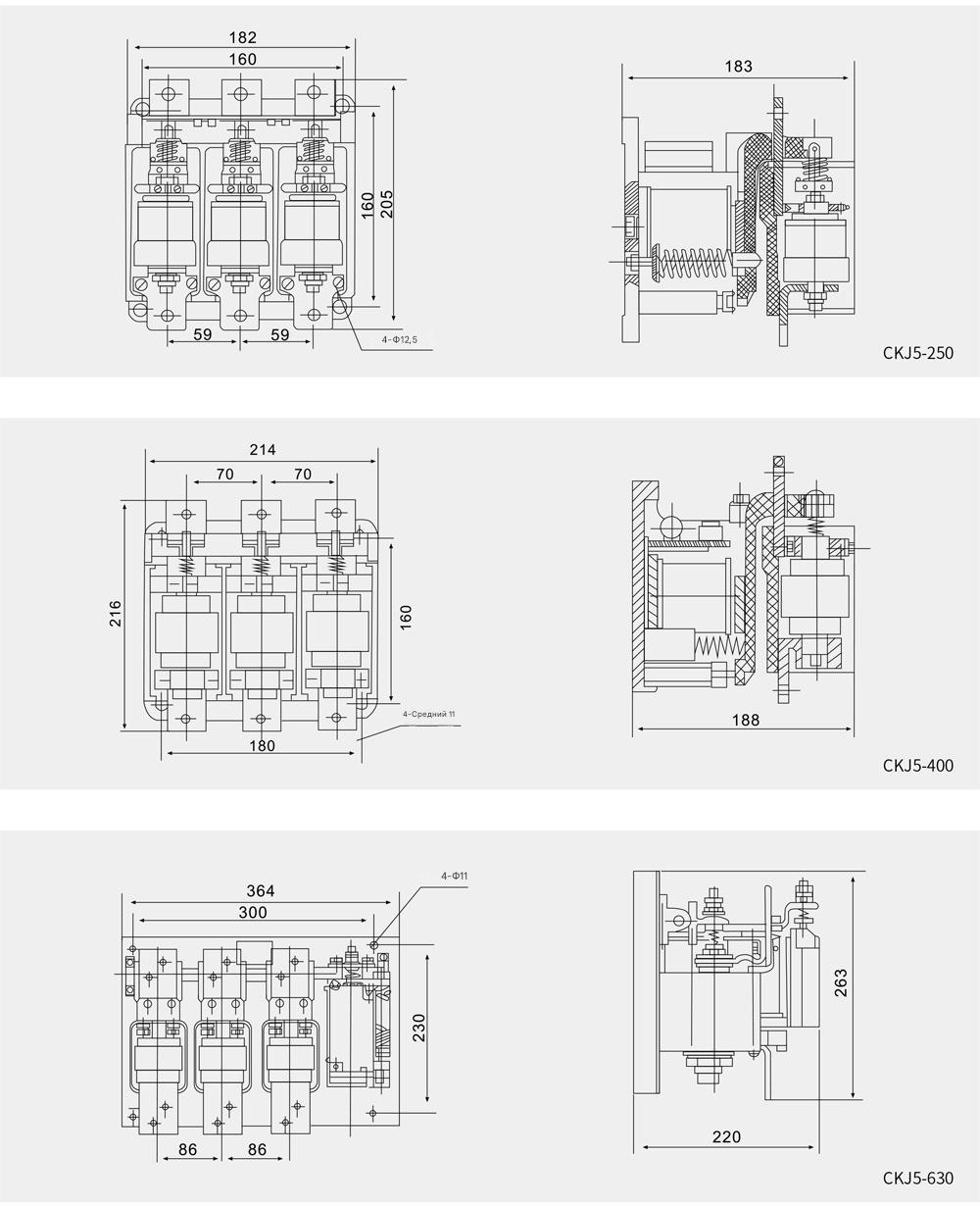

Контактор состоит из вакуумной выключающей трубки, изолирующей рамы, подвижного рычага, опорной рамы магнитной цепи, электромагнитного рабочего механизма и выпрямительного устройства. Электромагнитный рабочий механизм состоит из железного сердечника, катушки, магнитной пластины, пластины якоря, вращающегося вала, подвижного рычага и т. д.
Статическая проводящая пластина вакуумной выключающей трубки закреплена на изолирующей раме винтами. Изолирующая рама соединена с левой и правой опорными пластинами и опорной рамой магнитной цепи винтами. Когда катушка находится под напряжением, якорь притягивается, приводя в движение подвижный рычаг и подвижный проводящий стержень и т. д., так что подвижныйКонтакт вакуумной выключающей трубки перемещается и контактирует со статическим контактом, переводя контактор в закрытое состояние. Когда катушка обесточена, под действием возвратной пружины пластина якоря освобождается, а подвижный и статический контакты разъединяются, переводя контактор в открытое состояние.
Электромагнитный рабочий механизм состоит из железного сердечника, катушки, магнитной пластины, пластины якоря, вращающегося вала, подвижного рычага и т. д.
Вспомогательные контакты расположены на одном конце пластины якоря, а движение вспомогательных контактов осуществляется за счет движения якоря вверх и вниз.
