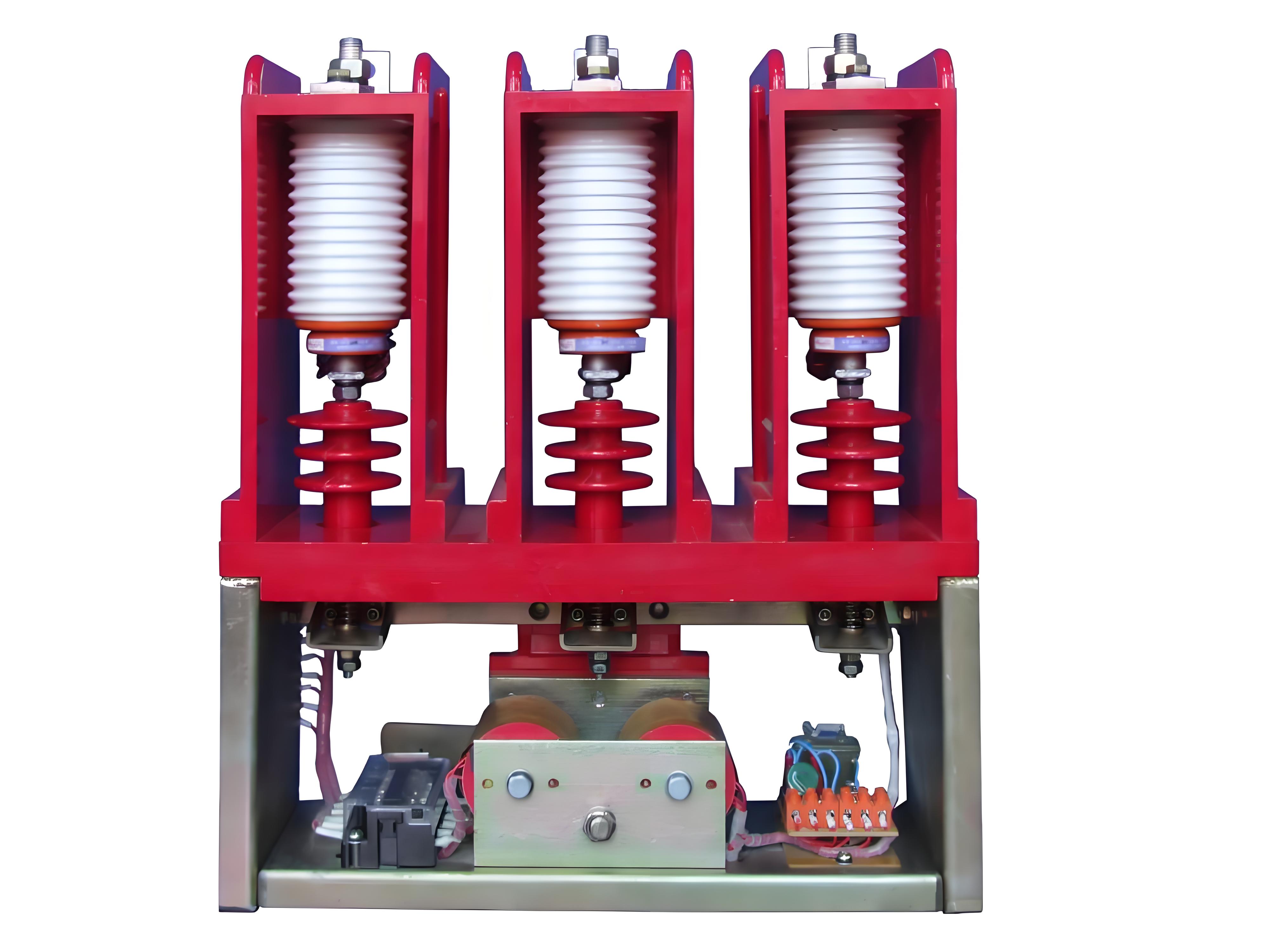

Высоковольтный 3-полюсный вакуумный контактор CKG4 напряжением 12 кВ
| Параметры | Единица измерения | Значение |
|---|---|---|
| Номинальное напряжение основной цепи | кВ | 12 |
| Номинальный ток основной цепи | А | 400(630) |
| Мощность замыкания основной цепи | А/100 раз | 4000(6300) |
| Мощность размыкания основной цепи | А/10 секунд | 3200(5040) |
| Конечная мощность размыкания | кА/3 раза | 4(6.3) |
| Электрическое время службы (AC4) | раз | 10000 |
| Механическое время службы | раз | 1000000 |
| Номинальная частота работы (AC3) | раз/ч | 300 |
| Номинальная частота работы (AC4) | раз/ч | 120 |
| Краткосрочная частота работы (в пределах 20 секунд) | раз/ч | 600 |
| Раскрытое расстояние между kontakтами | мм | 6±0.5 |
| Переехание контактов | мм | 1.5±0.5 |
| Синхронность трехфазности | мс | ≤3 |
| Мощность withstand напряжение в высокой частоте | кВ | 42 |
| Масса | кг | 30 |
| Общие размеры (Длина×Ширина×Высота) | мм | 470×215×540 |
| Размеры установки (Длина×Ширина) | мм | 447×100 |
