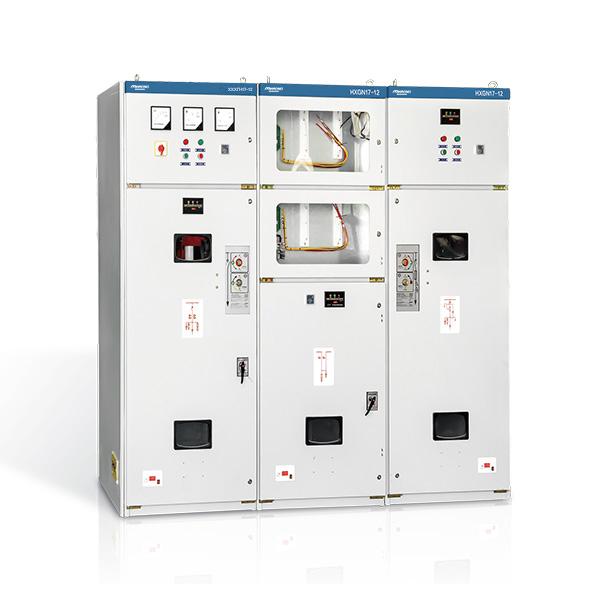

Сетевое распределительное устройство переменного тока HXGN12-12 с металлическим кольцом

Обзор продукта и область применения

В распределительном устройстве переменного тока с металлическим кольцом HXGN12-12 (далее именуемом шкафом кольцевой сети) в качестве главного коммутационного устройства используется вакуумный выключатель ZN28A (VS1) или комбинация вакуумного выключателя нагрузки и предохранителя переменного тока FZ(R) ND-12. Весь шкаф имеет воздушную изоляцию, что делает его идеальным для распределительного устройства блочного типа с металлическим кольцом в системах автоматизации электропитания. Это изделие соответствует стандартам производительности, изложенным в IEC298 для «Распределительного устройства переменного тока в металлическом корпусе» и GB3906 для «Распределительного устройства и оборудования управления переменного тока в металлическом корпусе 3,6–40,5 кВ». Он оснащен надежными пятью функциями защиты, а уровень защиты составляет IP3X. Шкаф кольцевой сети компактен, легок, прост в эксплуатации и обеспечивает безопасное использование и удобное обслуживание, что делает его важным компонентом для реконструкции и развития городской электросети. Шкаф кольцевой сети подходит для приема и распределения энергии в сетях переменного тока 50 Гц, 10 кВ. Его можно использовать с вакуумными выключателями, переключателями нагрузки и конфигурациями бокового монтажа, что обеспечивает универсальные решения для современных энергосистем.

Нормальные условия эксплуатации

·Условия окружающей среды •  Температура окружающей среды:

·Максимальная температура: +40 °C,

·Минимальная температура: -15 °C,

·Среднесуточная температура не должна превышать 35 °C. • Влажность:

·Среднесуточная относительная влажность не должна превышать 95%;

·Среднемесячная относительная влажность не должна превышать 90%.

·Среднесуточное давление пара не должно превышать 2,2 кПа, а среднемесячное давление пара не должно превышать 1,8 кПа. • Сейсмическая интенсивность:

·Оборудование рассчитано на то, чтобы выдерживать уровни интенсивности землетрясений до 8. •  Высота:

· Изделие подходит для установки на высоте до 1000 м. Для установки на большей высоте проконсультируйтесь с производителем. •  Среда установки:

· Место установки должно быть защищено от пожароопасности, сухости, взрывоопасности, сильного загрязнения, химической коррозии, солевого тумана и чрезмерной вибрации.

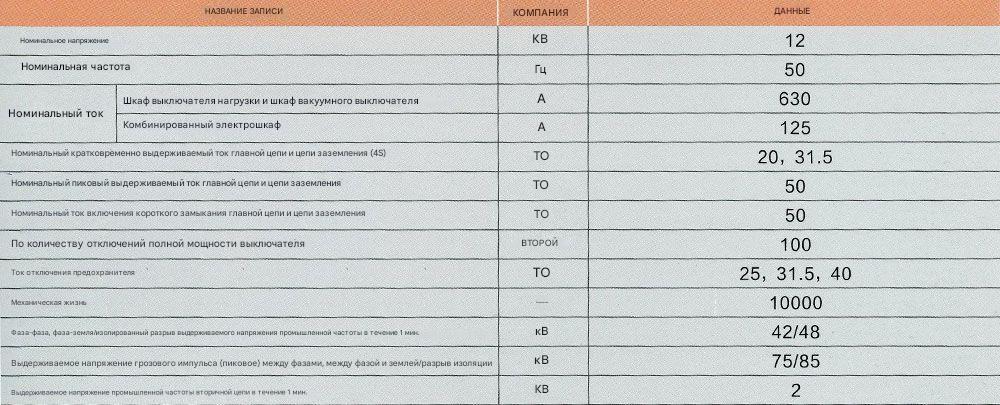

Основные технические параметры
