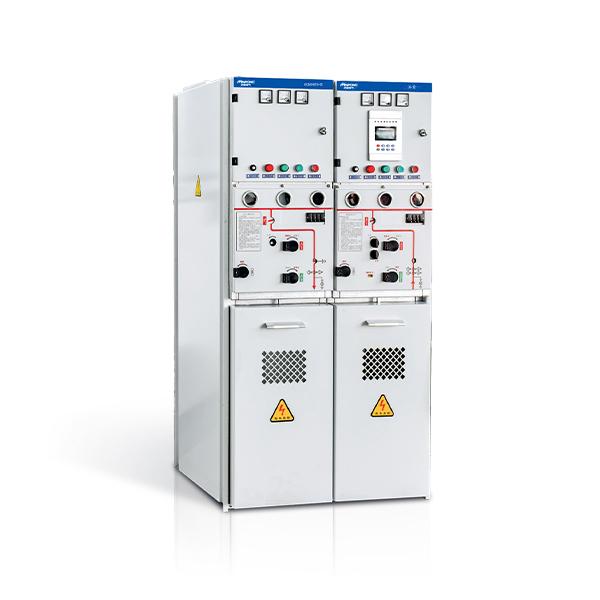

Основной блок с замкнутым кольцом переменного тока с твердой изоляцией GGN-12
Краткое описание
Основной блок HAGGEN-12 переменного тока с замкнутым кольцом с твердой изоляцией представляет собой вакуумное распределительное устройство с твердой изоляцией, полностью герметизированное и не требующее технического обслуживания. Высоковольтные токоведущие части отлиты из эпоксидной смолы с отличными изоляционными свойствами. Вакуумный прерыватель, основная электрическая цепь и изоляционная опора органично объединены в единое целое. Функциональные блоки соединены через полностью изолированную сплошную шину.

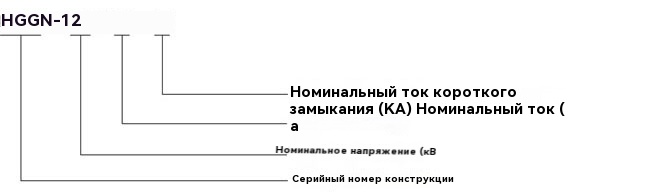

Значение модели
Продукт классификация
Эта серия распределительных устройств делится на различные модули в зависимости от типов переключателей, включая: • Модуль C: выключатель нагрузки с заземляющим узлом • Модуль CB: выключатель нагрузки без заземляющего узла • Модуль V: автоматический выключатель с заземляющим узлом • Модуль VB: автоматический выключатель без заземляющего узла • Модуль VZ: контактный выключатель автоматического выключателя • Модуль F: выключатель нагрузки + блок выключателя с предохранителем • Модуль G: блок разъединителя Условия использования: • Температура окружающей среды: • Диапазон рабочих температур: от -45 °C до +45 °C • Влажность: • Среднесуточная относительная влажность: ≤ 95% • Среднемесячная относительная влажность: ≤ 90% • Высота: • Подходит для установки на высоте до 4000 метров над уровнем моря • Сейсмостойкость: • Может выдерживать сейсмическую интенсивность до 8 градусов • Уровни защиты: • Герметичность корпуса: IP67 • Предохранитель: IP67 • Корпус распределительного шкафа: IP3X Это изделие разработано для надежной работы в широком диапазоне условий окружающей среды, обеспечивая надежную защиту и длительную работу в различных условиях.
Функции и особенности
Защита окружающей среды:
Материалы, используемые в изделии, нетоксичны и безвредны, при использовании не выделяются вредные вещества. Эти материалы полностью подлежат вторичной переработке по окончании жизненного цикла, что обеспечивает экологически чистое решение. Эпоксидная смола, используемая для корпуса переключателя, корпуса предохранителя и изоляции, обладает превосходными электрическими, механическими и термическими свойствами, что делает ее идеальной для долгосрочного использования в электрооборудовании. Цилиндры переключателя и предохранителя отформованы с помощью процесса APG, что обеспечивает высокую надежность и долговечность. Изолирующий цилиндр является критически важным компонентом, обеспечивающим как изоляцию, так и структурную поддержку. Разработанный для термостойкости, устойчивости к атмосферным воздействиям и высокой механической прочности, он соответствует строгим техническим требованиям по безопасности и долговечности. Не требует обслуживания:
Высоковольтное вакуумное распределительное устройство переменного тока с твердой изоляцией полностью герметично, что снижает необходимость в обслуживании и чистке. Единственный компонент, требующий внимания, — это рабочий механизм, что значительно снижает эксплуатационные и эксплуатационные расходы. Безопасность:
Распределительное устройство спроектировано с усовершенствованным экранированием для устраненияснижают риски поражения электрическим током и повышают безопасность пользователя. Система блокировки обеспечивает четкую видимость трехфазной изоляции, предотвращая неправильное управление. Газ SF6 был исключен для предотвращения рисков, связанных с потерей давления газа, таких как нарушение изоляции или проблемы с гашением дуги. Структура межфазной изоляции усилена для предотвращения несчастных случаев, связанных с коротким замыканием, в то время как вакуумный прерыватель взрывобезопасен, что обеспечивает дополнительную защиту. Кроме того, комбинация предохранителя выключателя нагрузки включает герметичный вспомогательный заземляющий выключатель внутри корпуса предохранителя для дополнительной безопасности. Простота эксплуатации:
Распределительное устройство оснащено простой ручкой управления для заземляющего выключателя разъединителя, что снижает вероятность ошибок. Когда выключатель находится в работе, ручка не может быть перемещена, что обеспечивает безопасную и простую эксплуатацию. Простые рабочие процедуры позволяют даже персоналу с базовыми знаниями в области электрики эффективно использовать распределительное устройство, устраняя необходимость в сложной технической подготовке и сводя к минимуму риск ошибок при эксплуатации. Интеллектуальная функциональность:
Распределительное устройство оснащено интеллектуальным интерфейсом и местом установки датчика, что соответствует требованиям интеграции в интеллектуальные сети, обеспечивая эффективный мониторинг и управление. Различные рабочие механизмы:
Переключатель может быть оснащен пружинным или постоянным магнитным рабочим механизмом, что обеспечивает гибкость для удовлетворения различных потребностей пользователей.
Соответствует стандарту
12 кВ кольцевой блок с твердой изоляцией соответствует различным международным и внутренним стандартам, обеспечивая надежную и безопасную работу систем распределения электроэнергии. Эти стандарты включают:
1. GB1984 – Высоковольтный автоматический выключатель переменного тока
Определяет технические требования к высоковольтным автоматическим выключателям, обеспечивающим оптимальную производительность и безопасность в цепях переменного тока.
2. GB3804 – Высоковольтный выключатель нагрузки переменного тока 3,6 кВ–40 кВ
Устанавливает требования к высоковольтным выключателям нагрузки, включая их эксплуатационные возможности и функции безопасности для распределения электроэнергии.
3. GB1958 – Высоковольтные разъединители и заземлители переменного тока
Определяет технические условия для разъединителей и заземлителей, критически важных компонентов для изоляции участков электрических сетей для обслуживания и защиты.
4. GB4208 — Код IP для защиты корпуса
Определяет степени защиты, обеспечиваемые корпусами для электрооборудования, гарантируя их способность противостоять пыли, влаге и посторонним предметам.
5. GB16926 — Комбинация предохранителей переключателей нагрузки переменного тока высокого напряжения
Описывает условия комбинирования переключателей нагрузки и предохранителей в высоковольтных системах для повышения защиты и надежности.
6. GB / T15166.2 — Группа предохранителей переменного тока высокого напряжения, часть 2: цепи предохранителей с ограничением тока
Описывает технические требования к предохранителям с ограничением тока, используемым в высоковольтных системах для защиты оборудования от перегрузок и коротких замыканий.
7. GB / T7354 – Измерение частичных разрядов
Содержит рекомендации по измерению частичных разрядов в электрооборудовании для оценки состояния изоляции и предотвращения сбоев в работе электрооборудования.
8. GB / T11022 – Общие технические условия для высоковольтных распределительных устройств
Определяет общие условия и требования для высоковольтных распределительных устройств для обеспечения их безопасной и надежной работы.
9. GB3906 – 3,6-40,5 кВ переменного тока распределительное устройство в металлическом корпусе и контрольное оборудование
Определяет требования к распределительному устройству переменного тока в металлическом корпусе, охватывающие проектирование, испытания и эксплуатационные характеристики оборудования в высоковольтных электрических системах. Эти стандарты являются неотъемлемой частью обеспечения высокой производительности, надежности и безопасности твердоизолированного кольцевого главного блока, что делает его пригодным для использования в сложных условиях, таких как городские электросети, промышленные приложения и другие критически важные системы распределения электроэнергии.

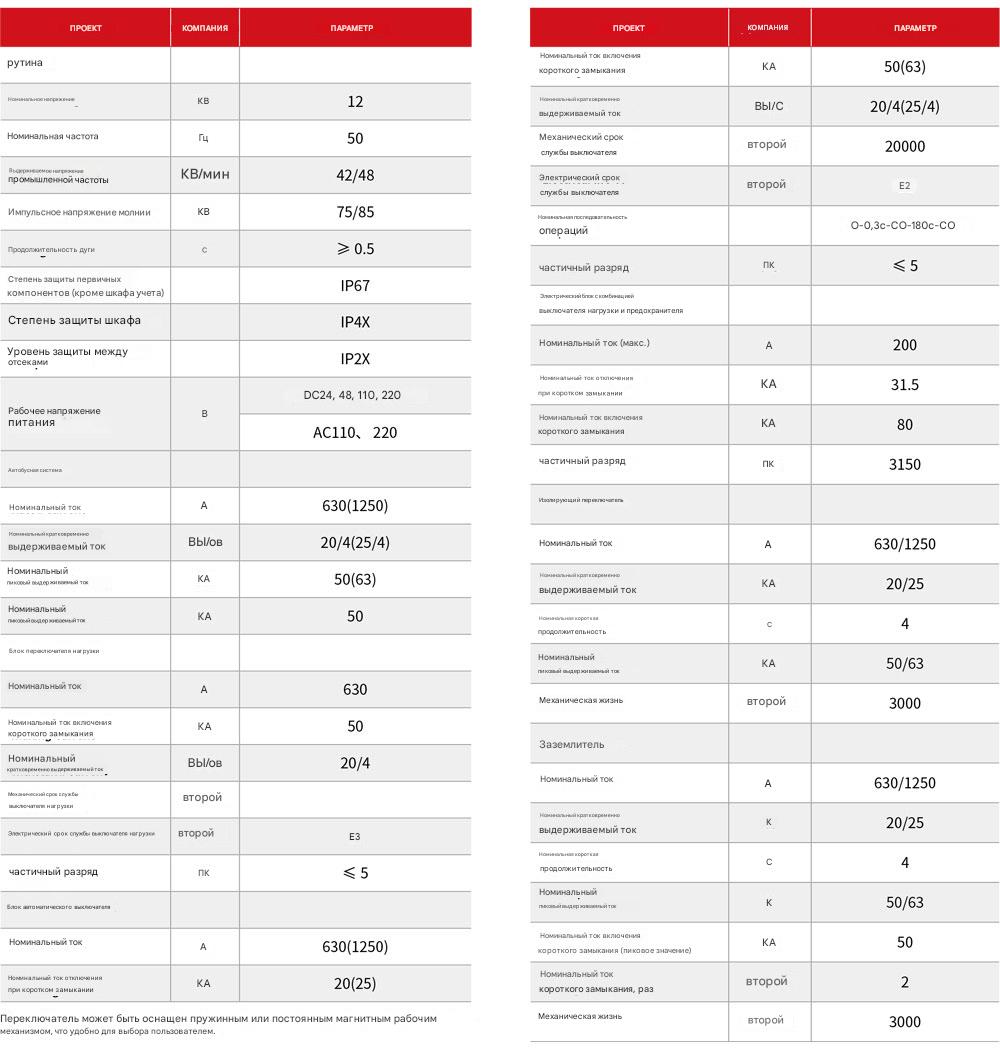

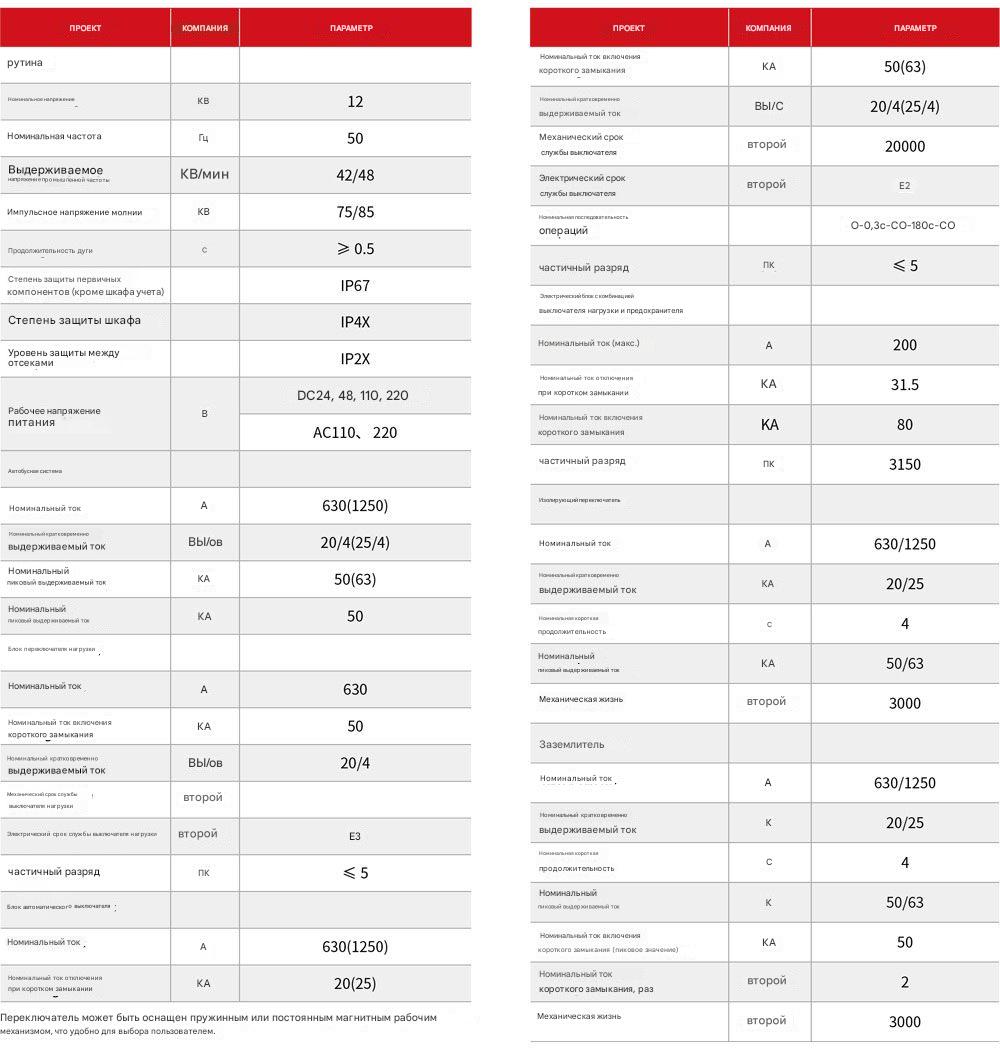

Основные параметры навыков
Структура продукта и принцип работы

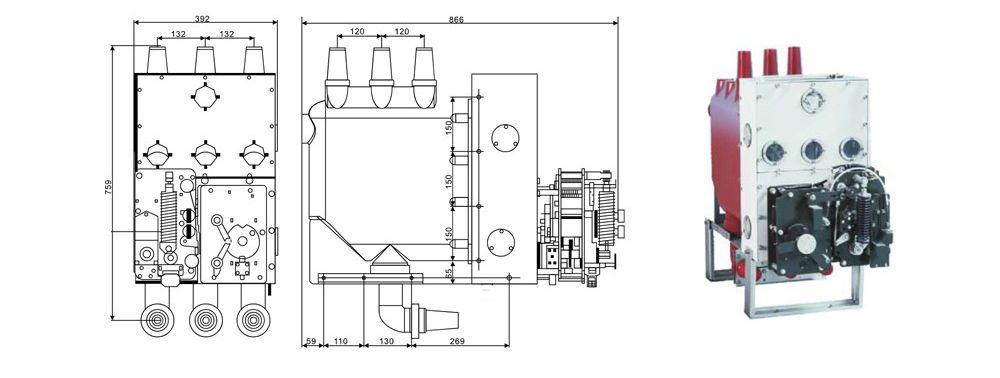

Структура движения кольцевого основного блока с твердой изоляцией показано на рисунке
Характеристики конструкции движения твердого изолированного кольцевого главного блока
1. Вакуумный прерыватель
Вакуумный прерыватель является ключевым компонентом вакуумного выключателя, отвечающим за отключение тока короткого замыкания и обеспечивающим защиту от перегрузки и короткого замыкания для электрических цепей и оборудования. Он обладает рядом преимуществ, включая малое расстояние между контактами, короткое время дуги, минимальный ожог при размыкании контактов, низкую рабочую энергию, быстрое срабатывание и компактный размер. Кроме того, он требует минимального обслуживания, пожаробезопасен, взрывобезопасен и производит низкий уровень шума при работе. Это делает его идеальной заменой масляных выключателей и выключателей SF6, широко используемых в энергетике, металлургии, связи и системах распределения высокочастотного нагрева. Вакуумный прерыватель играет решающую роль в определении основных эксплуатационных характеристик выключателя.
2. Система твердой изоляции
Токопроводящие проводники, включая вакуумный прерыватель и верхние и нижние основания выводов, инкапсулируются в единый блок с использованием процесса APG (автоматическое гелеобразование под давлением). Изолирующий выключатель устанавливается внутри неподвижной полости полюса, что гарантирует, что изоляция между фазами преимущественно твердая. Конструкция имеет однофазную изолированную шину, что помогает избежать существенных неисправностей, таких как замыкания между фазами или замыкания на землю. Система шин может быть расширена, что позволяет гибко добавлять функциональные блоки без ущерба для целостности системы.
3. Трехпозиционный переключатель
Шкаф управления оснащен трехпозиционным рубильником, который интегрирован с главным переключателем в фиксированном полюсе. Трехпозиционный переключатель обеспечивает три режима работы: работа, изоляция и заземление. Механизм механической блокировки гарантирует, что трехпозиционный переключатель может работать только тогда, когда главный переключатель находится в положении «изолировано». Кроме того, рабочее и заземляющее положения переключателя заблокированы: когда рубильник находится в положении «работа», заземляющая сторона заблокирована; а в положении «заземление» заблокирована рабочая сторона.
4. Рабочий механизм
Рабочий механизм выключателя представляет собой подпружиненную систему, разработанную с учетом простоты и надежности. Он компактен, не требует обслуживания и обеспечивает регулируемую мощность замыкания в соответствии с требованиями пользователя. Механизм может работать вручную с помощью накопления энергии (ручное замыкание, ручное разделение) или электрически с помощью накопления энергии и электрического размыкания/замыкания, что обеспечивает гибкость для пользователей. Рабочий механизм ножевого выключателя станции также использует пружинную конструкцию, что обеспечивает быстрое срабатывание и позволяет размыкать и замыкать определенные токи нагрузки. Кроме того, трехпозиционный механизм поддерживает как ручное, так и электрическое управление, облегчая интеллектуальное дистанционное управление для изоляции и заземления, что делает его очень удобным для пользовательских приложений.
Конструктивные характеристики твердоизолированного кольцевого распределительного устройства
Твердоизолированный кольцевой распределительный блок представляет собой компактное распределительное устройство с элегазовой изоляцией (GIS) со следующими конструктивными особенностями:
a. Изоляция и герметизация:
Высоковольтный выключатель нагрузки и токоведущие части полностью герметизированы в изоляционной оболочке из эпоксидной смолы без использования газа. Вакуумная дугогасительная камера компактна, надежна и эффективна в тушении дуг. Выключатель нагрузки оснащен заземляющим выключателем, который работает в трех положениях: закрыто, открыто и заземлено. Заземляющий нож также выполняет функцию изолирующего ножа.
b. Модульная конструкция:
Блок может вмещать от 1 до 5 блоков выключателей нагрузки или от 1 до 5 блоков выключателей. Каждый блок подключается через три высоковольтных ввода, что делает кабельные соединения простыми и эффективными. Такая конструкция позволяет кольцевому основному блоку с твердой изоляцией быть высоконадежным, простым в эксплуатации и универсальным в различных промышленных применениях, особенно в средах с ограничениями по пространству или окружающей среде.

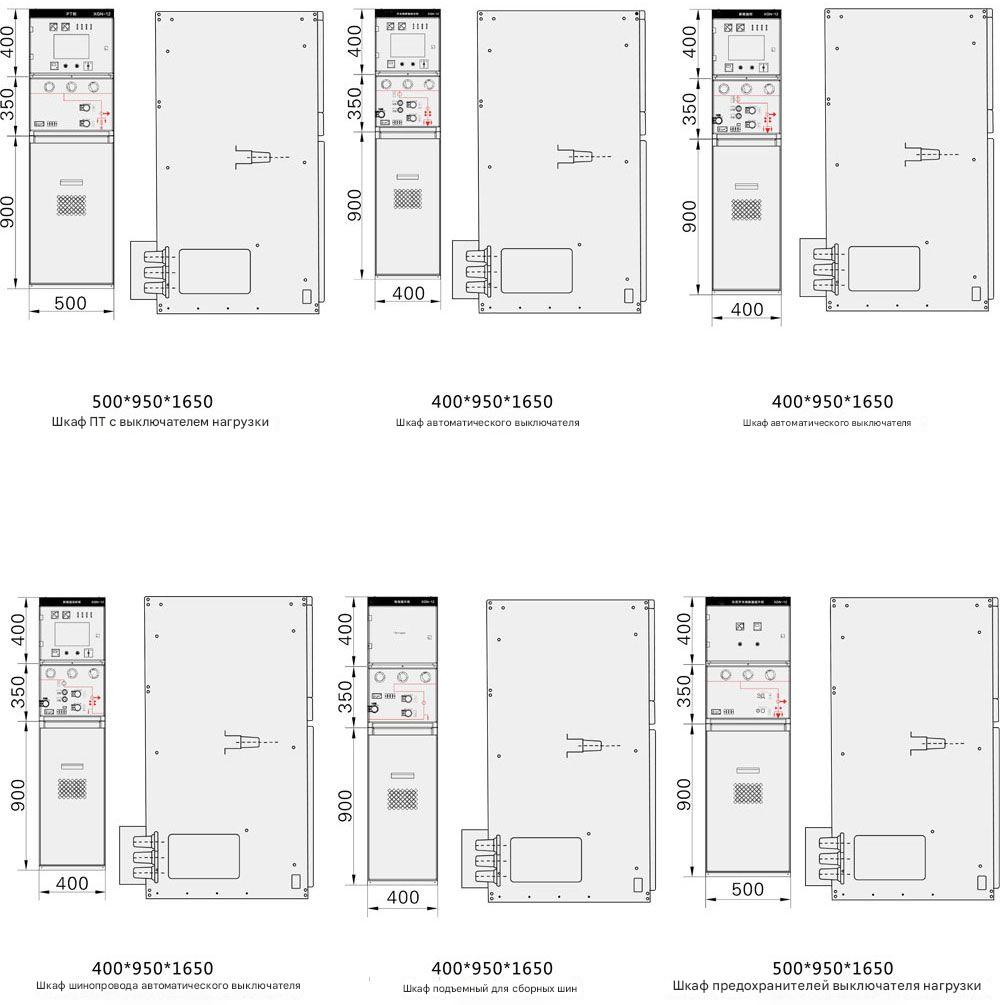

Размеры
Транспортировка и хранилище
Руководство по транспортировке и установке блока кольцевой сети
Способ транспортировки:
Упакованный блок кольцевой сети предназначен для транспортировки с помощью электропогрузчика или крана. Он оснащен подъемными кольцами для облегчения подъема. Используемый подъемный трос должен быть не короче 2 метров для обеспечения безопасного подъема и транспортировки.Условия хранения:
Перед установкой блок кольцевой сети следует хранить в сухом, проветриваемом и непыльном помещении. Если блок накрыт пластиковыми пакетами, убедитесь, что дно остается открытым для вентиляции, чтобы предотвратить накопление влаги.Уплотнение и изоляция:
В устройстве используется уплотнительная коробка, изготовленная из высококачественных импортных материалов, со строгими мерами герметизации на стыке между рабочим механизмом и высоковольтным вводом, что обеспечивает отличную производительность. Высоковольтный ввод и изоляционный цилиндр изготовлены из импортной эпоксидной смолы с использованием процесса APG (автоматическое гелеобразование под давлением). Изоляционный цилиндр и высоковольтный ввод плотно собраны с помощью силиконовой резиновой втулки, что обеспечивает эффективную герметизацию.Независимые рабочие механизмы:
Каждая цепь оснащена собственным независимым рабочим механизмом, который установлен на передней части шкафа. Механизмы спроектированы с различными механическими функциями блокировки для обеспечения безопасной и надежной работы.Пружинный рабочий механизм:
Выключатель нагрузки и заземляющий выключатель оснащены пружинными механизмами. Выключателем нагрузки можно управлять как вручную, так и электрически, в то время как заземляющий выключатель выполняет двойную функцию заземления и изоляции. Заземляющий выключатель можно управлять только вручную, что обеспечивает безопасную работу.Механизм работы выключателя:
Выключатель оснащен постоянным магнитным рабочим механизмом, что позволяет ему открываться и закрываться электрически. Его также можно открывать и закрывать вручную, но нельзя закрывать вручную. В качестве альтернативы выключатель может быть оснащен пружинным механизмом, который поддерживает как ручные, так и электрические операции. Также включен интерфейс для автоматизации распределения электроэнергии, что обеспечивает гибкость для интеграции в интеллектуальную сеть.Окно визуального осмотра:
Визуальное окно встроено в панель кольцевого главного блока, обеспечивая четкий обзор открытого и закрытого состояний разъединителя. Эта функция позволяет операторам напрямую наблюдать за состоянием цепи и обеспечивает лучшую прозрачность работы.Модульная конструкция:
Каждый блок кольцевой магистрали состоит из трех отдельных изоляционных цилиндров, соединенных параллельно, что упрощает установку и замену. Эта модульная конструкция помогает предотвратить разряд между фазами, значительно повышая безопасность и надежность во время работы.
