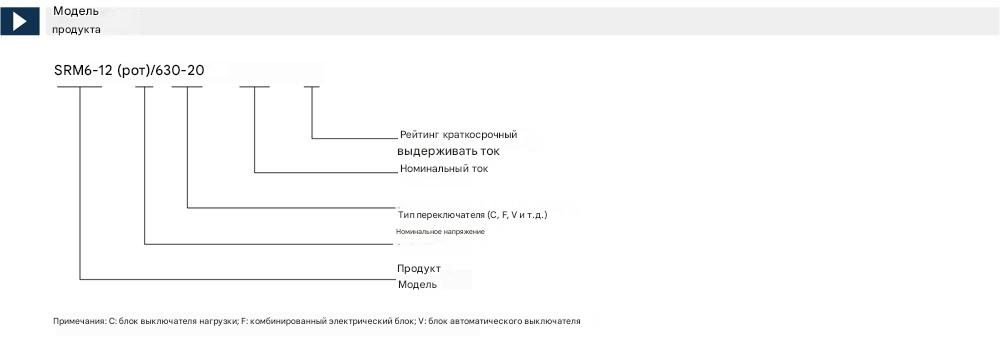

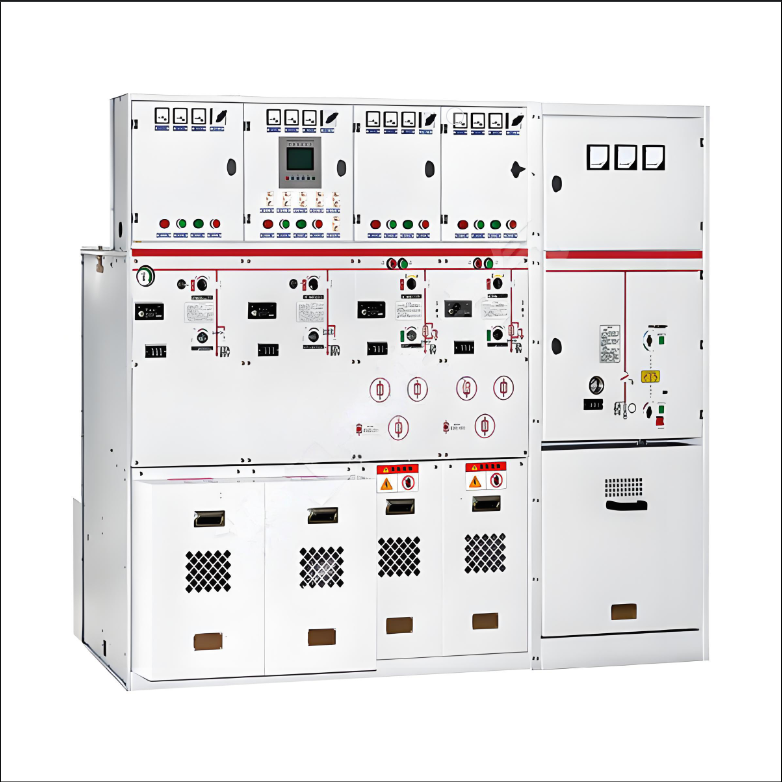

Полностью закрытый кольцевой основной блок SRM 6-12 с газовой изоляцией

Обзор

Газоизолированный полностью закрытый кольцевой главный блок SRM6 — это недавно разработанная система распределительного устройства, основанная на интеграции ведущих отечественных и международных разработок. Обладая полностью изолированной и герметичной модульной структурой, SRM6 позволяет гибко комбинировать компактные и расширяемые блоки для удовлетворения разнообразных потребностей проектов вторичного распределения и подстанций.

Все токоведущие части и переключатели размещены в корпусе из нержавеющей стали, полностью изолированном от внешних воздействий окружающей среды. Такая конструкция обеспечивает надежную работу, повышенную безопасность, компактность, отсутствие необходимости в обслуживании и длительный срок службы.

Серия WXSRM6 прошла типовые испытания, сертифицированные национальными центрами испытаний высоковольтных аппаратов. Она широко используется в компактных вторичных подстанциях, сборных коммутационных станциях, промышленных объектах, аэропортах, железных дорогах, торговых центрах, высотных зданиях, автомагистралях, метрополитене, туннелях и в суровых условиях окружающей среды.

Соответствие стандартам

• GB3804-2004: 3,6 кВ–40,5 кВ высоковольтные переключатели нагрузки переменного тока

• GB1984-2014: высоковольтные автоматические выключатели переменного тока

• GB16926-2009: Комбинации высоковольтных выключателей нагрузки переменного тока и предохранителей

• GB1985-2014: Высоковольтные разъединители переменного тока и заземлители

• GB3906-2020: 3,6–40,5 кВ переменного тока, распределительные устройства и аппаратура управления в металлическом корпусе

• GB/T11022-2011: Общие технические требования к стандартам высоковольтных распределительных устройств и аппаратуры управления

• GB4208-2008: Степени защиты, обеспечиваемые корпусами (код IP)

• GB/T5582-1993: Классификация загрязнения наружной изоляции для высоковольтного оборудования

• GB9969.1-1998: Общие принципы для руководств по промышленной продукции

• DL/T404-2007: 3,6 кВ–40,5 кВ переменного тока Распределительное устройство и аппаратура управления в металлическом корпусе для энергосистем

• GB/T13384-2008: Общие технические требования к упаковке механических и электрических изделий

• GB191-2008: Наглядная маркировка для обработки товаров

• GB311.1-2012: Изоляция Координация для оборудования передачи и распределения высокого напряжения

Решения для комбинированных блоков

В распределительном устройстве SRM6 серии, каждый отдельный модуль переключателя соответствует стандартным и дополнительным конфигурациям, указанным в базовых технических характеристиках блока. Каждый узел газового баллона оснащен одним измерителем плотности и одной рабочей ручкой. (Примечание: комбинированные пакеты газового баллона и механизма также могут быть предоставлены отдельно.)

Примечание:
Ниже приведены примеры типичных конфигураций комбинированных блоков. Благодаря высокой гибкости конструкции WXSRM6 его можно собирать в самые разные классические и индивидуальные схемы цепей для удовлетворения требований различных сценариев распределения электроэнергии.
