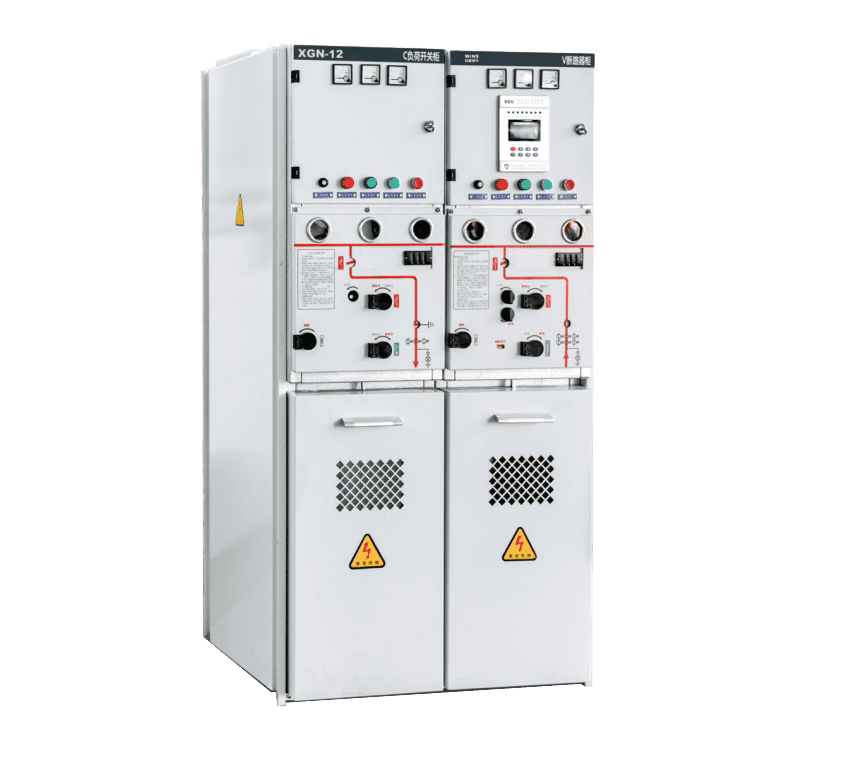

Газоизолированный кольцевой магистральный блок XGN-12

Обзор
КРУ серии XGN-12 с твердой изоляцией, полностью закрытым, представляет собой новое поколение не требующего обслуживания оборудования среднего напряжения, обеспечивающее полную изоляцию, полную герметизацию и долговременную надежность. Изготовленные из высококачественной эпоксидной смолы, все высоковольтные токоведущие части, включая вакуумный прерыватель, главную цепь и опоры изоляции, интегрально отлиты в единый прочный блок. Функциональные модули соединены между собой с помощью твердых, полностью изолированных шин, что обеспечивает исключительную устойчивость к факторам окружающей среды и гарантирует как эксплуатационную надежность, так и безопасность оператора.

Этот блок кольцевой магистрали отличается компактной конструкцией, гибкой работой, надежными механизмами блокировки и простотой установки. Разработанный для систем электропитания 12 кВ, 50 Гц, он широко применяется в промышленных и гражданских кабельных кольцевых сетях, распределительных терминалах, городских жилых электросетях, компактных подстанциях, коммутационных станциях, кабельных ответвительных коробках, сборных подстанциях и широком спектре критически важных инфраструктурных проектов, включая горнодобывающие предприятия, торговые центры, транспортные узлы, ветряные электростанции, больницы, стадионы, железные дороги, метрополитены, туннели и многое другое.

Благодаря полностью изолированной, полностью герметичной и полностью экранированной конструкции XGN-12 особенно хорошо подходит для сложных условий, таких как большие высоты, экстремальные температуры, влажный климат, сильное загрязнение и суровые холода.

Категории продукции
В зависимости от типа модулей распределительного устройства серия XGN-12 включает:

Выключатель нагрузки с заземлением (модуль C)
Выключатель нагрузки без заземления (модуль C)
Автоматический выключатель с заземлением (модуль CB)
Автоматический выключатель без заземления (модуль VB)
Автоматический выключатель с контактным выключателем (модуль VZ)
Модуль комбинации выключателя-предохранителя (модуль F)
Модуль разъединителя (модуль G)

Условия эксплуатации

Температура окружающей среды: от -45°C до +45°C
Относительная влажность: среднесуточная ≤ 95%, среднемесячная ≤ 90%
Высота: ≤ 2000 метров
Сейсмостойкость: до 8 градусов
Уровень защиты: IP67 для токоведущих частей и отсеков предохранителей; IP3X для корпуса распределительного устройства
