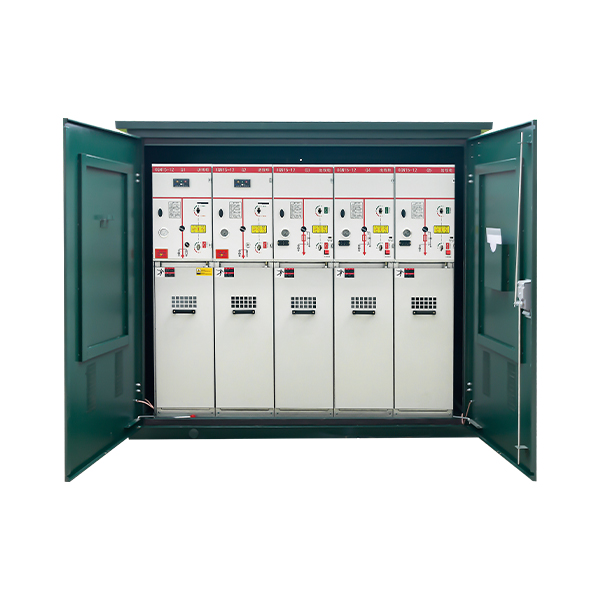

Наружный блок кольцевой магистрали DFWK

Обзор продукта

Серия наружных кольцевых магистральных блоков DFWK-12 представляет собой надувные наружные кольцевые магистральные блоки, разработанные и произведенные нашей компанией. Мы перенимаем зарубежные технологии и основываемся на характеристиках распределительных сетей в различных регионах нашей страны, а также на фактической ситуации кабельной трансформации городских распределительных сетей. В серии DFWK-12 наружных кольцевых распределительных устройств используется фиксированное распределительное устройство переменного тока в металлическом корпусе коробчатого типа XGN15-12. Это распределительное устройство обладает преимуществами модульности, расширяемости, полной изоляции, полной герметизации, безопасности, надежности и эксплуатации без технического обслуживания. Оно подходит для любых суровых условий и широко применяется в промышленных парках, жилых районах, на улицах, в аэропортах, различных зданиях, оживленных торговых центрах и других местах. Серия DFWK-12 наружных кольцевых распределительных устройств имеет стандартные уровни напряжения 12 кВ и 24 кВ. Они могут быть расширены функцией автоматизации распределительной сети для реализации интеллекта кольцевых распределительных устройств, делая электросеть сильнее и умнее.

Условия эксплуатации ◆ Температура окружающей среды: верхний предел температуры составляет +50℃, нижний предел температуры составляет -40℃, а верхний предел среднесуточной температуры не превышает 35℃. ◆ Относительная влажность: среднесуточное значение не превышает 95%, а среднемесячное значение не превышает 90%. ◆ Скорость ветра: не превышает 35 м/с. ◆ Уровень загрязнения: III степень. ◆ Сейсмическая интенсивность: 8 степень. ◆ Наклон грунта: не более 3 градусов. ◆ Место установки: Устанавливать в местах, где нет возгораний, взрывов или сильных вибраций, с хорошей вентиляцией и без едких газов. Особые условия ◆ Если оборудование устанавливается на высоте более 1000 метров, необходимо указать это специально, чтобы компания могла регулировать давление SF6 во время производства. ◆ Если это касается особенно суровых условий, обязательно проконсультируйтесь с компанией. Характеристики продукта Высокая безопасность Токоведущие части заключены в газовую камеру SF6, что обеспечивает полную герметизацию и полную изоляцию. Он оснащен механической блокировкой, которая соответствует требованиям «пяти мер предосторожности» для предотвращения неправильной работы. Входящие и исходящие кабели используют полностью изолированный, полностью герметичный и контактный метод соединения, что обеспечивает максимальную безопасность персонала. Шкаф оснащен устройством контроля давления газа для осуществления контроля давления газа в режиме реального времени во время работы. В нижней задней части газовой камеры имеется взрывозащищенное устройство сброса давления, которое прошло испытание на внутреннюю дугу сгорания авторитетного учреждения. Гибкие решения Входящие и исходящие методы линий являются гибкими, и могут быть реализованы левые, правые и нижние входящие (исходящие) линии. Комбинированный метод является гибким, и между блоками может быть достигнута любая комбинация с неограниченным расширением. Встроенный метод расширения шин принят для удовлетворения требований удобства использования, экономичности и эстетики. Конструктивное решение является гибким и может соответствовать требованиям сайта пользователя. Компактная и разумная структура Размеры модулей блока одинаковы (за исключением модуля измерения), а компактные размеры не влияют на удобство конструкции. Экономичность Не требует обслуживания; Малая занимаемая площадь. Широкое применение Пластины из нержавеющей стали части газовой камеры полностью автоматически TIGзапечатан и сварен роботом, а уровень защиты достигает IP67. Его можно устанавливать во влажных, пыльных, соленых, горнодобывающих районах и в любом месте с загрязнением воздуха без принятия специальных профилактических мер. Интеллект Он может быть снабжен электрическим устройством управления и распределительным автоматическим оконечным оборудованием для реализации интеллектуального распределительного устройства с функциями «дистанционного зондирования, дистанционного управления, дистанционной сигнализации и дистанционного регулирования», отвечая требованиям интеллектуальной сети для этого типа оборудования. Стандарты применения продукции GB 1984-2003 Высоковольтные автоматические выключатели переменного тока GB 1985-2005 Высоковольтные разъединители и заземлители переменного тока GB 3804-2004 3,6 кВ~40,5 кВ Высоковольтные выключатели нагрузки переменного тока (IEC60265) GB 16926-2009 Комбинации высоковольтных выключателей нагрузки и предохранителей переменного тока (IEC 60420) GB 3906-2006 306 кВ~40,5 кВ Распределительное устройство переменного тока в металлическом корпусе и аппаратура управления (IEC 62271) GB/T11022-2011 Общие технические требования к стандартам высоковольтных распределительных устройств и аппаратуры управления (IEC 60694) GB/T11023 Методы испытаний на герметичность высоковольтных распределительных устройств для элегаза GB 4208-2008 Степень защиты, обеспечиваемая корпусами (IEC 60529) DL/T404 3,6 кВ~40,5 кВ переменного тока распределительные устройства и устройства управления в металлическом корпусе DL/T 728-2000 Техническое руководство по заказу распределительных устройств в металлическом корпусе с газовой изоляцией Q/CSG 10012 Технические рекомендации для городских распределительных сетей China Southern Power Grid Общие технические характеристики для кольцевых распределительных устройств 12 кВ и 24 кВ в стандартах закупки материалов Государственной электросетевой корпорации Китая - Справочные стандарты продукции
