Наружный высоковольтный вакуумный выключатель переменного тока ZW8-12/F(G）

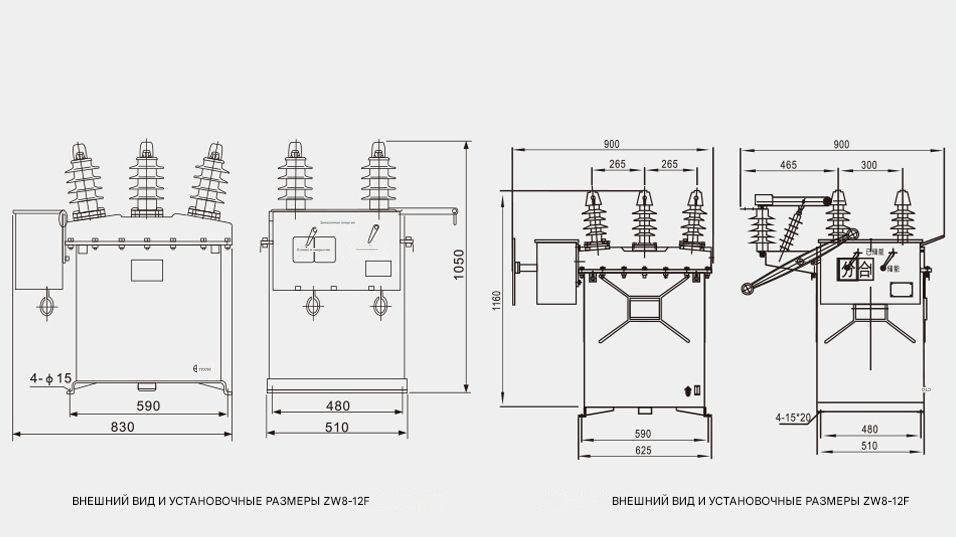

Обзор продукта

Интеллектуальный вакуумный выключатель ZW8-12F(G) для наружного применения высокого напряжения (далее именуемый интеллектуальным выключателем) предназначен для использования в трехфазных системах переменного тока, работающих на частоте 50 Гц с напряжением от 10 кВ до 12 кВ. Это устройство отвечает за отключение и включение токов нагрузки. Оно имеет несколько защитных функций, включая защиту от перегрузки и короткого замыкания, защиту от быстрого отключения, защиту с задержкой по времени и автоматическое повторное включение. Кроме того, интеллектуальный выключатель может быть сконфигурирован с дополнительными компонентами, такими как молниеотвод или разъединитель, образуя комбинированный блок (называемый «комбинированным интеллектуальным выключателем») на основе требований пользователя. Интеллектуальный выключатель имеет автономное питание и может управляться локально дистанционно. Он также оснащен интерфейсами CT и PT для облегчения телеметрических операций.

Технические параметры

Items				Unit	Data
rated voltage					12
rated insulation level	1-minute power frequency withstand voltage		Dry test	KV	42 34 75
	Lightning impulse withstand voltage (peak value)		Wet test
Rated current				A	630、400、200
Rated short-circuit breaking current				kA	20、16、12.5
Rated operating sequence					O-0.3s-CO-180s-CO
Rated short-circuit breaking current times				times	30
Rated short-circuit closing current (peak)				kA	50
Rated peak withstand current				kA	50
Rated short-time withstand current					20
Rated short-circuit breaking duration				s	4
Opening time (Split excitation release)		Maximum operating voltage		ms	15~50
		Rated operating voltage			15~50
		minimum operate voltage			30~60
close time				ms	25~50
Total breaking time				ms	≤100
arcing time				ms	≤20
mechanical life				times	10000
Closing power				J	70
Rated input power of energy storage motor				W	≤220
Rated operating voltage and rated voltage of auxiliary circuit				V	DC220 110 24
					AC220 110 24
Energy storage time at rated voltage				s	<8
over-current release		Rated current		A	5
		Accuracy of tripping current		%	±10
Overcurrent regulation				A	1~9
Quick break adjustment				ms	6~20
Delay Time					80~500
Remote control distance				m	30
Overlapping times				times	1~3
