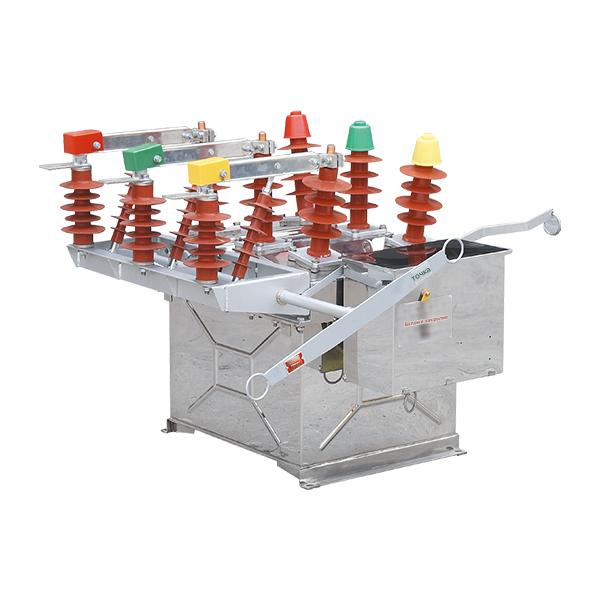

Наружный высоковольтный вакуумный выключатель переменного тока ZW8-12

Обзор

Это наружное высоковольтное распределительное устройство предназначено для использования в трехфазных системах переменного тока частотой 50 Гц. Оно оснащено интегрированной рабочей и токопроводящей схемой, системой изоляции, уплотнительными компонентами и корпусом. Общая структура соответствует конфигурации трехфазного общего ящика. Это распределительное устройство специально используется в энергосистемах напряжением 10 кВ как для сельской местности, так и для городской местности, где оно играет важную роль в отключении и повторном подключении токов нагрузки, токов перегрузки, токов короткого замыкания и других связанных операций.

Стандарты соответствия:

• GB1984-2003: Высоковольтные автоматические выключатели переменного тока

• GB/T11022-1999: Общие технические требования к высоковольтному распределительному устройству и оборудованию управления

• IEC62271-100: Высоковольтные автоматические выключатели переменного тока

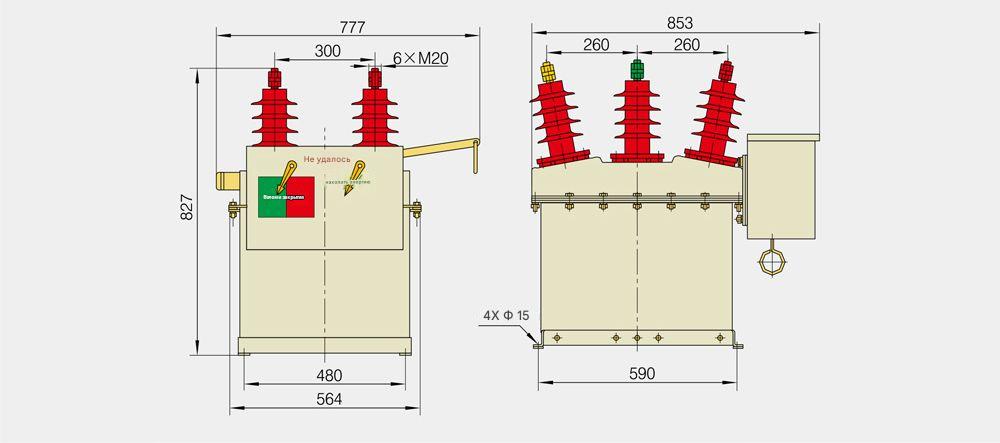

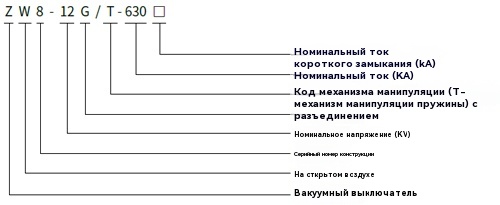

Значение модели

Наружный высоковольтный вакуумный выключатель переменного тока ZW8-12

Нормальные условия эксплуатации

◆Температура окружающей среды: -40℃ ~+40℃;

◆Высота: ≤ 3000 м (при увеличении высоты номинальный уровень изоляции соответственно увеличится);

◆Окружающий воздух может быть загрязнен пылью, дымом, едким газом, паром или соляным туманом, а уровень загрязнения — IV;

◆Скорость ветра не превышает 34 м/с (эквивалентно 700 Па на поверхности цилиндра);

◆Вибрацию или движение грунта снаружи распределительного устройства и контрольного оборудования можно игнорировать;

◆Условия использования.

Если вам необходимо использовать его в нормальных условиях использования, отличных от указанных выше, проконсультируйтесь с нами.

Технические параметры

NO.	Items			Unit	Data
01	Rated voltage			kV	12
02	Rated current			A	630
03	Power frequency dry withstand voltage (1min)				42
04	Lightning impulse withstand voltage (peak value)			kV	75
05	Rated short-circuit breaking current			kA	16 20 25
06	Rated short-circuit closing current				40 50 63
07	Rated peak withstand current			kA	40 50 63
08	4s short-time withstand current				16 20 25
09	Rated operating sequence				O -0.3s-CO-180s-CO
10	Rated short-circuit current breaking times			times	30 10000
11	mechanical life
	Rated voltage of energy storage motor
12	Rated operating voltage Equipped with a dedicated spring operating mechanism		Opening coil Closing coil	v	DC &AC 220
13	Rated current of overcurrent release device			A	5
14	Allowable wear thickness of dynamic and static contacts			mm	3
15	Contact opening distance			mm	11±1
16	Overtravel (compression length of contact spring)			mm	3
17	Three pole asynchronous closing and opening			ms	≤2
18	Contact closing bounce time			ms	≤2
19	Average opening speed			m/s	1.0± 0.2
20	Average closing speed			m/s	0.7 ±0.15
21	Opening time	Under the highest operating voltage		s	0.015-0.05
		At the lowest operating voltage		s	0.03-0.06
22	Combined time			s	0.025-0.05
23	Main circuit resistance			μΩ	120 (with G ≤ 200)
