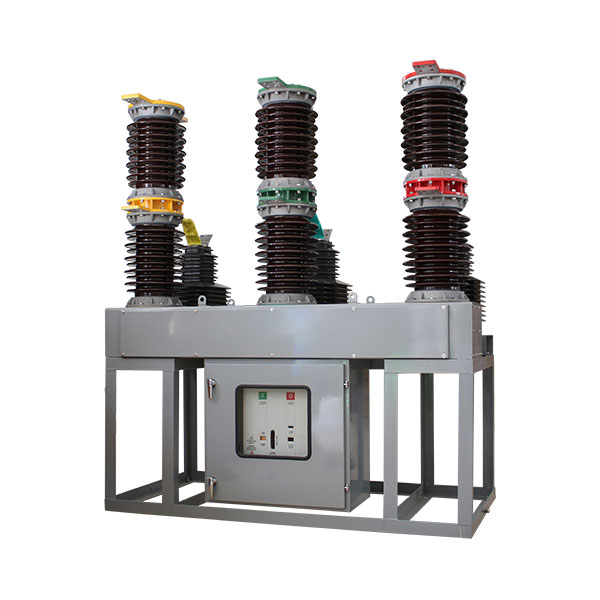

Высоковольтный интеллектуальный вакуумный выключатель (с постоянными магнитами) для нар ZW7-40.5F(M）
Обзор
Выключатель вакуумный высоковольтный интеллектуальный (с постоянными магнитами) ZW7-40.5F(M) для наружного применения имеет конструкцию с разделенной колонной и использует высоконадежный пружинный или постоянный магнитный рабочий механизм. Это устройство в основном используется в сетях среднего напряжения воздушных линий электропередач для переключения токов нагрузки, токов перегрузки и токов короткого замыкания. Благодаря своей усовершенствованной конструкции ZW7-40.5F(M) обеспечивает надежную и эффективную работу в наружных условиях, предлагая повышенную эксплуатационную стабильность и долговечность для применения на воздушных линиях. В частности, постоянный магнитный рабочий механизм обеспечивает превосходную работу при минимальных требованиях к техническому обслуживанию, что делает его пригодным для сред с частыми операциями.
Технические параметры
Item | Unit | Data |
Rated Voltage | kV | 40.5 |
Rated current | A | 1250/1600 |
Rated frequency | Hz | 50 or 60 |
Industrial frequency withstand voltage 1min (wet) (dry) phase to phase, to ground/outlet | kV | 80 95/95 |
Lightning impulse withstand current (peak) phase-to-phase, to ground/outlet | kA | 185 |
Rated short-circuit breaking current | kA | 25/31.5 |
Rated short-circuit closing current (peak) | kA | 63/80 |
Rated peak withstand current | kA | 63/80 |
4Short-time withstand current | kA | 25/31.5 |
Rated operating cycles | O-0.1s-CO-3s-CO-6sCO-60s Recovery | |
Rated short-circuit breaking current | time | 30 |
Mechanical life | time | 10000 |
Mechanism control voltage | V | AC/DC220 |
Secondary circuit 1min frequency withstand voltage | kV | 2 |
Item | Unit | Data |
Contact opening distance | mm | 18±1 |
Contact overtravel | mm | 4±0.5 |
Opening speed | m/s | 1.4-1.8 |
Closing speed | m/s | 0.4-0.8 |
Contact closing bounce time | ms | ≤5 |
Center distance between phases | mm | 710±2 |
Three-phase switching and closing non-synchronous | ms | ≤2 |
Three-phase switching and closing non-synchronous | μΩ | <80 |
Closing time | ms | ≤ 100 |
Breaking time | ms | ≤50 |
Weight | KG | 800 |

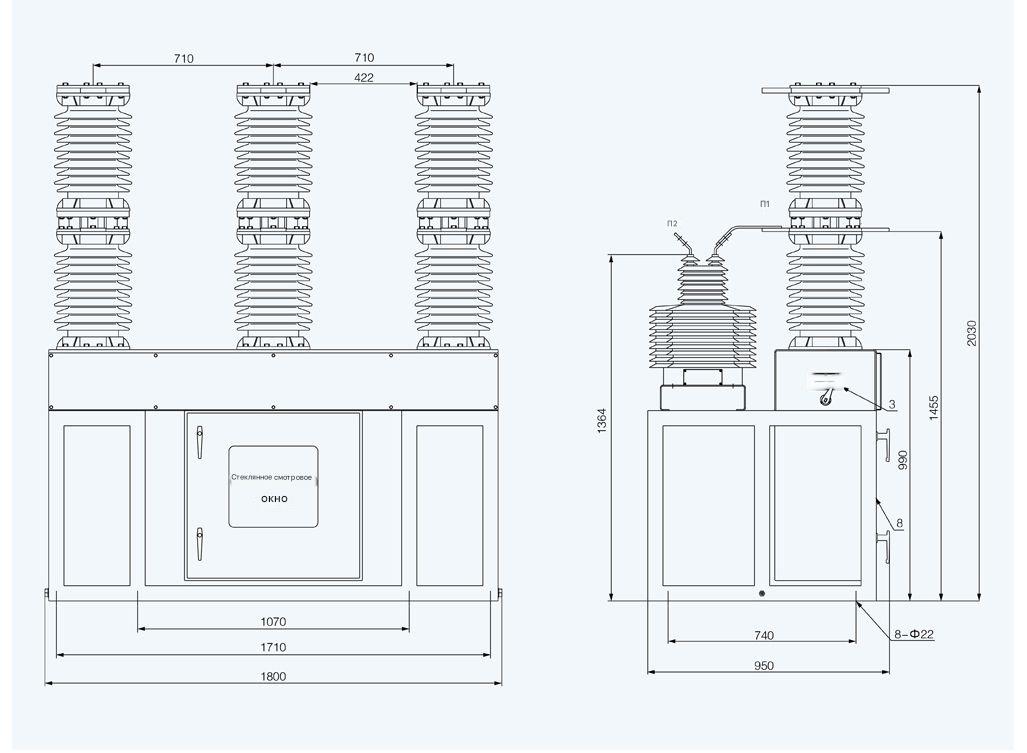

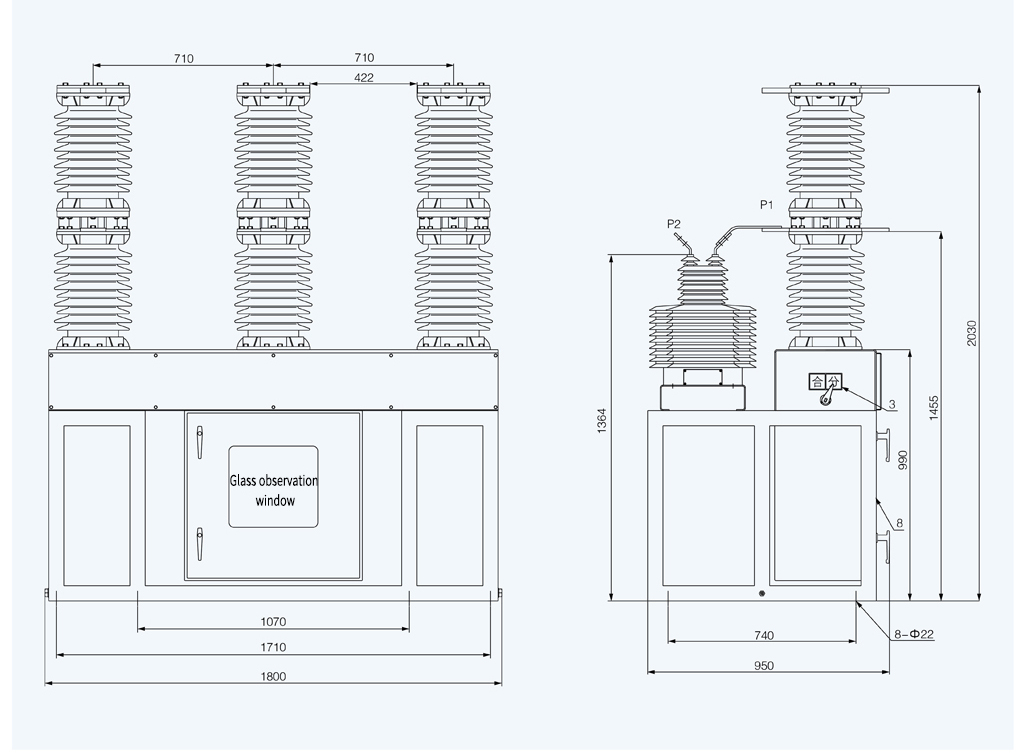

Размеры для установки
