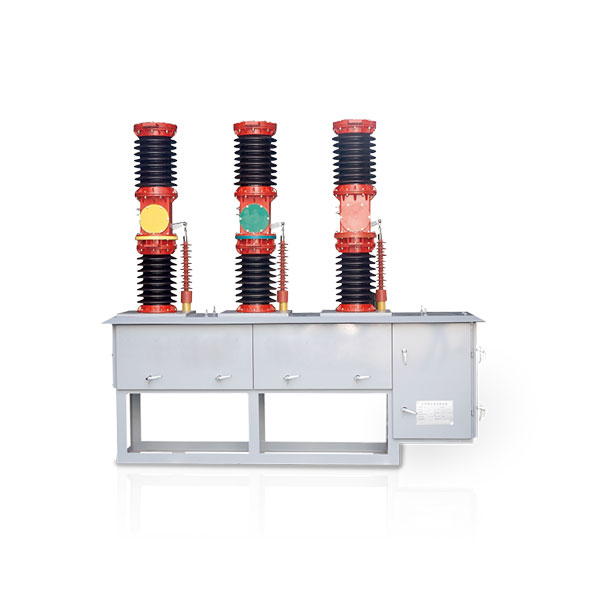

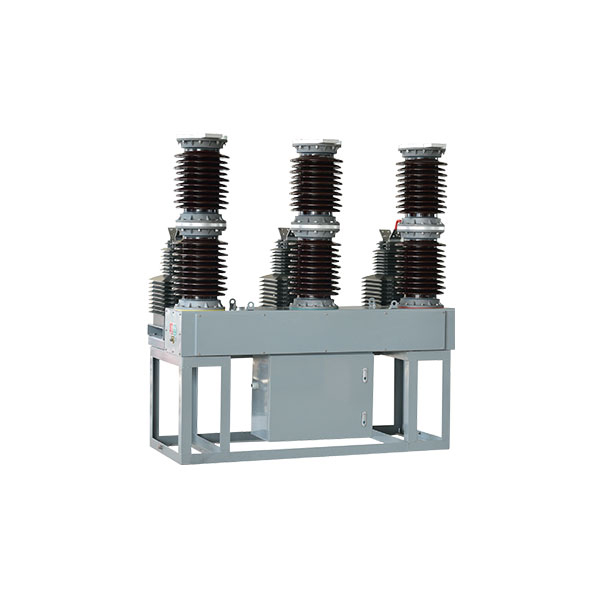

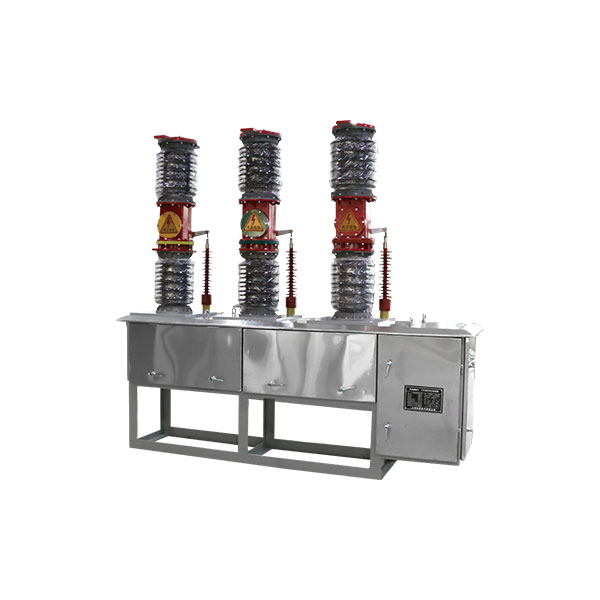

Наружный вакуумный автоматический выключатель ZW7-40.5

Описание

Вакуумный автоматический выключатель ZW7-40.5 для наружной установки — это высоковольтное коммутационное устройство для наружной установки, предназначенное для трехфазных систем переменного тока частотой 50 Гц. Он используется для управления и защиты сетей передачи и распределения напряжением 24–40,5 кВ. Выключателем можно управлять дистанционно для включения или выключения, а также он обеспечивает ручное управление для хранения и переключения энергии. Благодаря встроенному трансформатору тока он обеспечивает как измерительные, так и защитные функции.

Выключатель имеет фарфоровую опорную конструкцию, в которой верхний изолятор ручки содержит вакуумную дугогасительную камеру, а нижний служит опорным изолятором ручки. Оснащенный пружинным или электромагнитным рабочим механизмом, он обеспечивает высокую механическую надежность и может часто эксплуатироваться без риска возгорания или взрыва.

Соответствующий стандартам высоковольтных выключателей переменного тока GB1984-1989 и правилам выключателей HVAC IEC 56 / IEC62271-100, ZW7-40.5 обладает превосходными изоляционными свойствами и высокой устойчивостью к загрязнению окружающей среды. Для повышения функциональности его можно оснастить трансформаторами тока для достижения точности измерения 0,2 и обеспечения трехфазной защиты взаимодействия, адаптированной к спецификациям заказчика.

Условия окружающей среды:

1. Температура окружающей среды: максимум +40 °C, минимум -35 °C.

2. Высота: не более 1000 метров.

3. Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%.

4. Интенсивность землетрясений: до 10 баллов.

5. Ограничения по окружающей среде: избегайте мест с опасностью возгорания или взрыва, сильным загрязнением, химической коррозией или интенсивными вибрациями.

Технические данные

1	Rated Voltage			kV	40.5
2	Rated current			A	1250
3	Rated short-circuit breaking current			kA	20, 25, 31.5
4	Rated short-circuit switching current (peak)				50, 63, 80
5	Rated short time withstand (thermal stability) current				20, 25, 31.5
6	Rated short time withstand (dynamic stability) current				50, 63, 80
7	Rated short-circuit duration time			s	4
8	Rated insulating level	Power frequency withstand voltage (1 min)	Dry-type	kV	95
		Power frequency withstand voltage (1 min)	Wet-type	kV	80
		Lightning impulse withstand voltage (peak)		kV	185
9	Rated operating sequence				O-0.3s-CO-180s-CO
10	Breaking time of rated short-circuit breaking current			Times	12
11	Closing time			ms	≤150
12	Opening time			ms	≤60
13	Mechanical life			times	10000
14	Rated operating voltage			V	AC220,110 DC220,110
15	Clearance between contacts			mm	20+30
16	Contacts over travel			mm	5±1
17	Average opening speed			m/s	1.5±0.2
18	Average closing speed			m/s	0.7±0.2
19	Contact closing bounce time			ms	≤2
20	Loop DC resistance of each phase			μΩ	≤100

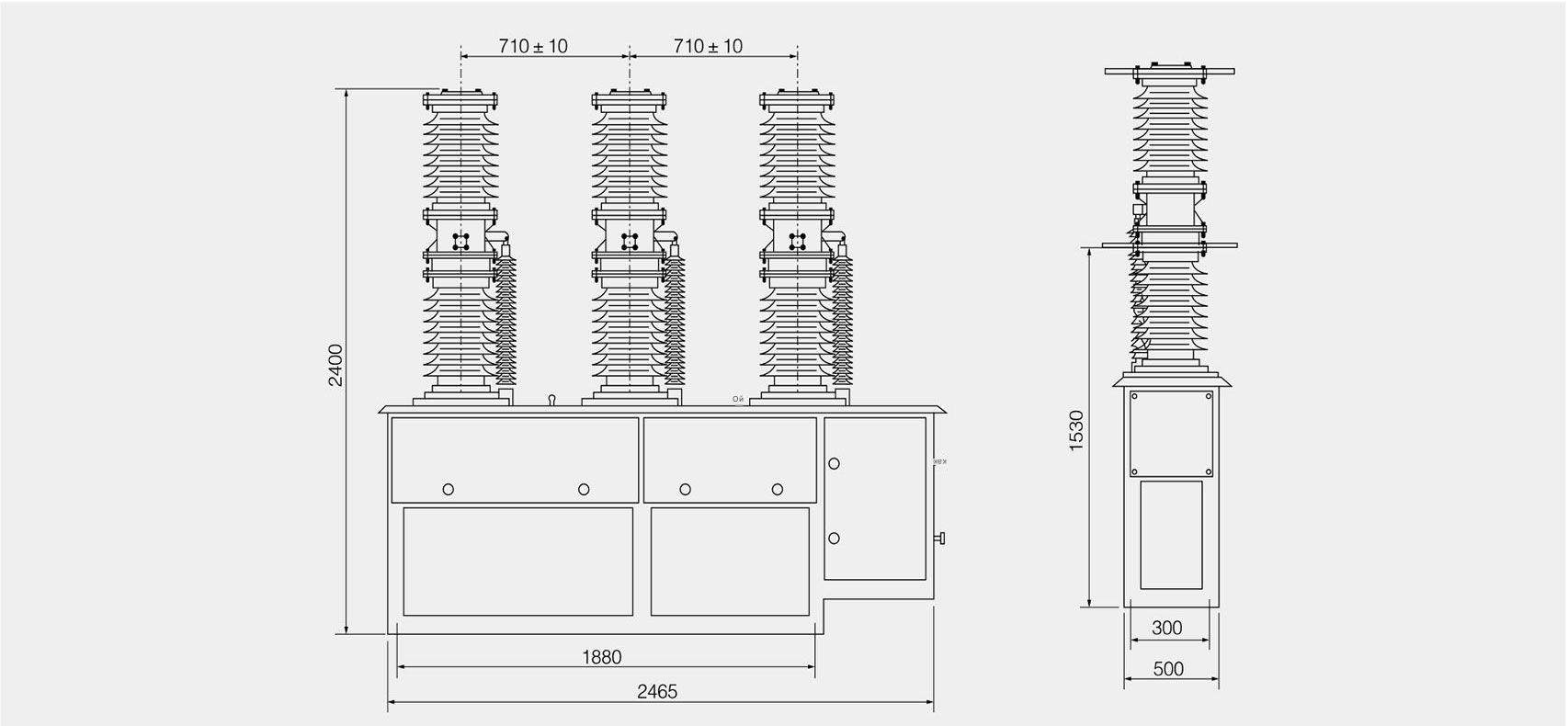

21	Outline dimension of breaker (LWH)			mm	22007002500
22	Total weight of breaker (with operating mechanism)			KG	1100
