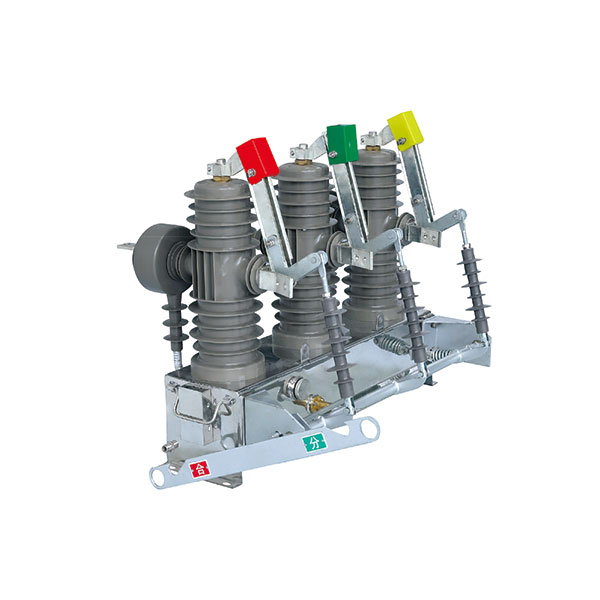

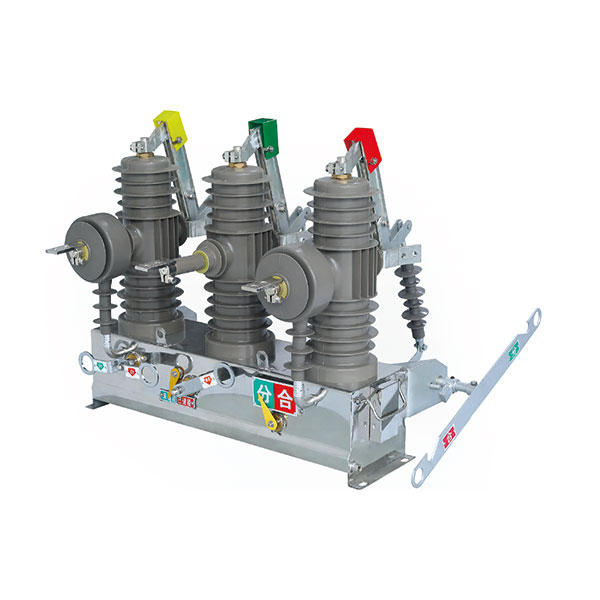

Вакуумный выключатель для наружного применения ZW43A-12F
Описание
Вакуумный выключатель ZW43A-12F для наружной установки предназначен для включения и отключения токов нагрузки, токов перегрузки и токов короткого замыкания в энергосистемах 12 кВ переменного тока 50/60 Гц. Он широко используется на подстанциях, в промышленных и горнодобывающих приложениях, а также в городских и сельских распределительных сетях, особенно в условиях, требующих частого срабатывания и автоматического распределения электроэнергии. Этот выключатель соответствует стандартам IEC62271-100 и GB1984 для высоковольтных выключателей переменного тока и стандартам IEC60694 и GB/T11022 для общих технических требований к высоковольтным коммутационным устройствам и устройствам управления.
Технические данные
| Rated voltage | kV | 12 | ||
| Rated insulation level | 1 min PF withstand voltage | Dry | 42/48 | |
| Wet | 34 | |||
| Lightening impulse withstand voltage(peak) | 75/85 | |||
| Rated current | A | 630 | ||
| Rated short-circuit breaking current | kA | 20 | ||
| Rated operating sequence | 0-0.3s-co-180s-co | |||
| Opening times of rated short-circuit breaking current | times | 30 | ||
| Rated short-circuit closing current | kA | 50 | ||
| Rated peak withstand current | ||||
| Rated short-time withstand current | 20 | |||
| The duration of rated short circuit | s | 4 | ||
| opening time | 0.040~0.060 | |||
| closing time | 0.070~0.120 | |||
| Mechanism life | Times | 10000 | ||
| Rated closing operation voltage | V | AC/DC220,110 | ||
| Rated opening operation voltage | AC/DC220,110 | |||
| Over current tripper | Current setting multiple | s | 0.2~2.5 | |
| setting current tolerance | ±10% | |||
| delay setting value | 0-0.5 | |||
| latency tolerance | ±10% | |||
| Instantaneous over-current protection | current setting multiple | s | 2.5-10 | |
| setting current tolerance | ±10% | |||
| delay setting value | 0-0.5 | |||
| latency tolerance | ±10% | |||
| AC input current charging control unit | Rating value | A | 5 | |
| Fluctuation range | A | 0.5~8 | ||
Основные компоненты:
1. Защитные полюса трансформатора тока 2 шт.
2. Пружинный механизм AC220V
Дополнительные компоненты:
1. Трансформатор тока, измерительные и защитные полюса 2 шт. каждый 75/5 или выше
2. Внешний трансформатор напряжения 2 шт. (для питания управления и измерения)
3. Пружинный механизм двигателя AC/DC 220V/110V/48V/24V
4. Контроллер повторного включения и серии FTU и RTU
5. Отключающий нож

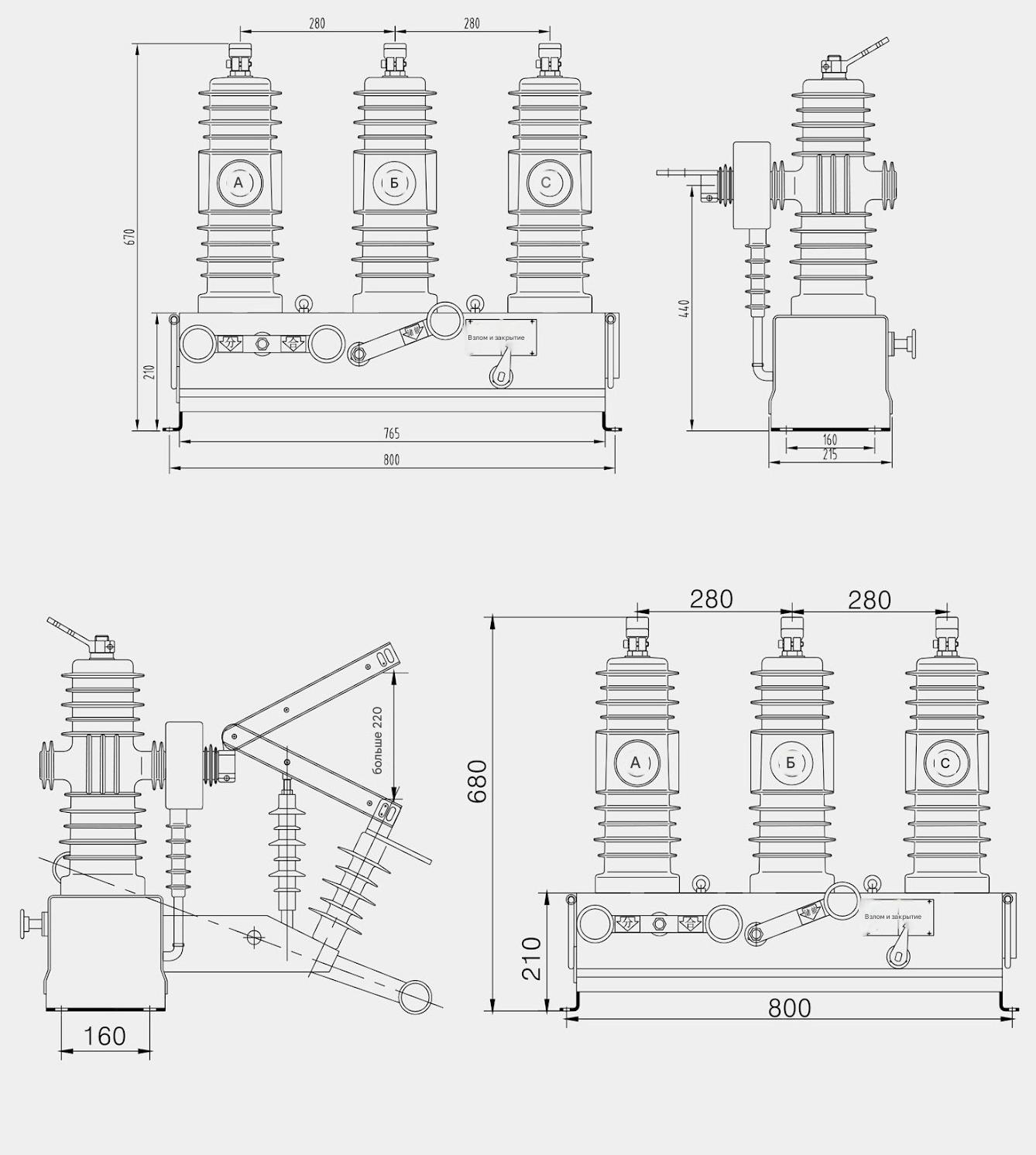

Контур и монтажные размеры
