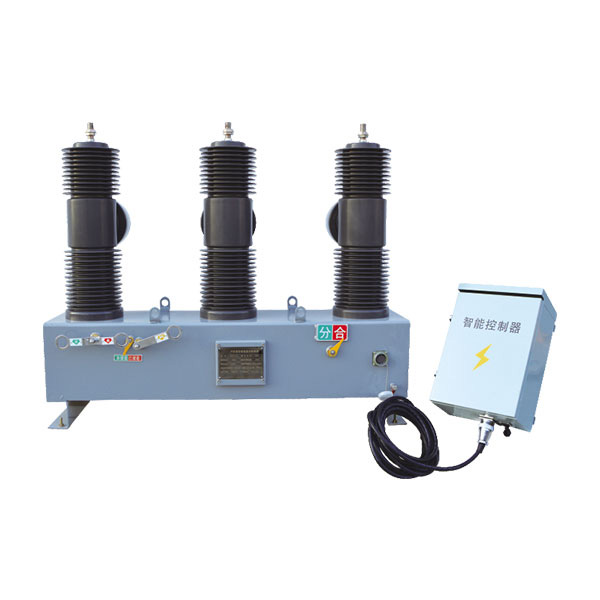

Вакуумный выключатель высокого напряжения для наружной установки ZW32-40.5(35kV)
Обзор
Высоковольтный вакуумный выключатель типа ZW-35kV (AB-35/40.5) для установки на столб (доступен с постоянным магнитом или пружинным механизмом) имеет специально разработанный постоянный магнитный механизм (или пружинный механизм) и высоконадежный интеллектуальный контроллер. Это устройство в основном используется в сетях воздушных линий электропередач среднего напряжения для отключения и отключения токов нагрузки, токов перегрузки и токов короткого замыкания с поддержкой от 0 до 3 автоматических повторных включений.
• Высокая надежность
• Не требует технического обслуживания в течение всего срока службы
• Длительный механический и электрический срок службы
• Компактный размер, малый вес и простота установки
• Стандартная релейная защита и функция быстрого автоматического повторного включения Условия использования
• Температура окружающего воздуха: от -30°C до +60°C
• Высота: не более 2000 метров
• Скорость ветра: не более 34 м/с
• Вибрация или движение грунта: незначительное воздействие на распределительное устройство и контрольное оборудование
• Уровень загрязнения: IV • Температура хранения: от -40°C до +85°C
Технические параметры
NO. | Item | Unit | Data |
01 | Rated voltage | kV | 40.5 |
02 | Rated current | A | 1250/1600 |
03 | Rated frequency | Hz | 50 or 60 |
04 | Power frequency withstand voltage 1min (wet) (dry) | kV | 80/95 |
05 | Lightning impulse withstand current (peak value) | kV | 185 |
06 | Rated short-circuit breaking current | kA | 31.5 |
07 | Rated short-circuit making current (peak value) | kA | 80 |
08 | Rated peak withstand current | kA | 80 |
09 | 4S short-time withstand current | kA | 31.5 |
10 | Rated operation cycle | O-0.1s-CO-3s-CO-6sCO-60s recovery | |
11 | Rated short-circuit current breaking times | times | 30 |
12 | Mechanical lifespan | times | 20000 |
13 | Control voltage of permanent magnet mechanism | V | DC220 |
14 | 1-minute power frequency withstand voltage of the secondary circuit | KV | 2 |
15 | Contact opening distance | mm | 16±1 |
16 | contact overtravel | mm | 4±0.5 |
17 | Opening speed | m/s | 1.4-1.8 |
18 | Closing speed | m/s | 0.4-0.8 |
19 | contact closing bounce time | ms | ≤5 |
20 | Phase center distance | mm | 460±2 |
21 | asynchrony of three-phase opening and closing | ms | ≤2 |
22 | Conductive circuit resistance of each phase | μΩ | <120 |
23 | Closing time | ms | 25~45 |
24 | Opening time | ms | 20~45 |
25 | weight | Kg | 295 |

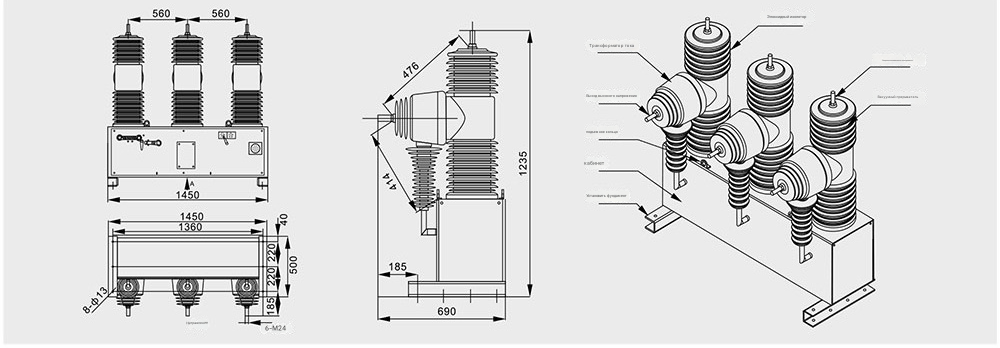

Установочные размеры
