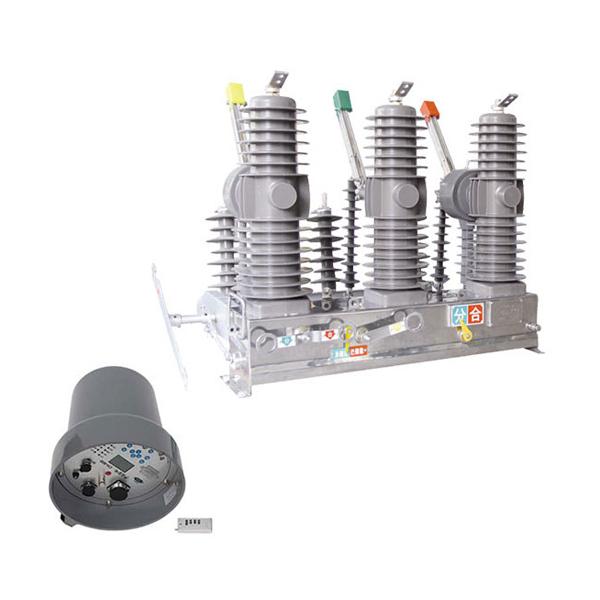

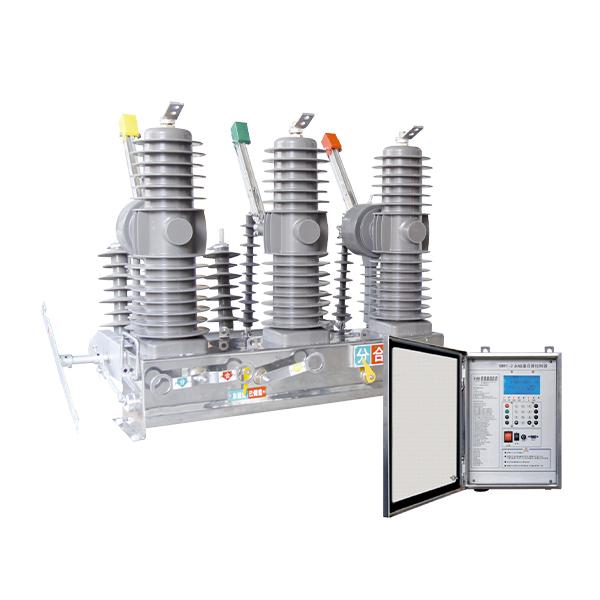

Наружный высоковольтный вакуумный выключатель для установки на столбе ZW32-24F

Описание

Вакуумный выключатель высокого напряжения серии ZW32-24F для наружного монтажа на столбе — это прочное и надежное защитное устройство, предназначенное для систем распределения электроэнергии. Работая при номинальном напряжении 24 кВ, этот выключатель идеально подходит для приложений среднего и высокого напряжения, предлагая исключительную защиту от перегрузки и токов короткого замыкания. Этот выключатель для наружного монтажа в основном используется для переключения нагрузки и изоляции неисправностей в сетях распределения электроэнергии. Он оснащен технологией вакуумного прерывателя, обеспечивающей минимальное обслуживание и длительный срок службы благодаря своим превосходным возможностям гашения дуги. Кроме того, конструкция для монтажа на столбе обеспечивает легкую установку на открытом воздухе, что делает его пригодным как для сельских, так и для городских систем распределения электроэнергии.

Основные характеристики:

• Номинальное напряжение: 24 кВ

• Надежная работа: подходит для переключения нагрузки и изоляции неисправностей в системах распределения электроэнергии среднего и высокого напряжения.

• Технология вакуумного прерывателя: обеспечивает минимальное обслуживание и длительный срок службы.

• Наружная конструкция: конструкция, монтируемая на столбе, для легкой установки в различных условиях на открытом воздухе.

• Низкие эксплуатационные расходы: вакуумная технология значительно снижает износ компонентов, что обеспечивает низкую стоимость эксплуатации и обслуживания. Соответствие стандартам: вакуумный выключатель серии ZW32-24F соответствует национальным и международным стандартам, обеспечивая высокое качество работы и надежность в различных условиях эксплуатации.

Технические данные

1	Rated voltage		KV	24
2	Rated insulation level	1 min withstand voltage (Dry)		65/65
		1 min withstand voltage (Wet)		50
		Lightning impulse withstand voltage (peak)		125/145
3	Rated frequency		HZ	50
4	Rated current		A	630, 1250,1600
5	Rated short circuit breaking current		kA	20, 25, 31.5
6	Rated short circuit making current (peak)		kA	50, 63, 80
7	Rated short time withstand current		kA	20, 25, 31.5
8	Duration rated short circuit current		S	4
9	Nos of breaking rated short circuit breaking current		Times	30
10	Fixed operation sequence			off-0.3S-on/off-180S on/off
10	Opening time		ms	18-45
11	Closing time		ms	25-60
12	1min secondary circuit power frequency withstand voltage		V	2000
13	Polar distance		mm	395±2
14	Mechanical life		Times	10,000
13	Rated operating voltage and rated voltage of auxiliary loop		V	AC/DC220, 110; DC24
16	Contact open distance		mm	12 ±1
17	Contact Over-travel		mm	3±1
18	Average opening speed		m/s	1.1±1.7
19	Average closing speed		m/s	0.5-1.0
20	Three phase simultaneity		ms	≤2
21	Contact closing bounce time		ms	≤2
22	Main circuit DC resistance per phases		μΩ	≤100
