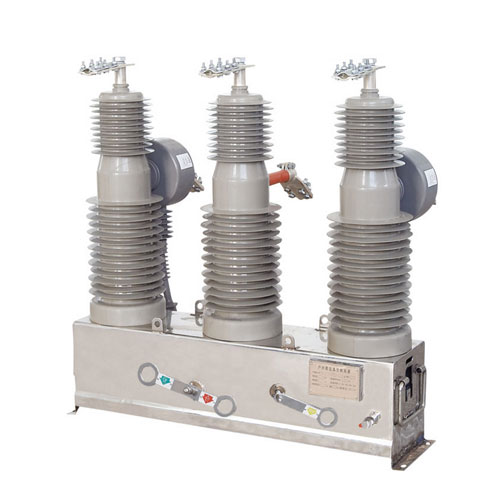

Наружный высоковольтный вакуумный выключатель ZW32-24
Обзор:
Вакуумный выключатель ZW32-24 для наружной установки (далее именуемый выключателем) — это надежное устройство распределения электроэнергии, рассчитанное на номинальное напряжение 24 кВ и трехфазную систему переменного тока частотой 50 Гц. Он в основном используется для включения и отключения токов нагрузки, токов перегрузки и токов короткого замыкания в энергосистемах. Этот выключатель идеально подходит для защиты и управления на подстанциях, а также в системах распределения электроэнергии промышленных и горнодобывающих предприятий, особенно в сельской местности с частыми операциями в сети.
Выключатель отличается компактными размерами, легкой конструкцией, антиконденсационными функциями и не требует технического обслуживания. Он разработан для работы в суровых климатических условиях и загрязненной среде, обеспечивая надежную работу в сложных условиях.
Технические параметры
NO. | Items | Unit | Data |
1 | rated voltage | KV | 24 |
2 | Rated frequency | Hz | 50 |
3 | rated current | A | 630 |
4 | Rated short-circuit breaking current | KA | 20 |
5 | Rated peak withstand current (peak) | KA | 50 |
6 | Rated short-time withstand current | KA | 20 |
7 | Rated short-circuit closing current (peak) | KA | 50 |
8 | mechanical life | Times | 10000 |
9 | Rated short-circuit breaking current breaking times | Times | 30 |
10 | Frequency withstand voltage (1min): (wet) (dry) phase-to-phase, ground-to-ground/interruptions | KV | 65/79 |
11 | Lightning impulse withstand voltage (peak) phase-to-phase, ground-to-ground/interceptor | KV | 125/145 |
12 | Secondary circuit 1min frequency withstand voltage | KV | 2 |

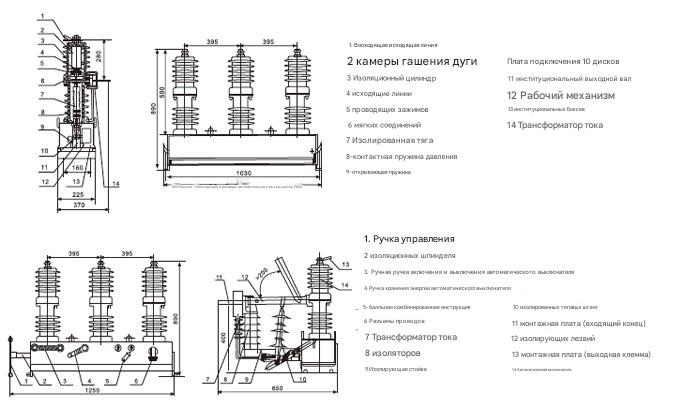

Размеры для установки
