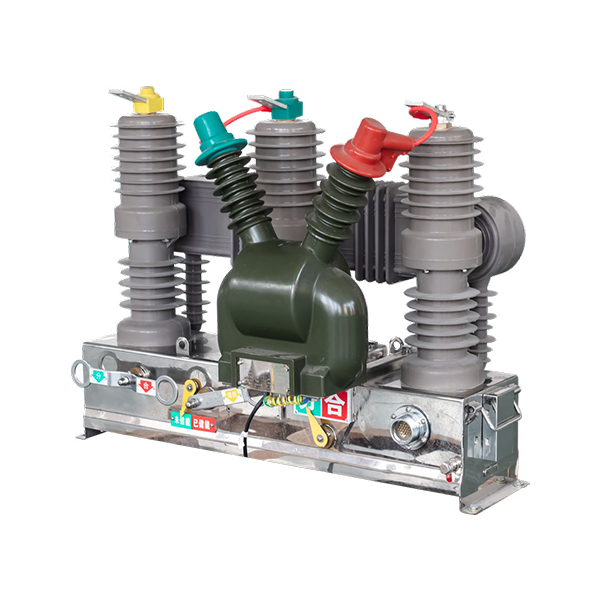

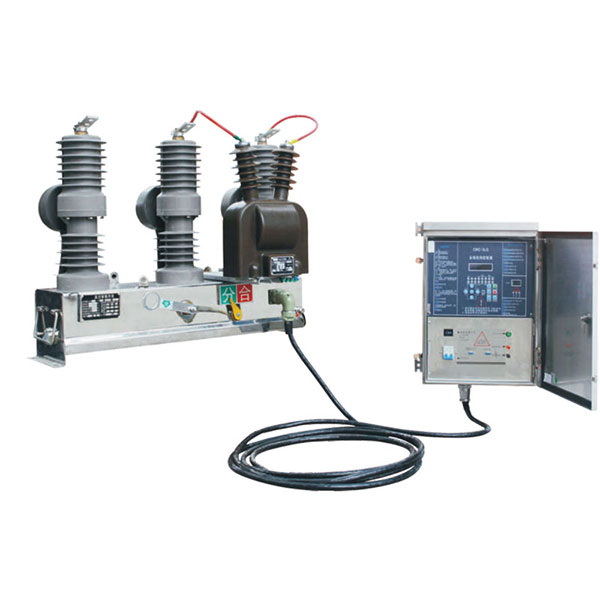

наружный граничный вакуумный выключатель ZW32-12mf

Описание

Вакуумный выключатель серии ZW32-12MF для наружной установки предназначен для надежной работы в сетях распределения электроэнергии с номинальным напряжением 12 кВ и частотой 50 Гц. Он в основном используется для коммутационных операций на воздушных распределительных линиях, подстанциях и в различных промышленных приложениях, обеспечивая эффективную защиту от перегрузок и коротких замыканий. Этот выключатель оснащен технологией вакуумного прерывателя, которая обеспечивает высокоэффективное гашение дуги и низкие требования к техническому обслуживанию. Его прочная конструкция подходит для суровых условий окружающей среды, предлагая превосходную защиту в граничных установках, где важны высокая прочность и надежная работа.

Основные характеристики:

• Технология вакуумного прерывателя: обеспечивает эффективную и безопасную работу с превосходными возможностями гашения дуги.

• Долговечность на открытом воздухе: разработан для граничных применений, идеально подходит для установки на наружных подстанциях и системах распределения электроэнергии.

• Компактная конструкция: экономит место и эффективна, минимизирует сложность установки, обеспечивая эффективную защиту цепи.

• Надежная защита: способность выдерживать перегрузки по току и защиту от короткого замыкания, повышая надежность системы.

Стандарты внедрения:

• Соответствует отраслевым стандартам, таким как GB1984-2003, DL/T 402-2007 и IEC60056, что обеспечивает соблюдение как национальных, так и международных норм безопасности и производительности.

Условия окружающей среды

- Температура окружающей среды: макс. +40℃ мин. -40℃

- Высота: ≤ 2000 м

- Давление ветра: ≤ 700 Па (соответствует скорости ветра 34 м/с)

- Относительная влажность: среднесуточная относительная влажность: ≤ 95%; Среднемесячная относительная влажность ≤ 90% - Степень загрязнения воздуха: IV степень

- Интенсивность землетрясения: ≤ 8 степень

- Не должно быть загрязнено едким или горючим газом

- Отсутствие частой сильной вибрации или взрывоопасного места

Технические данные

1	Rated Voltage	KV	12
2	Rated frequency	HZ	50
3	Rated current	A	630
4	Rated short circuit breaking current	KA	20, 25
5	Rated peak withstand current (peak value)	KA	50, 63
6	Rated short-time withstand current	KA	20, 25
7	Rated short circuit closing current (peak value)	KA	50, 63
8	Mechanical life	Times	10000
9	Rated short circuit breaking current times	Times	30
10	Power frequency withstand voltage(1min): (wet)(dry) same, earth / fracture	KV	42/48
11	Lightning impulse withstand voltage (peak value) same, earth / fracture	KV	75/85
12	Secondary circuit 1min power frequency withstand voltage	KV	2
13	Rated operating voltage and rated voltage of auxiliary loop	V	AC220, 110 DC220, 110
14	Rated current of over-current tripper	A	5
15	Rated short-circuit duration	s	4
16	Contact open distance	mm	9 ±1
17	Contact Over-travel	mm	2.5±0.5
18	Average opening speed	m/s	1.1±0.2
19	Average closing speed	m/s	0.6±0.2
20	Three-pole simultaneity	ms	≤5
21	Three-pole simultaneity (assembled with isolator)	ms	≤2
22	Distance of charged body and relative air	mm	≤2
23	Loop DC resistance per phases	μΩ	≤80 (with isolator≤150)
