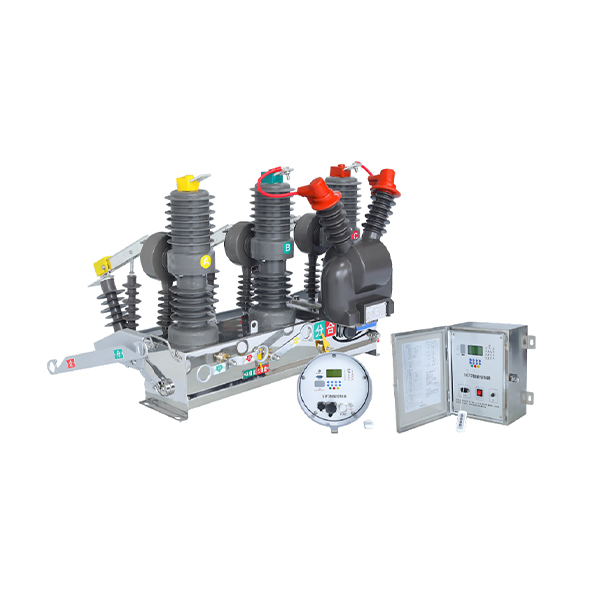

Высоковольтный вакуумный выключатель серии для наружной установки ZW32-12FG

Обзор

Высоковольтный вакуумный выключатель серии ZW32-12FG для наружной установки (далее именуемый «выключателем») предназначен для систем распределения электроэнергии с номинальным напряжением 12 кВ и частотой 50 Гц. Этот выключатель в основном используется для отключения и отключения токов нагрузки, токов перегрузки и токов короткого замыкания в линиях электропередач. Он обеспечивает защиту от перегрузки и короткого замыкания, соответствует требованиям управления и измерения, а также поддерживает дистанционное управление и мониторинг. Он широко используется на подстанциях и в промышленных приложениях, особенно в системах распределения электроэнергии, требующих частого срабатывания. Выключатель соответствует техническим стандартам, таким как GB1984-2003, DL/T 402-2007 и IEC60056, что обеспечивает высокую надежность и безопасность эксплуатации.

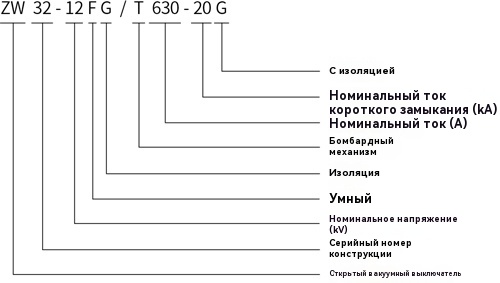

Значение модели

Высоковольтный вакуумный выключатель серии для наружной установки ZW32-12FG

Нормальные условия эксплуатации

•Окружающий воздух может быть загрязнен пылью, дымом, едкими газами, паром или соляным туманом с уровнем загрязнения до уровня III.

• Скорость ветра не должна превышать 34 м/с (что эквивалентно 700 Па на поверхности цилиндра).

Условия эксплуатации:

Автоматический выключатель предназначен для стандартных условий, но может быть адаптирован для других сред. Для получения дополнительной информации о конкретных требованиях за пределами указанных условий обратитесь к нам.

Технические параметры

NO.	Items			Unit	Data
01	Rated voltage			kV	12
02	Rated current			A	630	1250
03	Rated frequency			Hz	50
04	rated insulation level	one minute power frequency withstand voltage	Dry test	kA	42/48
			Wet test		34
			Secondary circuit to ground		2
		Lightning impulse withstand voltage			75/85
05	Rated short circuit breaking current			kA	50	63
06	Rated short circuit making current			kA	20	25
07	Rated peak withstand current			kA	50	63
08	Rated Short-circuit Breaking Current Breaking Times			Times	30
09	Rated Duration of Short-circuit			s	4
10	Rated operating voltage and rated voltage of auxiliary circuit			V	DC220、AC220、AC/DC220
11	Rated operating sequence				OC-0.3s-CO-180s-CO
12	Rated current for overcurrent tripping			A	5
13	Mechanical life			Times	10000
14	Allowable Cumulative Wear Thickness of Dynamic and Static Contacts			mm	3
15	Current ratio of Current Transformer			200/5 400/5 600/5
16	Contact stroke			mm	9±1
17	Exceed range(the compress length of contact sping)			mm	2±5
18	Average break speed			m/s	1.2±0.3
19	Average closing speed			m/s	0.6±0.2
20	Opening time			ms	20~40
21	Closing time			ms	30~60
22	The jump time of contact close break			ms	≤2
23	Different period of three-phase break and close break				≤2
24	Resistance of each phase main loop			μΩ	≤80(isolation belt≤150）
