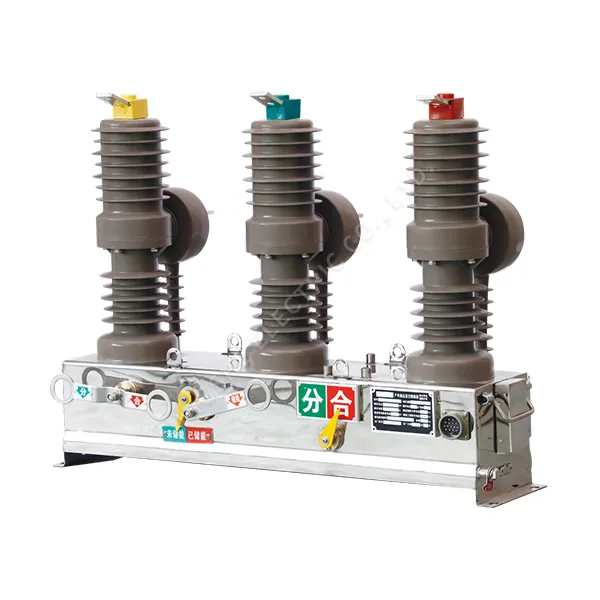

наружный вакуумный выключатель ZW32-12

Описание
ZW32-12 серия наружная Высоковольтный вакуумный выключатель является наружным распределительным оборудованием номинального напряжения 12 кВ, трехфазного переменного тока 50/60Гц. Они предназначены для строительства и реформирования городских и сельских сетей. Дно изделия изготовлено из нержавеющей стали и оцинкованной углеродистой стали с покрытием, устойчивым к ультрафиолетовому излучению.
Выключатель в основном используется при токе нагрузки, токе перегрузки и токе короткого замыкания линий электропередачи, открывании и закрывании электроэнергетической системы.

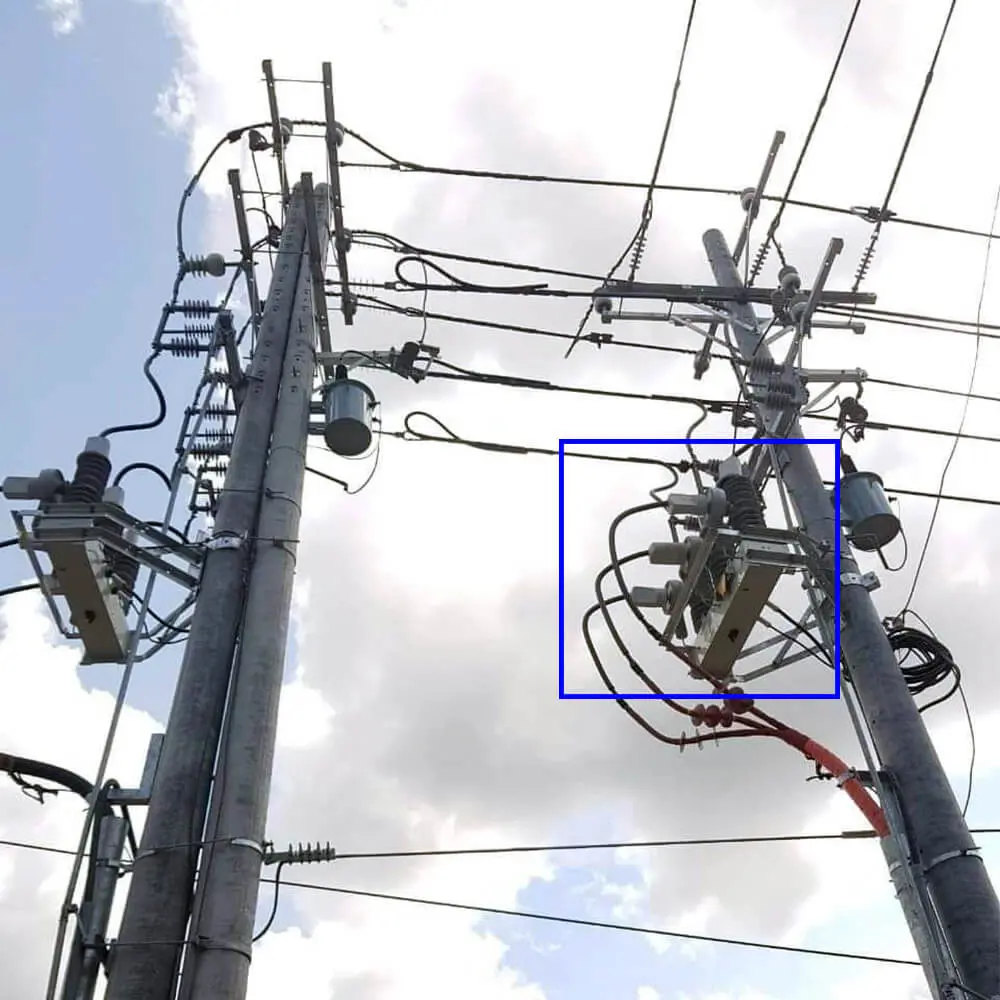

Он подходит для трансформаторных подстанций, промышленных и горнодобывающих предприятий для защиты и управления в системе распределения электроэнергии, а также частой работы в сельской электросети. Также может использоваться кусочно-постоянный выключатель электросети, чтобы реализовать автоматизацию распределительной сети с дополнительным контроллером.

Условия окружающей среды
- Температура окружающей среды: макс. +40°C мин. -40°C
- Высота: ≤2000 м
- Ветровое давление: ≤700Па (соответствует скорости ветра 34 м/с)
- Относительная влажность: среднесуточная относительная влажность: ≤95%; среднемесячная относительная влажность≤90%
- Степень загрязнения воздуха: IV степень
- Интенсивность землетрясения: ≤8 баллов
- Не должно быть загрязнено едким или горючим газом
- Не должно быть частых сильных вибраций или взрывоопасных мест

Технические данные

1	Rated Voltage	KV	12
2	Rated frequency	HZ	50
3	Rated current	A	630
4	Rated short-circuit breaking current	KA	20, 25
5	Rated peak withstand current (peak value)	KA	50, 63
6	Rated for short-time withstand current	KA	20, 25
7	Rated short-circuit closing current (peak value)	KA	50, 63
8	Mechanical life	Times	10000
9	Rated short-circuit breaking current times	Times	30
10	Power frequency withstand voltage(1min): (wet)(dry) same, earth / fracture	KV	42/48
11	Lightning impulse withstand voltage (peak value) same, earth/fracture	KV	75/85
12	Secondary circuit 1min power frequency withstand voltage	KV	2
13	Rated operating voltage and rated voltage of auxiliary loop	V	AC220, 110 DC220, 110
14	Rated current of the over-current tripper	A	5
15	Rated short-circuit duration	s	4
16	Contact open distance	mm	9 ±1
17	Contact Over-travel	mm	2.5±0.5
18	Average opening speed	m/s	1.1±0.2
19	Average closing speed	m/s	0.6±0.2
20	Three-pole simultaneity	ms	≤5

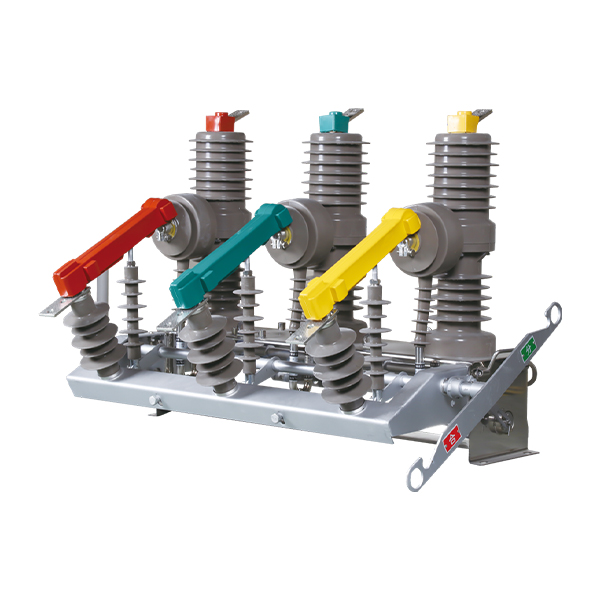

21	Three-pole simultaneity (assembled with isolator)	ms	≤2
22	Distance of the charged body and the relative air	mm	≤2
23	Loop DC resistance per phase	μΩ	≤80 (with isolator≤150)
