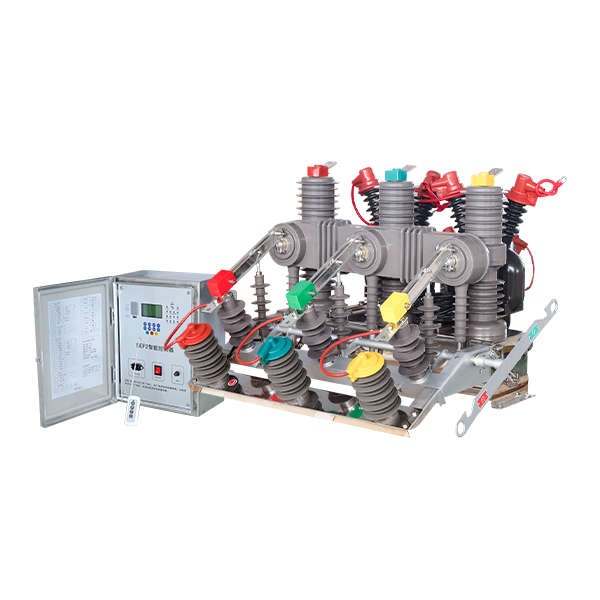

Вакуумный выключатель ZW32, монтируемый на столбе

Обзор продукта

Вакуумный выключатель ZW32 с первичной и вторичной схемой, устанавливаемый на столбе, — это передовое решение для высоковольтных систем распределения электроэнергии, объединяющее первичные и вторичные функции в одном компактном блоке. Разработанный для наружного применения, этот выключатель обеспечивает надежную защиту и управление электрическими системами, в первую очередь работающими с номинальным напряжением 12 кВ.

Он широко используется на воздушных линиях электропередач, подстанциях и в промышленных приложениях, обеспечивая безопасное переключение, защиту от перегрузки и изоляцию неисправностей. Вакуумная технология выключателя обеспечивает высокую степень надежности и долговечности, что делает его идеальным для установок в сложных наружных условиях.

Основные характеристики:

• Компактная и интегрированная конструкция: объединяет как первичные, так и вторичные функции, что сокращает пространство для установки и упрощает конструкцию системы.

• Надежные вакуумные прерыватели: использует вакуумные прерыватели для превосходного гашения дуги и долгосрочной надежности.

• Долговечность на открытом воздухе: разработан для наружных установок, устанавливаемых на столбах, подходит для различных условий окружающей среды.

• Расширенная защита: обеспечивает защиту от перегрузки и короткого замыкания, повышая стабильность системы и сокращая время простоя.

Стандарты внедрения:

• Соответствует таким стандартам, как GB1984-2003, DL/T 402-2007 и IEC60056, обеспечивая соответствие мировым требованиям безопасности и производительности.

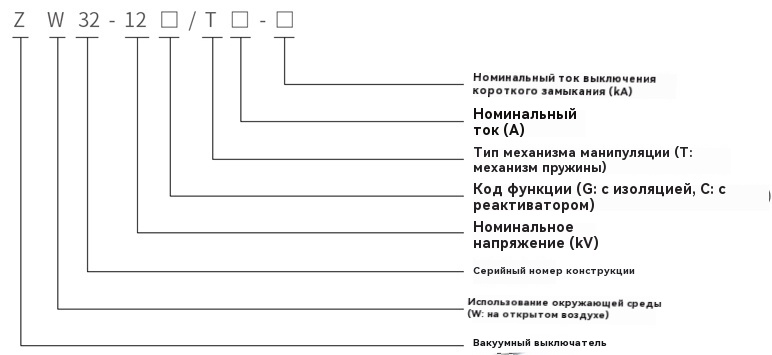

Значение модели

Условия окружающей среды для использования

1. Температура окружающего воздуха: -40°C~ +80°C;

2. Высота: не более 3000 м;

3. Окружающий воздух может быть загрязнен пылью, дымом, едким газом, паром или солевым туманом, уровень загрязнения: IV;

4. Скорость ветра не превышает 34 м/с (что эквивалентно 700 Па на поверхности цилиндра);

5. Вибрация или движение грунта снаружи распределительного устройства и контрольного оборудования незначительны;

6. Амплитуда электромагнитных помех, наводимых во вторичной системе, не превышает 1,10 кВ.

Технические параметры

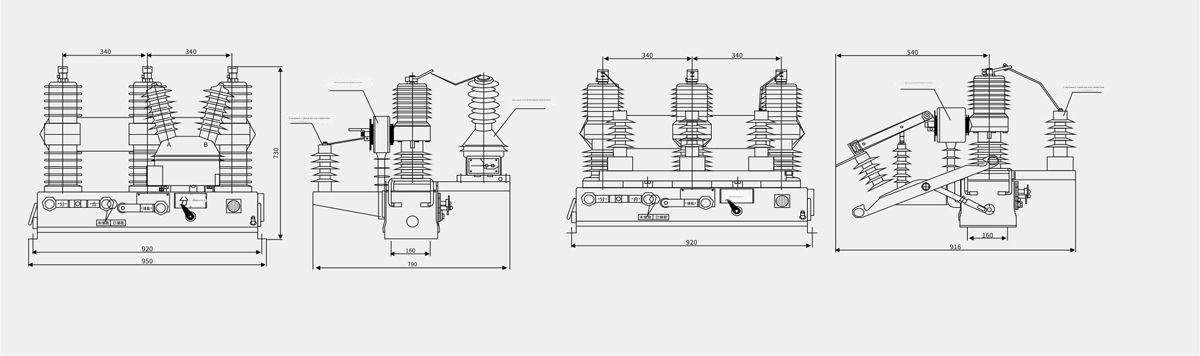

Габариты
