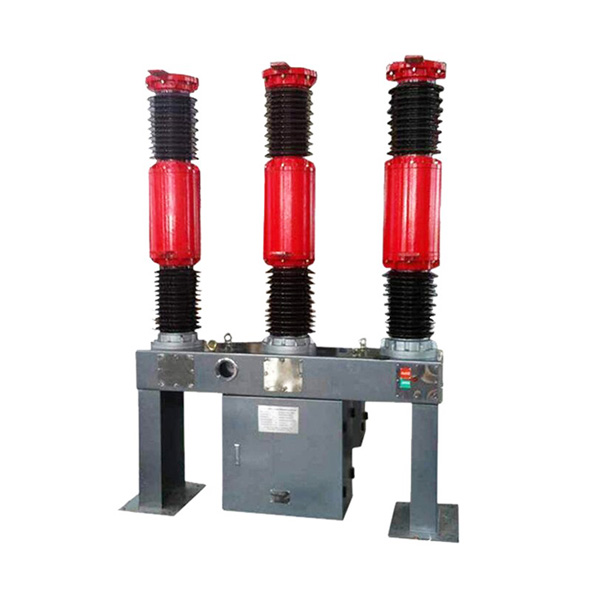

Высоковольтный вакуумный выключатель серии для наружной установки ZW30-40.5
Обзор
Выключатели серии ZW30-40.5 для наружной установки высокого напряжения с истинным давлением предназначены для использования в трехфазных распределительных устройствах переменного тока 50 Гц. Эти выключатели в основном используются для управления и защиты систем передачи и преобразования электроэнергии напряжением 40,5 кВ. Они также могут применяться для нормальной работы и защиты от короткого замыкания городских и сельских электросетей, а также промышленных и горнодобывающих предприятий. Кроме того, эти выключатели могут функционировать как контактные выключатели и использоваться для размыкания и замыкания конденсаторных батарей.
Оснащенный пружинным механизмом хранения энергии CT17, выключатель может управляться дистанционно для хранения энергии и электрических операций размыкания/замыкания. Его также можно вручную хранить, размыкать и замыкать на месте, предлагая гибкие варианты работы для различных нужд.
Технические параметры
Item | Unit | Parameters | |
Rated voltage | kV | 40.5 | |
1-minute power frequency withstand voltage | Dry test (fracture, phase space, grounding) | kV | 95 |
Wet test (grounding, outer insulation) | kV | 80 | |
Lightning impulse withstand voltage(Peak value) | kV | 185 | |
Rated current | A | 2000 | |
Rated short circuit ｄｒｏｐ out current | KA | 31.5 | |
Rated short circuit break and close current(peak) | KA | 80 | |
Rated operate sequence | 0-0.3s-C0-180s-0 | ||
Rated pull-out breaking current | KA | 8 | |
Rated to back capacitor bank breaking | A | 630 | |
Break times for rated short break current | s | 4 | |
Rated short-circuit lasting time | times | 20 | |
Arcing time | ms | ≤12(或or16/20) | |
Breaking time | ms | ≤85 | |
Mechanical life | times | 10000 | |
Rated gas charging pressure (20℃) | MPa | 0.02 (without CT included) 0.2 (with CT included) | |

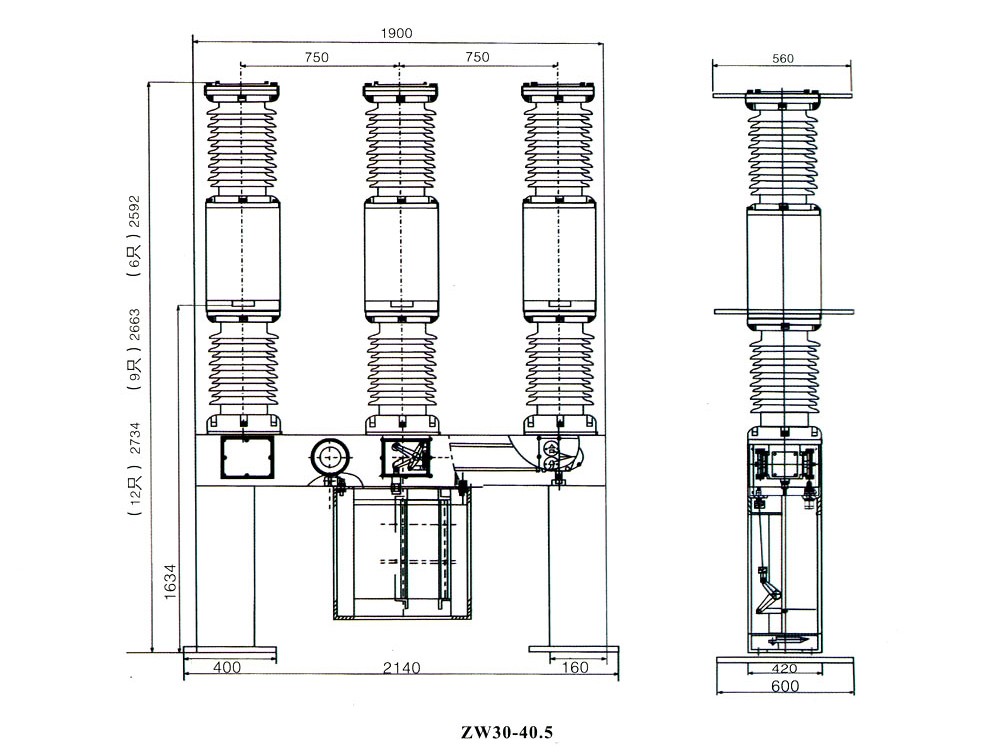

Установочные размеры
