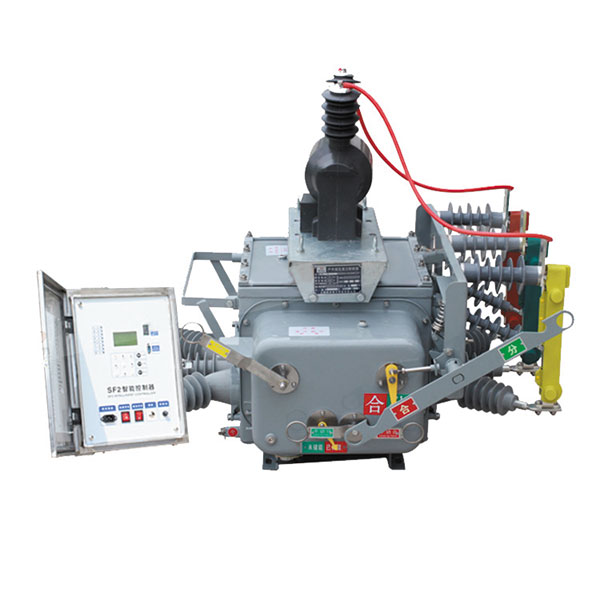

Наружный высоковольтный вакуумный выключатель ZW20-12F/T

Обзор

Высоковольтный вакуумный выключатель серии ZW20-12F/T для установки вне помещений (далее именуемый выключателем) — это надежное устройство распределения электроэнергии, рассчитанное на номинальное напряжение 12 кВ и трехфазную систему переменного тока частотой 50 Гц. Используя технологию гашения вакуумной дуги и газ SF6 в качестве изолирующей среды, этот продукт является усовершенствованной версией вакуумного выключателя ZW20-12F для установки на колонну. В коробке выключателя реализованы технологии газогерметизации, взрывозащиты и изоляции, первоначально представленные в VSP5 компании Toshiba в Японии. Уплотнительные характеристики входных и выходных каналов были улучшены, что обеспечивает превосходное общее уплотнение, при этом газ SF6 внутри остается в безопасности и не подвержен влиянию внешних условий.

Механизм работы пружины был миниатюризирован и оптимизирован для обеспечения надежности и стабильности. Он оснащен цепным главным приводом прямого действия и многоступенчатой системой отключения, что значительно повышает эксплуатационную надежность по сравнению с традиционными отечественными пружинными приводами. Контактная структура между валом и втулкой в главной цепи использует конструкцию цепи, втянутой внутрь и вытянутой наружу, что обеспечивает низкое контактное сопротивление и минимальный рост температуры. В результате вакуумный выключатель ZW20-12F для наружного монтажа на столбе является изделием, не требующим обслуживания, и выделяется среди выключателей для монтажа на столбе.

По сравнению с ZW20-12F серия ZW20-12F/T добавляет защиту от перегрузки по току, индикацию накопления энергии пружины механизма и авиационные розетки для вторичных электрических соединений, что упрощает интеграцию с интеллектуальными контроллерами. Его превосходные электрические и механические свойства делают вакуумный выключатель ZW20-12F для наружного монтажа на столбе широко применимым. Он в основном используется для отключения и замыкания нагрузки и токов короткого замыкания в энергосистемах 10 кВ. Выключатель идеально подходит для защиты и управления на подстанциях и в промышленных системах распределения электроэнергии, особенно в районах, где электросети часто эксплуатируются. В сочетании с соответствующим контроллером ZW20-12F обеспечивает превосходную функциональность повторного включения и отвечает требованиям систем автоматизации распределения.

Технические параметры

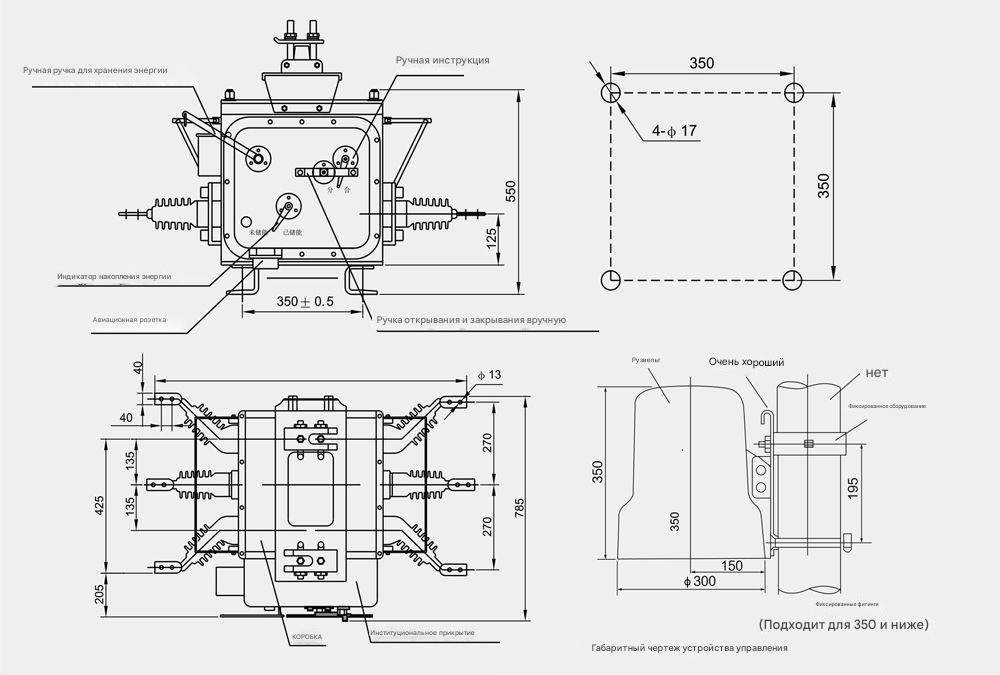

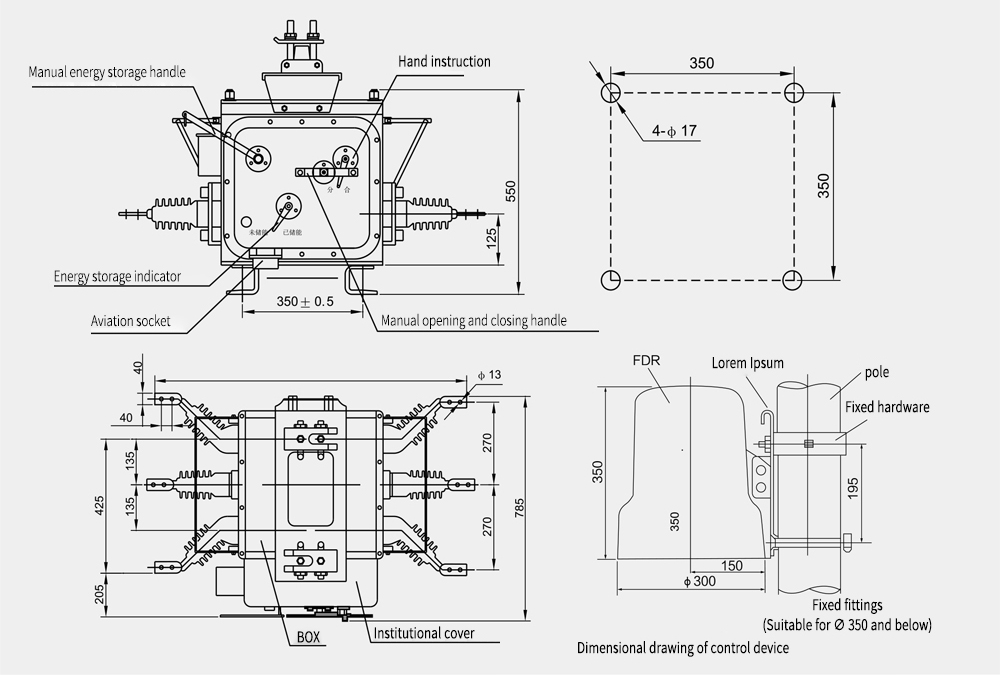

Размеры установки
