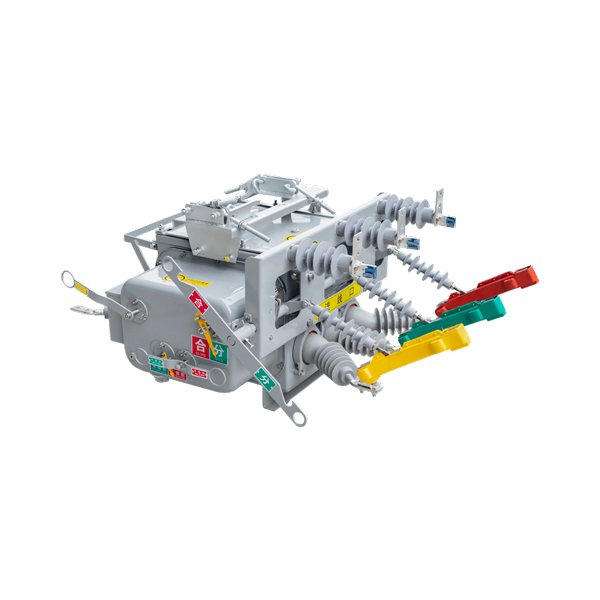

Наружный высоковольтный вакуумный выключатель ZW20-12/T

Обзор

Вакуумный выключатель высокого напряжения серии ZW20-12/T □ - □ (далее именуемый выключателем) представляет собой наружное распределительное устройство, рассчитанное на номинальное напряжение 12 кВ и трехфазную систему переменного тока частотой 50 Гц. В этом изделии используется технология гашения вакуумной дуги и элегаз в качестве изолирующей среды, что представляет собой усовершенствованную версию вакуумного выключателя ZW20-12F, монтируемого на колонне. В коробке выключателя реализована передовая технология газового уплотнения, взрывозащиты и изоляционной конструкции VSP5, что значительно повышает эффективность уплотнения входных и выходных каналов. Общая эффективность уплотнения исключительна, что гарантирует, что элегаз внутри остается герметичным и не подверженным влиянию внешних условий окружающей среды.

Механизм работы пружины был миниатюризирован и оптимизирован для повышения надежности и стабильности. Он использует главный цепной привод прямого действия и многоступенчатую систему отключения, значительно превосходящую надежность и стабильность традиционных отечественных пружинных рабочих механизмов. Контактная структура между валом и втулкой главной цепи использует конструкцию цепи, втянутой внутрь и вытянутой наружу, что минимизирует контактное сопротивление и снижает повышение температуры. В результате вакуумный выключатель ZW20-12F для наружного монтажа на столбе является изделием, не требующим обслуживания, и выделяется как один из лучших доступных выключателей для монтажа на столбе.

По сравнению с ZW20-12F серия ZW20-12 включает в себя дополнительные функции, такие как защита от перегрузки по току, индикация накопления энергии пружины механизма и авиационный разъем для вторичных электрических соединений, что упрощает интеграцию с интеллектуальными контроллерами. Благодаря своим превосходным электрическим и механическим свойствам вакуумный выключатель ZW20-12F для наружного монтажа на столбе широко используется. Он в основном используется для отключения и замыкания токов нагрузки и токов короткого замыкания в энергосистемах 10 кВ. Выключатель идеально подходит для защиты и управления на подстанциях и в промышленных системах распределения электроэнергии, особенно в районах с частыми операциями в сети. В сочетании с соответствующим контроллером ZW20-12F обеспечивает превосходную функциональность повторного включения, отвечая требованиям систем автоматизации распределения.

Технические параметры

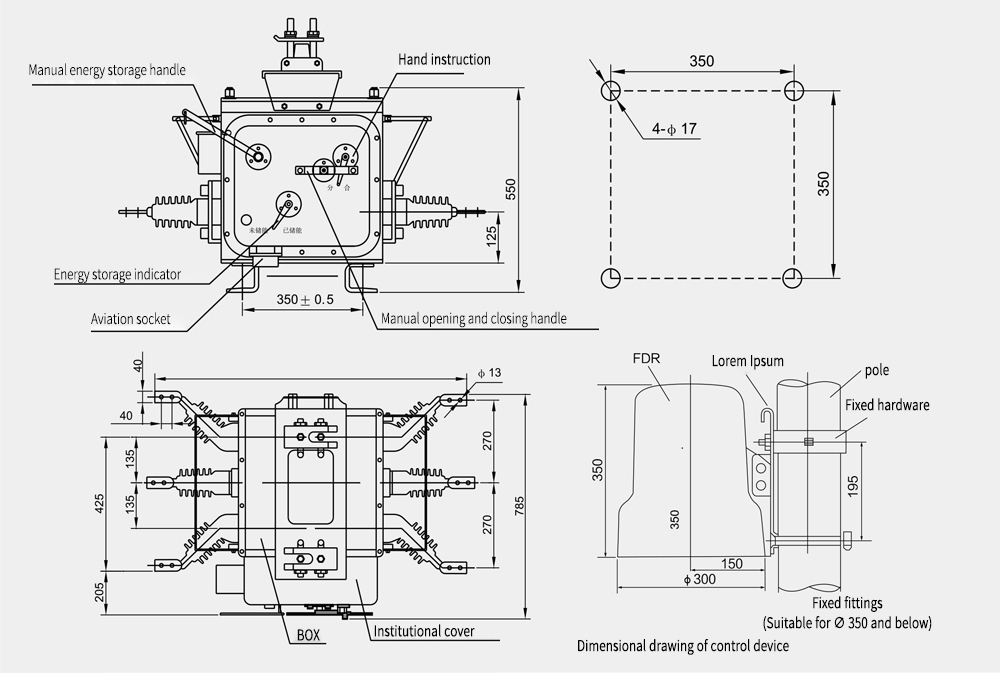

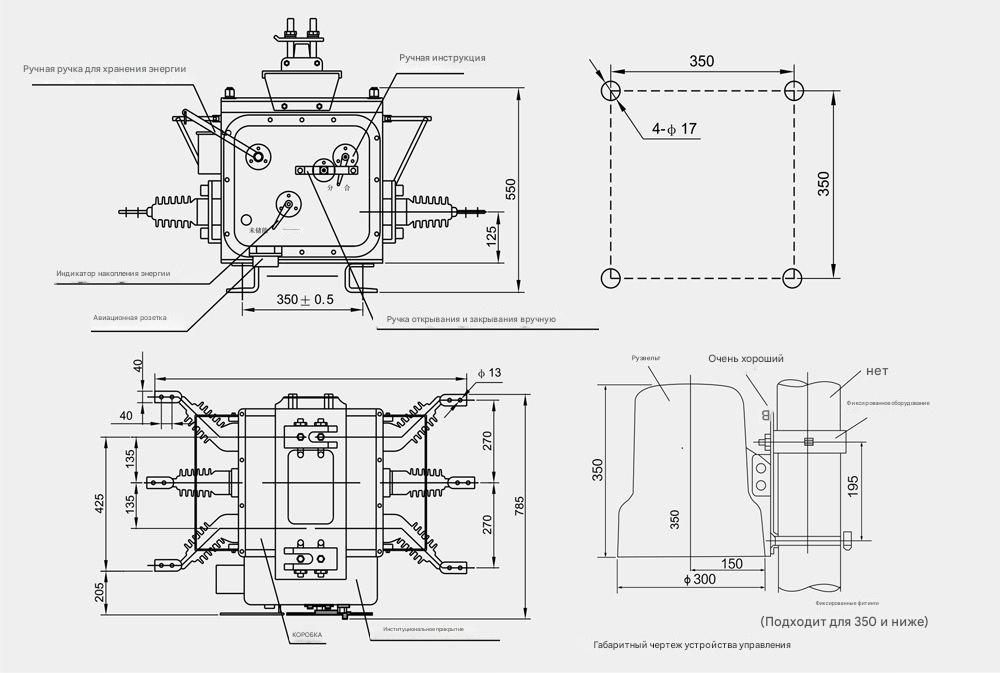

Размеры для установки
